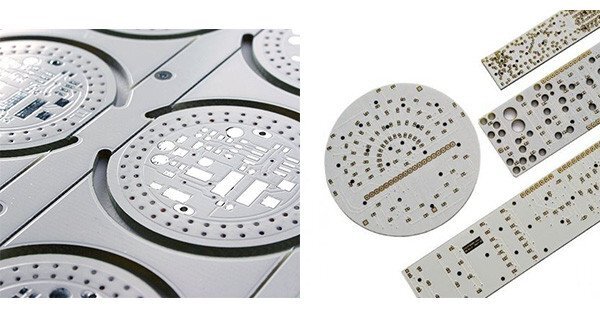

Eleva tus productos con PCBs de aluminio de alta calidad
Bienvenido a South-Electronic, somos tu lugar de referencia para PCBs de aluminio de primera calidad, diseñados para durar y mantener las cosas frescas. Nuestras soluciones de última generación son perfectas incluso para los trabajos más exigentes. Ya sea que necesites algo extremadamente preciso o simplemente un prototipo urgente, aquí estamos para ti.
Cuando trabajas con nosotros, te asocias con un equipo dedicado a mejorar tus productos, optimizar tu proceso de producción y hacer que tu negocio sea más exitoso. ¡Hagámoslo!

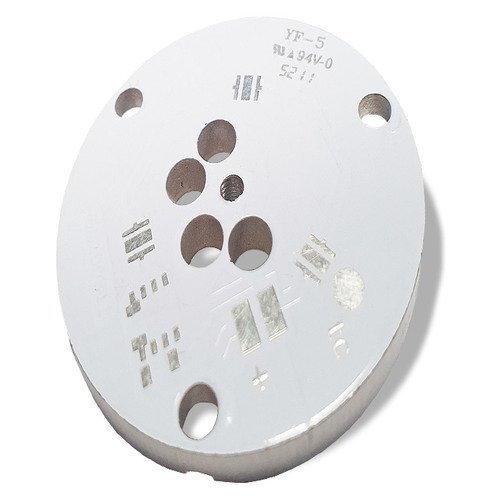

PCB de Aluminio de Capa Única
Este tipo de PCB tiene un revestimiento de cobre en un solo lado y se utiliza para diseños de circuitos simples de una sola capa. Es ampliamente utilizado en iluminación LED y productos electrónicos de consumo debido a su rentabilidad y facilidad de fabricación.

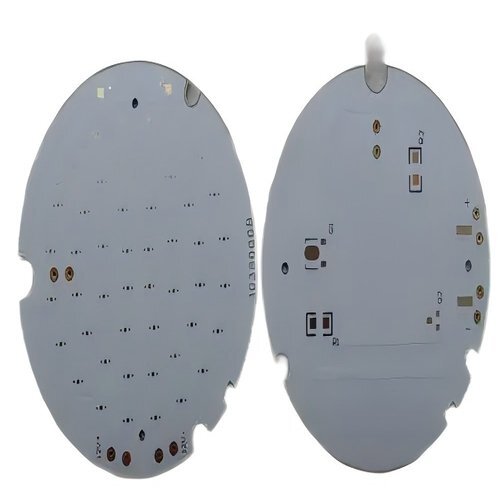

PCB de Aluminio de Doble Capa
Este PCB tiene capas de cobre en ambos lados y es adecuado para circuitos ligeramente más complejos que requieren gestión térmica en ambos lados de la placa. Es comúnmente utilizado en dispositivos electrónicos que manejan niveles de potencia moderados.

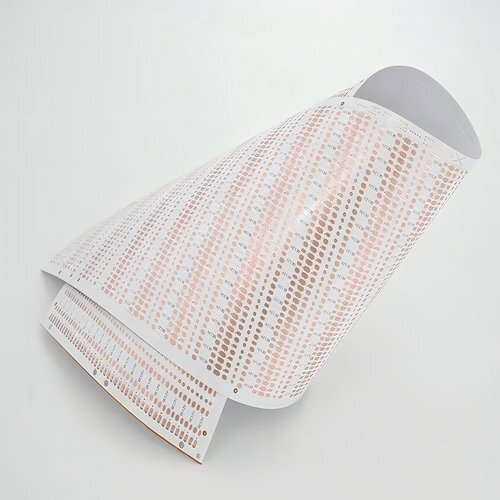

PCB de Aluminio Flexible
Fabricados con materiales flexibles, estos PCBs pueden doblarse o plegarse, lo que los hace ideales para dispositivos portátiles y tecnología móvil. Combinan las ventajas térmicas del aluminio con la flexibilidad de un diseño flexible.

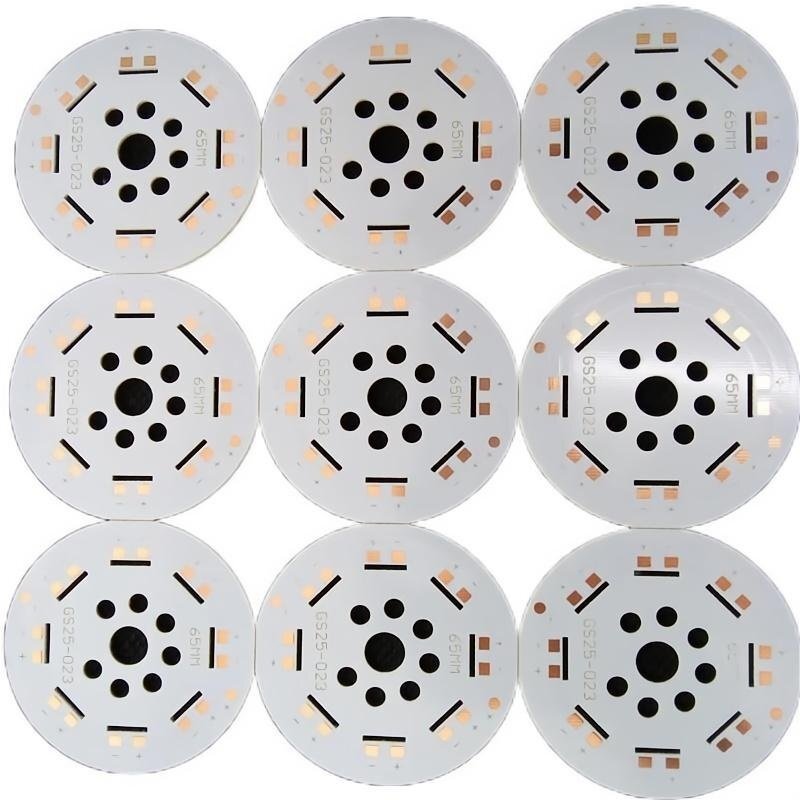

PCB IMS
Los PCBs IMS tienen una excelente conductividad térmica y son ideales para aplicaciones que requieren una rápida disipación de calor. Se utilizan comúnmente en convertidores de energía, sistemas de iluminación LED y electrónica automotriz, beneficiándose de una base metálica que disipa eficazmente el calor de los componentes críticos.
¿Por qué elegir South-Electronic?
- Soluciones Personalizadas
Diseñadas a medida para tu proyecto.
Trabaja de cerca con South-Electronic para personalizar tu solución de PCB y asegurarte de que cumpla exactamente con tus requisitos específicos. Ya sea un componente especializado o un diseño complejo, puedes confiar en nosotros para proporcionarte los productos que necesitas. - Calidad Premium
Te mereces lo mejor, y la calidad es nuestra máxima prioridad.
Con nuestros rigurosos procesos de control de calidad, que incluyen inspecciones y pruebas exhaustivas, garantizamos que tus productos cumplirán con los más altos estándares. Nuestros PCBs están libres de defectos, por lo que puedes confiar en su fiabilidad en tu producción. - Comunicación Clara
Te ofrecemos un servicio claro, eficiente y receptivo.
Por eso, brindamos soporte claro y receptivo durante todo el proceso. Ya sea que tengas una pregunta o necesites una actualización, estamos aquí para mantenerte informado y asegurarnos de que tu proyecto siga avanzando sin contratiempos. - Precios Competitivos
Quieres la mejor calidad al mejor precio.
Por eso ofrecemos PCBs de alta calidad a precios competitivos. Puedes maximizar tus márgenes de ganancia sin comprometer los altos estándares que requieres. Ofrecemos soluciones rentables sin sacrificar la calidad, para que puedas mantenerte por delante de la competencia. - Envío Global Rápido
Necesitas un socio que pueda seguir el ritmo de tu negocio acelerado.
Ofrecemos envíos globales con tiempos de entrega rápidos, para que tus PCBs lleguen cuando los necesites. Con nuestra logística confiable, no tendrás que preocuparte por retrasos. Puedes mantener tu cronograma y asegurar que tu producción fluya sin problemas.
Proyectos Relacionados que Hemos Realizado
Opiniones de Clientes
Preguntas Frecuentes
Las preguntas más comunes
South-Electronic ofrece una amplia selección de PCBs de aluminio, incluyendo configuraciones de una cara, dos caras y multicapa. Estas opciones se adaptan a una gran variedad de aplicaciones electrónicas, asegurando que encuentres la solución perfecta para tu proyecto.
South-Electronic sobresale en ofrecer soluciones personalizadas, utilizando nuestras técnicas avanzadas de fabricación para ajustarse precisamente a tus necesidades de diseño. Ya sea una forma, tamaño o especificación de rendimiento únicos, South-Electronic tiene todo cubierto.
En South-Electronic, priorizamos la calidad y la fiabilidad. Nuestros PCBs de aluminio pasan por estrictos controles de calidad y cuentan con una garantía de cinco años. Nos enorgullece estar certificados por ROHS, UL e ISO, lo que refleja nuestro compromiso con la excelencia.
El tiempo suele ser crucial. Por eso ofrecemos opciones de servicio acelerado para ayudarte a cumplir plazos ajustados sin comprometer la calidad.
Nos tomamos muy en serio la responsabilidad ambiental. Nuestros procesos de fabricación están diseñados para ser lo más ecológicos posible, garantizando que nuestros PCBs de aluminio sean de alto rendimiento y sostenibles.
En South-Electronic, nos aseguramos de que recibas tus productos rápidamente. Sabemos que los necesitas, así que hacemos todo lo posible para entregarlos lo más rápido posible. No jugamos con tu tiempo.
Envíanos un mensaje
Cuanto más detallado completes, más rápido podremos avanzar al siguiente paso.
Guía Completa de PCBs de Aluminio
Contenido
Capítulo 1
Introducción a los PCBs de Aluminio
Definición y Descripción General

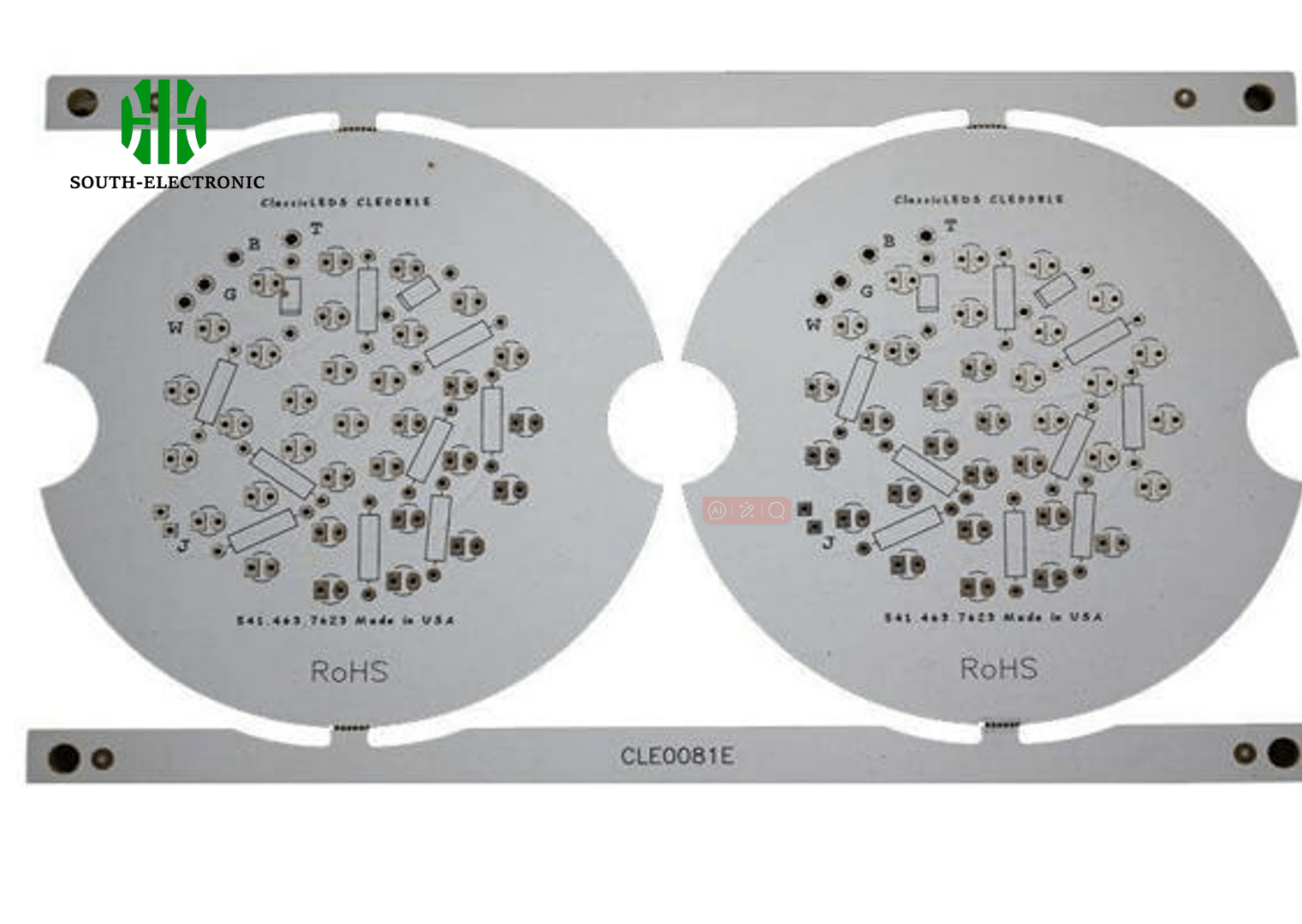

Los PCBs de aluminio, también conocidos como PCBs de Núcleo Metálico (MCPCBs), son circuitos impresos especializados que utilizan un sustrato metálico, generalmente de aluminio, para mejorar la disipación del calor. A diferencia de los PCBs tradicionales fabricados principalmente con materiales FR-4, los PCBs de aluminio tienen una capa de base metálica que actúa como un disipador de calor, lo cual es crucial para aplicaciones de alta potencia. Esta construcción hace que las placas sean más duraderas y eficaces en la gestión del calor, lo que las convierte en ideales para dispositivos electrónicos que operan a altas temperaturas.
Ventajas sobre los PCBs Tradicionales
- Mayor Conductividad Térmica: Los PCBs de aluminio tienen mejor conductividad térmica que los PCBs tradicionales, lo que significa que pueden disipar el calor de manera más eficiente, evitando el sobrecalentamiento y garantizando la estabilidad.
- Mejor Estabilidad Dimensional: El sustrato metálico hace que los PCBs de aluminio sean más estables dimensionalmente, lo que les permite rendir bien en un amplio rango de temperaturas.
- Mayor Durabilidad Mecánica: Estos PCBs son más resistentes al estrés mecánico, lo que los hace ideales para entornos con vibraciones o impactos.
- Livianos pero Resistentes: A pesar de su base metálica, los PCBs de aluminio son relativamente ligeros y ofrecen una excelente relación resistencia-peso.
- Gestión Térmica Rentable: Al eliminar la necesidad de disipadores de calor adicionales o dispositivos de refrigeración, los PCBs de aluminio reducen tanto los costos del sistema como los requisitos de espacio.
Aplicaciones Comunes e Industrias
Los PCBs de aluminio son ampliamente utilizados en diversas industrias debido a sus propiedades térmicas y mecánicas excepcionales. Algunas aplicaciones comunes incluyen:

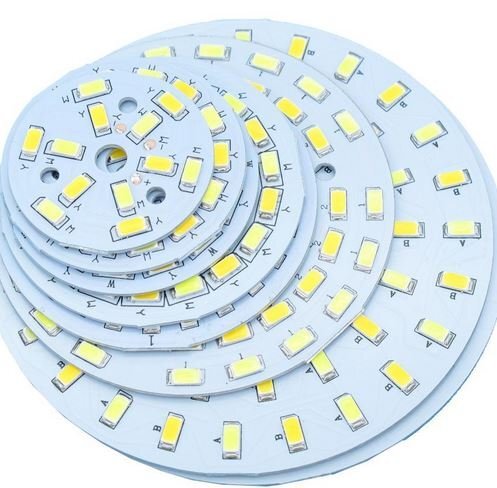

- Iluminación LED: Los PCBs de aluminio son fundamentales en aplicaciones LED porque ayudan a disipar el calor, mejorando el rendimiento y prolongando la vida útil de los LEDs.
- Convertidores de Potencia: Utilizados en módulos de suministro y regulación de energía, donde la gestión del calor es importante.
- Automotriz: Usados en electrónica automotriz como sistemas de freno y acelerador, donde la durabilidad y la gestión térmica son esenciales.
- Electrónica de Consumo: Empleados en dispositivos de frecuencia de audio y diseños de circuitos de alta densidad que requieren materiales capaces de manejar altas temperaturas.
- Telecomunicaciones: Utilizados en routers y placas de transmisión que manejan señales de alta frecuencia y calor.
Al aprovechar las propiedades únicas de los PCBs de aluminio, estas industrias logran mejorar el rendimiento, la fiabilidad y la durabilidad de sus dispositivos electrónicos, abriendo paso a soluciones y aplicaciones innovadoras.
Capítulo 2
Tipos de PCBs de Aluminio
PCBs de Aluminio de Una Cara
Los PCBs de aluminio de una cara son el tipo más simple de estas placas, con una sola capa conductora de cobre en un lado del sustrato de aluminio. Generalmente se utilizan en aplicaciones donde solo se necesita una capa de circuito. La base de aluminio proporciona una excelente disipación de calor desde la capa del circuito hacia el ambiente. Estos PCBs son rentables y excelentes para diseños simples, como iluminación LED y aplicaciones de energía general, donde es necesario gestionar el calor pero sin mucha complejidad en el circuito.PCBs de Aluminio de Doble Cara
Los PCBs de aluminio de doble cara tienen capas conductoras de cobre en ambos lados del núcleo de aluminio. Esto permite circuitos más complejos en comparación con las placas de una sola cara, ofreciendo la posibilidad de conectar ambos lados a través de agujeros metalizados o vías. Se utilizan comúnmente en sistemas de suministro de energía avanzados, aplicaciones automotrices y controles industriales, donde se necesitan más opciones de diseño y mejor rendimiento sin sacrificar los beneficios de disipación térmica.PCBs de Aluminio Multicapa
Los PCBs de aluminio multicapa tienen varias capas de circuitos apiladas, con material aislante entre ellas. Esto permite diseños de circuitos muy complejos, manteniendo un excelente rendimiento térmico gracias al núcleo de aluminio en el apilamiento. Estos PCBs se utilizan típicamente en aplicaciones de alta gama, como telecomunicaciones y electrónica automotriz compleja, donde se necesita ahorrar espacio y gestionar el calor de manera eficiente para que el sistema funcione correctamente.PCBs de Aluminio Híbridos
Los PCBs de aluminio híbridos combinan los beneficios de los sustratos de aluminio con materiales dieléctricos u otros núcleos metálicos para lograr las propiedades térmicas y eléctricas necesarias para el PCB. Esto permite mezclar diferentes materiales para obtener aislamiento eléctrico junto con una gran conductividad térmica. Los PCBs híbridos son especialmente útiles en aplicaciones que necesitan un equilibrio personalizado de rendimiento, como aplicaciones de RF, electrónica de potencia de precisión y sistemas avanzados de iluminación, donde los materiales tradicionales de PCB pueden no ser suficientes.
Capítulo 3
Materiales y Construcción de los PCBs de Aluminio
Composición de los PCBs de Aluminio
Los PCBs de aluminio son únicos porque tienen un sustrato metálico, generalmente aluminio, seleccionado por sus excelentes propiedades de conductividad térmica y ligereza. Los PCBs de aluminio tienen tres componentes principales:
- Base de Aluminio: Es la parte principal que proporciona la estructura y también ayuda a disipar el calor, lo cual es especialmente importante para aplicaciones que generan mucho calor.
- Capa Dieléctrica: Es un material térmicamente conductor pero eléctricamente aislante. Separa la base de aluminio de la capa de circuito. Ayuda a transferir el calor del circuito hacia la base de aluminio mientras mantiene la electricidad aislada.
- Capa de Circuito: Normalmente es una capa de lámina de cobre grabada para crear el circuito. El grosor de esta capa depende de las necesidades eléctricas de la aplicación.

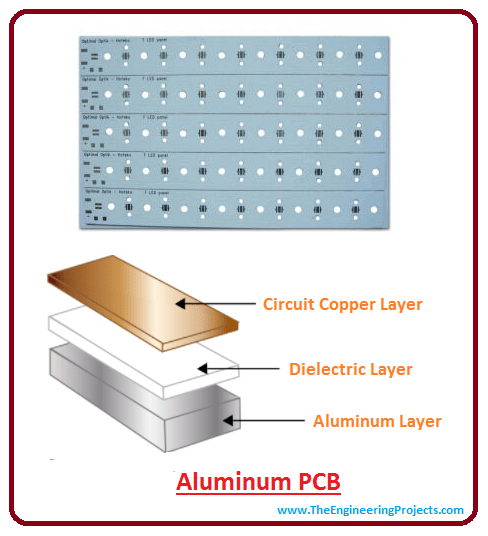

Estructura en Capas
La construcción de los PCBs de aluminio generalmente consta de tres capas principales, cada una con un propósito distinto:
Capa Base (Sustrato de Aluminio):
- Proporciona la estructura fundamental del PCB.
- Ofrece rigidez y robustez mecánica.
- Actúa como un disipador de calor, conduciendo el calor lejos de los componentes del circuito.
Capa Dieléctrica:
- Material térmicamente conductor ubicado entre la capa de circuito y la base.
- Su función principal es conducir el calor de la capa de circuito a la base de aluminio de manera eficiente.
- También actúa como un aislante eléctrico, evitando el paso de corrientes eléctricas hacia la capa de aluminio.
Capa de Circuito:
- Compuesta por una lámina de cobre grabada para crear el patrón de circuito deseado.
- Permite el flujo de señales eléctricas a través del PCB.
Esta estructura en capas está diseñada para optimizar el rendimiento térmico y mantener la integridad eléctrica, haciendo que los PCBs de aluminio sean adecuados para aplicaciones que requieren una gestión térmica confiable.
Comparación con Otros PCBs de Núcleo Metálico
Los PCBs de aluminio forman parte de la categoría más amplia de los PCBs de Núcleo Metálico (MCPCBs), que incluyen otras opciones metálicas como el cobre y el acero. A continuación, algunas comparaciones:
- Conductividad Térmica: Los PCBs de aluminio generalmente ofrecen mejor conductividad térmica en comparación con los PCBs de núcleo de acero, aunque los PCBs de núcleo de cobre tienen niveles aún más altos de conductividad térmica. Sin embargo, el aluminio logra un equilibrio entre rendimiento y costo.
- Rentabilidad: El aluminio es más económico que el cobre, lo que convierte a los PCBs de aluminio en una opción rentable para aplicaciones que requieren una buena gestión térmica sin los altos costos asociados al cobre.
- Peso: El aluminio es significativamente más ligero que otros metales como el cobre y el acero, lo que hace que los PCBs de aluminio sean preferibles en aplicaciones donde el peso es un factor importante, como en la industria aeroespacial y la electrónica portátil.
- Fabricabilidad: Los PCBs de aluminio son más fáciles de procesar y más versátiles en diseño en comparación con sus contrapartes de cobre y acero. Esta facilidad de fabricación a menudo se traduce en tiempos de entrega más cortos y menores costos de producción.
Al comprender los materiales y la construcción de los PCBs de aluminio, las industrias pueden elegir mejor el tipo de PCB que se alinea con sus necesidades específicas, asegurando un rendimiento eficiente y una alta fiabilidad.
Capítulo 4
Proceso de Fabricación de los PCBs de Aluminio
¿Cómo se fabrica un PCB de Aluminio?
Diseño y Distribución:
El primer paso para fabricar un PCB de aluminio es diseñar la placa de circuito utilizando software de diseño de PCBs. Este diseño incluye todos los detalles sobre cómo se trazarán y enrutará el circuito.Preparación del Material:
A continuación, se prepara el sustrato de aluminio con las dimensiones requeridas y cumpliendo los estándares de limpieza. Este es la base de la placa y sobre ella se construirán las demás capas.Laminación:
Se aplica una capa dieléctrica sobre el sustrato de aluminio. Esta capa es térmicamente conductora pero eléctricamente aislante, y es donde se colocará la capa de cobre conductor.Patronado de Cobre:
Una lámina de cobre se lamina sobre la capa dieléctrica. Luego, esta capa de cobre se patróniza mediante procesos como foto grabado o grabado con láser para crear las rutas del circuito.Grabado:
Las áreas no protegidas de la capa de cobre se eliminan mediante soluciones químicas, dejando los patrones de circuitos finales.Perforado y Metalizado:
Se perforan agujeros en la placa según sea necesario para componentes pasantes o propósitos de montaje. Dependiendo del diseño, estos agujeros pueden metalizarse para crear conexiones eléctricas entre diferentes capas.Aplicación de Máscara de Soldadura:
Se aplica una máscara de soldadura sobre la placa para proteger el circuito de la oxidación y evitar puentes de soldadura durante el ensamblaje de componentes. Se dejan aberturas donde se soldarán los componentes.Acabado Superficial:
Se realizan acabados en las superficies de la placa para mejorar la soldabilidad y proteger el cobre expuesto. Los acabados más comunes incluyen HASL (Nivelado de Soldadura por Aire Caliente) y ENIG (Niquelado Electrolítico con Inmersión de Oro).Pruebas y Control de Calidad:
Los PCBs terminados se prueban para garantizar que funcionen correctamente y cumplan con los estándares de calidad requeridos antes de ser enviados al cliente o pasar al ensamblaje.
Tecnologías y Máquinas Clave Utilizadas
- Máquinas CNC:
Utilizadas para operaciones precisas de perforado y fresado, garantizando que los agujeros y cortes sean exactos. - Equipos de Fotograbado:
Usados en la etapa de patronado de cobre para transferir el diseño del circuito a la capa de cobre mediante luz UV o láseres. - Máquinas de Grabado:
Tanques automatizados para eliminar el cobre no deseado y refinar las rutas del circuito en las placas. - Prensas de Laminación:
Utilizadas para crear construcciones multicapa o prensar las capas dieléctrica y de cobre sobre el sustrato de aluminio. - Sistemas de Aplicación de Máscara de Soldadura:
Máquinas o procesos manuales para aplicar la máscara protectora sobre el circuito.
Desafíos y Consideraciones en la Fabricación
Gestión Térmica:
Es importante gestionar el calor de manera efectiva sin comprometer la integridad del circuito, lo que requiere una cuidadosa selección de materiales y controles en el proceso.Precisión y Exactitud:
Alinear las capas y realizar grabados y perforaciones precisas son aspectos críticos para evitar cortocircuitos y problemas de conectividad. Esto requiere máquinas de alta precisión y estrictos procesos de control de calidad.Características del Material:
Trabajar con aluminio requiere un manejo y herramientas especiales para evitar que el metal se deforme y para mantener la estabilidad dimensional.Gestión de Costos:
Equilibrar los costos de materiales y los gastos de fabricación mientras se mantiene la calidad es una consideración importante para una producción rentable.
Al comprender estos pasos de fabricación, tecnologías y desafíos, los fabricantes pueden optimizar sus procesos para producir PCBs de aluminio de alta calidad para aplicaciones exigentes.
Capítulo 5
Diseño de PCBs de Aluminio
Guías de Diseño y Mejores Prácticas
Elección de los Materiales Adecuados:
Selecciona el material dieléctrico más adecuado para tu diseño en función de su conductividad térmica y propiedades de aislamiento eléctrico. Esto es clave para garantizar una transferencia de calor eficiente y un rendimiento confiable del circuito.Decisión sobre el Número de Capas:
Decide si necesitas una placa de una sola capa, de doble cara o multicapa según la complejidad y funcionalidad de tu circuito. Asegúrate de que la configuración de capas soporte una buena gestión térmica.Optimización del Ancho y Espaciado de las Rutas:
Asegúrate de que los anchos y los espaciados de las rutas estén optimizados para manejar las cargas de corriente sin causar acumulación excesiva de calor. Sigue los estándares IPC para garantizar la fiabilidad y el buen rendimiento de la placa.Colocación de Componentes:
Coloca los componentes estratégicamente para minimizar los gradientes térmicos y asegurar una distribución uniforme del calor. Los componentes que generan calor deben tener un camino térmico directo hacia el sustrato de aluminio.Uso de Vías Térmicas:
Utiliza vías térmicas para disipar el calor de manera vertical, especialmente si tienes una placa multicapa. Esto es importante para transferir el calor desde la fuente hasta la base de aluminio.Consideración de Máscara de Soldadura y Serigrafía:
Usa máscaras de soldadura para prevenir puentes de soldadura y proteger tu circuito. Asegúrate de que la capa de serigrafía para la designación de componentes no interfiera con las áreas metálicas expuestas necesarias para la disipación térmica.Diseño para Fabricabilidad (DFM):
Trabaja estrechamente con tu fabricante para asegurarte de que tu diseño se alinee con sus capacidades de fabricación. Esto ayudará a minimizar el riesgo de errores y garantizará que tu placa se produzca de manera eficiente.
Consideraciones de Gestión Térmica y Disipación de Calor
Caminos Térmicos Eficientes:
Diseña caminos que permitan la transferencia térmica directa desde los componentes hacia el sustrato de aluminio, minimizando las obstrucciones en las rutas de flujo térmico.Simulación Térmica:
Usa software de simulación térmica para predecir y optimizar el rendimiento de la disipación de calor. Identificar puntos calientes a través de simulaciones ayuda a planificar una gestión térmica efectiva.Disipadores de Calor en Componentes:
Incluye disipadores de calor integrados siempre que sea posible o considera agregar disipadores adicionales para los componentes que generan mayor calor.Pruebas Ambientales:
Valida el rendimiento térmico bajo condiciones operativas a través de pruebas rigurosas. Esto garantiza que el PCB funcione de manera confiable dentro del rango térmico previsto.Ventilación y Convección:
Diseña los PCBs considerando la ventilación general del sistema. Un flujo de aire adecuado y una buena ubicación dentro del gabinete pueden mejorar significativamente el rendimiento térmico.
Diseñar PCBs de aluminio implica una comprensión integral de las propiedades de los materiales, el rendimiento eléctrico y la gestión térmica. Siguiendo las mejores prácticas y utilizando herramientas avanzadas de diseño, los ingenieros pueden crear PCBs eficientes y confiables para aplicaciones exigentes.
Capítulo 6
Estándares de Calidad y Certificaciones
Capítulo 7
Impacto Ambiental y Sostenibilidad
Prácticas de Fabricación Ecológicas
Obtención de Materiales Verdes:
Asegúrate de utilizar materiales ecológicos y de obtenerlos de proveedores responsables con el medio ambiente. También usa materiales libres de sustancias peligrosas.Gestión y Reducción de Residuos:
Encuentra maneras de generar menos residuos durante el proceso de fabricación. También recicla los materiales sobrantes para evitar que terminen como basura.Conservación de Agua y Energía:
Usa máquinas y procesos que consuman menos agua y energía. Esto reducirá el impacto ambiental durante la producción.Control de Emisiones:
Asegúrate de utilizar equipos que minimicen las emisiones dañinas al aire y sigue las regulaciones ambientales para evitar la contaminación.
Ciclo de Vida y Reciclabilidad de los PCBs de Aluminio
Durabilidad y Longevidad:
Diseña productos que duren más tiempo, reduciendo la necesidad de reemplazos frecuentes. Esto disminuye el impacto ambiental al reducir la producción excesiva.Reciclabilidad:
Usa materiales que puedan ser reciclados al final de su vida útil. Esto ayuda a reducir la necesidad de producir nuevos materiales.Gestión al Final de su Vida Útil:
Fomenta el reciclaje de los productos desechados y ofrece opciones para facilitar su reciclaje. Esto ayuda a minimizar los desechos electrónicos.
Iniciativas para Reducir la Huella de Carbono
Cadena de Suministro Sostenible:
Colabora con proveedores que operen de manera sostenible y respetuosa con el medio ambiente. Esto reduce el impacto ambiental en toda la cadena de producción.Integración de Energías Renovables:
Utiliza energía solar, eólica u otras fuentes renovables en el proceso de fabricación. Esto reduce la dependencia de fuentes de energía contaminantes.Optimización del Transporte:
Encuentra formas más eficientes de transportar los productos para reducir el consumo de combustible y las emisiones de carbono.Estrategias de Diseño Innovadoras:
Diseña productos que utilicen menos materiales y energía en su fabricación. Esto ayuda a minimizar el impacto ambiental desde la fase de diseño.Compromiso de las Partes Interesadas:
Colabora con otras empresas, organizaciones y comunidades para desarrollar productos y procesos que reduzcan el impacto ambiental.
Capítulo 8
Factores y Consideraciones de Costo

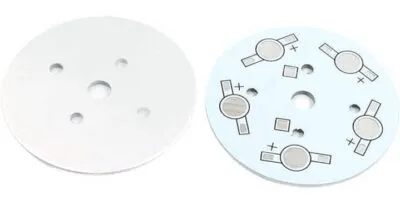

Comparación de Costos con Otros Tipos de PCBs
Costos de Materiales:
Los PCBs de aluminio generalmente tienen costos de materiales más altos en comparación con los PCBs tradicionales de FR-4 debido al uso de sustratos metálicos y materiales dieléctricos especializados diseñados para mejorar la gestión térmica.Complejidad en la Fabricación:
El proceso de fabricación de los PCBs de aluminio puede ser más complejo, involucrando pasos adicionales como características precisas de gestión térmica, lo que puede aumentar los costos de producción en comparación con los PCBs rígidos o flexibles estándar.Beneficios de Gestión Térmica:
A pesar de los costos iniciales más altos, los PCBs de aluminio ofrecen un rendimiento térmico superior, reduciendo la necesidad de mecanismos de enfriamiento externo en dispositivos electrónicos y potencialmente disminuyendo los costos generales del sistema.
Factores que Influyen en los Precios
Volumen:
Mayores volúmenes de producción generalmente conducen a una reducción de costos por unidad debido a economías de escala. Los pedidos a granel distribuyen los costos fijos entre más unidades, disminuyendo así el costo por unidad.Complejidad del Diseño:
La complejidad del diseño del PCB, incluido el número de capas, presencia de vías y enrutamiento intrincado, impacta directamente en los precios. Los diseños más complejos requieren más tiempo y recursos para producir.Selección de Materiales:
La elección de materiales dieléctricos y el grado de aluminio influyen en los costos. Los materiales de alto rendimiento diseñados para aplicaciones específicas o características mejoradas (por ejemplo, mayor conductividad térmica) tienden a ser más costosos.Personalización y Características Especiales:
Los diseños personalizados con características únicas o formas especiales a menudo requieren técnicas de producción especializadas, lo que afecta los costos generales. Características como vías térmicas adicionales o diseños complejos de componentes pueden incrementar el precio.
Consejos para una Fabricación Rentable
Optimización del Diseño para la Fabricación (DFM):
Simplifica los diseños donde sea posible para evitar complejidad innecesaria. Colabora con los fabricantes desde las primeras etapas del proceso de diseño para alinearte en estrategias de ahorro de costos.Eficiencia en el Uso de Materiales:
Selecciona materiales que ofrezcan el mejor equilibrio entre rendimiento y costo. Evalúa las necesidades térmicas y eléctricas específicas de tu aplicación para evitar especificaciones excesivas de materiales.Producción en Lotes:
Agrupa pedidos o combina diseños similares en una sola corrida de producción para aprovechar los ahorros asociados con la producción a gran escala.Relaciones con Proveedores:
Establece relaciones sólidas con los proveedores para negociar mejores precios, aprovechar su experiencia en la reducción de costos y asegurar una cadena de suministro estable que ofrezca términos más favorables.Prototipado Iterativo:
Utiliza prototipos iterativos y pruebas para perfeccionar los diseños. Identificar y solucionar problemas durante la fase de prototipado puede prevenir revisiones costosas y retrasos en la producción a gran escala.Optimización de Procesos:
Invierte en procesos de fabricación eficientes y automatización para reducir los costos laborales y aumentar la productividad. Esto no solo reduce costos, sino que también ayuda a garantizar una calidad constante.
Al comprender y abordar las implicaciones de costos asociadas con los PCBs de aluminio, los fabricantes pueden gestionar eficazmente los gastos mientras entregan productos eficientes y de alta calidad que satisfacen las necesidades de sus clientes.
Capítulo 9
Tendencias del Mercado e Innovaciones
Avances Recientes en la Tecnología de PCBs de Aluminio
Mejores Materiales para la Gestión Térmica:
Se han desarrollado nuevos materiales con mejor conductividad térmica y propiedades de aislamiento eléctrico, lo que permite una mejor disipación de calor y un rendimiento superior en aplicaciones de alta potencia.Integración con Componentes Avanzados:
Ahora es posible integrar directamente componentes en los PCBs de aluminio, permitiendo diseños más delgados y rutas térmicas más eficientes. Esto se utiliza cada vez más en aplicaciones como la automoción y la computación de alto rendimiento.PCBs de Aluminio Flexibles:
Se han desarrollado PCBs de aluminio flexibles que combinan los beneficios de la gestión térmica de los sustratos de aluminio con la flexibilidad de los circuitos flexibles. Esto responde a la creciente demanda de tecnología portátil y electrónica de consumo compacta.Técnicas Automatizadas de Fabricación:
Los avances en la automatización de fabricación, como el corte láser de precisión y la inspección óptica automatizada (AOI), han mejorado la eficiencia de producción y reducido las tasas de defectos en la fabricación de PCBs de aluminio.
Tendencias que Impulsan el Crecimiento de los PCBs de Aluminio
Demanda de Soluciones Térmicas Eficientes:
A medida que los dispositivos electrónicos se vuelven más potentes y compactos, la necesidad de soluciones efectivas de gestión térmica ha impulsado el crecimiento de los PCBs de aluminio, especialmente en sectores como la iluminación LED, la automoción y las energías renovables.Crecimiento de los Vehículos Eléctricos (EV):
El cambio hacia los vehículos eléctricos, que requieren electrónica de potencia eficiente y sistemas de gestión de baterías, ha aumentado significativamente la demanda de PCBs de aluminio debido a sus propiedades térmicas superiores.Expansión de la Electrónica de Consumo:
A medida que los dispositivos electrónicos de consumo evolucionan hacia diseños más potentes y compactos, los PCBs de aluminio son cada vez más adoptados por su capacidad para manejar mayores cargas térmicas y ofrecer mayor fiabilidad.Sostenibilidad y Respeto al Medio Ambiente:
Con un mayor enfoque en la sostenibilidad, la reciclabilidad y la abundancia natural del aluminio han hecho que los PCBs de aluminio sean una opción atractiva para los fabricantes que buscan adoptar prácticas más ecológicas.
Perspectivas Futuras y Oportunidades Emergentes
Crecimiento en Aplicaciones de 5G e IoT:
La proliferación de la tecnología 5G y los dispositivos IoT presenta importantes oportunidades para los PCBs de aluminio debido a su capacidad para gestionar altas frecuencias y disipación de calor en estas tecnologías avanzadas.Avances en Soluciones de Energía Renovable:
A medida que crece el sector de las energías renovables, se espera que aumente la demanda de sistemas de gestión de energía confiables y eficientes que utilicen PCBs de aluminio en paneles solares y turbinas eólicas.Miniaturización y Computación de Alto Rendimiento:
El impulso hacia la miniaturización y el desarrollo de aplicaciones de computación de alto rendimiento abren nuevas oportunidades para los PCBs de aluminio, que son ideales para entornos que requieren una gestión térmica compacta y eficiente.Innovaciones Colaborativas:
Las colaboraciones y asociaciones en la industria probablemente fomentarán nuevas innovaciones y aplicaciones para los PCBs de aluminio, aprovechando la experiencia compartida y los avances tecnológicos.
El mercado de PCBs de aluminio continuará creciendo a medida que la tecnología evolucione, impulsado por la necesidad de mejorar el rendimiento y la sostenibilidad en una amplia gama de aplicaciones.
Capítulo 10
Cómo Elegir un Proveedor Confiable de PCBs de Aluminio
Estándares de Calidad y Certificaciones
Asegúrate de que el proveedor cumpla con certificaciones de calidad reconocidas por la industria, como ISO 9001, ISO 14001, UL y cumplimiento con ROHS. Estas certificaciones demuestran que el proveedor sigue estrictos estándares de gestión de calidad y medio ambiente, garantizando productos de alta calidad.
Experiencia Técnica y Capacidades
Evalúa la experiencia técnica y las capacidades de fabricación del proveedor, incluyendo su habilidad para manejar diseños complejos, PCBs multicapa y especificaciones personalizadas. Un proveedor con capacidades tecnológicas avanzadas puede satisfacer proyectos diversos y desafiantes.
Experiencia y Trayectoria
Considera la experiencia del proveedor en la industria. Un proveedor bien establecido con un historial comprobado de entrega de PCBs de aluminio a diversas industrias aumenta la confiabilidad y la confianza en sus productos y servicios.
Personalización y Flexibilidad
Elige un proveedor que ofrezca opciones de personalización y demuestre flexibilidad en los procesos de producción. La capacidad de adaptarse a diseños únicos y volúmenes de producción variables es crucial para satisfacer las necesidades específicas del proyecto.
Medidas de Garantía de Calidad
Investiga las prácticas de garantía de calidad del proveedor, incluyendo sus procedimientos de inspección y pruebas. Los proveedores que utilizan técnicas avanzadas de prueba, como inspección óptica automatizada (AOI) y pruebas de rayos X, garantizan la calidad y la confiabilidad del producto.
Gestión y Fiabilidad de la Cadena de Suministro
Evalúa las prácticas de gestión de la cadena de suministro del proveedor. Un proveedor confiable debe garantizar la disponibilidad constante de materias primas, entregas puntuales y mínimas interrupciones en los cronogramas de producción.
Soporte y Servicio al Cliente
Un excelente soporte al cliente es esencial, incluyendo una comunicación clara, capacidad de respuesta a consultas y disposición para resolver problemas. Un proveedor que prioriza la satisfacción del cliente puede convertirse en un valioso socio en tu éxito.
Competitividad en Costos
Aunque el costo no debe ser el único factor, es importante encontrar un proveedor que ofrezca precios competitivos sin comprometer la calidad. Una estructura de precios transparente y una comprensión clara de los factores de costo pueden ayudar en la planificación presupuestaria y financiera.
Prácticas de Sostenibilidad
Dado el creciente énfasis en las prácticas sostenibles, elige proveedores que prioricen la responsabilidad ambiental y la sostenibilidad. Esto incluye esfuerzos para reducir residuos, optimizar el uso de energía y promover materiales reciclables.
Referencias y Opiniones
Busca referencias y opiniones de clientes anteriores para obtener información sobre la fiabilidad y el historial de rendimiento del proveedor. Los comentarios positivos de fuentes reputadas son una buena indicación de la reputación del proveedor en la industria.
Elegir al proveedor adecuado para PCBs de aluminio requiere una cuidadosa consideración de varios factores que garanticen una producción de alta calidad, fiabilidad y una asociación productiva centrada en alcanzar los objetivos de tu proyecto.
Póngase en Contacto
¿Dónde Estamos?
Parque Industrial, No. 438 Donghuan Road, No. 438, Shajing Donghuan Road, Distrito de Bao'an, Shenzhen, Guangdong, China
Cuarto Piso, Edificio Creativo Zhihui, No.2005 Xihuan Road, Shajing, Distrito de Baoan, Shenzhen, China
Habitación A1-13, Tercer Piso, Centro Industrial Yee Lim, 2-28 Calle Kwai Lok, Kwai Chung, HK
service@southelectronicpcb.com
Teléfono: +86 400 878 3488
Envíanos un mensaje
Cuanto más detallado completes, más rápido podremos avanzar al siguiente paso.
