¿Alguna vez has tenido un LED que dejó de funcionar misteriosamente? Ese olor a quemado no es café. Los diodos defectuosos sabotean los circuitos a diario. Revelaré sencillos trucos de prueba que cualquiera puede hacer.

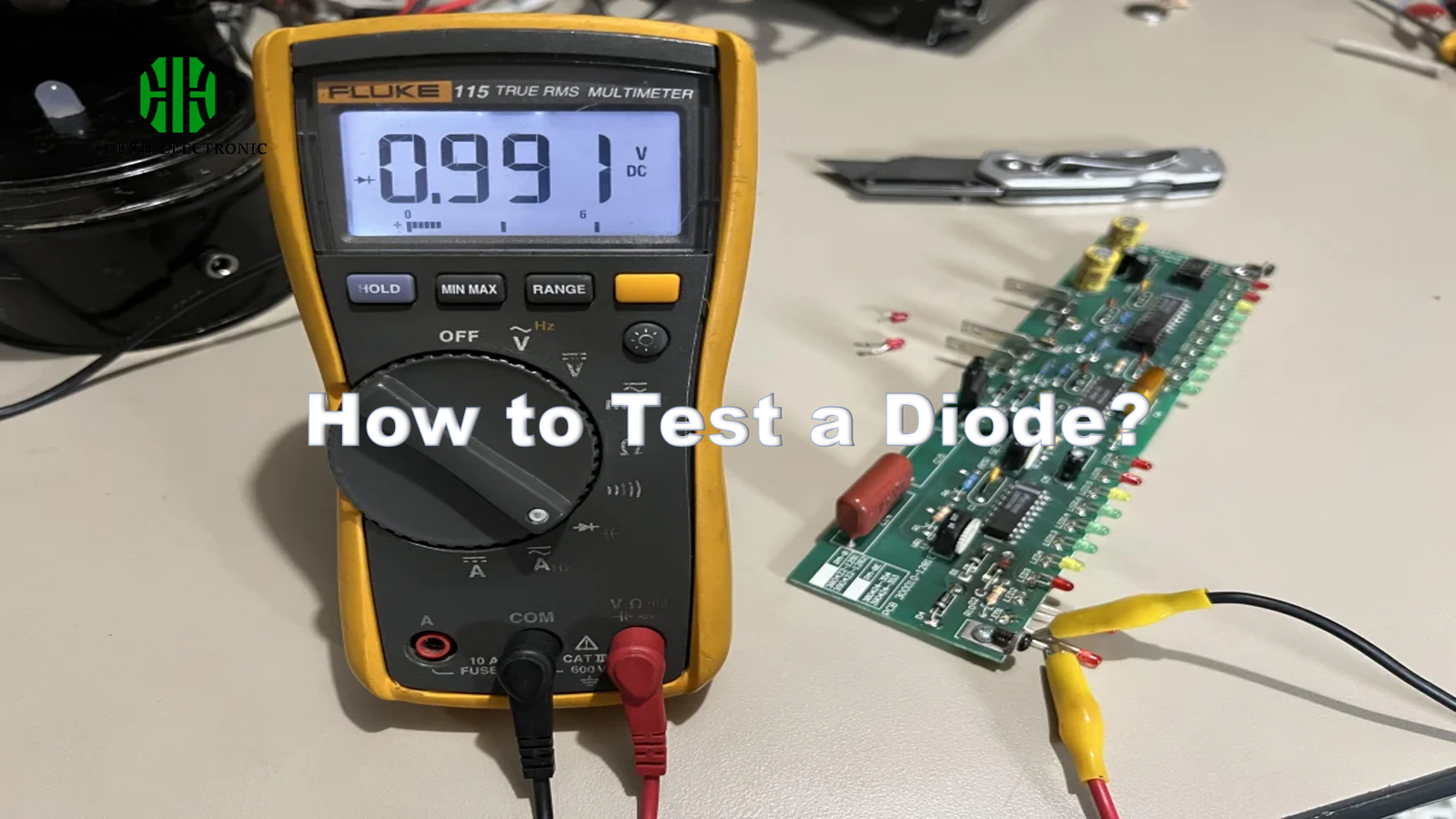

Para probar un diodo, configura tu multímetro en modo de prueba de diodos o modo de resistencia. Conecta la sonda roja al ánodo y la negra al cátodo: los diodos en buen estado muestran una caída de tensión de 0,5-0,8 V (silicio) o baja resistencia. Conecta las sondas inversas: los diodos en buen estado muestran baja tensión o alta resistencia.
He descubierto varios pasos cruciales después de quemar diodos yo mismo. Exploremos exactamente cómo funciona este proceso en diferentes situaciones.
¿Qué es la prueba de diodos?
¿Has visto un diodo brillando de forma sospechosa? Tu circuito te pide ayuda a gritos. Las pruebas de diodos detectan a estos saboteadores silenciosos antes de que dañen los dispositivos.
Las pruebas de diodos verifican si los diodos bloquean la corriente en sentido inverso y conducen en sentido directo. Los multímetros miden este comportamiento eléctrico unidireccional para confirmar su funcionalidad.
Entendiendo las funciones de los diodos
Los diodos actúan como válvulas eléctricas unidireccionales. Controlan la dirección del flujo de corriente dentro de los circuitos. Las pruebas comprueban su correcto funcionamiento.
Por qué son importantes las pruebas
Los diodos defectuosos causan fallos en los circuitos. Las pruebas previenen daños en los dispositivos. Busque estos síntomas:
| Tipo de fallo | Prueba de polarización directa | Prueba de polarización inversa | Efecto en el mundo real |
|---|---|---|---|
| Diodo en buen estado | 0,5-0,8 V (silicio) | OL | Funcionamiento normal |
| Cortocircuitado | 0 V | 0 V | Sobrecalentamiento/fugas de corriente |
| Abierto | OL | OL | Fallo completo del circuito |
| Con fugas | Caída normal | Conducción parcial | Rendimiento errático |
| Degradado | Caída alta (>1 V) | Conducción parcial | Eficiencia reducida |
Detectar las fallas a tiempo salvó mi proyecto de amplificador. Siempre pruebe los diodos nuevos antes de instalarlos. Las revisiones de mantenimiento regulares previenen averías inesperadas.
¿Cómo configurar su multímetro para la prueba de diodos?
¿Se pregunta por qué su prueba de diodos da lecturas disparatadas? Una configuración incorrecta causa el 90 % de los errores. Obtenga resultados nítidos con esta secuencia.
Configure el multímetro en el símbolo de diodo (→|) o en el modo de resistencia (Ω). Seleccione un rango de resistencia bajo si usa el modo Ω. Verifique la carga de la batería antes de comenzar y ponga a cero las sondas en una superficie metálica.
Guía de Selección de Modo
Modo de Prueba de Diodos
• Localice el símbolo del diodo (→|) en el dial
• Selección automática del rango
• Muestra la caída de tensión real
• El mejor método para la mayoría de las pruebas
Modo de Resistencia de Respaldo
• Úselo si no hay modo de diodo disponible
• Seleccione el rango de resistencia más bajo
• Esté atento al rango automático
• Los resultados se expresan en ohmios en lugar de voltios
Precauciones Críticas
Desconecte el diodo de los circuitos antes de realizar la prueba. Apague los dispositivos por completo. Conéctese a tierra para evitar daños por electricidad estática. Quemé tres diodos antes de aprender esto.
Siempre realice la prueba dos veces: invierta las sondas entre mediciones. Confirme que las lecturas sean estables. Las sondas contaminadas causan lecturas falsas: límpielas con una toallita con alcohol.
¿Cuáles son los problemas comunes de los diodos y cómo diagnosticarlos?
¿Su circuito está como poseído? Los problemas de diodos se manifiestan como pequeños fallos. Aprenda a detectarlos como un profesional sin herramientas costosas.
Los diodos en cortocircuito muestran 0 V de polarización directa/inversa. Los diodos abiertos muestran OL en ambos sentidos. Los diodos con fugas conducen parcialmente cuando están polarizados en inversa. Los diodos degradados presentan caídas de tensión anormales durante la prueba.
Proceso de detección de problemas
Diagnóstico paso a paso
Primero, realice una prueba de diodos con un multímetro. Registre las lecturas directas/inversas. Compárelas con los valores esperados. Identifique los patrones de desajuste.
A continuación, examine el estado físico: marcas de quemaduras, grietas, abultamientos. El diodo de mi generador tenía grietas visibles que las pruebas confirmaron.
Kit de herramientas para la solución
• Diodos en cortocircuito: reemplazo inmediato
• Diodos abiertos: revise las conexiones de soldadura
• Diodos con fugas: reemplazo urgente
• Diodos degradados: programe un reemplazo pronto
Cree registros de pruebas para referencia. Anote las caídas de voltaje durante los reemplazos. Documentar las tendencias me ayudó a predecir fallas.
Conclusión
Probar diodos requiere conocimientos básicos de multímetro y reconocimiento de patrones. Compare las lecturas directas/inversas con los estándares. Detecte problemas como cortocircuitos, circuitos abiertos, fugas o degradación. Mantenga los circuitos funcionando sin problemas.
