Miré mi último prototipo de PCB bajo aumento - formas de cobre fantasmagóricas agrupadas cerca de trazas críticas como espectadores mecánicos. Esta red oculta no formaba parte de mi diseño, pero mi fallo para controlarla casi mató un prototipo de $15k. Descifremos esta paradoja de fabricación.

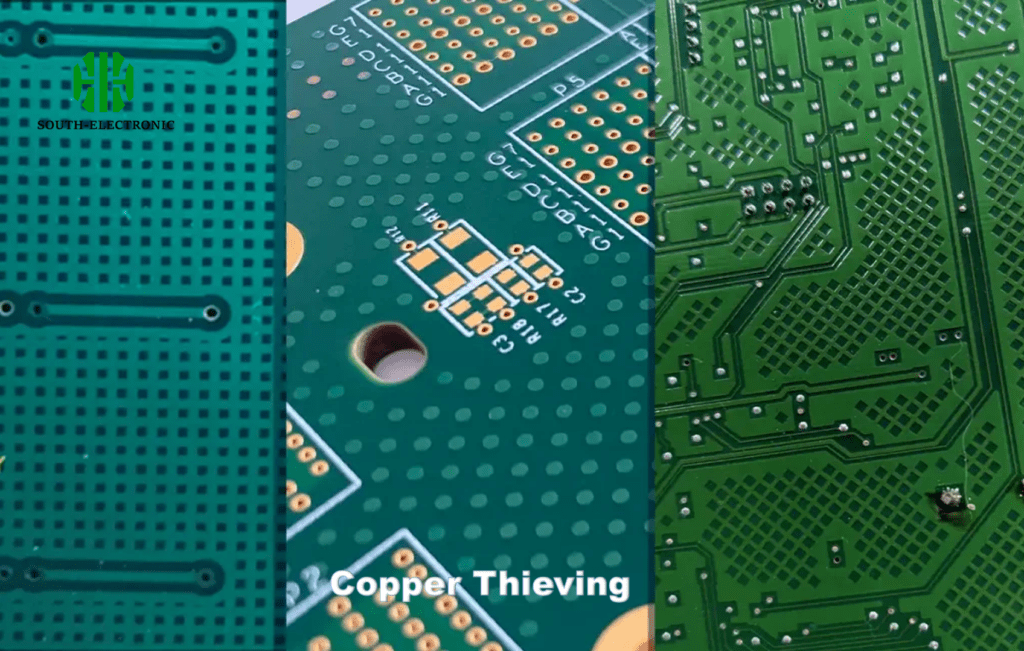

El robo de cobre[^1] agrega patrones de cobre no funcionales durante la fabricación de PCB para equilibrar la distribución de cobre, evitando el sobrecorte en áreas de placa esparasas mientras mantiene la integridad de la señal de. Esta técnica de "desequilibrio controlado" se vuelve crítica a medida que las placas modernas empujan los límites de densidad de características.
Los ingenieros a menudo confunden el robo de cobre con una simple optimización de procesos, pero su implementación estratégica conecta la intención del diseño de PCB con la realidad de la fabricación. Desmantelaremos cuatro mitos persistentes a través de principios de ingeniería y datos de producción de difícil consecución.
¿Por qué la fabricación de PCB necesita "ladrones de cobre"?
Mi primer encuentro con ladrones de cobre me dejó perplejo: placas funcionales fallando pruebas de impedancia[^2] debido a capacitancia fantasma[^3]. El culpable! Patrones de robo colocados a 0,8 mm de pares diferenciales. Descifremos este mal necesario.
El robo de cobre evita el revestimiento desigual durante los procesos químicos compensando las áreas de bajo cobre, asegurando tasas de grabado uniformes y reduciendo el corte debajo. Sin él, las regiones esparasas desarrollan trazas con forma de hongo que comprometen el control de impedancia y la soldadura.
)
La física detrás de la interrupción controlada
Tres fenómenos dictan la necesidad de robo:
| Etapa del proceso | Riesgo de área esparasa | Compensación del robo |
|---|---|---|
| Electrodepósito | Sobrecubierta de borde | Densidad de corriente equilibrada |
| Grabado ácido | Sobrecorte | Reducción de la acumulación química |
| Laminación | Hambruna de resina | Distribución uniforme de presión |
Durante el revestimiento de panel, las regiones con una cobertura de cobre inferior al 35% experimentan un 52% más rápido de tasas de grabado según los datos del Consorcio de Fabricación de Shenzhen. El robo llena los espacios de cobertura para mantener una variación del 15% en capas. El truco radica en maximizar los beneficios de cobertura sin crear estructuras de placa paralela - mi regla general mantiene ≥1,5 veces espesor dieléctrico[^4] entre el robo y las trazas críticas.
¿Cómo afectan los patrones de robo las señales de alta velocidad?
Diseñar un canal SerDes de 28Gbps me enseñó duras lecciones sobre el jitter inducido por el robo. Los parámetros de dispersión cambiaron un 12% después de eliminar los "inofensivos" puntos de cobre debajo de la huella del conector.
Los patrones de robo afectan las señales de alta velocidad[^5] a través de la interrupción del plano de tierra y los efectos de rugosidad superficial. Incluso los puntos de 0,2 mm de diámetro espaciados 1 mm alteran la impedancia en 3Ω y aumentan la pérdida dieléctrica en 0,02 dB/pulgada a 10 GHz.
)

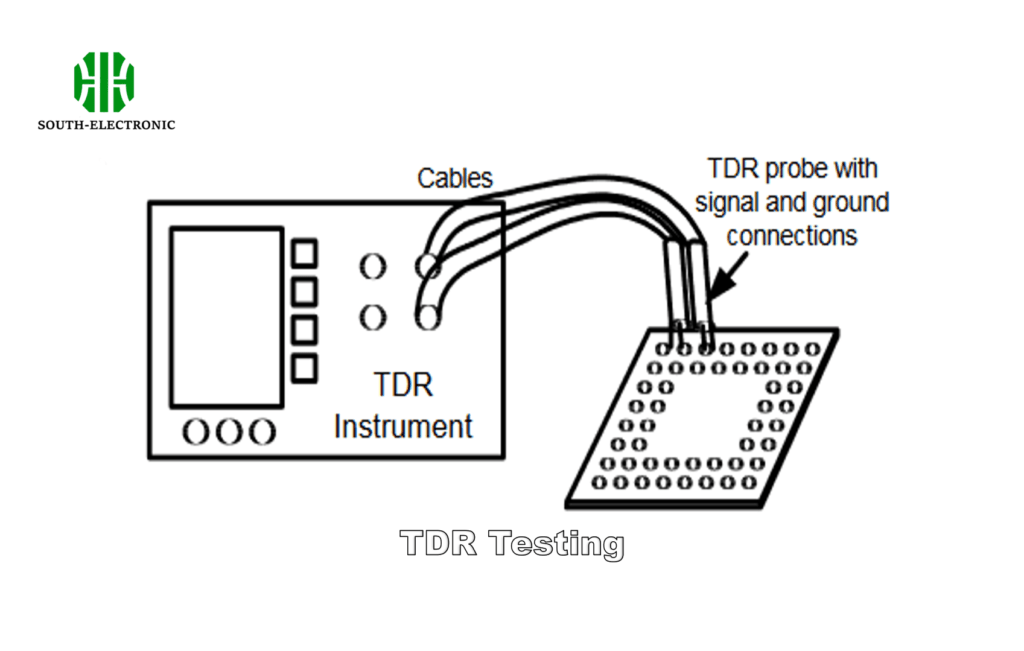

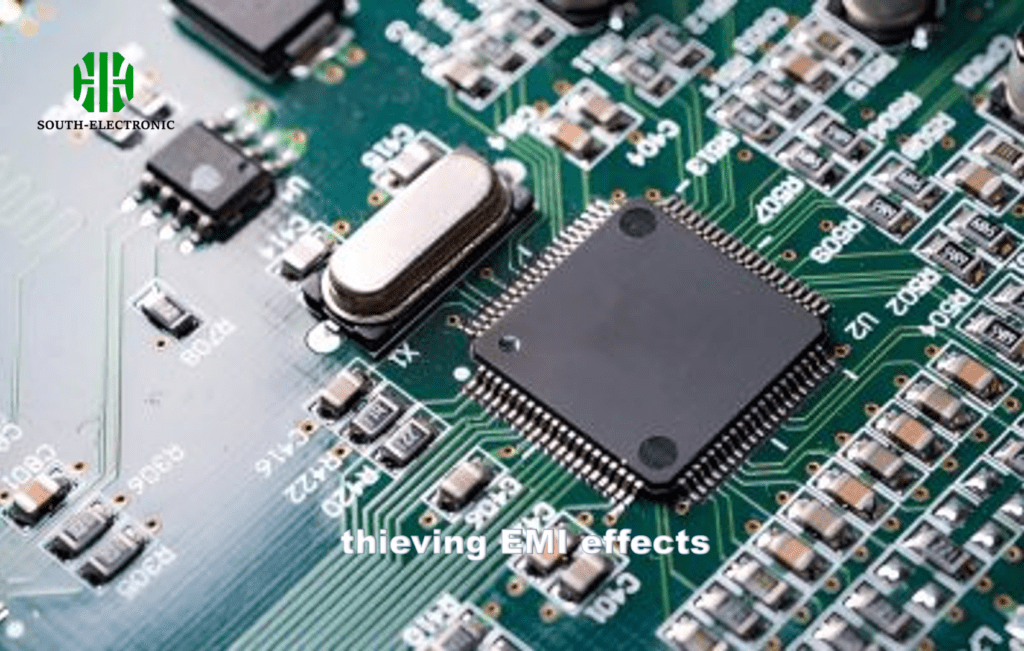

¿Cómo prevenir la fuga de EMI inducida por el robo?
Un prototipo de dispositivo médico falló las emisiones radiadas debido a los puntos de cobre que actuaban como antenas ranura de 2,4 GHz. Esto obligó a un rediseño completo de la estrategia de robo con la física de la EMI en mente.
Prevenir la fuga de EMI[^1] interrumpiendo la resonancia del patrón de robo[^2] a través de espaciado irregular y características de dimensiones mixtas. Los fosos con tierra alrededor de componentes sensibles reducen las corrientes de modo común en 18 dB según las pruebas de la cámara de la FCC.
)
Tácticas de contención prácticas
Enfoque de supresión de tres niveles:
-
Variación de patrón fractal
Evitar intervalos de repetición que coincidan con las frecuencias de reloj de los IC -
Aislamiento de borde selectivo
Buffer de cobre libre de 0,5 mm alrededor del perímetro de la placa -
Clústeres de vacíos controlados
Romper grandes áreas de robo en islas desconectadas
Nuestro módulo de control automotriz aprobó CISPR 25 Clase 5[^3] al implementar un robo escalonado con una variación de cobertura del 20% en zonas. Precaución extra: Usar patrones no simétricos cerca de osciladores de cristal y puertos de E/S para interrumpir la formación de ondas estacionarias.
Conclusión
Dominar el robo de cobre exige tratar a los socios de fabricación como colaboradores - sus requisitos de proceso deben fusionarse con sus necesidades de integridad de señal de través de la innovación de patrones y la vigilancia electromagnética. El equilibrio supera la optimización de fuerza bruta.
