Muchos ingenieros se enfrentan a frustrantes fallos de antena. Su dispositivo inalámbrico podría dejar de funcionar antes del lanzamiento. Esto supone una pérdida de tiempo y dinero.
Asegure la distancia de la antena en el borde de la PCB, extienda los planos de tierra, utilice simulaciones electromagnéticas, siga las directrices de frecuencia y valide con pruebas de analizador de red. Estos pasos previenen los errores de diseño más comunes.
Permítame mostrarle cómo se aplican estos principios a los principales desafíos de las antenas. Obtendrá soluciones prácticas para su próximo proyecto.

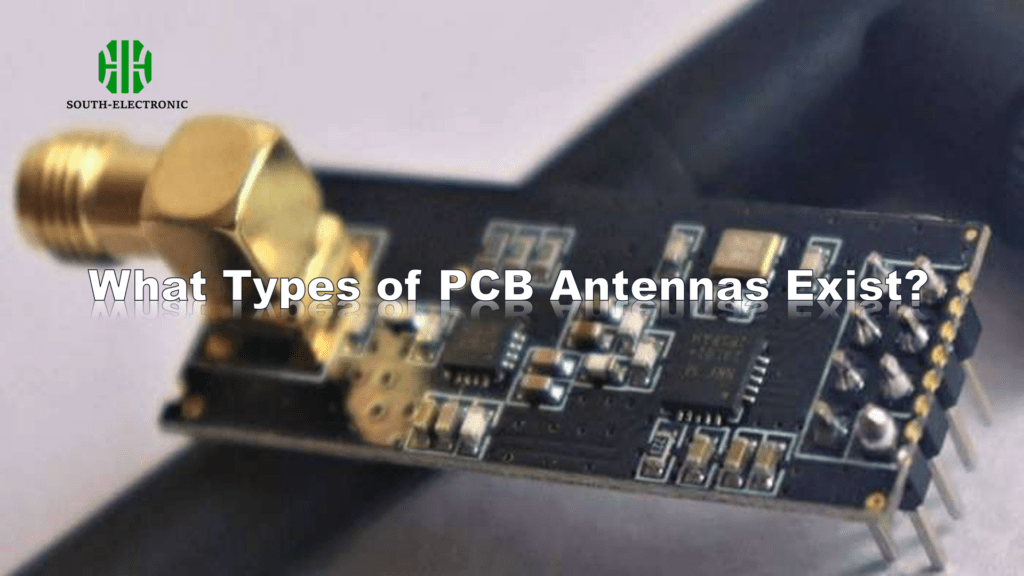

¿Qué tipo de antena PCB es mejor para su proyecto inalámbrico?
Elegir la antena incorrecta perjudica el rendimiento inalámbrico. Su dispositivo podría experimentar problemas de alcance o caídas de señal. Esto perjudica la experiencia del usuario.

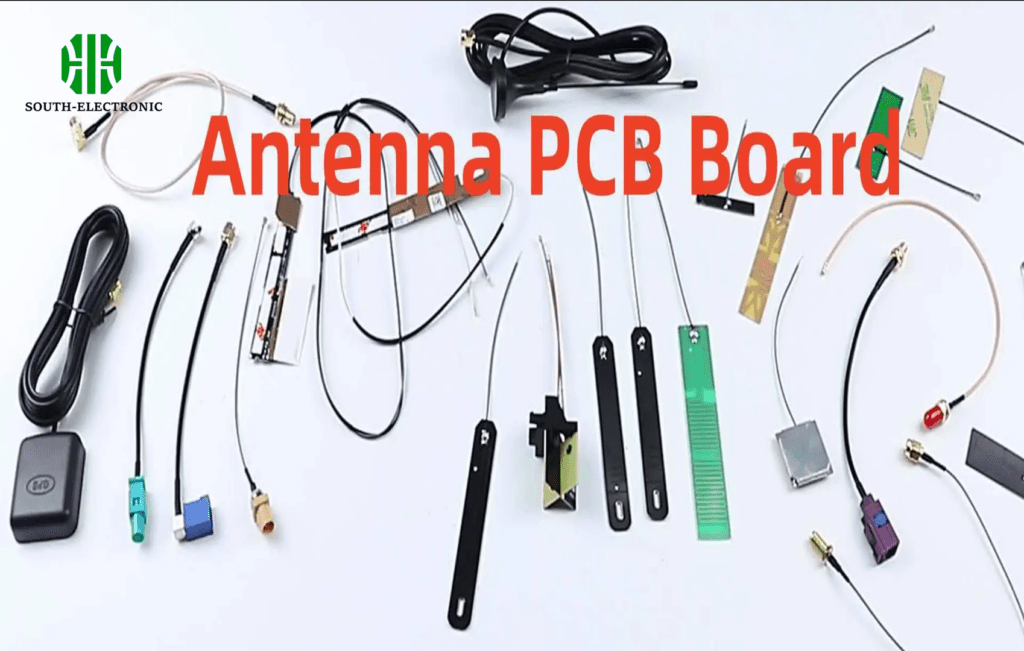

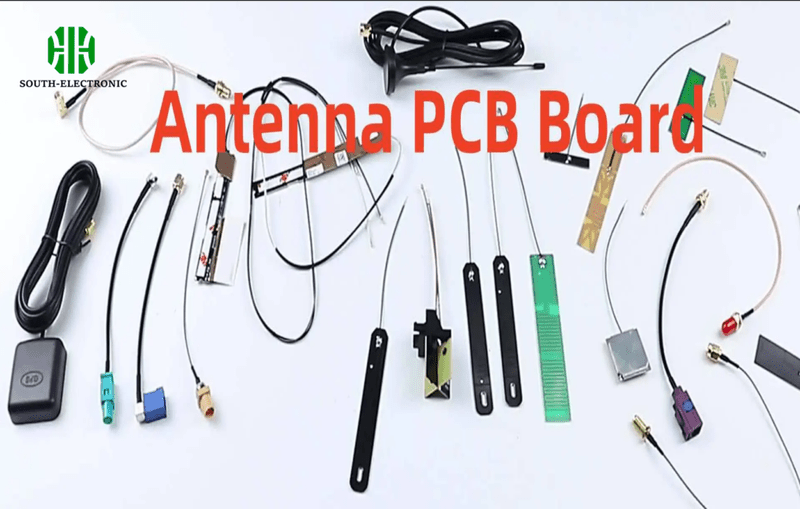

Adapte el tipo de antena a su frecuencia, limitaciones de espacio, objetivos de coste y necesidades de diagrama de radiación. Las opciones comunes incluyen antenas monopolares, dipolos, PIFA o de chip para diferentes escenarios.
Factores Clave de Selección
Cada tipo de antena implica ventajas y desventajas cruciales. Primero, plantéese estas preguntas:
| Factor | Por qué es importante | Impacto en la práctica |
|---|---|---|
| Frecuencia | Las antenas funcionan solo en bandas específicas | Elección incorrecta = 90 % de pérdida de señal |
| Espacio | Las antenas más grandes ofrecen mayor alcance | ¿PCB pequeño? Las antenas de chip ahorran espacio |
| Costo | Trazas simples vs. cerámica costosa | La producción en masa aumenta la presión sobre los costos |

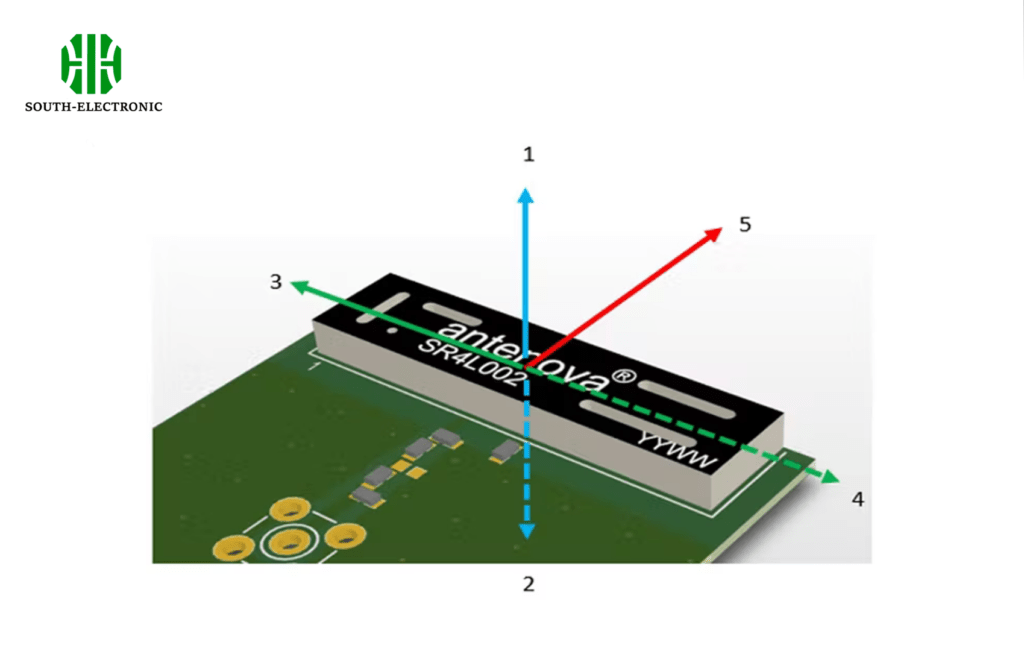

| Radiación | Enfoque omnidireccional vs. direccional | Impacta en los límites de orientación del dispositivo |
Por ejemplo, las antenas monopolares ofrecen simplicidad, pero requieren espacio libre. Los diseños PIFA funcionan bien en dispositivos compactos, pero requieren una conexión a tierra cuidadosa. Simule siempre los patrones de radiación antes de finalizar el diseño. Si su diseño utiliza Bluetooth de baja energía, una pequeña antena de chip cerámico podría ser suficiente para las necesidades básicas. Sin embargo, los sensores industriales de IoT que requieren largo alcance requieren antenas de F invertida, que ocupan más espacio en la placa. Recuerde priorizar sus tres requisitos de rendimiento principales desde el principio. Pruebe los prototipos en carcasas metálicas reales: las carcasas de plástico lo cambian todo.
¿Pueden las herramientas de simulación predecir con precisión el rendimiento real de las antenas PCB?
Las simulaciones a veces pasan por alto defectos críticos. Su modelo virtual puede mostrar resultados perfectos, pero los dispositivos reales fallan. Esto provoca costosos rediseños.
Las simulaciones EM proporcionan predicciones fiables al combinarse con modelos de materiales, parámetros S medidos y validación en condiciones reales. No pueden sustituir la creación de prototipos en condiciones complejas.
Factores de precisión de la simulación
Las herramientas requieren una configuración cuidadosa para reducir las brechas de predicción:
| Parámetro | Límites de simulación | Estrategia de mitigación |
|---|---|---|
| Modelos de materiales | Datos genéricos ≠ capas reales de la PCB | Medir el Dk y el Df de la placa |
| Efectos de los componentes | Las trazas cercanas alteran el rendimiento | Incluir todos los componentes críticos |
| Límite de radiación | La carcasa modifica el comportamiento de la antena | Modelar todo el conjunto de la carcasa |
| Variaciones de fabricación | Resonancia de desplazamiento de tolerancias | Realizar análisis de tolerancias ±10 % |
Incluir siempre la carcasa de plástico real en las simulaciones. Una vez vi una simulación perfecta de 2,4 GHz fallar porque el modelo omitió la carcasa metálica de la batería. Verifique los patrones de radiación de campo cercano con pruebas de sonda. Compare las curvas S11 simuladas con los resultados del analizador de red. Recuerde que las antenas se comportan de forma diferente durante la transmisión que durante la recepción. Si las herramientas predicen una pérdida de retorno < -10 dB, pero las mediciones muestran -6 dB, depure el espesor del cobre o los efectos de la máscara de soldadura. Combine Momentum HFSS para obtener detalles a nivel de placa y EMPro para patrones de radiación 3D. Nunca omita la verificación física.
¿Cómo equilibrar el coste y el rendimiento en el diseño de antenas PCB personalizadas?
Las antenas de alto rendimiento suelen superar los presupuestos. Podría gastar de más en características innecesarias. Esto infla los costes del proyecto de forma inaceptable.
Comience con las especificaciones mínimas viables, priorice las métricas clave como la ganancia/ROE y cree prototipos con antelación. Evite soluciones de sobrerregulación que excedan los requisitos.
Marco de compensación estratégica
Evaluar sistemáticamente dónde reducir costos:
Marco de compensación estratégica
Evaluar sistemáticamente dónde recortar costos:
| Factor de costo | Opción de alto rendimiento | Compromiso presupuestario | Evaluación de riesgos |
|---|---|---|---|
| Materiales | Laminar Rogers ($) | FR4 estándar (¢) | Mayor pérdida en zonas húmedas |
| Complejidad | Diseño multicapa | Traza de un solo lado | Ajuste necesario en posproducción |
| Ajuste | Recorte láser de cada unidad | Geometría fija con margen | Variación mínima de rendimiento |
| Validación | Pruebas en cámara anecoica | Pruebas de distancia de campo | Datos aproximados del patrón |
Establecer primero umbrales de rendimiento claros. Para un termómetro de consumo que requiere un alcance de 3 metros, optimizar la viabilidad de fabricación por encima de la eficiencia máxima. Ahorré un 40 % en un proyecto de dispositivos médicos al cambiar de antenas de cerámica a antenas de trazas después de comprobar que una pérdida de retorno de -12 dB era suficiente. Siempre prototipe primero la antena aislada de otros circuitos: la interferencia EMI suele ocultar oportunidades de ahorro. Utilice herramientas EM gratuitas como QUCS para el ajuste inicial cuando el presupuesto sea limitado. Documente cada compromiso para que los equipos comprendan las limitaciones posteriormente.
Conclusión
Evite errores en la antena de PCB combinando una colocación inteligente, simulaciones rigurosas, decisiones centradas en el coste y pruebas reales. Estos fundamentos ofrecen un rendimiento inalámbrico fiable.
