Las PCB sucias causan fallos y averías. No se arriesgue a dañar componentes sensibles con métodos de limpieza inadecuados. Descubrí una técnica manual segura que protege los componentes electrónicos.

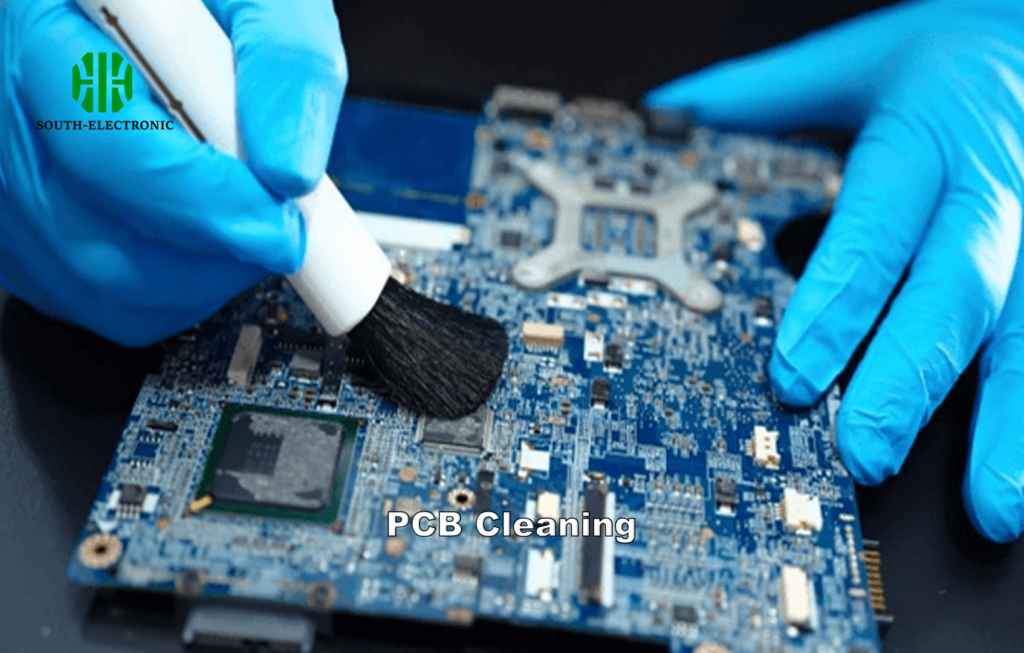

Desconecte la alimentación y retire la PCB primero. Use un cepillo suave con alcohol isopropílico o un limpiador de PCB para frotar suavemente. Enjuague ligeramente con agua destilada y seque bien con aire comprimido o un paño sin pelusa antes de volver a ensamblar.
Una limpieza adecuada de la PCB requiere atención en cada etapa. Exploremos las técnicas clave y la solución de problemas para obtener resultados perfectos en todo momento.
¿Es efectiva la limpieza ultrasónica de PCB?
Los limpiadores ultrasónicos prometen una limpieza profunda, pero amenazan las placas frágiles. ¿Puede este método restaurar la electrónica de forma segura sin dañar los componentes?
La limpieza ultrasónica funciona bien con placas industriales resistentes, pero daña los delicados productos electrónicos de consumo. Existe el riesgo de que los componentes de montaje superficial se desprendan con vibraciones intensas y la humedad penetre en las piezas selladas.
Comprensión de los riesgos de la limpieza ultrasónica
Las ondas ultrasónicas crean burbujas microscópicas en el líquido que colapsan violentamente cerca de las superficies. Este efecto de cavitación limpia, pero daña los componentes electrónicos. Tres factores determinan el nivel de riesgo:
| Vulnerabilidad de la PCB | Riesgo ultrasónico | Alternativa más segura |
|---|---|---|
| Piezas de montaje superficial | Alto (daño por vibración) | Cepillado manual |
| Piezas cerámicas/magnéticas | Medio (riesgo de agrietamiento) | Limpieza con hisopo de algodón |
| Orificios/componentes chapados | Bajo (si la temperatura es inferior a 40 kHz) | Pulverización a baja presión |
Mi prototipo de controlador de dron falló después de la limpieza ultrasónica: las patas del condensador se rompieron inesperadamente. Los ajustes de bajo consumo rara vez ayudan; existen métodos manuales más seguros para reparaciones domésticas. Evítelo, a menos que esté limpiando placas sin usar o piezas industriales pesadas. El control manual minimiza los accidentes con resistencias y conectores delicados.
¿Cómo evitar dañar su placa al limpiarla?
Los errores comunes de limpieza destruyen permanentemente los circuitos funcionales. ¿Qué precauciones sencillas garantizan la protección de los componentes?
Siempre comience con la alimentación desconectada y la PCB retirada. Use cepillos de cerdas suaves con presión controlada cerca de los conectores. Verifique primero la compatibilidad química con materiales sensibles.
Medidas críticas para la prevención de daños
La destrucción de la placa suele deberse a la exposición a líquidos o al estrés físico. Tres capas de seguridad deben trabajar juntas durante la limpieza:
-
Seguridad química
El alcohol isopropílico a una concentración inferior al 90 % deja residuos. Evite los limpiadores domésticos: el amoníaco deja marcas y destruye las trazas de cobre con el tiempo. Los limpiadores de fundente son más eficaces para eliminar residuos de soldadura. -
Seguridad mecánica
Aplique la presión del cepillo en dirección contraria a las patas de los componentes, no hacia ellas. Sujete las placas por los bordes: la flexión agrieta las capas internas. Corte las uñas largas para evitar arañazos accidentales. -
Protocolo de secado
La humedad provoca cortocircuitos instantáneos y corrosión a largo plazo. El aire comprimido debe estar libre de aceite y en ángulo oblicuo sobre las placas. Para la humedad persistente, hornee a 65 °C durante 20 minutos antes de la inspección visual.
Mi restauración de la PCB del teclado falló cuando se filtró agua debajo de un chip. Ahora siempre reviso previamente si hay cavidades ocultas donde se acumulan líquidos. El examen con microscopio después de la limpieza detecta las gotas de agua que se escapan antes de volver a ensamblar. La paciencia siempre supera los errores costosos.
¿Cómo solucionar problemas de limpieza de PCB como residuos persistentes, corrosión y casos especiales?
Los residuos pegajosos y la corrosión verde dificultan la limpieza habitual. ¿Qué ocurre si los métodos habituales no logran restaurar la placa?
Elimine el fundente persistente con disolventes especializados como MG Chemicals Super Wash. La corrosión del cobre requiere una neutralización con una solución de vinagre antes de la limpieza con alcohol. Las placas dañadas por agua requieren un enjuague con agua destilada y un secado posterior de 72 horas.
Solución avanzada de problemas
Los diferentes tipos de contaminación requieren respuestas personalizadas. Adapte las soluciones a los síntomas:
| Tipo de problema | Tratamiento inicial | Paso de escalamiento | Evitar por completo |
|---|---|---|---|
| Fundente endurecido | Removedor de fundente + cepillo de dientes | Prueba con hisopo de acetona | Rayado con herramientas metálicas |
| Corrosión blanca | Enjuague con agua destilada | Inmersión en vinagre (máximo 2 min) | Soluciones de bicarbonato de sodio |
| Daños por agua | Baño de alcohol isopropílico al 99 % | Ultrasónico (solo 40 kHz) | Aplicación en húmedo |
| Recubrimiento conformado | Removedores específicos para recubrimientos | Servicios profesionales | Disolventes generales |
Ma console de jeu a refusé de s'allumer après le nettoyage. Une corrosion cachée sous les puces BGA a nécessité une inspection au microscope et une application minutieuse de vinaigre. Prévoyez toujours de l'eau distillée pour un rinçage immédiat après le nettoyage au vinaigre. Les cotons-tiges sont plus efficaces que les brosses pour atteindre les composants. Testez d'abord les nouveaux solvants sur les parties non importantes de la carte.
Conclusion
Nettoyer les circuits imprimés à la main en toute sécurité nécessite des outils doux et des techniques éprouvées. Évitez l'humidité et la force, et privilégiez un séchage complet pour des résultats constants à chaque fois.
