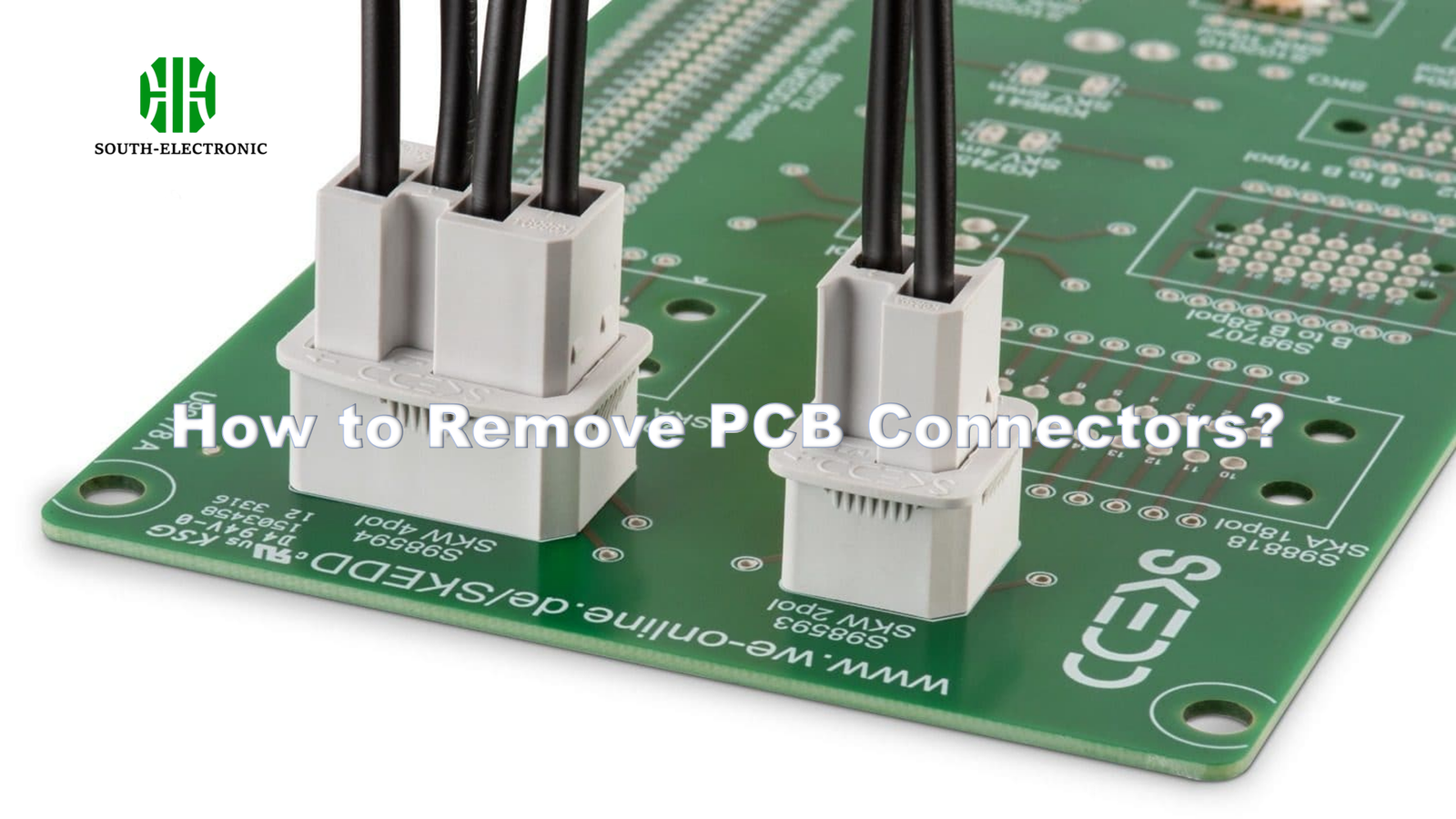

¿Te cuesta quitar ese delicado conector de PCB? ¿Temes dañar la placa o los pines? Quitar los conectores incorrectamente garantiza que los circuitos se rompan. No te arriesgues a destruir componentes valiosos ni pistas delicadas de tu placa con un enfoque incorrecto.
Quita los conectores de PCB de forma segura identificando primero su tipo y su mecanismo de bloqueo. Usa herramientas precisas como soldadores, bombas desoldadoras o mecha para los conectores de orificio pasante. Haz palanca suavemente cerca de la carcasa para montajes directos en la placa. Evita forzarla. La paciencia y la técnica correcta previenen daños costosos.
Saber cómo extraer algo es sencillo. Pero extraer de forma segura diferentes componentes, como los conectores de PCB, requiere conocimientos más profundos. Comprender exactamente a qué se enfrenta es crucial antes de aplicar cualquier método. Exploremos los diferentes conectores que podría encontrar.
¿Cuáles son los diferentes tipos de conectores de PCB?
¿Se encuentra con una masa confusa de pines y plástico? No todos los tipos de conectores de placa de circuito se desenganchan de la misma manera. Los diferentes diseños requieren técnicas específicas. Aplicar el método incorrecto puede romper las carcasas de plástico o doblar los pines al instante.
Los conectores de PCB se agrupan por su estilo de conexión y montaje. Los tipos principales incluyen conectores de cable a placa, conectores de placa a placa, conectores de cabecera y zócalos, conectores de tarjeta de borde y conectores de E/S. Cada tipo posee un mecanismo de bloqueo distintivo, crucial para una extracción segura.
Características Críticas de los Conectores para la Extracción
Comprender la mecánica es vital. Su método de bloqueo determina la herramienta de extracción y la fuerza necesaria. Considere estos aspectos clave:
| Característica del Conector | Por Qué es Importante para la Extracción | Herramientas a Considerar |
|---|---|---|
| Mecanismo de Bloqueo | Define cómo se fija; puede ser por clip, pestillo, ajuste por fricción o soldadura. | Alicates de corte al ras, spudgers de plástico |
| Agujero Pasante (TH) vs. Montaje Superficial (SMD) | Los conectores TH requieren desoldar cada pin. Los conectores SMD se fijan únicamente mediante almohadillas en la superficie. | Soldador, bomba/mecha desoldadora |
| Paso y número de pines | Un paso más fino/mayor número de pines requiere mayor cuidado al retirarlos. | Pinzas de precisión |
| Material de la carcasa | El plástico frágil se agrieta fácilmente al hacer palanca. | Pistola de calor (baja temperatura), herramientas de palanca de plástico |
El mecanismo de bloqueo es su principal preocupación. Las tarjetas de borde suelen deslizarse hacia afuera al desbloquearlas. Los conectores de ajuste por fricción requieren una tracción recta hacia arriba con una fuerza uniforme. Los conectores ZIF (fuerza de inserción cero) cuentan con una palanca que desengancha los pines sin forzar. Identificar esto antes de usar herramientas protege la placa de conectores y sus componentes. Nunca tire ni haga palanca al azar; localice el pestillo o el clip de liberación. Para conexiones soldadas, como muchos conectores de orificio pasante, es obligatorio desoldar; calentar todos los pines simultáneamente evita daños causados por una tensión desigual. Sujete siempre la parte inferior de la placa del conector con la mano para evitar que se doble al intentar extraerla.
Especificaciones del conector PCB descifradas
¿Alguna vez ha consultado la hoja de especificaciones y se ha sentido confundido? Términos como paso, corriente nominal y ciclos de acoplamiento parecen cruciales para la selección, pero también guían la extracción. Conocer las especificaciones evita errores de extracción forzada que dañen la placa del conector.
Las especificaciones clave del conector PCB que influyen en la extracción incluyen el tipo de terminación (soldadura, ajuste a presión, sin soldadura), el paso (espacio entre pines), la corriente nominal (que afecta la robustez de los pines), las propiedades del material de la carcasa (durabilidad/tolerancia al calor) y la fuerza de acoplamiento/desacoplamiento. Una fuerza de acoplamiento alta probablemente implica un mecanismo de bloqueo robusto que requiere una liberación específica.
Interpretación de las especificaciones para una desconexión más segura
Las especificaciones se traducen en instrucciones prácticas de extracción. Analicemos la conexión:
| Especificación | Indicador de extracción | Acción de extracción segura |
|---|---|---|
| Tipo de terminación | Soldadura: Necesita desoldadura. Ajuste a presión: Requiere una herramienta de extracción o un ligero apalancamiento.Con torsión. | Herramientas para desoldar / Extractor de presión específico |
| Tamaño del paso | Un paso menor = pines más finos. Mayor riesgo de doblarse. | Use lupa y herramientas de precisión. |
| Fuerza de acoplamiento | Indica la resistencia del bloqueo. Los conectores con mayor fuerza suelen necesitar desbloqueo antes de la extracción. | Primero, busque la palanca/pestillo de liberación. |
| Material de la carcasa | ¿FR4 frágil? ¿Termoplástico flexible? Afecta la resistencia al método de palanca. | Use herramientas de palanca resistentes a las marcas (plástico/nailon) |
Siempre verifique la fuerza de desacoplamiento nominal o la especificación de "fuerza de extracción", si está disponible. Esto le indica la dificultad debería para extraerlo. Una fuerza significativamente mayor significa que probablemente no logró el bloqueo o la liberación. Para terminaciones de orificio pasante o de presión, tenga en cuenta que los pines están anclados mecánicamente. La desoldadura libera las uniones de soldadura, mientras que los pines de presión dependen de la fricción por interferencia. Aplique fuerza cerca de la carcasa del conector, nunca sobre cables ni pines delgados. Utilice las herramientas solo en las partes resistentes y no críticas de la placa del conector. Si los pines permanecen atascados después de soltarlos, compruebe si hay bloqueos secundarios ocultos o residuos de adhesivo; un problema común en los conectores sellados que requiere un raspado cuidadoso. Recuerde que el tipo de conector de la placa de circuito impreso (PCB) determina el método.
¿Qué es un conector de cable a placa?
Observe detenidamente una PCB. ¿Ve dónde se conectan los cables a la placa? Suele ser un conector de cable a placa. Este tipo de conector conecta cables individuales a terminales en la placa de circuito impreso. Están en todas partes.
Un conector de cable a placa[^7] consta de una carcasa (la pieza de plástico montada en la PCB) y terminales (contactos metálicos de crimpado o IDC) unidos a los cables que se conectan a ella. Los tipos comunes incluyen Molex KK[^8], JST PH, XH y conectores DuPont. El bloqueo se realiza mediante pestillos de fricción, clips o palancas.
Retirada segura de conexiones de cable a placa
Al ser la interfaz más común para cableado externo, la retirada segura es frecuente. Siga estos pasos estructurados:
- Identifique el tipo de bloqueo: Encuentre el mecanismo de bloqueo. ¿Se trata de pequeñas pestañas de plástico? ¿Un pestillo lateral? ¿Una palanca abatible? Presionar, pellizcar o voltear este componente libera el mazo de cables. Nunca tire sin soltarlo.
- Aplicar presión específica: Una vez que el bloqueo esté liberado, sujete firmemente el cuerpo del conector de plástico. Tire recto hacia afuera a lo largo del eje de inserción de las patillas. Evite tirar de los cables.
- Ayuda con la herramienta: Si el componente está atascado, inserte con cuidado una herramienta de plástico delgada cerca de la unión de la carcasa. Aplique una fuerza mínima de palanca. ¡Las herramientas metálicas rayan y cortocircuitan! Utilice spudgers de plástico o herramientas de palanca especializadas diseñadas para placas de conectores. Aplique presión solo contra la robusta carcasa del conector, nunca sobre las patillas ni el cuerpo del zócalo del circuito.
- Peor escenario posible: Si el circuito está fusionado o pegado, aplique calor bajo y concentrado con cuidado. Evite derretir el plástico. Utilice estaciones de aire caliente con cuidado, con bajo flujo de aire y temperatura. Precaliente el área circundante de la placa para reducir el choque térmico. Use cinta kapton para proteger las piezas adyacentes. Una punta fina de soldadura a veces puede aplicar calor local si la unión de soldadura de un pin queda sujeta de forma extraña. Si es posible, desuelde esa unión específica a través de la abertura de la carcasa.
Al aplicar fuerza sobre los cables, el terminal crimpeado se sale de la carcasa. Este es un fallo común. Concentre la presión cerca del cuerpo plástico de la carcasa del conector. Si tira del extremo de acoplamiento, sujete ambos lados de la placa del conector para evitar forzar las uniones de soldadura. La paciencia y la colocación precisa de la herramienta cerca del mecanismo son clave para la extracción de cualquier placa de conector, especialmente en los tipos de cable a placa.
Conclusión
Para extraer conectores de PCB de forma segura, primero debe identificar el tipo específico y su bloqueo, y luego usar las herramientas adecuadas con paciencia. Recuerde: evite la fuerza, comprenda el conector y proteja la placa. Evite daños.
