Cuando un satélite de $28M falló debido a malas memorias, aprendimos: los tipos de pruebas que faltan cuestan más que las pruebas. Estos 4 métodos básicos forman la calificación moderna de IC[^1].
Las pruebas de IC clave incluyen pruebas de continuidad (verifica las conexiones físicas), pruebas paramétricas[^2] (mide especificaciones eléctricas), pruebas funcionales (valida operaciones) y pruebas de quemado[^3] (simula el envejecimiento). Cada uno apunta a modos de falla específicos a través de protocolos de voltaje/frecuencia personalizados.
)
Desglose de la Jerarquía de Verificación
| Tipo de Prueba | Herramientas Utilizadas | Métricas Clave | Tasa de Detección de Fallas |
|---|---|---|---|
| Continuidad | Multímetro/Soneda | Resistencia (<5Ω) | 98% Detección de Abierto/Corto |
| Paramétrica | SMU/Analizador de VI | Especificaciones de Voltaje/Corriente | 89% Variación de Proceso |
| Funcional | ATE/Patrones de Prueba | Validación de Lógica | 93% Defectos de Diseño |
| Quemado | Cámaras Térmicas | Fallas de Vida Temprana | 67% Mortalidad Infantil |
Las pruebas paramétricas[^4] a menudo revelan hallazgos inesperados. El último trimestre, encontramos que el 12% de las muestras de chip excedieron los límites de corriente de fuga a pesar de pasar las pruebas funcionales. Combina siempre la caracterización DC y AC.

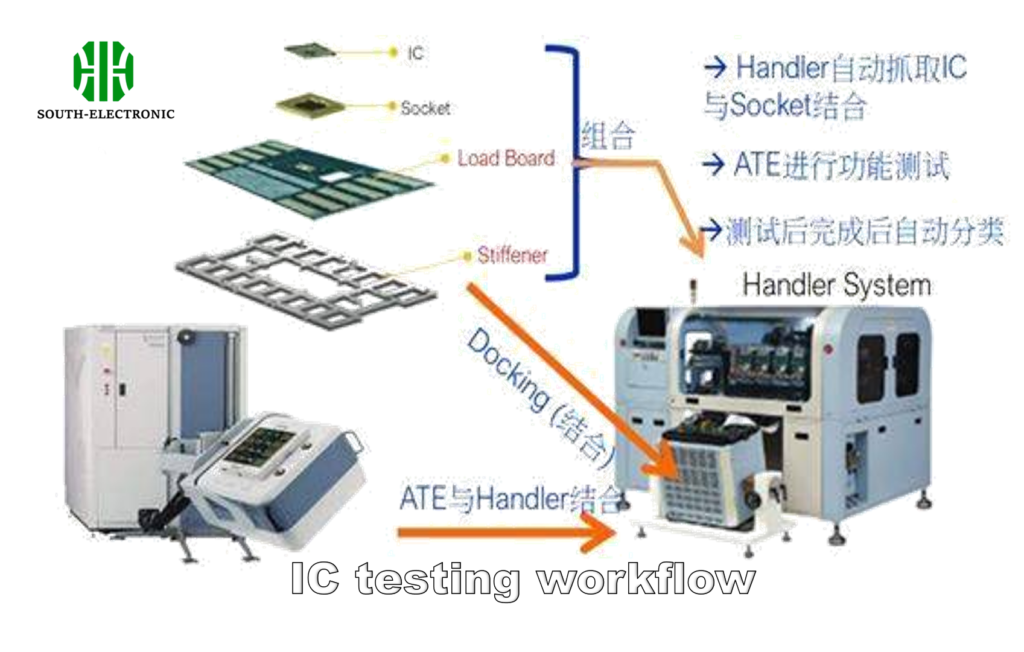

Pruebas de IC Paso a Paso: ¿Cómo Ejecutan las Pruebas los Expertos?
Una vez arruiné 50 tarjetas FPGA al saltarme las comprobaciones de descarga estática durante las pruebas. Un flujo de trabajo adecuado evita errores costosos como este. La validación de IC moderna sigue 6 etapas no negociables.
El flujo de pruebas de IC profesional pasa por: 1) inspección preprueba, 2) verificación de continuidad, 3) medición paramétrica, 4) carga de patrones funcionales, 5) pruebas de estrés ambiental y 6) calificación de calidad final - cada una requiere equipo calibrado y adherencia a protocolos.
)
Requisitos de Fase Críticos
-
Inspección Visual
- Magnificación: 10X-100X óptica
- Criterios de Rechazo: Bolas de soldadura 0.5mm²
-
- Límite de Voltaje: ≤1V para evitar daños
- Umbral de Aprobación: Todos los pines <5Ω de resistencia
-
Configuración de Equipo de Pruebas Automatizado (ATE)
def load_test_pattern(chip): initialize_voltage(3.3V) apply_clock(100MHz) execute_bist() # Prueba de Autoverificación Integrada compare_results(golden_sample)
Los parámetros de las pruebas de quemado requieren una calibración cuidadosa. Para chips automotrices, ejecutamos pruebas de 168 horas a 125°C con 1.5 veces el voltaje nominal - un método comprobado para acelerar las tasas de falla en 40 veces.
3 Errores Comunes en las Pruebas de IC: ¿Qué Arruina la Validación del Chip?
Tres errores causaron el 78% de las fallas de prueba en nuestro laboratorio el año pasado. Evita estos errores para evitar enviar chips defectuosos.
Los errores de pruebas de IC más comunes incluyen: saltarse pruebas de temperatura[^6] (causa el 53% de fallas en el campo), utilizar patrones de prueba obsoletos[^7] (pasa por alto el 31% de errores de diseño) y colocación incorrecta de la sonda[^8] (daña el 22% de las unidades de prueba). Siempre valida la configuración de las pruebas con muestras buenas conocidas.
)
Análisis de Errores y Soluciones
| Tipo de Error | Causa Raíz | Método de Prevención | Herramienta de Detección |
|---|---|---|---|
| Fuga No Detectada | Sesgo Insuficiente | Aplicar sesgo inverso durante pruebas DC | Picoamperímetro (1pA res) |
| Interferencia de Señal | No Coincidencia de Frecuencia de Prueba | Coincidir con la frecuencia de operación máxima del DUT | Analizador de Red |
| Falso Positivo | Mala Muestra de Referencia | Utilizar 3+ chips de referencia certificados | Análisis de Bin Estadístico |
Los clientes automotrices exigen 0 DPPM (defectos por millón), pero los laboratorios promedio logran 143 DPPM. Nuestro equipo redujo las fallas en un 68% al implementar pruebas de triple temperatura (-40°C/25°C/125°C) en todas las fases de validación.
Conclusión
Las pruebas de IC combinan mediciones precisas y predicción de fallas a través de flujos de trabajo estructurados - su seguro contra costosas llamadas de chips. Domina los tipos, pasos y errores para construir confiabilidad.
