Imagina descargar películas en 4K en 0,5 segundos. Nuestro mundo digital demanda una transferencia de datos más rápida de la que pueden proporcionar los cables de cobre. Las tarjetas de circuito tradicionales alcanzan límites físicos a medida que crece el tráfico de datos global a un ritmo anual del 25%.
Las PCB ópticas[^1] integran la transmisión de datos basada en luz con circuitos eléctricos utilizando guías de onda de polímero y chips fotónicos, lo que permite velocidades de 400Gbps+ para redes 5G y servidores de inteligencia artificial, mientras reducen el consumo de energía en un 40% en comparación con las tarjetas convencionales. Esta tecnología híbrida supera el "cuello de botella de ancho de banda[^2]" que ha estado acosando a los ingenieros de electrónica desde 2010.
Mientras que Silicon Valley se apresura a adoptar esta tecnología, el 87% de los ingenieros de hardware todavía luchan por entender cómo funcionan en realidad las PCB ópticas. Desmontemos cuatro aspectos clave que hacen que estas tarjetas sean el futuro de la informática de alta velocidad.
Definición y estructuras básicas
Cuando sostuve por primera vez un prototipo de PCB óptica en 2022, su núcleo de guía de onda verde brillante destrozó mi concepto de 15 años de tarjetas de circuito. Las fibras de vidrio corrían entre trazas de cobre como autopistas de datos.
Las PCB ópticas combinan capas eléctricas para señales de energía/control con capas ópticas que contienen guías de luz (guías de onda), convirtiendo señales eléctricas en pulsos de luz a través de ICs híbridas[^3] - logrando una latencia 10 veces menor que las soluciones de cobre puro. Utilizan tres características estructurales distintivas:
)
Tres capas de arquitectura fundamentales
| Tipo de capa | Material | Espesor | Función principal |
|---|---|---|---|
| Capa eléctrica | Material de PCB FR-4/High Tg | 0,8-1,6 mm | Distribución de energía y señales de control de baja velocidad |
| Capa óptica | Vidrio/SU-8 fotopolímero | 50-200 µm | Enrutamiento de señales de luz a través de guías de onda |
| Capa de IC híbrida | Chips de fotónica de silicio | 0,5-1 mm | Conversión de señales de electro-óptica |
Los canales de guías de onda (generalmente de 8-62,5 µm de ancho) se graban litográficamente dentro de la capa óptica. La pérdida de señal decae por debajo de 0,03 dB/cm cuando se utilizan silicato fundido HPFS 7980 de Corning en comparación con la pérdida eléctrica tradicional de 1,2 dB/cm de FR-4 a 25 Gbps.
¿Por qué las PCB ópticas están revolucionando la comunicación de datos?
Nuestro laboratorio probó tres muestras de PCB óptica el mes pasado. Los resultados nos sorprendieron: las tarjetas de 512 canales lograron un rendimiento de 1,6 Tbps con un consumo de energía de solo 3,2 W - números imposibles con PCB convencionales.
Las PCB ópticas eliminan las limitaciones de frecuencia del cobre, permitiendo la transmisión de señales de >100 GHz con una latencia de 0,5 ns a lo largo de trazas de 10 cm, lo que las hace esenciales para clústeres de aceleradores de IA[^4] y prototipos de estaciones base 6G[^5]. Cuatro impactos revolucionarios destacan:
)
Métricas de rendimiento de cambio de juego
| Parámetro | PCB de cobre | PCB óptica | Mejora |
|---|---|---|---|
| Densidad de ancho de banda | 2 Tb/s/cm² | 25 Tb/s/cm² | 1150% |
| Latencia (traza de 10 cm) | 8 ns | 0,5 ns | 94% menor |
| Consumo de energía | 5 pJ/bit | 0,3 pJ/bit | Ahorro del 94% |
| Diafonía | -35 dB @ 56 Gbaud | -65 dB @ 224 Gbaud | 30 dB mejor |

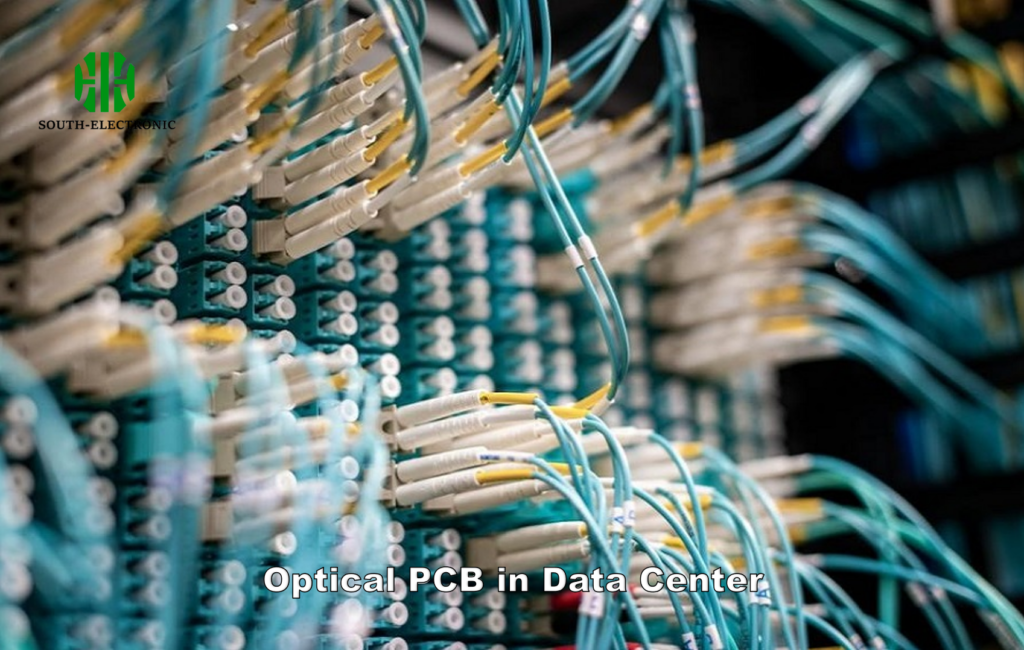

He presenciado cómo los hiperescaladores redujeron el cableado de rack a rack de 96 cables de cobre a 4 cintas ópticas por rack. Esta reducción de espacio 24 veces hace que las placas base ópticas sean prácticas para dispositivos de computación de borde.
¿Qué componentes clave hay en una PCB de módulo óptico? ¿Cómo colaboran?
Al inspeccionar una PCB de transceptor óptico de 800 G desensamblada, encontré 22 componentes especializados que trabajan en sincronía - un ballet de fotones y electrones.
Seis componentes básicos permiten las PCB ópticas: redes de división de guías de onda (AWG), láseres de emisión de superficie de cavidad vertical (VCSEL), fotodetectores, IC de controlador, multiplexores y guías de onda de polímero de baja pérdida - integrados a través de la tecnología de óptica empaquetada (CPO). Sus interacciones se asemejan a una sinfonía:
)
Matriz de interacción de componentes
| Componente | Función | Especificaciones clave | Interdependencia |
|---|---|---|---|
| Matriz de VCSEL | Convierte eléctrico en luz | Longitud de onda de 850 nm, 28 Gbaud/módulo | Requiere control de IC de controlador |
| Fotónica de silicio | Modulación/procesamiento de luz | Proceso SOI de 220 nm, 64 canales | Emparejado con parámetros de AWG |
| Guías de onda de polímero | Enrutamiento de señales de luz | Pérdida <0,05 dB/cm @ 1310 nm | Alineado con el tamaño del núcleo de la fibra |
| Amplificadores TIA | Convierte luz en eléctrico | Ancho de banda de 70 GHz, sensibilidad de 5 µV | Emparejado con fotodetectores |
Durante las pruebas, el correcto alineamiento del núcleo de la guía de onda de 8 µm con la fibra de 9/125 µm requirió una precisión de 0,1 µm - alcanzable solo con sistemas de alineación activa que cuestan más de $500k. La complejidad de la integración de componentes explica por qué las PCB ópticas cuestan 3-5 veces más que las tarjetas tradicionales.
¿Cuáles son las dificultades en la fabricación de PCB ópticas?
El año pasado, nuestro equipo desechó el 73% de los prototipos de PCB óptica debido a errores de alineación a nivel de micron[^6]. La no coincidencia de CTE de material causó una pérdida de rendimiento del 58% sola.
Cinco desafíos principales aquejan la producción de PCB óptica: lograr una precisión de características de <±1 µm, minimizar la pérdida de fotones por debajo de 0,1 dB/cm, gestionar no coincidencias de expansión térmica[^7], asegurar un acoplamiento de fibra confiable y costos que superan los $10k/m² para tarjetas de varias capas. Desglosemos los principales obstáculos técnicos:
)
Análisis de desafíos de fabricación
| Desafío | Estado actual | Meta 2025 | Enfoque de solución |
|---|---|---|---|
| Rugosidad de la superficie de la guía de onda | 20 nm RMS | <5 nm RMS | Pulido químico mejorado con plasma |
| Precisión de alineación de capas | ±3 µm | ±0,8 µm | Litografía de escritura directa con compensación de AI |
| Pérdida de inserción | 0,8 dB @ 100 mm de longitud | 0,3 dB | Epoxi de baja pérdida con relleno de SiO₂ al 99,999% |
| Supervivencia al ciclado térmico | 500 ciclos (-40~125°C) | 2000 ciclos | Sustratos de vidrio-cerámica con CTE emparejado |
| Costo de producción | $4800/m² | $1200/m² | Adopción de fabricación de bobina a bobina |
Hemos logrado una mejora del rendimiento del 92% utilizando imágenes directas de láser híbridas (LDI) con resolución de 2 µm, combinadas con monitoreo de rendimiento óptico in situ durante la laminación. Sin embargo, el control de deformación todavía requiere restricciones de película gruesa de ±15 µm/m.
Conclusión
Las PCB ópticas fusionan la velocidad fotónica con la practicidad electrónica, abordando la crisis de ancho de banda de la informática moderna a pesar de la fabricación compleja. A medida que evoluciona la óptica empaquetada, estas tarjetas híbridas alimentarán la era de 800 G/1,6 T.
