Ver cómo falla tu diseño de PCB durante la prototipación se siente como ver cómo se quema el dinero. Las limitaciones de tiempo, los defectos ocultos y las revisiones costosas pueden descarrilar incluso los proyectos mejor planeados. Exploraremos cómo navegar estos desafíos de manera efectiva.
Un pruebas de PCB exitosas requiere equilibrar la verificación del diseño con el control de costos. Enfócate en la precisión de los componentes, realiza pruebas eléctricas exhaustivas y planifica estratégicamente las cantidades de muestras. Asociarte con proveedores confiables ayuda a detectar errores de proceso temprano para asegurar la calidad de la producción en masa.
Aunque estos fundamentos establecen el escenario, el verdadero dominio radica en ejecutar cuatro estrategias críticas. Desglosemos cada aspecto clave para transformar tu proceso de prototipación de riesgoso a confiable.
¿Qué Precauciones Deben Tomarse Durante el Proceso de Pruebas de PCB?
Imagina descubrir un error en la huella después de fabricar 100 tarjetas. Un detalle pasado por alto puede costar semanas de rework. La prevención comienza con la verificación sistemática en cada etapa.
Exige la verificación de 3 capas: 1) Coincide las huellas de los componentes con las partes reales 2) Confirma la accesibilidad de los puntos de prueba 3) Valida la gestión térmica a través de la simulación. Implementa la inspección óptica automática (AOI) y las pruebas de escaneo de frontera para detectar el 97% de los defectos de ensamblaje temprano.
Tres Pilares de una Prueba Efectiva
| Etapa de verificación | Actividades clave | Defectos comunes |
|---|---|---|
| Validación de diseño | Coincidencia de huellas, comprobaciones de DFM | Tamaños de pads incorrectos |
| Selección de proceso | Aprobación de la pila de capas, selección de acabado de superficie | Cálculos de impedancia incorrectos |
| Protocolo de prueba | Combinación de prueba de sonda voladora + prueba funcional | Cobertura de prueba incompleta |
Solicita a tu proveedor que proporcione:
- Informe de inspección de clase 2 IPC-6012
- Certificaciones de materiales raw
- Análisis de secciones transversales de agujeros revestidos
Realiza pruebas de ciclo térmico más allá de los requisitos estándar - una vez evité fallos en el campo probando tarjetas a -40°C a 125°C a pesar de que el rango de temperatura calificada del producto era de 0-70°C.
¿Cómo Controlar Razonablemente la Cantidad de Pruebas de PCB para Equilibrar los Costos y los Requisitos de Pruebas?
Pedir 50 prototipos cuando 10 son suficientes desperdicia $1,200+ en la mayoría de los casos. Pero submuestrear riesgos pasar por alto defectos críticos. La solución radica en la planificación de cantidad estratégica.
Calcula el tamaño de muestra usando: (Parámetros críticos) × (Rondas de prueba) + 20% de almohadilla. Para tarjetas con 5 áreas de alto riesgo que necesitan 3 iteraciones de prueba, haz 5×3×1.2=18 unidades. Combina múltiples pruebas por tarjeta para maximizar los datos por muestra.
Marco de Cálculo de Cantidad Inteligente
| Nivel de complejidad de la tarjeta | Muestras de línea de base | Adicional por característica de alto riesgo |
|---|---|---|
| Básico (1-2 capas) | 5 | +2 |
| Moderado (4-6 capas) | 8 | +3 |
| Avanzado (HDI/rígido-flexible) | 12 | +5 |
Ejemplo de implementación:
- Tarjeta de 6 capas con enrutamiento DDR4 y vias térmicas
- Línea de base: 8 + 3 (DDR4) + 3 (térmico) = 14 muestras
Utiliza el prototipado escalonado:
- Primera tanda: 5 unidades para funcionalidad básica
- Segunda tanda: 10 unidades para estrés ambiental
- Tanda final: 3 unidades para pruebas de cumplimiento
¿Cómo Elegir el Software de Conversión de Diseño de PCB Correcto para Mejorar la Eficiencia de Copia de Tarjeta?
Convertir diseños heredados a menudo consume el 40% del tiempo de ingeniería inversa. La selección de herramientas impacta directamente en lo rápido que puedes modernizar tarjetas existentes sin errores.
Prioriza el software con reconocimiento de componentes inteligentes (OCR + ML) y automatización de alineación de capas. Las herramientas principales reducen el tiempo de rediseño esquemático en un 70% a través de la generación automática de netlist a partir de imágenes de PCB escaneadas.
)
Matriz de Selección de Software
| Característica | Nivel de entrada | Profesional | Empresarial |
|---|---|---|---|
| Imagen-a-Esquema | Precisión del 70% | Precisión del 90%+ | Soporte de tarjetas múltiples |
| Gestión de biblioteca | Básico | Sincronización en la nube | Asistente de partes heredadas |
| Integración de DFM | Ninguno | Comprobaciones en tiempo real | Enlace de proceso completo |
Flujo de trabajo probado:
- Escanear tarjeta → 2. Software alinea capas → 3. Auto-genera lista de componentes → 4. Verifica componentes críticos de forma cruzada
Logré conversiones un 60% más rápidas utilizando software que emparejaba automáticamente códigos SMD poco comunes con equivalentes modernos. Siempre verifica manualmente los componentes de potencia - los sistemas automatizados a menudo pasan por alto las nuances de la calificación de corriente.

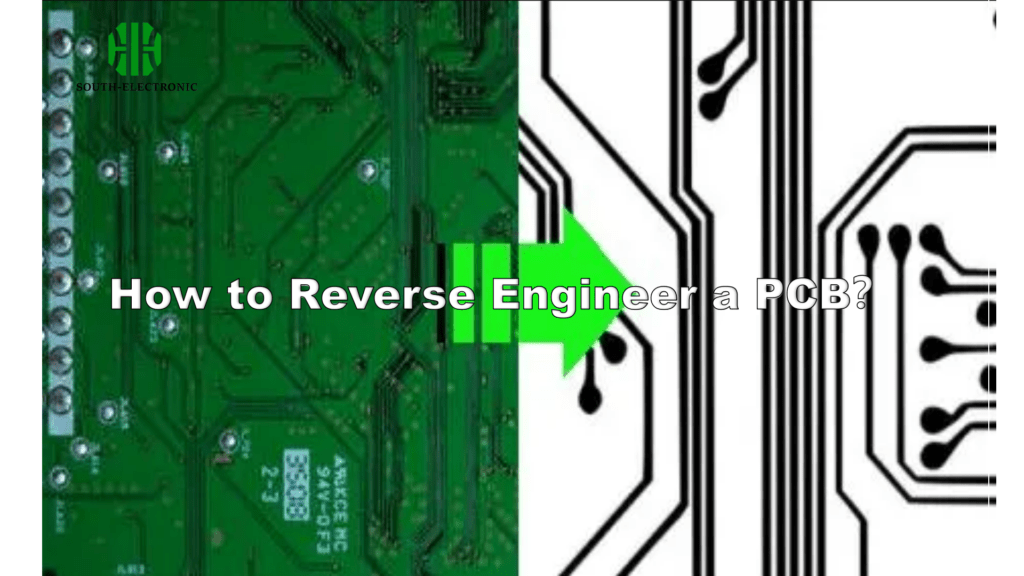

¿Cuáles son las Técnicas de Copia de Tarjeta de PCB?
La copia de tarjeta moderna va más allá del trazado básico. Perder el cambio a técnicas de duplicación inteligentes te deja vulnerable a problemas de integridad de señal y componentes falsificados.
Implementa la tomografía de rayos X 3D para el análisis de capas ocultas y algoritmos de reconstrucción de señal para tarjetas dañadas. Combina estas con bases de datos de proveedores de EMS para autenticar componentes - el 23% de las tarjetas copiadas contienen componentes no coincidentes.
)
Metodología de Copia Avanzada
| Técnica | Aplicación | Impulso de precisión |
|---|---|---|
| Escaneo de ablación láser | Tarjetas multilayer | Reproducción de capa del 99% |
| Modelado IBIS | Recreación de señal | Onda de forma del 85% |
| Trazado de componentes por lotes | Verificación de BOM | Coincidencias del 100% |
Al copiar una tarjeta de servidor de 12 capas:
- Usé la exploración CT para mapear vias ciegas
- Coincidí el código FPGA descifrado con la base de datos de Intel
- Recreé el temporizado DDR4 a través del análisis de protocolo
Siempre agrega 3 modificaciones a los diseños copiados:
- Mejora los patrones de alivio térmico
- Actualiza las huellas de componentes obsoletos
- Agrega puntos de prueba modernos
Conclusión
La prueba estratégica de PCB combina una verificación rigurosa, un muestreo inteligente, herramientas avanzadas y colaboración con proveedores. Enfócate en extraer la máxima cantidad de datos por prototipo mientras mantiene una estricta disciplina de costos - este equilibrio define el desarrollo de hardware exitoso hoy en día.
