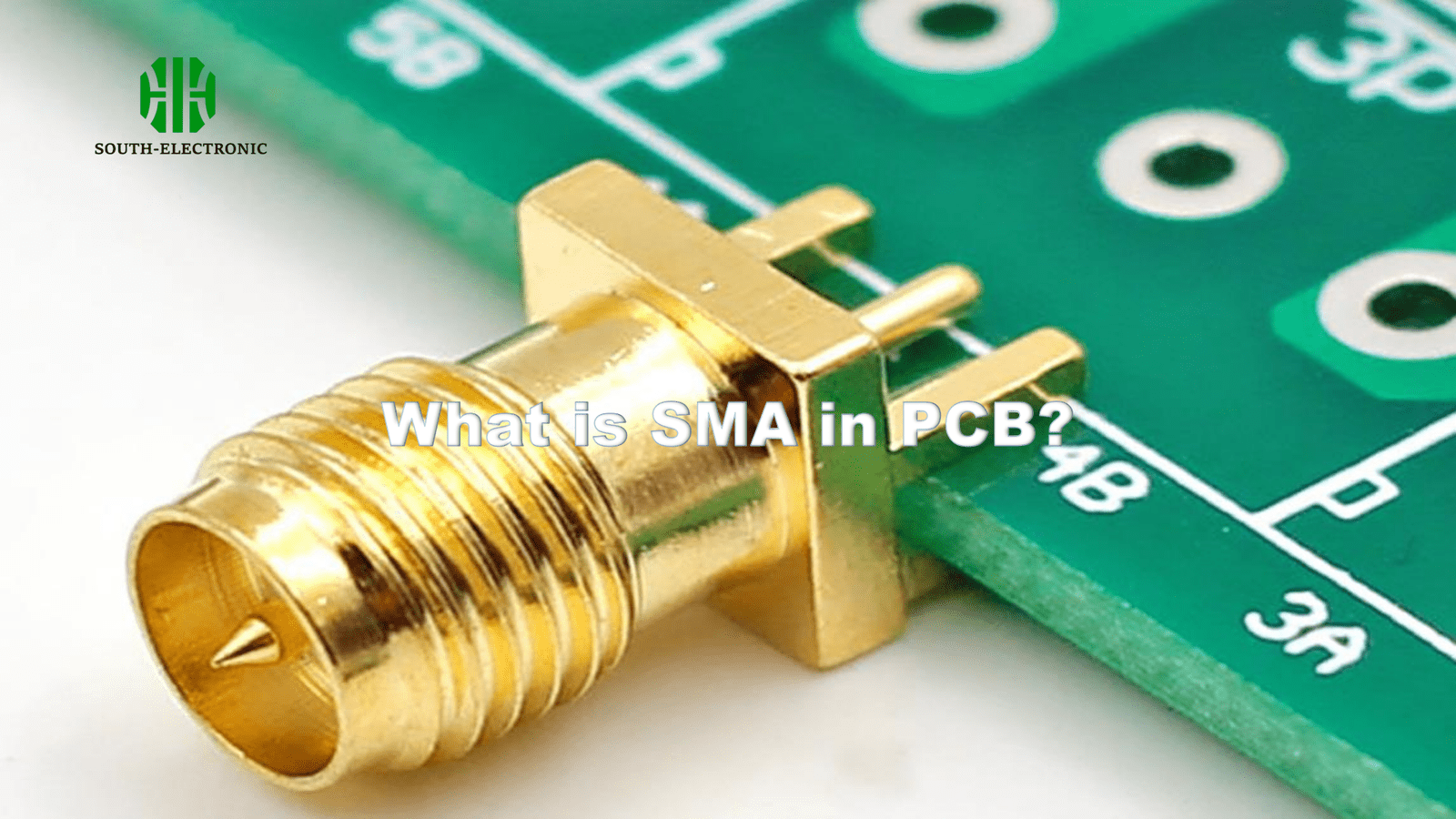

¿Cómo está diseñado estructuralmente el SMA para PCB?
¿Alguna vez se ha preguntado cómo algo más pequeño que una moneda de diez centavos maneja señales de 18 GHz? El diseño mecánico del SMA revela una arquitectura robusta que protege las delicadas vías de RF.
Los conectores SMA utilizan carcasas metálicas concéntricas con acoplamiento roscado hermético, aislamiento dieléctrico de PTFE y contactos centrales mecanizados con precisión para crear vías de impedancia estables de 50 Ω. Esta construcción de grado militar minimiza la pérdida de inserción (<0,1 dB) y soporta vibraciones y temperaturas extremas (de -65 °C a +165 °C).
)
Mecanismo de defensa de tres capas
La eficacia del SMA se basa en el cálculo de las interacciones entre capas:
| Capa | Función | Material utilizado | Especificaciones críticas |
|---|---|---|---|
| Carcasa exterior | Blindaje EMI y soporte mecánico | Acero inoxidable/cobre-berilio | Recubrimiento de oro de 0,5 μm |
| Dieléctrico | Aislamiento de señal | PTFE (teflón) | εᵣ=2,1, tangente de pérdida 0,0003 |
| Conductor central | Transmisión de señal | Latón chapado en oro | Diámetro de 0,9 mm ±0,01 mm |
El acoplamiento roscado (rosca 5/8-24 UNEF) garantiza un blindaje de 360°, crucial para señales en el rango de GHz, donde incluso separaciones de 0,1 mm causan reflexiones. La constante dieléctrica estable del PTFE frente a los cambios de temperatura evita la deriva de impedancia.
¿Por qué son los conectores SMA ideales para aplicaciones de PCB de alta frecuencia?
Cuando su router Wi-Fi pierde señal a 6 GHz, SMA se mantiene alerta. Su capacidad de alta frecuencia se basa en una ingeniería que prioriza la física.
La impedancia de 50 Ω de SMA se adapta a las líneas de transmisión de PCB, evitando reflexiones de señal hasta 18 GHz. La interfaz hermética mantiene una ROE <1,3:1 incluso después de 500 ciclos de acoplamiento, superando a la mayoría de los conectores de RF en estabilidad sostenida de alta frecuencia.
)
Combatiendo las altas frecuencias
Cinco factores clave hacen del SMA un producto excepcional:
-
Gestión del efecto pelicular
El chapado en oro (3-50 μ") de los contactos reduce la resistividad superficial a 2,44 μΩ·cm, un valor crucial para la transmisión de señales de GHz a través de las superficies de los conductores. -
Control de Pérdida Dieléctrica
La tangente de pérdida ultrabaja del PTFE (0,0003 frente a 0,02 del FR4 estándar) reduce la absorción de energía en un 98 % a 10 GHz. -
Supresión de Modo
El diseño de estrangulación λ/4 en los conectores SMA suprime los modos de orden superior por encima de 18 GHz, manteniendo las señales limpias. -
Compensación Térmica
La estructura compuesta de acero inoxidable y PTFE se expande/contrae uniformemente entre -65 °C y +165 °C, manteniendo una estabilidad dimensional de <0,05 mm. -
Efectividad del blindaje
El diseño de triple punto de contacto [https://www.ipc.org/system/files/technical_resource/E7%26S16_01.pdf][^4] alcanza un blindaje de 120 dB a 10 GHz, vital para entornos de RF congestionados.
¿Qué tipos de conectores SMA para PCB existen y en qué se diferencian?
No todos los conectores SMA son iguales. Los tres tipos principales se adaptan a distintos ecosistemas de PCB: si se elige mal, las señales se verán afectadas.

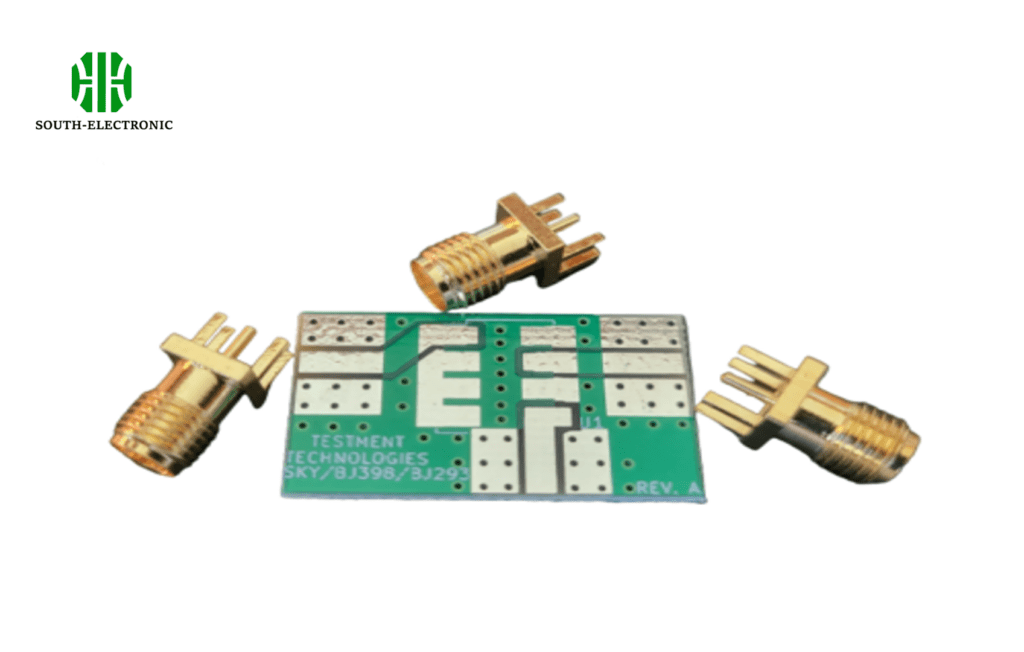

Las principales variantes de SMA incluyen Montaje de borde en PCB (soldadura directa, 0-12 GHz), Montaje superficial (ensamblaje automatizado, 0-18 GHz) y Agujero pasante (alta tensión mecánica, 0-6 GHz). Los grados de material (comercial vs. militar) diferencian aún más las especificaciones de rendimiento.**
)
Matriz de selección de SMA
Diferenciadores críticos entre tipos:
| Parámetro | Montaje en borde | Montaje en superficie | Orificio pasante |
|-----------------|------------------|-------------------|-------------------|| 6 GHz |
| Superficie de la PCB | Espacio de borde de 8,5 mm | Patrón de contacto de 6 x 6 mm | Área de perforación de 10 mm |
| Método de ensamblaje | Soldadura manual | Compatible con reflujo | Soldadura por ola |
| Vibración | Regular | Excelente | Buena |
| Factor de costo | $1,2-$3,5 | $0,8-$2,1 | $0,5-$1,8 |

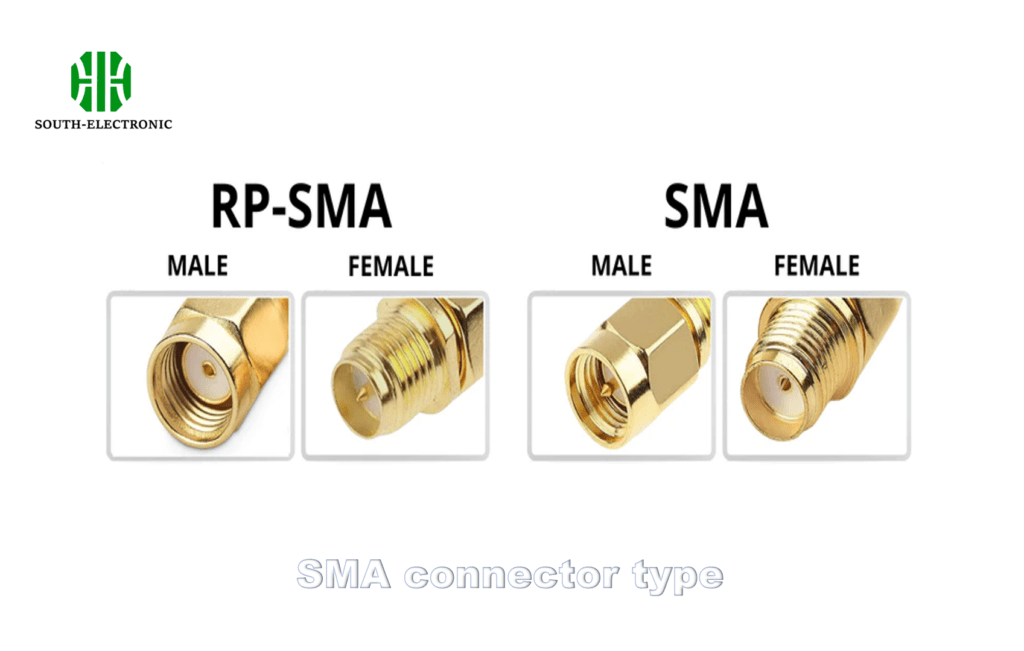

Las variantes con especificaciones militares (MIL-STD-348) añaden capas de pasivación y rangos de temperatura extendidos (de -85 °C a +200 °C), mientras que la polaridad inversa (RP-SMA) intercambia roles para aplicaciones específicas de WiFi/BT.

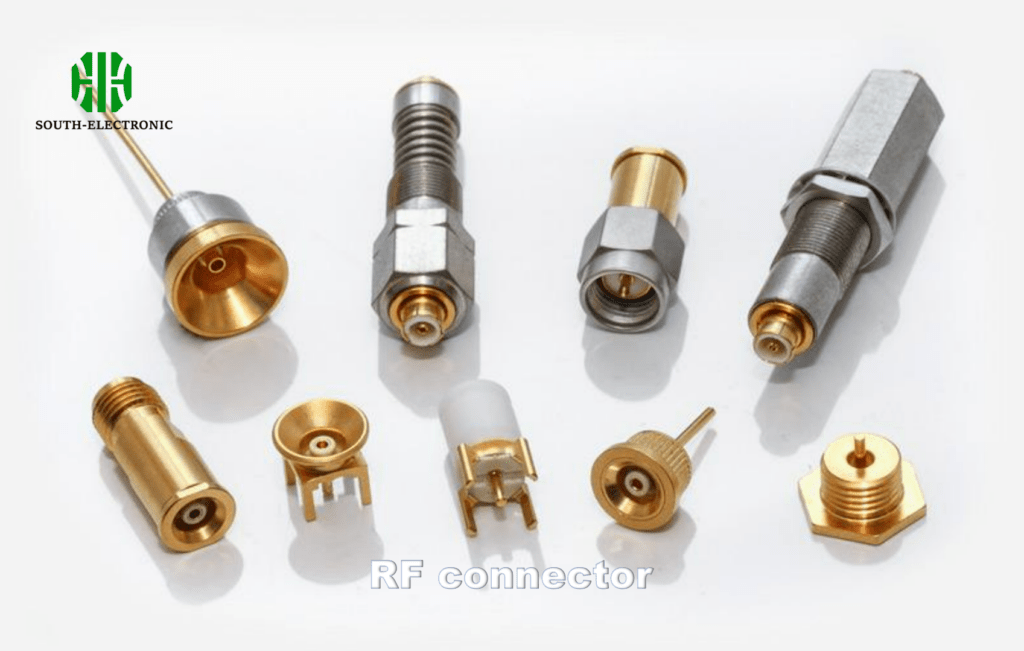

¿Cuáles son las principales ventajas de usar conectores SMA sobre otras interfaces RF?
En el mercado de conectores RF, el SMA juega sucio: con la física. Su superioridad técnica a menudo supera las consideraciones de costo.
En comparación con las alternativas BNC/U.FL, el SMA ofrece un rango de frecuencia tres veces mayor, un blindaje diez veces mejor y una pérdida de inserción un 50 % menor. Los contactos de latón chapados en oro garantizan más de 10 000 ciclos de acoplamiento, frente al promedio de 500 ciclos del BNC.
)
Comparación de interfaces RF
| Métrico | SMA | BNC | U.FL |
|---|---|---|---|
| Frecuencia máxima[^5] | 18 GHz | 4 GHz | 6 GHz |
| Pérdida de inserción[^6] | 0,05 dB a 6 GHz | 0,3 dB a 4 GHz | 0,1 dB a 3 GHz |
| Ciclos de apareamiento | 10 000 | 500 | 30 |
| ROE | 1,3:1 | 1,8:1 | 1,5:1 |
| Blindaje (dB) | 120 | 90 | 60 |
| Rango de temperatura | -65 °C ~+165 °C | -40 °C ~+85 °C | -40 °C ~+85 °C |

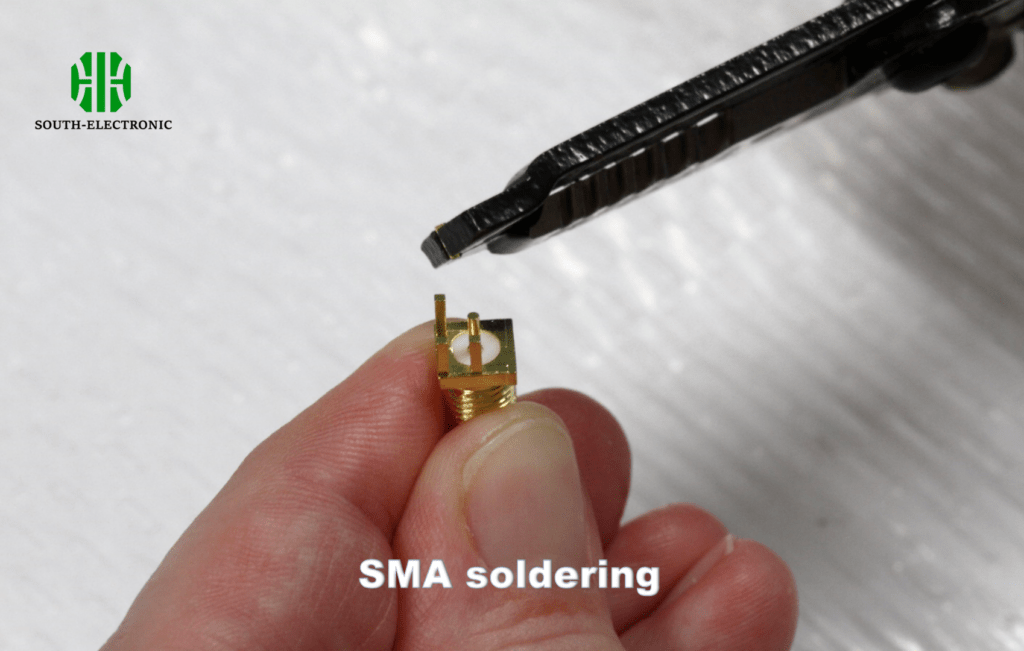

¿Cómo seleccionar e instalar conectores SMA para un rendimiento óptimo de la PCB?
¿Instalar conectores SMA? Es como una microcirugía: un paso en falso puede sacrificar el rendimiento en GHz. Domine estos protocolos de selección y soldadura (https://www.ipc.org/system/files/technical_resource/E9%26S07_03.pdf)[^7].
Seleccione los conectores SMA según tres factores: Necesidades de frecuencia (grados de 6/12/18 GHz), Apilamiento de PCB (adaptación de la constante dieléctrica) y tensión mecánica. Instalar con soldadura a <350 °C con un tiempo de permanencia de <2 s para evitar la degradación del PTFE.**
)
Lista de verificación del protocolo de instalación
-
Diseño de la huella
- Mantener las almohadillas antiadherentes al doble del diámetro del conector (distancia mínima de 5 mm)
- Pistas con control de impedancia (50 Ω ±10 %)
- Utilizar guías de onda coplanares con conexión a tierra por encima de 6 GHz
-
Soldadura
| Parámetros | SAC305 sin plomo | SnPb |
|---|---|---|
| Temperatura máxima | 245 °C ±5 °C | 215 °C ±5 °C |
| Precalentamiento | 150 °C-180 °C | 120 °C-150 °C |
| Tiempo de permanencia | ≤ 2 segundos | ≤ 3 segundos |
- Posmontaje
- Medir la ROE[^8] con el kit de calibración de 3,5 mm.
- Apretar a 8 in-lb con una llave compatible con SMA.
- Aplicar el revestimiento de conformación de silicona solo en las superficies que no se acoplen.
Evitar el "mal de SMA": apretar demasiado a más de 12 in-lb deforma las roscas, lo que aumenta la ROE en 0,5:1 por cada 2 in-lb de exceso de torque.
Conclusión
Los conectores SMA permiten un rendimiento de GHz gracias a la ingeniería de precisión: domine su selección, instalación y mantenimiento para lograr un funcionamiento fiable de las PCB de alta frecuencia en sistemas 5G y aeroespaciales.
