Los dispositivos electrónicos suelen fallar debido a conexiones frágiles. Se producen errores frustrantes cuando se interrumpen las señales. Comprender los tipos de conectores de PCB le ahorrará horas de resolución de problemas.

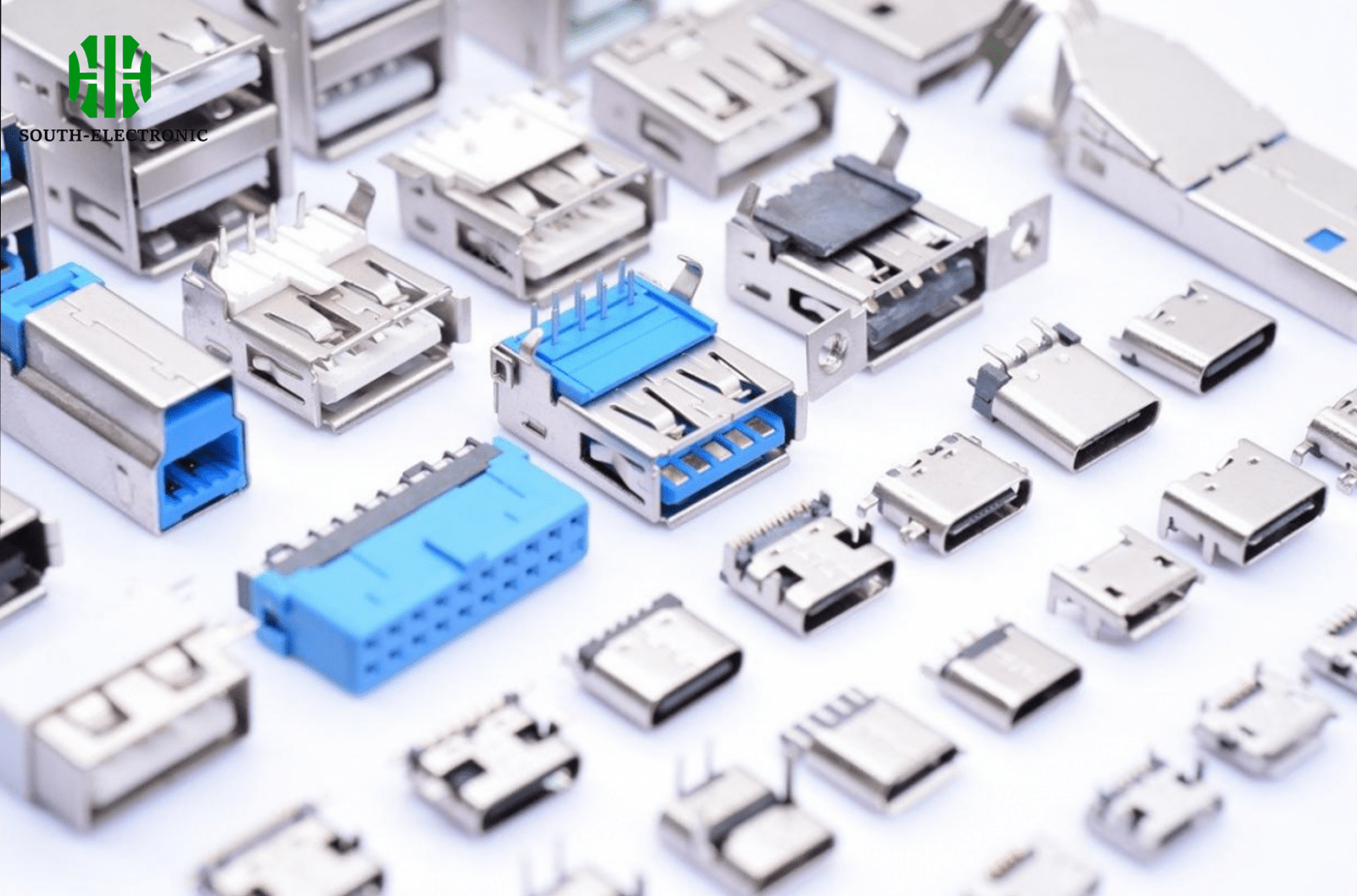

Los conectores de PCB se agrupan en tres tipos principales: placa a placa, que une las PCB directamente; cable a placa, que conecta los cables a los circuitos; y cable a cable, que conecta los cables sin placa. Dentro de estos, encontrará variedades especializadas como conectores de borde de tarjeta, USB o de alta potencia para electrónica.
Este desglose simplifica la selección. Profundicemos en la elección de conectores para necesidades específicas.

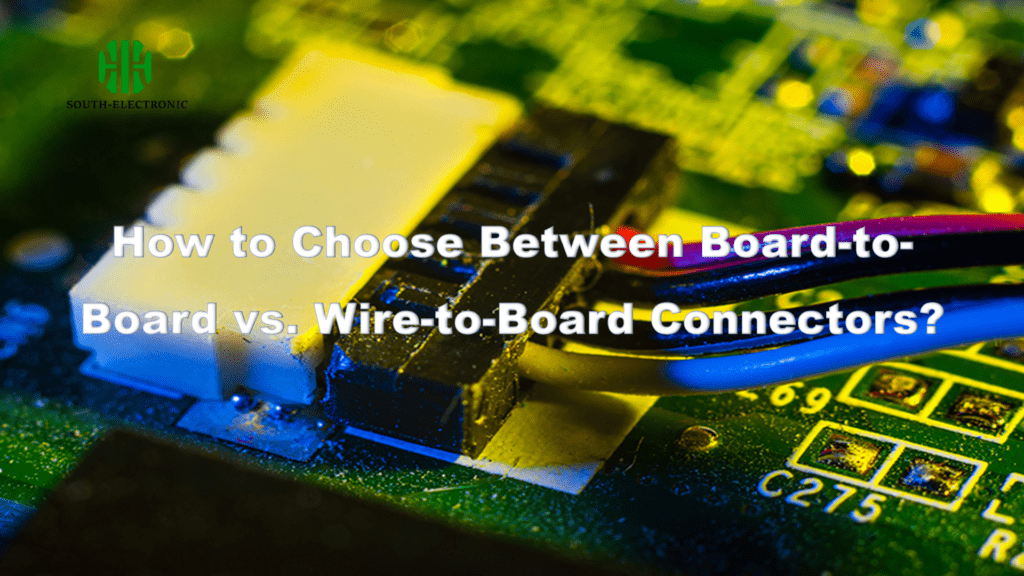

¿Cómo elegir entre conectores placa a placa y cable a placa?
¿Se arriesga a limitaciones de espacio o a la necesidad de conexiones externas? Confundir estos dos tipos crea placas desordenadas. Optamos por la conexión placa a placa para las conexiones internas de dispositivos. Optamos por la conexión cable a placa para las conexiones cable-PCB.
Factores Clave de Selección
| Consideración | Caso de Uso Placa a Placa | Caso de Uso Cable a Placa |
|---|---|---|
| Necesidades de Espacio | Apilamiento compacto o PCB en capas | Cables que entran en las superficies de la placa |
| Flujo de Señal | Comunicación directa con la placa | Interfaz con dispositivos externos |
| Etapa de Ensamblaje | Ubicación de la máquina en fábrica | Conexiones con Servicio en Campo |
| Ejemplos Comunes | Conectores Mezzanine en servidores | Puertos IDC en drones |
| Riesgos de vibración | Bajo (uniones permanentes) | Alto (los cables causan tensión) |
La disposición de las placas de circuito impreso (PCB) dicta la elección. El cableado placa a placa destaca en configuraciones verticales. Las computadoras portátiles modernas apilan los módulos de memoria de esta manera. El cableado cable a placa gestiona los cables de alimentación y señal. Piense en el cableado de sensores en paneles industriales. Ambos ahorran espacio, pero se dirigen a puntos diferentes. La electrónica interna favorece la conexión directa a la placa. Las características externas dependen de la conexión de los cables. Adapte cada uno a la finalidad de la conexión, no a la comodidad.
¿Qué conectores robustos resisten entornos hostiles?
Los conectores comunes se funden, oxidan o agrietan bajo tensión. Las aplicaciones industriales y de exterior exigen robustez.
Seleccionamos conectores circulares con clasificación IP, de bloqueo o de grado militar. Resisten el agua, el polvo y las temperaturas extremas.
Elementos de Diseño de Supervivencia
Los conectores de supervivencia comparten características clave:
- Sistemas de Sellado: Las juntas de goma impiden la entrada de humedad. Las clasificaciones IP67 o IP68 impiden la entrada de polvo y agua.
- Resistencia del Material: Las carcasas de acero inoxidable resisten la corrosión química en entornos marinos o industriales.
- Mecanismos de Bloqueo: Los cierres giratorios mantienen las conexiones durante la vibración constante.
- Límites Térmicos: El aislamiento de silicona protege los contactos desde temperaturas extremas de -40 °C hasta 125 °C.
Los conectores de especificación militar superan las pruebas de impacto y vibración. Los conectores híbridos rectangulares combinan carcasas metálicas y contactos sellados. Las aplicaciones demuestran su resistencia. Los sensores de plataformas petrolíferas requieren impermeabilidad. Los sistemas ferroviarios dependen de accesorios a prueba de vibraciones. El sector aeroespacial utiliza conectores de la serie MIL-DTL-38999. Adapte la severidad del entorno a la clasificación del conector. Nunca confíe en piezas de consumo en condiciones extremas.
¿Son los conectores de resorte y de ajuste a presión mejores que la soldadura?
La soldadura quema los componentes o crea uniones frágiles. Las alternativas ofrecen simplicidad y facilidad de retrabajo.
Preferimos los conectores de resorte/ajuste a presión para la creación de prototipos. La soldadura es la mejor opción para uniones permanentes de alta fiabilidad.
Desglose del método de conexión
| Método | Fortalezas | Debilidades | Mejor implementación |
|---|---|---|---|
| Con resorte | Pruebas rápidas; sin necesidad de herramientas | Desgaste de los contactos después de 500 ciclos | Laboratorios; validación de muestras |
| Ajuste a presión | Ideal para automatización de alto volumen | Sensibilidad a la tolerancia de los orificios | Producción en masa de electrónica de consumo |
| Soldadura | Tasas de fallos a largo plazo más bajas | Riesgos de daños térmicos | Aviación; sistemas de alimentación |
Los conectores de resorte evitan el estrés térmico. Los pines Pogo conectan placas de prueba repetidamente. Los pines de ajuste a presión son ideales para computadoras de automóviles. Se insertan en orificios chapados sin flujo de soldadura. Sin embargo, la vibración los afloja más rápido que la soldadura. La soldadura forma uniones irrompibles en equipos de infraestructura. Cada método satisface necesidades distintas. Equilibre la comodidad con la durabilidad de la conexión.
Conclusión
Seleccione los conectores de PCB según su función: tipo de conexión, resistencia ambiental y método de montaje. Una elección inteligente evita problemas electrónicos.
