Los problemas de impedancia arruinan el rendimiento de las PCB. Las señales se distorsionan y los dispositivos fallan. Descubrí tres tipos de impedancia que solucionan estos problemas. Aprenda sobre ellos para mejorar sus diseños.
La impedancia resistiva[^1] proviene de resistencias, la impedancia reactiva de condensadores/inductores, y la impedancia compleja combina ambas. Comprenderlas previene la pérdida de señal en PCB de impedancia controlada.
Estos tres tipos forman la base de la electrónica moderna. Acompáñeme para explorar conceptos más profundos, como las pistas de impedancia controlada y su importancia para los diseños de alta velocidad.
¿Qué es exactamente la impedancia controlada y por qué es tan importante en las PCB?
Las señales caóticas colapsan los sistemas de PCB. Los errores se multiplican y los dispositivos fallan. La impedancia controlada[^2] salva tus circuitos. La uso a diario para placas de alta velocidad fiables.
La impedancia controlada mantiene una resistencia eléctrica constante en las pistas. Es importante porque las discrepancias provocan reflexiones de señal que corrompen los datos. Esto es fundamental para las PCB que manejan señales de alta frecuencia.
Por qué el control de impedancia previene fallos
Todas las señales se enfrentan a oposición al viajar por las pistas de cobre. Esta oposición se conoce como impedancia característica. Cuando no se ajustan, la energía rebota como ecos en un túnel. Estas reflexiones causan tres problemas principales:
- Errores de datos en señales digitales
- Reducción de potencia en circuitos de RF
- Retardos de sincronización entre sistemas
| Problema | Sin control | Con control |
|---|---|---|
| Integridad de la señal | Formas de onda distorsionadas | Transiciones limpias |
| Transferencia de datos | Pérdida de paquetes | Transmisión sin errores |
| Límites de frecuencia | < 1 GHz | Aplicaciones de 5+ GHz |
Al diseñar interfaces de memoria DDR, especifico trazas de impedancia controlada. Esto garantiza una sincronización de reloj precisa. Sin ella, incluso los procesadores avanzados se comportan de forma impredecible. Las calculadoras de impedancia modernas ayudan a lograr una adaptación precisa, evitando costosas correcciones de posproducción.
¿Cuál es la diferencia entre dieléctrico controlado e impedancia controlada?
Los diseñadores confunden estos términos constantemente. Los proyectos sufren retrasos y los presupuestos se disparan. La claridad evita estos problemas en el proceso de PCB.
El dieléctrico controlado[^3] gestiona propiedades del material como el valor Dk. La impedancia controlada se centra en las dimensiones de la traza. Ambas trabajan juntas; la estabilidad dieléctrica afecta la precisión de la impedancia.
Cómo interactúan los materiales y las mediciones
El dieléctrico controlado constituye la base. Garantiza que el aislamiento entre las capas de cobre mantenga propiedades eléctricas constantes. Esta constante dieléctrica afecta directamente la impedancia a lo largo de las pistas de impedancia controlada. Considere estas relaciones:
| Factor | Función dieléctrica controlada | Enfoque de impedancia controlada |
|---|---|---|
| Capa de PCB | Espesor uniforme del material | Ajuste del ancho/espacio de pista |
| Métrica clave | Constante dieléctrica[^4] (Dk) | Valor de impedancia objetivo |
| Validación | Certificación de materiales | Pruebas de impedancia |
Su apilado de PCB requiere que ambos elementos trabajen en conjunto. Por ejemplo, mis diseños de RF requieren valores de Er específicos para alcanzar los objetivos de impedancia. Esto se vuelve crucial al utilizar tablas de impedancia para trazar configuraciones de microbanda. Verifique siempre ambas especificaciones en sus planos de fabricación. Las variaciones de producción en cualquiera de las dos áreas degradarán el rendimiento de alta frecuencia.
¿Cómo probar la impedancia controlada en PCB?
Los fallos en las pruebas suponen una pérdida de tiempo y dinero. La depuración se vuelve imposible. Estos métodos probados garantizan que sus trazas de impedancia controlada cumplan con las especificaciones.

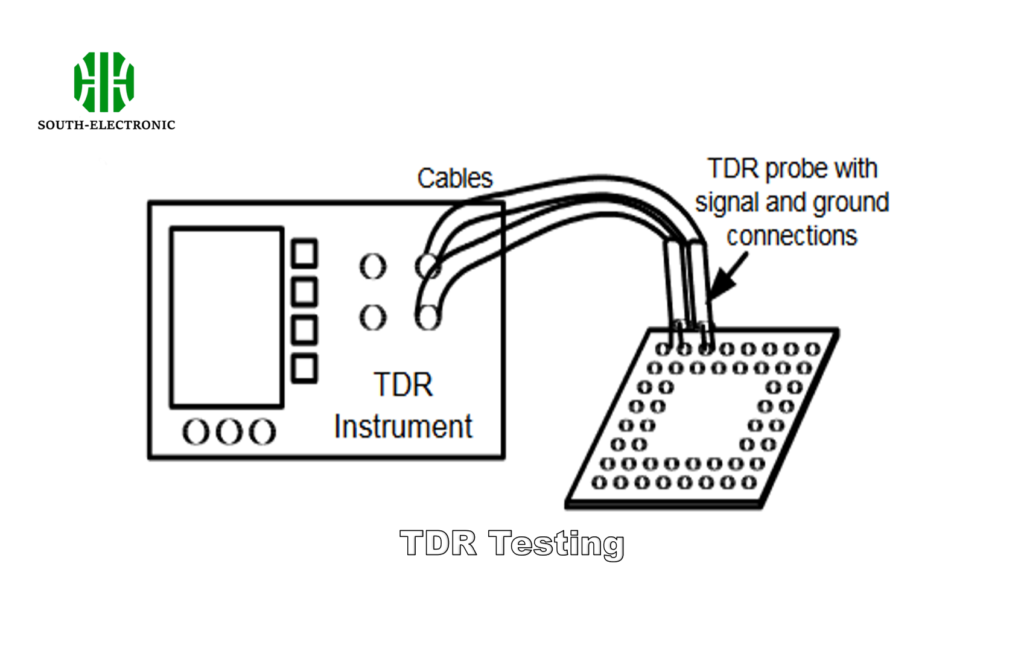

Utilice la Reflectometría del Dominio del Tiempo[^5] (TDR) para pruebas de equipos. Esta tecnología envía pulsos a lo largo de las trazas para medir las reflexiones, mostrando las variaciones del valor de impedancia a lo largo de la trayectoria de la señal.
Metodología de prueba paso a paso
Una verificación precisa implica tanto herramientas de medición como estándares de referencia. Así es como valido la impedancia en producción:
-
Configuración del TDR
Conecte el equipo a las muestras de prueba diseñadas junto con su PCB. Esto proporciona puntos de acceso consistentes. Los equipos TDR modernos proporcionan un análisis preciso de la forma de onda que muestra las desviaciones. -
Muestreo de Sección Transversal
Confirme que las dimensiones físicas de las pistas coincidan con los diseños. Cualquier variación en el ancho o el espaciado dieléctrico altera los resultados. Esto permite detectar defectos de fabricación de forma temprana. -
Estándares de Referencia
Compare los valores esperados con una tabla de impedancia controlada. Esta línea de base ayuda a interpretar correctamente las lecturas de TDR.
| Método de Prueba | Rango de Precisión | Etapa de PCB |
|---|---|---|
| TDR | ±3% Ω | Placas finales |
| Prueba de Cupón | ±5% Ω | Validación de producción |
| Calculadora de Impedancia | ±10% Ω | Fase de Diseño |
Simule los diseños antes de la fabricación utilizando calculadoras de impedancia controlada. Suelo utilizar estas herramientas para predecir resultados en apilamientos complejos. Sin embargo, las pruebas físicas siguen siendo esenciales. Analice siempre varias muestras de placa en todo el panel, ya que pueden producirse inconsistencias en los materiales.
Conclusión
Dominar los tipos de impedancia resuelve los problemas de señal. Utilice técnicas de impedancia controlada para garantizar la fiabilidad de sus PCB. Ahora, a construir mejores placas.
