¿Sus componentes electrónicos se sobrecalientan o fallan bajo cargas de alta potencia? Las placas estándar suelen agrietarse bajo presión. Las PCB de cobre pesado resuelven estos frustrantes problemas de fiabilidad en aplicaciones exigentes.

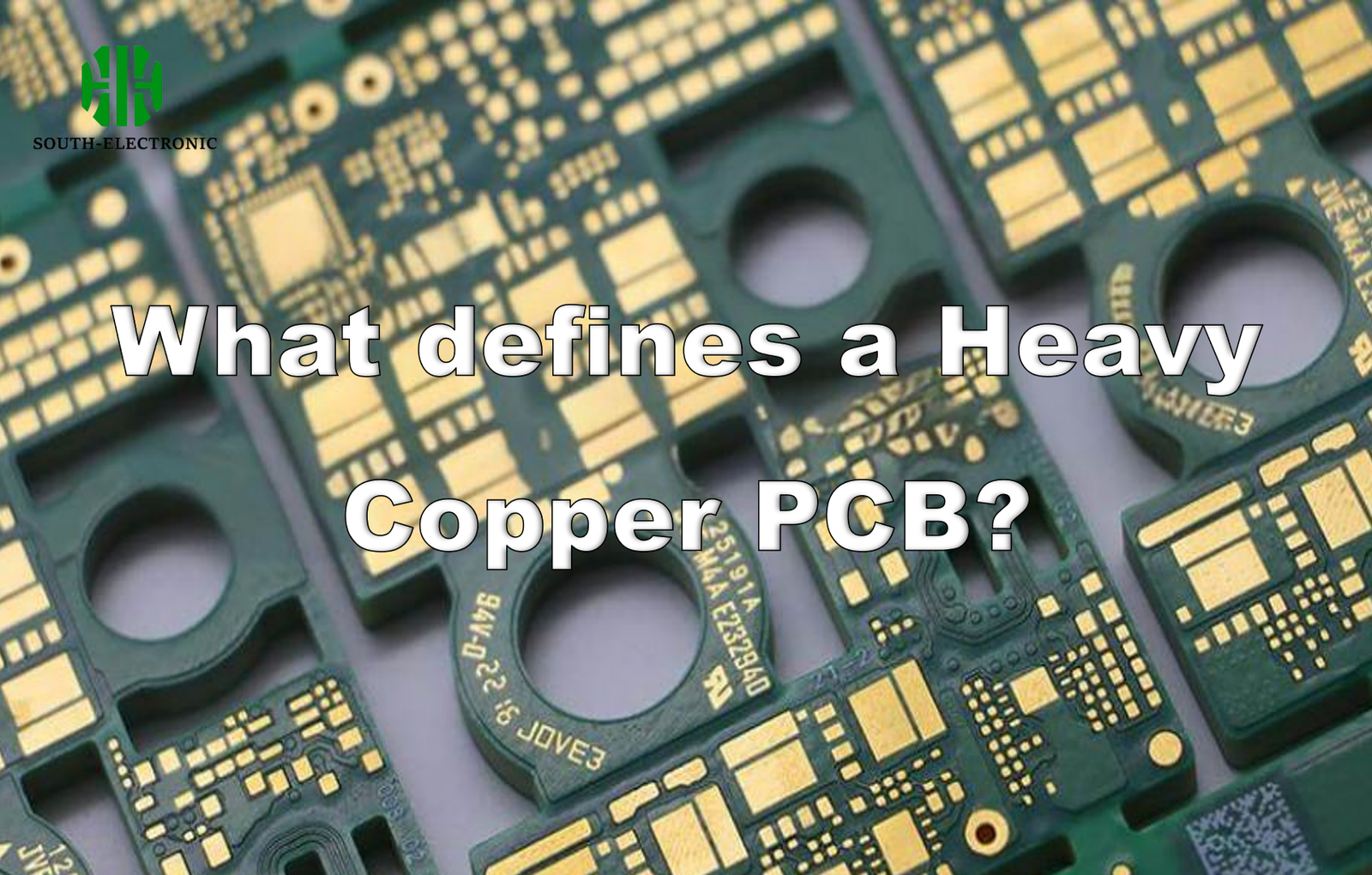

Una PCB de cobre pesado utiliza capas de cobre con un grosor superior a 3 oz/ft² (aproximadamente 0,1 mm) para soportar corrientes extremas. A diferencia de las placas estándar, ofrece mayor capacidad de potencia, mejor disipación del calor y una estructura mecánica más resistente. Esto hace que las placas de cobre pesado sean esenciales para vehículos eléctricos y sistemas industriales donde las fallas no son una opción.
Ahora ya sabe por qué es importante el cobre pesado, pero ¿qué distingue realmente a estas placas? Exploremos las diferencias clave, las soluciones de diseño y los avances en fabricación que las hacen funcionar.
¿Cuál es la diferencia entre una PCB de cobre pesado y una PCB estándar?
¿Tiene problemas con los límites de potencia en sus proyectos de PCB? Las placas comunes se doblan con cargas elevadas. El diseño de cobre grueso maneja 5 veces más corriente sin fundir componentes ni deformar circuitos.
Las PCB estándar suelen usar capas de cobre de 1 a 2 oz, mientras que las de cobre grueso comienzan con 3 oz y pueden llegar a 20 oz. Esta diferencia ofrece ventajas significativas en el manejo de la corriente, la gestión térmica y la durabilidad. Las variantes de PCB flexibles de cobre grueso incluso permiten doblarlas sin agrietar las pistas de cobre.
Desglosando las principales diferencias
Más allá del grosor, las PCB de cobre grueso redefinen el rendimiento de las placas de circuito. Así es como estas diferencias se traducen en beneficios prácticos:
| Artículo | PCB estándar | PCB de cobre grueso | |———|————–|——————|
| Peso del cobre | 0,5-2 oz/ft² | 3-20+ oz/ft² |
| Capacidad de corriente | Baja (1-5 A) | Alta (10-100 A+) |
| Tolerancia térmica | Propensión térmica limitada | Disipación térmica eficiente |
| Resistencia física | Propenso a grietas por tensión | Resiste vibración/fatiga |
| Factor de costo | Menor precio de la placa de cobre | Mayor precio del cobre pesado |
| Vida útil | Años | Décadas |
Las placas estándar funcionan bien para dispositivos de consumo, pero fallan en entornos industriales. Las placas PCB de cobre pesado mantienen un rendimiento estable bajo tensión continua. El cobre adicional crea canales térmicos inherentes, eliminando los puntos calientes que causan fallas del sistema. Si bien la acumulación de cobre pesado requiere una fabricación especializada, las mejoras en la confiabilidad justifican la inversión para sistemas de energía críticos. ## ¿Cómo superar los desafíos de diseño de las PCB de cobre grueso?
¿Alguna vez se ha enfrentado a fallos inesperados durante el prototipado? Los problemas de diseño de las PCB de cobre grueso provocan delaminación de las pistas o defectos de fabricación. Conocer estas trampas le ahorrará meses de trabajo de rediseño.
Aborde las reglas de espaciado con antelación. Utilice el grabado escalonado para evitar socavar el cobre grueso. El cosido térmico de doble cara mantiene el equilibrio de temperatura en toda la configuración de sus PCB de cobre grueso. Estos métodos probados previenen el 90 % de los fallos comunes.
Soluciones prácticas para diseños robustos
El diseño con cobre grueso requiere reglas diferentes a las de las PCB estándar. Cómo prevenir cuatro problemas críticos:
-
Robo de cobre
Problema: Recubrimiento desigual durante la fabricación
Solución: Añadir almohadillas de cobre falsas durante la fase de diseño
Beneficio: Distribución uniforme del cobre entre las capas -
Deformación térmica
Problema: Diferentes tasas de expansión entre el cobre y el sustrato
Solución: Aplicar una distribución equilibrada del cobre
Beneficio: Evita la curvatura de la placa durante el funcionamiento -
Separación de pistas
Problema: Espacios sobregrabados entre conductores
Solución: Separación mínima de 0,3 mm para cobre de 4 oz
Beneficio: Evita cortocircuitos accidentales durante el uso con cargas elevadas -
Fallo de vía
Problema: Grietas en los puntos de conexión
Solución: Utilizar transiciones en forma de lágrima
Beneficio: Vida útil de la vía un 60 % mayor
La implementación de estas técnicas requiere una estrecha colaboración con fabricantes como JLCPCB, expertos en PCB de cobre pesado. Sus guías de diseño incluyen especificaciones para aplicaciones de PCB flexibles de cobre pesado donde la flexibilidad añade complejidad.
¿Se pueden fabricar PCB de cobre pesado sin perder rendimiento ni velocidad?
¿Le preocupa que los retrasos en la producción descarrilen su proyecto? Los talleres avanzados ahora fabrican placas de cobre pesado casi tan rápido como los diseños estándar. Las mejoras en el rendimiento hacen que el precio del cobre pesado sea competitivo.
Sí, los fabricantes mantienen una alta velocidad y rendimiento mediante procesos modificados. El corte por láser reemplaza la perforación mecánica para obtener orificios más limpios. El chapado por pulsos produce un espesor de cobre exacto. Los servicios de PCB de cobre pesado de JLCPCB ofrecen placas fiables de 3-8 oz en ciclos de 72 horas con rendimientos superiores al 98 %.
Tres técnicas revolucionarias que transformaron la producción
Innovaciones recientes solucionaron los cuellos de botella tradicionales. Esto permite la eficiencia de fabricación actual:
1. Grabado diferencial
El grabado tradicional presentaba dificultades con el cobre grueso, lo que a menudo creaba trazas irregulares. Las técnicas modernas utilizan química en dos etapas: la primera crea el perfil del núcleo, mientras que la segunda pule los bordes para obtener ángulos suaves de 90° en capas de más de 280 g. Esto mantiene la integridad de las trazas a la vez que mantiene velocidades de producción compatibles con los flujos de trabajo estándar de PCB.
2. Laminación apilada
Para pesos de cobre extremos superiores a 350 g, los fabricantes aplican múltiples núcleos prechapados. Esto evita las pérdidas de tiempo de chapado y ofrece una mayor previsibilidad del precio de las placas de cobre. Cada paso de laminación añade solo un 15 % de tiempo por capa de peso en comparación con los antiguos métodos de una sola pasada.
3. Control de prensa térmica
Los perfiles de calentamiento precisos evitan la "expresión del cobre" que históricamente causaba el 27 % de los defectos. Las prensas modernas monitorizan la viscosidad de la resina en tiempo real, ajustando la temperatura para que coincida exactamente con los caudales de resina. Este proceso produce placas PCB de cobre grueso más fiables con un espesor dieléctrico constante.
Conclusión
Las placas PCB de cobre grueso solucionan las limitaciones de potencia gracias a su construcción robusta y un rendimiento térmico más inteligente. Estas placas ofrecen fiabilidad donde los diseños estándar fallan.
