Mi portátil me quemó la palma de la mano ayer. El sobrecalentamiento arruina los componentes electrónicos y acorta su vida útil. Los disipadores de calor para PCB salvan los componentes de este calor extremo.

Un disipador de calor para PCB es una pieza metálica que se adhiere a componentes calientes como las CPU. Funciona absorbiendo el calor (conducción) y liberándolo al aire (convección). Esto evita los daños por sobrecalentamiento y mantiene los dispositivos funcionando de forma segura.

Sin los disipadores de calor adecuados, tu dispositivo se convierte en una bomba de relojería. Veamos cómo elegirlos, usarlos y mantenerlos correctamente.

¿Cómo elegir el disipador de calor para PCB adecuado para los componentes?

Observar cómo los tamaños de ventilador incorrectos derretían las GPU me enseñó esta lección. Elegir el disipador de calor incorrecto puede provocar fallos térmicos. Primero, mide tres aspectos.

Adapte los disipadores térmicos a la potencia de salida de los componentes y a las limitaciones de espacio de la PCB. Utilice una calculadora de disipadores térmicos para PCB para obtener las cargas térmicas exactas. Priorice materiales como el aluminio para un coste y una conductividad equilibrados, o el cobre para un rendimiento máximo (en menos de 50 palabras).

Explicación de las métricas clave de selección

Calcule primero todas las variables térmicas. Indique la temperatura máxima nominal (Tj) de su componente, la temperatura ambiente (Ta) y la disipación de potencia (W). Aplique la fórmula: Resistencia térmica del disipador (°C/W) ≤ (Tj-Ta)/W. Si su CPU necesita un máximo de 60 °C con una carga de 10 W en una habitación a 30 °C, la resistencia requerida es ≤3 °C/W. El aluminio suele ser suficiente para disipadores de PCB LED, mientras que el cobre es ideal para transistores de potencia. Las opciones con ventiladores ocupan espacios más reducidos. Mida dos veces las dimensiones de la almohadilla del disipador de PCB: errores de 0,5 mm causan problemas de contacto inestable.

¿Cuál es la diferencia entre disipadores pasivos y activos para PCB?

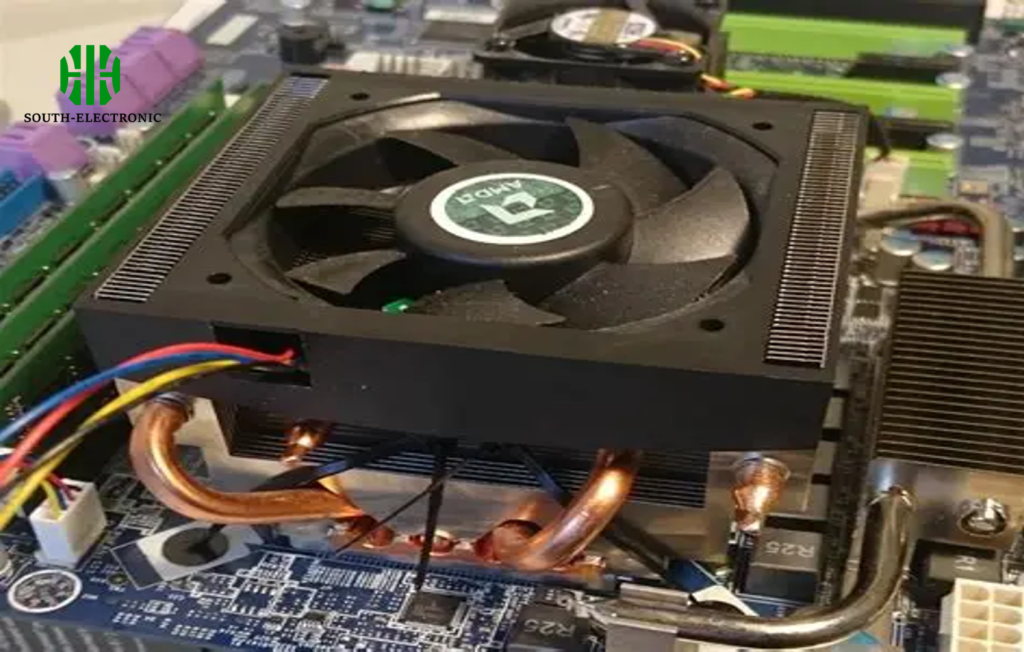

Mi router de red se apagó sin hacer ruido. Sin ventiladores, sin aviso. Los disipadores pasivos carecen de piezas móviles y se basan en un diseño de superficie como aletas para disipar el calor. Los disipadores activos incluyen soluciones de flujo de aire forzado, como disipadores de PCB con sistemas de ventiladores que expulsan el calor de forma eficiente.

Los disipadores pasivos utilizan un flujo de aire natural sin ruido para tareas de bajo consumo, como la carga de circuitos. Los disipadores activos mejoran la refrigeración de 2 a 3 veces mediante ventiladores/bombas, lo cual es vital para PC o servidores para juegos donde los componentes superan los 100 W constantemente en menos de 50 palabras.

Ventajas y desventajas de la capacidad de refrigeración

Los diseños pasivos son ideales en entornos con protección contra el polvo, como decodificadores. Su funcionamiento silencioso es ideal para hospitales u oficinas, pero solo soportan temperaturas moderadas. Los diseños activos resisten mejor las cargas extremas, especialmente con un mantenimiento adecuado. Aplique correctamente la pasta para disipadores de PCB sobre bases de cobre: ​​las capas finas y sin burbujas superan en un 30 % el rendimiento de las aplicaciones más gruesas. Para carcasas sin ventilación, combine aletas con almohadillas térmicas. Recuerde: los ventiladores requieren conexiones eléctricas y generan ruido. Pruebe ambos enfoques en la fase de diseño del disipador de PCB con cámaras termográficas.

¿Cómo mantener los disipadores de PCB? ¿Qué consejos hay para mejorar la refrigeración?

Untar pasta polvorienta en el servidor de un cliente me enseñó los fundamentos del mantenimiento. El polvo destruye la eficiencia del disipador.

Limpie los disipadores trimestralmente con aire comprimido y alcohol isopropílico. Vuelva a aplicar la pasta para disipadores de PCB anualmente. Mejore la refrigeración optimizando las rutas de flujo de aire o cambiando a bases de cobre para configuraciones de disipadores de calor de PCB LED. Monitoree activamente las temperaturas para detectar la degradación en menos de 50 palabras.

Lista de verificación para mejorar el rendimiento

Primero, implemente los pasos básicos. El polvo se acumula como mantas aislantes que bloquean la transferencia de calor, por lo que debe soplar las rejillas de ventilación regularmente sin tocar las delicadas aletas. Actualizar la pasta térmica restaura la conductividad perdida por las microcámaras de aire. La pasta aplicada correctamente mejora la reducción de temperatura en 8 °C, medida en el componente. Para puntos calientes superiores a 85 °C, considere materiales distintos del aluminio que utilizó el disipador térmico original de su PCB. Realice auditorías térmicas mensuales con termómetros infrarrojos al probar nuevas carcasas o ubicaciones. Los extractores activos expulsan mucho polvo, por lo que es recomendable combinarlos con filtros extraíbles.

Conclusión

Los disipadores de calor para PCB convierten el calor destructivo en un flujo de aire seguro mediante un sistema físico inteligente. Instálelos correctamente y manténgalos con esmero para prolongar la vida útil del hardware. Los componentes refrigerados funcionan a la perfección.
