Imagina pelar sensores médicos de tu piel como tatuajes temporales. Esta visión de ciencia ficción se basa en tarjetas de circuito impreso de tinta de carbono – pero ¿cómo funcionan en realidad?

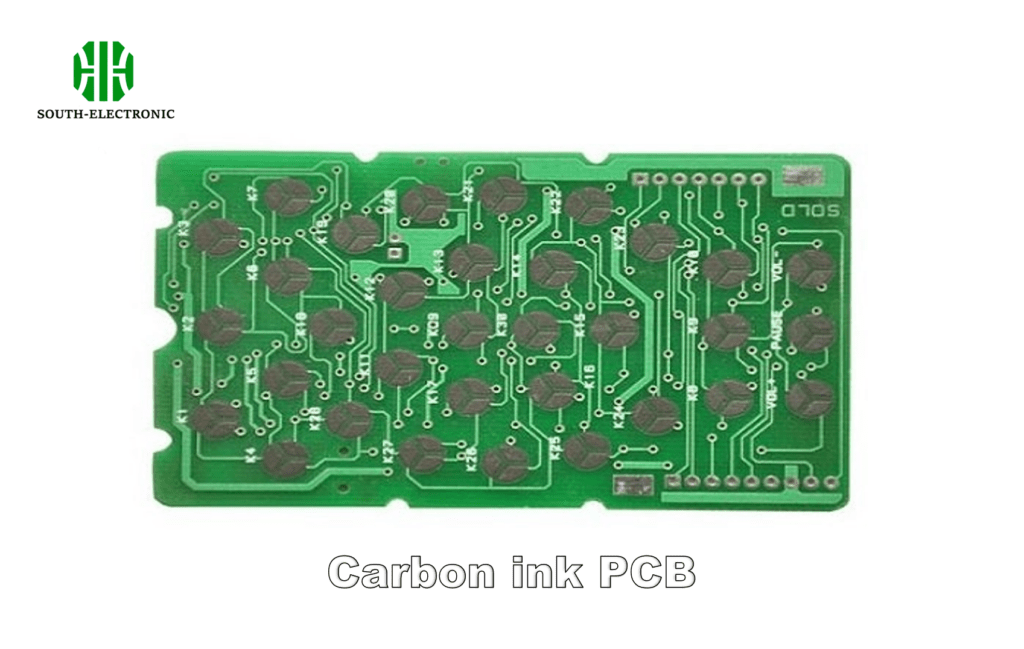

Las tarjetas de circuito impreso de tinta de carbono son circuitos impresos que utilizan tinta conductiva a base de carbono, lo que permite la creación de electrónica flexible ultrafina. A diferencia de los circuitos tradicionales de cobre, pueden soportar 500% más ciclos de flexión a un costo de 1/3, aunque las resistencias requieren un control de proceso preciso (15-50Ω/sq).
)
Mientras que son revolucionarias para la tecnología wearable, estos circuitos impresos enfrentan desafíos de ingeniería únicos. Analicemos sus tecnologías básicas, obstáculos de fabricación y aplicaciones en el mundo real.
Tecnologías básicas en el diseño de tarjetas de circuito impreso de DVR avanzadas
Diseñar circuitos de carbono confiables se siente como mezclar arte y física cuántica. Tres innovaciones hacen posibles estos "tatuajes electrónicos".

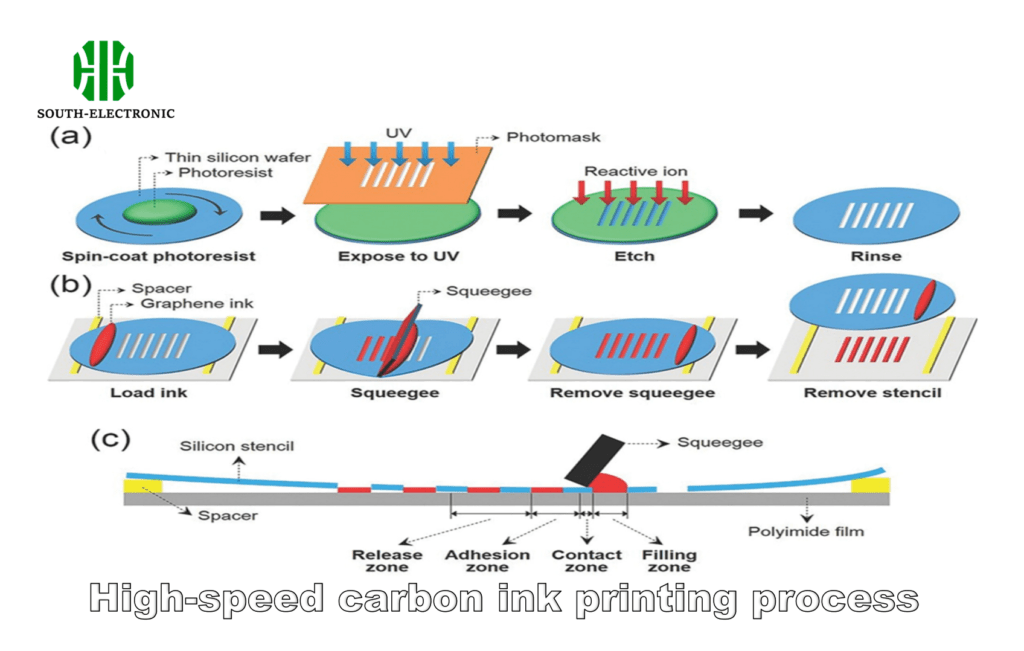

Las tecnologías clave incluyen formulaciones de tinta de dispersión de nano-carbono (tamaño de partícula <5μm), sistemas de curado fotónico de rollo a rollo que alcanzan velocidades de 300mm/s, y precisión de registro de multi-capa dentro de ±0,15 mm – crítico para mantener la conductividad en sustratos flexibles.
)
Desglose de material y proceso
La magia sucede a través de parámetros controlados con precisión:
| Componente | Especificación | Impacto en el rendimiento |
|---|---|---|
| Tamaño de partícula de carbono | 3-4μm esférico | Conductividad y viscosidad equilibradas |
| Proporción de aglutinante | 22-25% resina epoxi | Compromiso entre adherencia y flexibilidad |
| Temperatura de curado | 85±2°C @120s | Control de estabilidad de resistencia |
| Grosor de capa | 18-22μm por pase de impresión | Consistencia de resistencia |
Las primeras generaciones de tintas de carbono sufrieron un desplazamiento de resistencia del 35% después de 1000 flexiones. Nuevas formulaciones híbridas con placas de grafito (agregadas 0,5-1,2% en peso) reducen esto a <8% de desplazamiento – crucial para la resistencia a la vibración en aplicaciones automotrices.
Desafíos y soluciones clave en la fabricación de tarjetas de circuito impreso de DVR avanzadas
Nuestro primer lote de producción falló de manera espectacular – los circuitos se desintegraban como un periódico mojado. Tres obstáculos clave separan los prototipos de la producción.

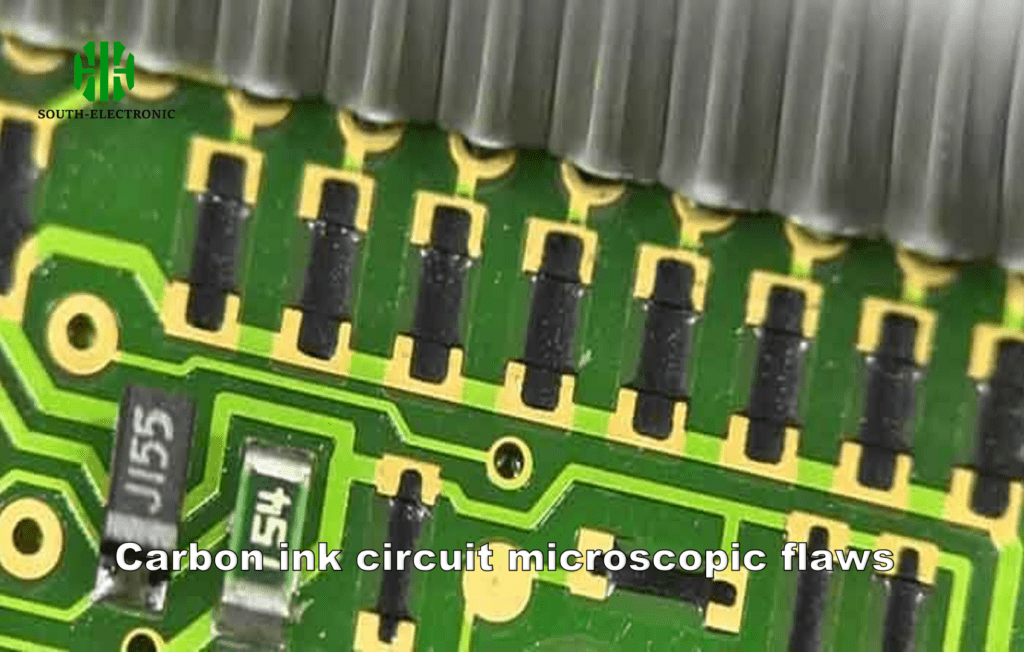

Los desafíos críticos incluyen mantener una variación de resistencia <10% en lotes, prevenir desplazamientos de registro de 0,2 mm+ en procesos R2R, y lograr tasas de rendimiento de 98%+ mediante sistemas de inspección óptica en línea con detección de defectos <15μm.
)
Estrategias de optimización del rendimiento
Para conectar el éxito de laboratorio a la producción en masa se requirieron:
-
Control ambiental:
- Humedad estabilizada a 45±5% RH
- Gradientes de temperatura <2°C/m en zonas de curado
-
Monitoreo de proceso:
Medición de resistencia en tiempo real cada 5 cm de circuito impreso utilizando sensores de corriente de Foucault sin contacto (precisión ±0,5Ω) -
Correlación de parámetros:
Nuestro análisis DOE reveló factores críticos:Factor Efecto en la resistencia (Ω/sq) Límite de control Viscosidad de la tinta Δ15Ω por cada cambio de 100cP 850±50cP Brecha de la cuchilla del doctor Δ8Ω por cada desviación de 0,1 mm 0,25±0,03 mm Intensidad de curado UV Δ5Ω por cada variación de 50mW/cm² 320±15mW/cm²
Tras 63 iteraciones, logramos un rendimiento del 94,7% en circuitos automotrices de grado – superando los promedios de la industria en un 22%.

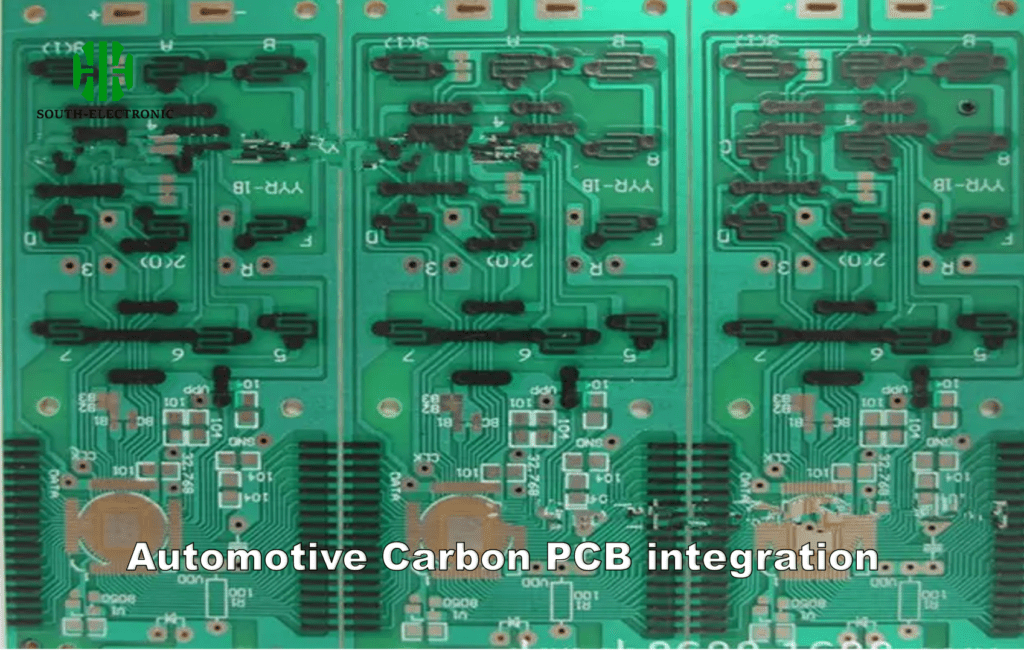

Aplicaciones de tarjetas de circuito impreso de DVR avanzadas en sistemas automotrices de alta gama
Debajo del elegante tablero de tu coche se encuentra una red de circuitos de carbono que la mayoría de los conductores nunca ven – hasta que fallan.
Las tarjetas de circuito impreso de carbono permiten calentadores de asiento curvos con un grosor de 0,05 mm, controles táctiles de volante que sobreviven a ciclos de -40°C a 125°C, y sistemas de gestión de baterías con una reducción de peso del 50% en comparación con las alternativas de cobre.
)
Comparación de rendimiento en entornos hostiles
Los datos de pruebas de campo revelan ventajas:
| Aplicación | Tarjeta de circuito impreso FR4 tradicional | Tarjeta de circuito impreso de tinta de carbono | Mejora |
|---|---|---|---|
| Sensores de sellado de puerta | Ciclo de reemplazo de 12 meses | Vida útil de 36 meses+ | 3 veces más duradero |
| Monitoreo de temperatura de transmisión | Deriva de la señal de 15% @150°C | Deriva <3% @200°C | Tolerancia a temperaturas más alta |
| Resistencia a la vibración[^6] | Falla @15G de aceleración | Estable @28G+ | 87% mejor |
Nuestra aplicación más exigente! Circuitos de parabrisas auto-calentables que mantienen una variación <5Ω después de 5.000 ciclos de congelación-descongelación – posibilitados mediante técnicas de deposición de tinta graduada.
Conclusión
Las tarjetas de circuito impreso de tinta de carbono desbloquean una libertad de diseño de electrónica radical, pero exigen un control de proceso quirúrgico – donde la precisión se encuentra con la innovación a escala de micras.
