A medida que los dispositivos se reducen de tamaño pero sus capacidades se expanden, las tarjetas de circuito tradicionales llegan a límites físicos. Las PCB de IC resuelven esta paradoja a través de una integración revolucionaria, pero ¿qué las hace exactamente diferentes?

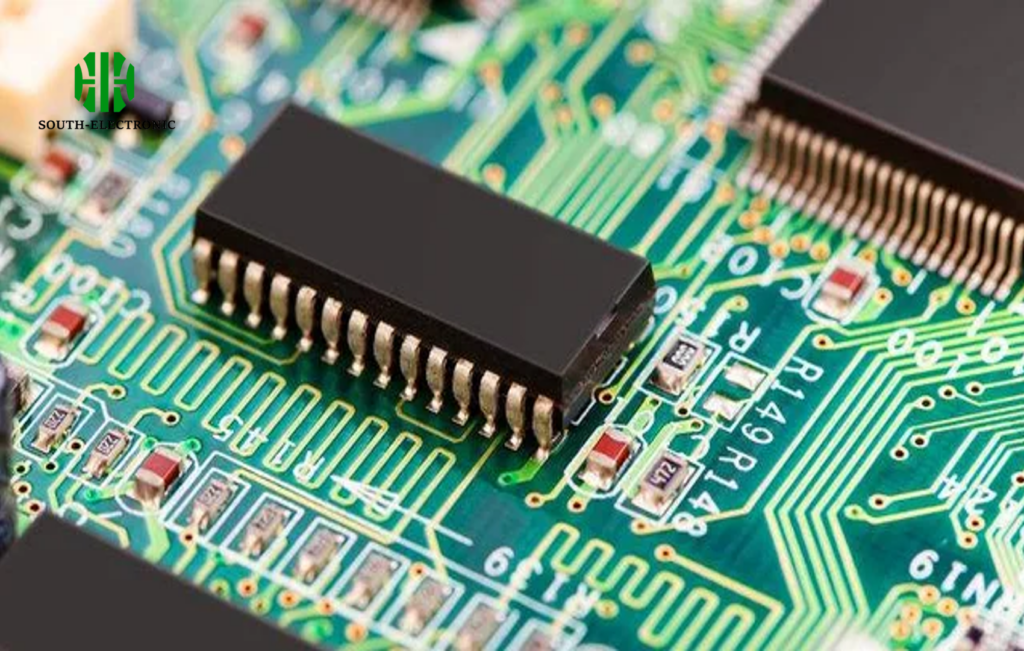

Una PCB de IC (Tarjeta de Circuito Impreso de Circuito Integrado) combina chips de semiconductor y trazas de PCB estándar en un solo substrato. A diferencia de las tarjetas convencionales, esta fusión permite interconexiones ultra-densas mientras mantiene la integridad de la señal, crítica para los teléfonos 5G, los dispositivos médicos implantables y los sistemas de inteligencia artificial de borde.
Desglosemos cuatro aspectos clave que hacen que las PCB de IC sean fascinantes y complejas, comenzando con su arquitectura fundamental.

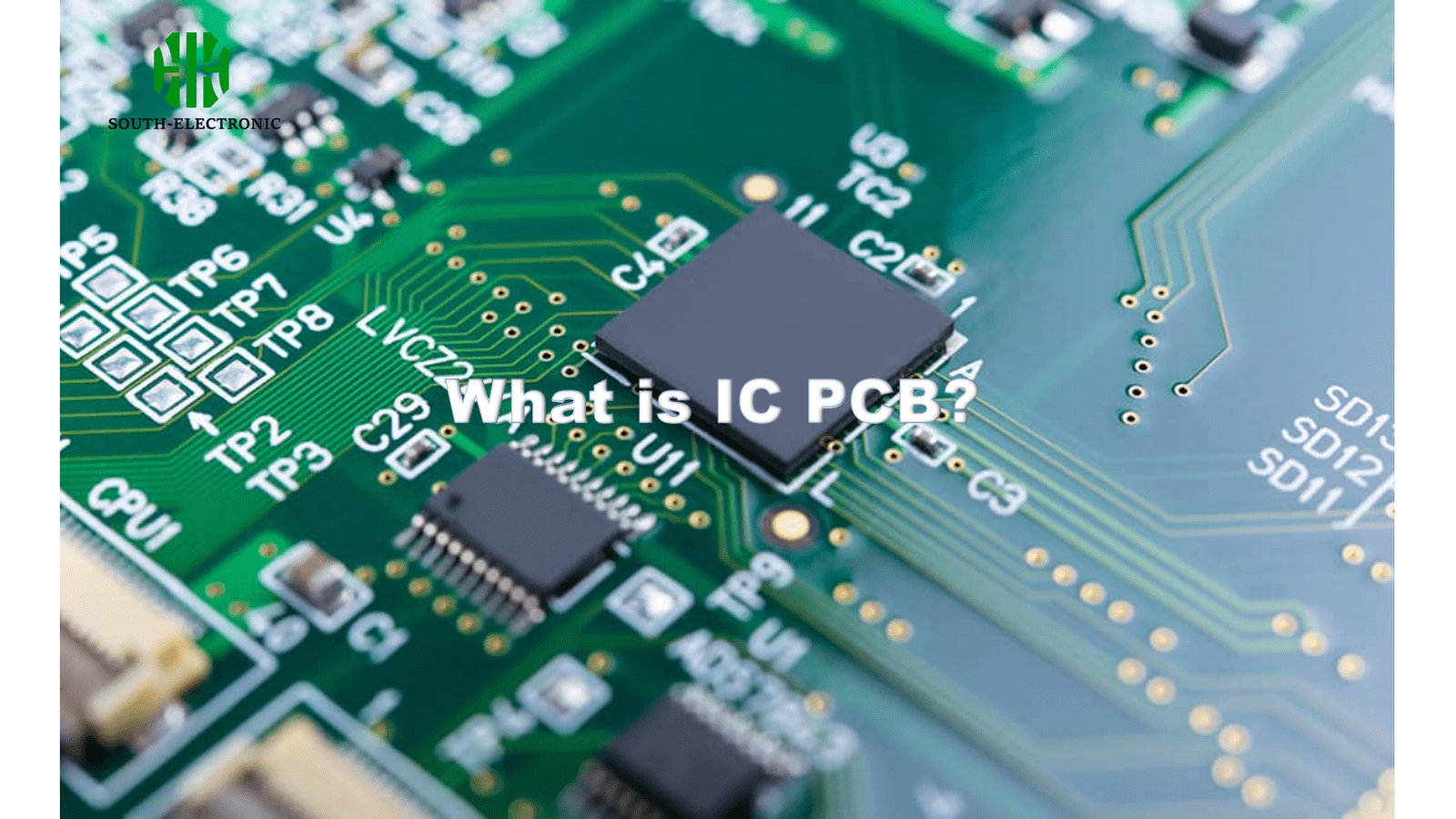

¿Qué es exactamente una PCB de IC y cómo se diferencia de una PCB regular?
Imagínese imprimir microchips directamente en tarjetas de circuito en lugar de soldarlos. Esa es la innovación central de la PCB de IC, pero los detalles de implementación son lo más importante.
Una PCB de IC integra trozos de semiconductor desnudos en el substrato de la PCB utilizando embalaje de nivel de oblea incrustado[^2]. Esto elimina el 97% de las uniones de soldadura que se encuentran en los ensamblajes de PCB tradicionales, reduciendo los puntos de fallo mientras duplica la densidad de conectividad.
)
Desglose estructural
Tres diferencias clave definen la arquitectura de la PCB de IC:
| Característica | PCB regular | PCB de IC |
|---|---|---|
| Montaje de componentes | Chips soldados en la superficie | Trozos de semiconductor incrustados |
| Densidad de interconexión | 100-200 trazas/cm² | 500-1000 trazas/cm² |
| Longitud del camino de la señal | 2-5 mm entre chips | 0,1-0,5 mm intracapa |
Innovación de material
Las PCB de IC utilizan FR-4 modificado con capas dieléctricas ultrafinas de 34 μm, lo que permite microvías con diámetros de 50 μm. Esto admite velocidades de señal de 10 Gb/s+ en comparación con los límites de 1 Gb/s en las tarjetas convencionales.
Gestión térmica
Los chips incrustados transfieren calor a través de vias térmicas llenas de cobre directamente a dispersores de calor de nitruro de aluminio. Esto logra temperaturas de funcionamiento 15°C más bajas que los paquetes QFN montados en la superficie.
Proceso de fabricación
A diferencia del ensamblaje tradicional de pick-and-place, la producción de PCB de IC implica:
- Formación de cavidad mediante perforación láser
- Conexión de trozo con epoxi conductor
- Laminación de construcción secuencial
- Estructuración directa de trazas mediante láser
¿Por qué son cruciales las PCB de IC para el diseño de electrónica moderna?
Cuando el último reloj de Apple agregó el monitoreo de la glucosa en la sangre, las limitaciones de espacio obligaron a rediseños radicales. Las PCB de IC lo hicieron posible, aquí está por qué son indispensables.
Las PCB de IC permiten huellas 60% más pequeñas que las tarjetas convencionales mientras manejan 10 veces más conexiones de E/S. Esto permite a los dispositivos wearables[^3] incorporar biosensores avanzados sin comprometer el tamaño de la batería o la potencia de procesamiento.
)
Aplicaciones que impulsan la adopción
Requisitos de alta densidad
- Teléfonos inteligentes: matrices de antena mmWave 5G necesitan interconexiones de 0,2 mm de paso

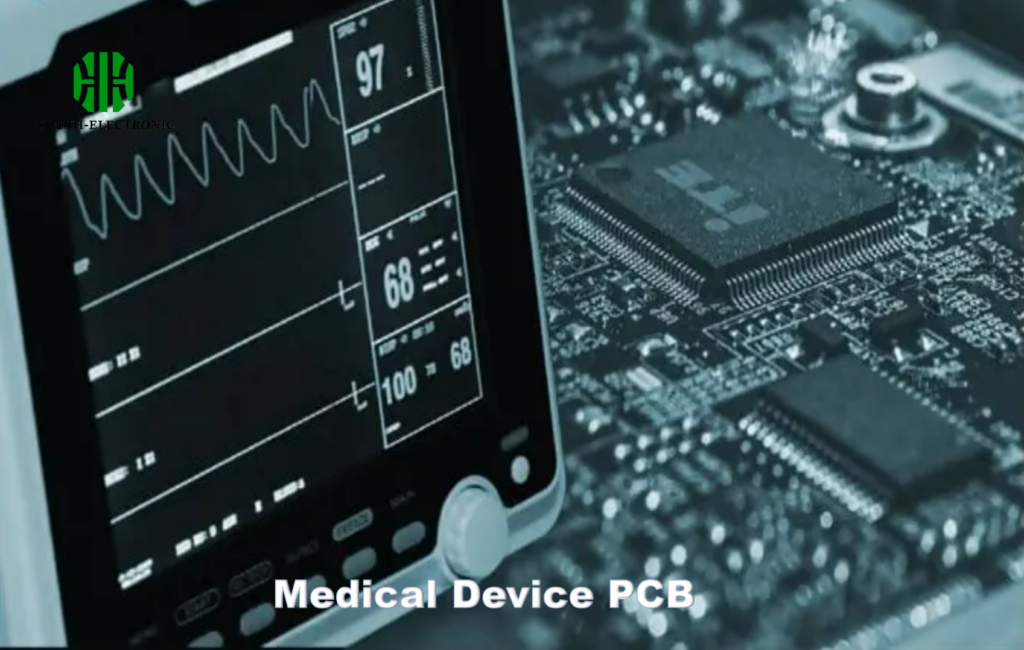

- Implantes neurológicos: interfaces de máquina-cerebro de 512 canales
- Radar automotriz: transceptores de 77 GHz con capacitancia parásita cero
| Métricas de rendimiento | Parámetro | Ventaja de la PCB de IC |
|---|---|---|
| Pérdida de señal | 0,3 dB/cm @ 10 GHz vs 1,2 dB | |
| Acoplamiento | -45 dB vs -28 dB | |
| Integridad de potencia | 5 mV de fluctuación vs 50 mV |
Estudio de caso: Un controlador de vuelo de dron que utiliza PCB de IC logró:
- Reducción de peso del 40%
- Tasa de muestreo de giro triple
- Tiempo de vuelo 2 veces más largo
Consideraciones de diseño clave: ¿cómo optimizar el diseño de la PCB de IC？
Un ingeniero una vez arruinó $200k de PCB de IC al pasar por alto tasas de expansión térmica[^4]. Aprenda de errores como este con estas pautas críticas.
El diseño óptimo de la PCB de IC requiere la codiseño de la colocación del trozo de semiconductor con canales de enrutamiento de alta velocidad. Los factores clave incluyen valores Dk coincidentes en materiales, impedancia controlada desde principios fundamentales y planificación de apilamiento de HDI híbrido.
Matriz de optimización de diseño
| Desafío | Solución | Ejemplo de herramienta |
|---|---|---|
| Integridad de señal | Análisis de solucionador de campo 3D | Ansys HFSS 3D Layout |
| Distribución de potencia | Capas de capacitancia enterradas | Thin core CCL-HD |
| Estrés térmico | Adhesivos con coeficiente coincidente | Henkel ABLIS HR |
| Cumplimiento de DFM | Verificaciones de DRC en tiempo real | Cadence Allegro Constraint Mgr |
Flujo de selección de material
- Comience con Tg (Temperatura de transición vítrea): ≥170°C para reflujo libre de plomo
- Coincidir con CTE: 6-8 ppm/°C con trozos de silicio
- Confirmar la estabilidad de Dk/Df en bandas de frecuencia
Regla general: Todas las trazas de alta velocidad deben seguir la regla de los 3W (separación de trazas = 3x ancho de traza) para prevenir el acoplamiento.

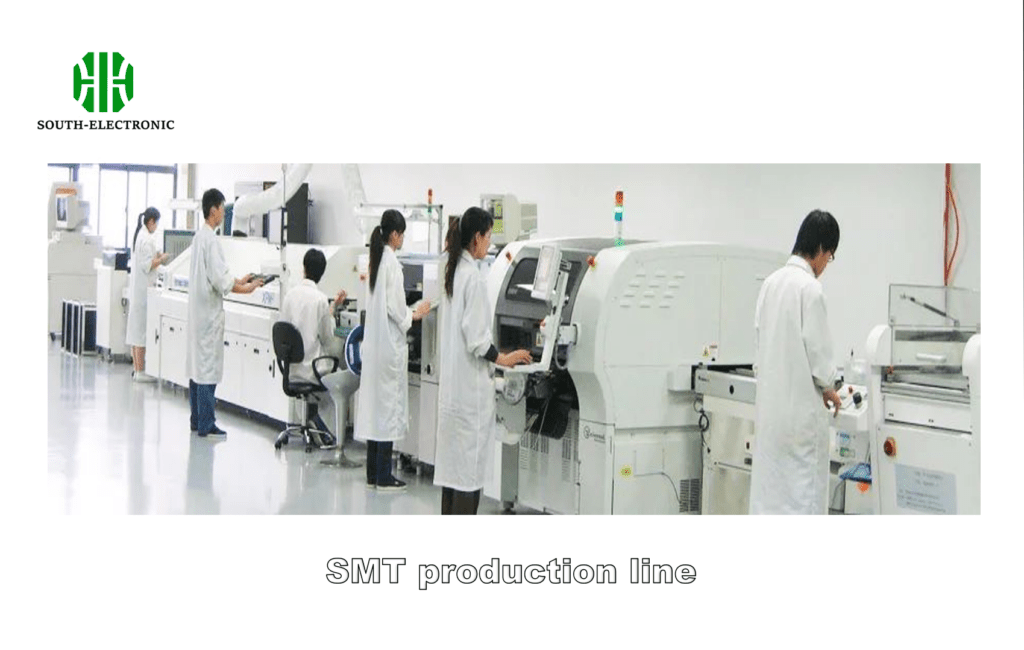

¿Qué debe buscar al elegir un fabricante de PCB de IC?
"Cuando las fábricas recortan esquinas en la alineación de trozos incrustados, lotes enteros se convierten en etiquetas RFID que no se pueden leer". La experiencia de primera mano da forma a estos criterios de selección.
Elija fabricantes con certificaciones ISO-9001 e IATF-16949[^5], 10+ años de experiencia en PCB de IC[^6], y precisión de colocación ≤5 μm. Verifique sus inversiones en I+D - los líderes gastan 8-12% de los ingresos en I+D de embalaje avanzado[^7].
)
Lista de verificación de calificación de proveedor
| Factor | Benchmark | Método de verificación |
|---|---|---|
| Tasa de rendimiento | ≥98% para PCB de IC de 8 capas | Auditoría de informes de prueba final |
| Capacidades de herramientas | Taladros láser ≤30 μm | Solicitud de tarjeta de demostración |
| Banco de materiales | 5+ substratos certificados | Revisión de la lista de proveedores |
| Tiempo de entrega | Plazo estándar de 10 días | Comparación de múltiples cotizaciones |
Conductores de costos ocultos
- Utilización de panel (apuntar a ≥85%)
- Cobertura de prueba (exploración de fronteras obligatoria)
- Consistencia de relleno de via (análisis de sección transversal)
Siempre solicite:
- Datos de prueba de confiabilidad (1000 ciclos térmicos @ -55°C/+125°C)
- Muestras de sección transversal
- Certificaciones de material de terceros
Conclusión
Las PCB de IC permiten una miniaturización electrónica sin precedentes a través de la incrustación de trozos y técnicas de HDI ultra. Dominar su diseño y realidades de fabricación separa los productos de vanguardia de los obsoletos.
