¿Problemas para elegir el material de PCB adecuado? ¿Preocupado por el costo versus el rendimiento¹? Muchos ingenieros enfrentan este desafío, lo que lleva a compromisos en el diseño.

El material de PCB con la mejor relación calidad-precio depende de las necesidades específicas de su aplicación, equilibrando los requisitos de rendimiento con las limitaciones presupuestarias. Aunque el FR-4² es una opción común, sus diversas calidades ofrecen diferentes rendimientos térmicos³ y precios.

Encontrar el equilibrio entre el costo y la funcionalidad es clave para un diseño electrónico exitoso. Exploremos las opciones para asegurar que su próximo proyecto sea robusto y económico, yendo más allá de lo superficial.

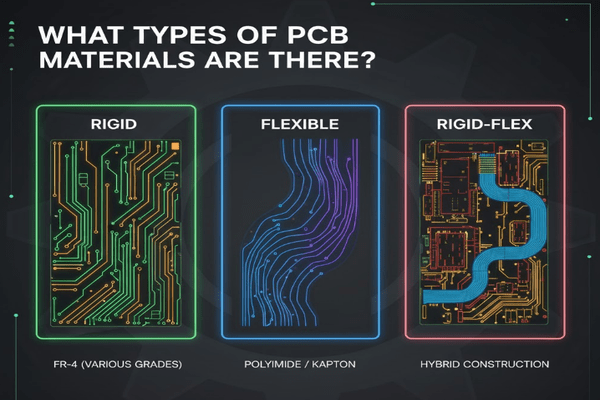

¿Qué tipos de materiales para PCB existen?

¿Confundido por la variedad de materiales de PCB⁴ disponibles? Elegir el incorrecto puede poner en peligro la fiabilidad y el costo de su proyecto. Es un error común.

Los materiales de PCB se clasifican en rígidos, flexibles y rígido-flexibles, cada uno con subtipos como FR-4² (varias calidades), poliimida⁵ y cerámica⁶. Estos ofrecen propiedades eléctricas, térmicas y mecánicas⁷ distintas para diversas aplicaciones.

Cuando empecé a diseñar, pensaba que todas las PCBs eran más o menos iguales. ¡Qué equivocado estaba! Entender los diferentes tipos es fundamental para tomar decisiones informadas.

Entendiendo el espectro de los sustratos de PCB

Los materiales de PCB no son universales. Van desde lo muy básico hasta lo altamente especializado.

• Materiales Rígidos:
  • FR-4 (Ignífugo 4): Este es el caballo de batalla de la industria. Es un laminado de epoxi reforzado con fibra de vidrio. Mis conocimientos me dicen que el FR-4 no es solo un material; tiene grados como TG130, TG150 y TG170. TG, o Temperatura de Transición Vítrea, indica dónde el material se ablanda significativamente. Un TG más alto significa mejor estabilidad térmica. Por ejemplo, un FR-4 TG130 es adecuado para la electrónica de consumo general, mientras que un TG170 podría ser necesario para aplicaciones automotrices o industriales más exigentes donde el calor es un factor.
  • FR-4 de alta Tg: Para aplicaciones que necesitan un mejor rendimiento térmico, prolongando la vida útil de los componentes a temperaturas de funcionamiento más altas.
  • CEM (Material Epoxi Compuesto): CEM-1 y CEM-3 son comunes. CEM-1 es de papel-epoxi, más barato que el FR-4 pero de una sola cara. CEM-3 es un compuesto de tela de vidrio tejida y papel, a menudo utilizado como una alternativa más barata al FR-4 para placas de doble cara.
  • PTFE (Politetrafluoroetileno): Conocido por su excelente rendimiento en alta frecuencia⁸, vital para circuitos de RF y microondas debido a su baja pérdida dieléctrica.
  • Cerámica: Ofrece una conductividad térmica superior y estabilidad dimensional, ideal para aplicaciones de alta potencia o entornos con cambios extremos de temperatura.
• Materiales Flexibles:
  • Poliimida: El material de PCB flexible más común. Puede soportar altas temperaturas y es muy duradero. Mi primer flexible diseño utilizó poliimida, y su capacidad para doblarse sin romperse fue un cambio de juego para un dispositivo compacto en el que estaba trabajando.
  • Poliéster (PET): Una opción más rentable para aplicaciones flexibles menos exigentes, pero con menor resistencia a la temperatura que la poliimida.
• Materiales Rígido-Flexibles:
  • Estos combinan sustratos rígidos y flexibles, ofreciendo lo mejor de ambos mundos. Permiten soluciones de encapsulado 3D, reduciendo la necesidad de conectores y mejorando la fiabilidad.

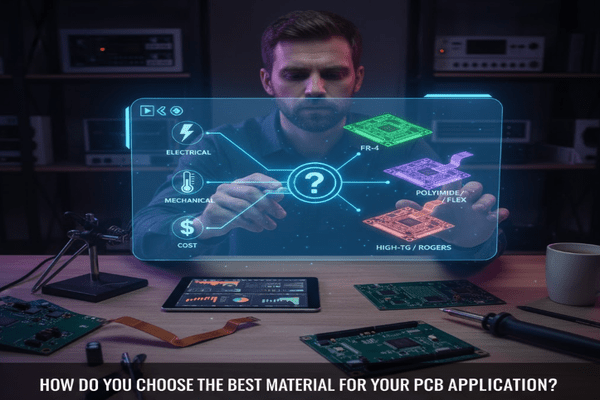

¿Cómo elegir el mejor material para su aplicación de PCB?

¿Le cuesta identificar el material de PCB ideal para su proyecto? Seleccionar el incorrecto puede llevar a problemas de rendimiento o gastos innecesarios. Es un obstáculo común para los diseñadores.

Elegir el mejor material de PCB implica un análisis de compensaciones entre el rendimiento eléctrico (constante dieléctrica, tangente de pérdidas), la gestión térmica (Tg, conductividad térmica), las propiedades mecánicas (flexibilidad, resistencia) y, críticamente, el costo.

Cuando estaba aprendiendo, a menudo elegía materiales basándome en lo que era más fácil o barato. Rápidamente aprendí que comprender las demandas de la aplicación es primordial. Esta visión le ayuda a evitar costosas repeticiones posteriores.

Un enfoque sistemático para la selección de materiales

La selección de un material de PCB no es una tarea sencilla. Requiere una cuidadosa consideración de varios factores.

• Rendimiento Eléctrico:
  • Constante Dieléctrica (Dk): También conocida como permitividad relativa. Para aplicaciones digitales de alta velocidad y RF, un Dk estable y bajo es crucial para mantener la integridad de la señal y la impedancia controlada. Las variaciones en Dk pueden causar retrasos y reflexiones de la señal.
  • Factor de Disipación (Df) / Tangente de Pérdidas: Esto mide la energía de la señal perdida como calor dentro del material dieléctrico. Para circuitos de alta frecuencia, un Df bajo es esencial para minimizar la atenuación de la señal. Materiales como el PTFE sobresalen aquí.
  • Impedancia Característica: El Dk y el espesor del material, junto con la geometría de la traza, determinan la impedancia⁹. Mantener una impedancia consistente es vital para señales de alta velocidad.
• Gestión Térmica:
  • Temperatura de Transición Vítrea (Tg): Como mis conocimientos indican, el FR-4 viene en varias calidades de Tg (130°C, 150°C, 170°C). Por encima de Tg, el material pierde su estructura rígida, volviéndose gomoso, lo que puede causar inestabilidad dimensional. Elija un Tg significativamente más alto que su temperatura de funcionamiento.
  • Conductividad Térmica: Qué tan bien disipa el calor el material. Para electrónica de potencia o placas de alta densidad, los materiales con mayor conductividad térmica pueden ayudar a prevenir puntos calientes y mejorar la fiabilidad de los componentes.
  • Coeficiente de Expansión Térmica (CTE): Esto mide cuánto se expande o contrae el material con los cambios de temperatura. Una falta de coincidencia en el CTE entre la PCB y los componentes puede provocar estrés y fallos en las uniones de soldadura, especialmente en placas multicapa.
• Propiedades Mecánicas:
  • Flexibilidad: ¿Necesita su diseño doblarse? Si es así, se necesitan materiales flexibles como la poliimida. Las placas rígido-flexibles ofrecen una flexibilidad controlada en áreas específicas.
  • Resistencia a la Peladura: La fuerza de la unión entre la traza de cobre y el sustrato dieléctrico. Esto es importante para la robustez durante la fabricación y en uso.
  • Resistencia a la Tracción: La resistencia del material a romperse bajo tensión.
• Costo: Este es siempre un factor. Los materiales de alto rendimiento suelen costar más. Debe equilibrar los requisitos de rendimiento con el presupuesto. A veces, un costo de material ligeramente más alto puede ahorrar significativamente en las tasas de fallo o mejorar la competitividad del mercado.

¿Cuáles son las consecuencias de los defectos en los materiales de PCB?

¿Preocupado por que sus diseños de PCB fallen inesperadamente? Los defectos de material pueden causar problemas catastróficos, lo que lleva a costosas retiradas y daños a la reputación. Esta es una preocupación crítica.

Los defectos en los materiales de PCB pueden provocar cortocircuitos¹⁰, circuitos abiertos, desajustes de impedancia, pérdida de señal¹¹, y una vida útil reducida del producto, lo que afecta directamente el rendimiento y la fiabilidad. Estos problemas a menudo surgen durante la fabricación o la operación en campo.

Una vez trabajé en un proyecto donde usamos una calidad de FR-4 más barata para ahorrar unos centavos. Las placas comenzaron a fallar después de unos meses en el campo debido al estrés térmico. El costo de reemplazar esas unidades superó con creces el ahorro inicial.

El efecto dominó de los materiales defectuosos

Incluso las imperfecciones menores en los materiales de PCB pueden tener consecuencias de gran alcance.

• Fallas Eléctricas:
  • Cortocircuitos: La contaminación o los huecos en el dieléctrico pueden conducir a caminos eléctricos no deseados, lo que provoca que los componentes se sobrecalienten o fallen.
  • Circuitos Abiertos: La delaminación o una mala adhesión del cobre pueden resultar en trazas rotas, lo que lleva a conexiones no funcionales.
  • Desajuste de Impedancia: El espesor o las propiedades inconsistentes del dieléctrico pueden alterar la impedancia característica, causando reflexiones de la señal en líneas de alta velocidad, lo que lleva a la corrupción de datos o a un rendimiento reducido del sistema.
  • Pérdida de Señal Aumentada: Valores de Df más altos debido a impurezas del material o absorción de humedad¹² pueden atenuar significativamente las señales de alta frecuencia, haciendo que el circuito sea poco fiable.
• Fallas Térmicas:
  • Sobrecalentamiento: Los materiales con baja conductividad térmica pueden atrapar el calor, lo que lleva a un envejecimiento prematuro o a la falla de los componentes, especialmente en diseños de alta densidad de potencia.
  • Delaminación: Si la temperatura de funcionamiento excede la Tg del material, las capas de la PCB pueden separarse, lo que lleva a la pérdida de integridad estructural y eléctrica. Por eso es crucial elegir la Tg correcta para el FR-4.
  • Grietas por Estrés Térmico: Los CTEs desajustados entre diferentes capas o entre la PCB y los componentes soldados pueden causar estrés mecánico, lo que lleva a grietas en las uniones de soldadura o incluso en la propia placa, especialmente después de ciclos térmicos.
• Fallas Mecánicas:
  • Durabilidad Reducida: Una adhesión débil o sustratos quebradizos pueden hacer que la PCB sea más susceptible a daños durante el ensamblaje, el envío o el uso.
  • Deformación: La expansión o contracción desigual puede hacer que la placa se deforme, lo que dificulta el ensamblaje y potencialmente daña los componentes.
  • Absorción de Humedad: Algunos materiales absorben humedad, lo que puede degradar las propiedades eléctricas y provocar la delaminación durante el reflow soldering.

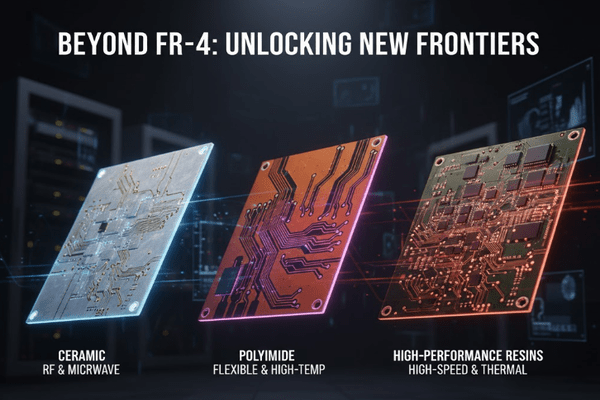

Además del FR-4, ¿qué otros materiales de alto rendimiento pueden elevar el nivel de sus diseños?

¿Sus diseños actuales de FR-4 están alcanzando un límite de rendimiento? Los materiales estándar podrían estar limitando la velocidad o las capacidades térmicas de su producto de próxima generación, dejándolo buscando más.

Más allá del FR-4 estándar, los materiales de PCB de alto rendimiento como PTFE, poliimida, cerámica y resinas de hidrocarburos especializadas ofrecen propiedades eléctricas, térmicas y mecánicas superiores, lo que permite frecuencias más altas, una mejor gestión térmica y el funcionamiento en entornos extremos.

Moverme más allá del FR-4 fue como desbloquear una nueva dimensión en el diseño. Para un proyecto que involucraba radar de alta frecuencia, rápidamente me di cuenta de que el FR-4 tradicional simplemente no sería suficiente. Este avance en materiales especializados cambió completamente mi perspectiva sobre lo que era posible.

Elevando el rendimiento con sustratos avanzados

Si bien el FR-4 es excelente para muchas aplicaciones, algunos diseños demandan más.

• Materiales a base de PTFE (Politetrafluoroetileno) / Teflón:
  • Estos son los elegidos para aplicaciones de RF, microondas y ondas milimétricas. Su Df (factor de disipación) ultra bajo significa una pérdida de señal significativamente menor a altas frecuencias en comparación con el FR-4. Esto se traduce directamente en una mejor integridad de la señal y eficiencia energética para comunicaciones inalámbricas, radar y sistemas satelitales. Lo aprendí de primera mano cuando luchaba con la atenuación de la señal en un prototipo 5G usando FR-4; cambiar a un laminado a base de PTFE resolvió el problema de inmediato.
  • También exhiben una excelente estabilidad de Dk en un amplio rango de temperatura y frecuencia, crucial para un rendimiento predecible.
  • Ejemplos incluyen la serie RT/duroid de Rogers Corporation y los materiales Arlon.
• Poliimida:
  • Aunque también es un material flexible, los laminados rígidos de poliimida ofrecen una estabilidad térmica y resistencia química superiores en comparación con el FR-4. Pueden soportar temperaturas de funcionamiento mucho más altas, lo que los hace adecuados para aeroespacial, perforación de pozos, o automotriz bajo el capó.
  • También tienen buenas propiedades eléctricas, lo que los convierte en una opción viable para aplicaciones de alta fiabilidad donde el FR-4 podría degradarse.
• Cerámica (por ejemplo, Alúmina, Nitruro de Aluminio):
  • Estos materiales cuentan con una conductividad térmica extremadamente alta y una excelente estabilidad dimensional. Son indispensables para la electrónica de alta potencia, la iluminación LED y las aplicaciones de montaje directo de chips donde la disipación de calor es crítica.
  • Su bajo CTE (coeficiente de expansión térmica) coincide estrechamente con el de los chips semiconductores, reduciendo el estrés térmico en las uniones de soldadura.
• Sistemas de Resina de Hidrocarburos (por ejemplo, serie MEGTRON de Panasonic, Isola I-Terra):
  • Estos se utilizan a menudo como alternativas de alto rendimiento al FR-4 estándar para aplicaciones digitales de alta velocidad (por ejemplo, servidores, centros de datos). Ofrecen un Dk y Df más bajos que el FR-4 de alta Tg, mejorando la integridad de la señal y reduciendo la latencia para velocidades de datos muy rápidas.
  • Salvan la brecha entre el FR-4 y los materiales de PTFE puro, ofreciendo un buen equilibrio entre rendimiento y procesabilidad.
• Epoxis Modificados / Mezclas de PPO (Óxido de Polifenileno):
  • Estos a menudo mejoran el rendimiento eléctrico del FR-4 tradicional sin llegar al gasto del PTFE. Ofrecen características mejoradas de Dk y Df, lo que los hace adecuados para aplicaciones de alta velocidad de rango medio.

Conclusión

Elegir el material de PCB adecuado equilibra el costo y el rendimiento, con grados FR-4 para la mayoría, y materiales avanzados para entornos de alta velocidad, térmicos o exigentes.
