¿Alguna vez te has preguntado por qué los ingenieros utilizan "resistencias de cero ohmios" en circuitos que claramente necesitan caminos conductores? Desmitifiquemos este componente paradójico.
Las resistencias de 0Ω [^1] actúan como puentes de circuitos flexibles [^2], permiten revisiones de diseño sin modificaciones en la PCB, simplifican las pruebas y optimizan los flujos de trabajo de ensamblaje automatizado [^3] —todo esto a un costo menor que los jumpers o enlaces de cable.
)
Entender las resistencias de cero ohmios revela cómo los componentes pequeños resuelven grandes desafíos de ingeniería. Desde la depuración de circuitos hasta la producción en masa, exploremos su valor estratégico.
¿Qué es una resistencia de 0 ohmios?
Cuando una resistencia etiquetada como "0Ω" aparece en una PCB, los ingenieros novatos a menudo cuestionan su propósito. No es un limitador de voltaje ni un controlador de corriente.
Una resistencia de 0Ω funciona como un conductor ideal en condiciones nominales, lo que permite a los diseñadores modificar los diseños de circuitos a través de componentes SMT estandarizados en lugar de cableado manual.
)
Más allá de cero: Tres perspectivas prácticas
| Característica | Implicaciones prácticas | Ejemplo del mundo real |
|---|---|---|
| Tolerancia de resistencia | ±50mΩ de resistencia real | Negligible para señales digitales |
| Capacidad de corriente | Dictada por el tamaño del paquete (por ejemplo, 0603: 1A máx.) | Selección de ramificación de fuente de alimentación |
| Compatibilidad de ensamblaje | Compatible con máquinas de ensamblaje SMT de recogida y colocación | Eficiencia de producción automatizada |
Aunque matemáticamente "cero ohmios" no existe, estas resistencias ofrecen ventajas críticas sobre los cables: tamaños estandarizados para el ensamblaje automatizado, puntos de depuración reemplazables y impedancia controlada al conectar secciones de circuito.
Varios usos y ventajas de las resistencias de cero ohmios
¿Por qué utilizar resistencias en lugar de trazas de cobre? Detrás de esta simplicidad se esconden múltiples estrategias de ingeniería.

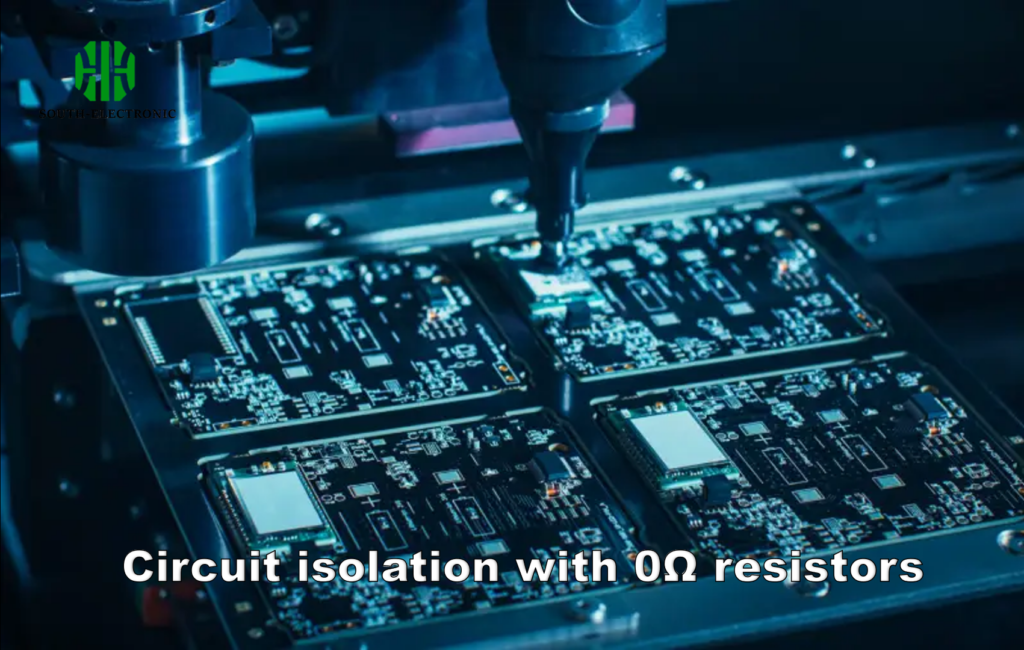

Los ingenieros despliegan resistencias de 0Ω como interruptores de circuitos modulares, aisladores de ruido entre secciones analógicas y digitales, componentes de marcador para control de versiones y sustitutos de fusibles desechables durante la prototipación.
)
4 aplicaciones clave estructuradas
| Aplicación | Ejemplo de implementación | Ventaja sobre alternativas |
|---|---|---|
| Puentes de depuración[^4] | Saltando bloques de circuito sospechosos de falla | No daña el soldado con cables de jumper |
| Control de versiones[^5] | Población de diferentes ramas para variantes de productos | Una sola PCB sirve para múltiples SKUs |
| Separación de tierra | Puesta a tierra en estrella en sistemas de señal mixta | Puntos de reunificación controlados |
| Inserción de puntos de prueba | Medición en circuito sin resbalón de sonda | Alineación de pad de sonda estandarizada |
Un proyecto de prototipo en el que trabajé utilizó 14 resistencias de cero ohmios para habilitar 8 configuraciones funcionales, lo que resultó más barato que fabricar múltiples versiones de PCB.
Consideraciones de diseño al utilizar resistencias de 0 ohmios

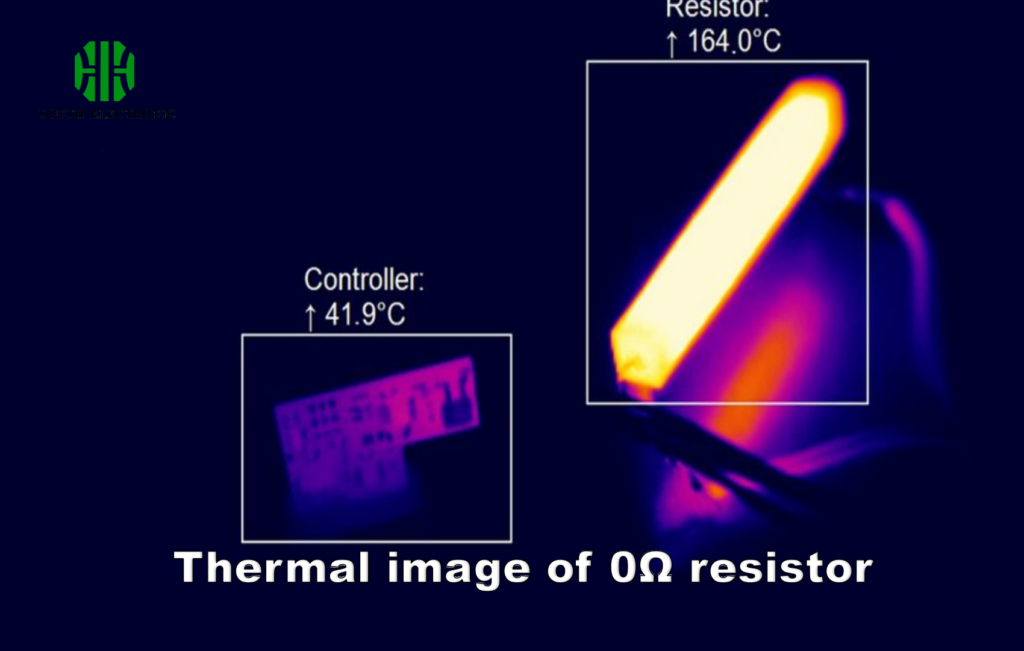

Elegir resistencias de 0Ω no es algo que se haga sin pensar. He visto placas base fallar debido a resistencias sobrecalentadas en caminos de potencia.
Factores clave: calificación de corriente[^6] (dependiente del tamaño del paquete), gestión térmica[^7], tolerancia de caída de voltaje, susceptibilidad a ruido y factibilidad de rework posterior al soldado.
)
Marco de selección de componentes
| Parámetro | Paquete 0402 (1A) | Paquete 1206 (2A) | Compromiso de ingeniería |
|---|---|---|---|
| Capacidad de corriente | 1A continuo | 2A continuo | Tamaño vs disipación térmica |
| Caída de voltaje | ~50mV a 1A | ~20mV a 2A | Pérdida aceptable para lógica vs potencia |
| Resistencia térmica | 250°C/W | 150°C/W | Sensibilidad a la temperatura ambiente |
| Precisión de colocación | Requiere pase fino | Permite soldadura manual | Alineación de la capacidad de producción |
En las placas base de control de motores, priorizo paquetes de 1206 para una mayor tolerancia a la corriente de sobrepico, a pesar de su huella más grande.
0402 o 1206? 5 parámetros determinan la confiabilidad de su circuito
La selección del paquete dicta la confiabilidad en el campo. Una vez, un recuerdo de un dispositivo médico se remontó a resistencias de 0Ω de tamaño inferior.
Elige paquetes basándote en: corriente pico, límites de aumento de temperatura, resistencia a vibraciones, inspeccionabilidad de la unión de soldadura[^8] y requisitos de ciclo de rework.
)
Matriz de decisión de paquete
| Métrica de evaluación | Ventaja 0402 | Ventaja 1206 | Ponderación de criticidad (1-5) |
|---|---|---|---|
| Manejo de corriente | Limitado (1A) | Fuerte (2A+) | 5 para caminos de potencia |
| Rendimiento térmico | Pobre | Bueno | 4 para servicio continuo |
| Fuerza mecánica | Propenso a fracturas | Resistente a vibraciones | 3 para dispositivos móviles |
| Inspección de soldadura | Requiere rayos X | Confirmación visual | 2 para aplicaciones no críticas |
| Facilidad de rework | Requiere habilidad alta | Amigable para principiantes | 4 para prototipado |
Los diseños automotrices a menudo requieren paquetes de 1206 para resistencia a vibraciones, mientras que los wearables se optimizan con 0402 para ahorrar espacio.
Conclusión
Las resistencias de 0Ω ejemplifican el pragmatismo de ingeniería —transformando imperfecciones teóricas en soluciones de circuito asequibles y adaptables a través de la reutilización inteligente de componentes.
