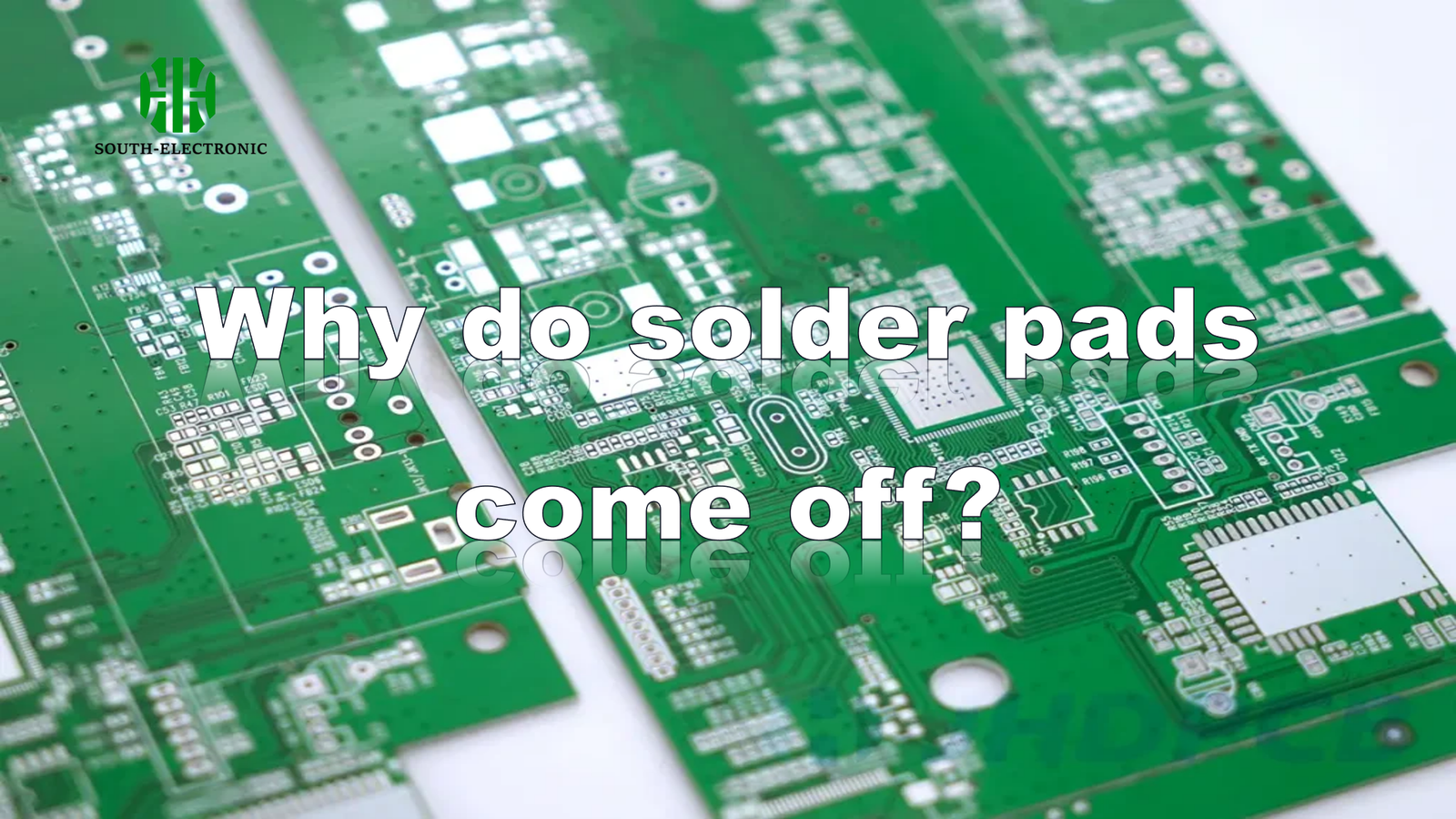

¿Alguna vez has notado que las almohadillas de soldadura de tu placa de circuito se levantan durante el ensamblaje? Ese pequeño disco de cobre que se desprende arruina la conexión de tus componentes. De repente, tu proyecto se detiene por completo. He tenido que arrancar almohadillas de prototipos antes, con costosos retrasos y frustración. ¿Qué desencadena esta pesadilla? Descubramos por qué.
Las almohadillas de soldadura se desprenden debido al calor excesivo, la tensión mecánica o la baja calidad de la PCB. El sobrecalentamiento de la soldadura, la presión de las herramientas o las almohadillas agrietadas causan fallas. La oxidación y las repetidas reparaciones debilitan las uniones. Previene daños controlando la temperatura del hierro y manipulando las placas con cuidado.
Ya hemos visto las causas principales, pero las fallas de las almohadillas ocurren de maneras específicas. Comprender los modos de falla nos ayuda a evitarlas y solucionarlas. También se aplican diferentes estrategias de reparación. La elección de materiales también afecta drásticamente la durabilidad de las almohadillas. Analicemos esto paso a paso.
¿Cómo fallan las almohadillas de soldadura?
Imagínese rehacer un circuito de Raspberry Pi cuando la almohadilla se desprende. ¿Esa sensación de hundimiento? He pasado por eso. Las fallas no son aleatorias. Siguen patrones que podemos predecir. Detectarlas a tiempo salva las placas.
Las almohadillas de soldadura fallan mecánica, térmica o químicamente. Tirar de los cables tensiona las uniones. Los ciclos de calentamiento fatigan los materiales. La corrosión ataca las capas metálicas. Identificar el tipo de falla le ayudará a encontrar soluciones. Siempre es mejor prevenir que reparar.
Tres métodos clave de falla
Las fallas de las almohadillas se dividen en fuerza física, ciclos de temperatura y descomposición química. Vea las diferencias:
| Tipo de falla | Causas | Señales visuales |
|---|---|---|
| Fuerza Mecánica | Componentes forzados, placas dobladas, presión excesiva en la punta de soldadura | Bordes de la almohadilla agrietados, fragmentos de cobre levantados |
| Estrés Térmico | Soldador a más de 300 °C, múltiples retrabajos, calentamiento/enfriamiento rápido | Sustrato ampollado, oscurecimiento alrededor de los bordes de la almohadilla |
| Degradación Química | Residuos de fundente, exposición a la humedad, superficie de cobre contaminada | Oxidación verde, desprendimiento de la superficie, residuos de polvo |
Los incidentes por fuerza mecánica son los más comunes en mi trabajo. Tirar de los componentes tensa las uniones soldadas. El epoxi que une el cobre al sustrato de fibra de vidrio se fatiga. Un tirón fuerte separa las capas permanentemente.
El estrés térmico también es importante. Calentar el cobre lo expande más rápido que la placa subyacente. El calentamiento repetido fatiga la unión. Usar puntas a 350 °C garantiza problemas. Múltiples reparaciones sobrecalientan los puntos débiles. Finalmente, la almohadilla se desprende limpiamente.
Las causas químicas aparecen sigilosamente. El agua o el fundente ácido invaden las superficies de cobre. La oxidación crea interfaces frágiles. Incluso los pads que parecen limpios pueden sufrir corrosión oculta. Por eso las placas envejecen mal.
¿Se puede reparar cualquier pad levantado?
Reparé el pad de un rastreador GPS la semana pasada. ¡Un pequeño éxito! El tiempo importa. Ver cobre roto puede parecer desesperanzado. Pero, dependiendo del nivel de daño, existen soluciones inteligentes. La acción inclina la balanza a tu favor.
Sí, las soluciones sencillas funcionan en pads ligeramente dañados. Si las pistas permanecen intactas, los cables puente reparan las conexiones rotas. En casos irreparables, reconstruye las conexiones de cobre. La superficie determina tus opciones. Yo salvo alrededor del 60% de los pads levantados.
Factores clave de reparación
No todos los pads levantados se pueden reparar. Considere estos elementos:
| Situación | ¿Reparable? | Estrategia de reparación efectiva |
|---|---|---|
| Levantamiento menor (almohadilla parcial) | Sí | Aplique pegamento epoxi + refuerzo de hilo de soldadura |
| Almohadilla desprendida, pista aún conectada | Sí | Puentee el cable de reparación a la pata del componente |
| Almohadilla y pista completamente rotas | Limitado | Redirija la conexión a través de las áreas no utilizadas de la placa |
| Daño en las pistas circundantes | No | Reemplace la sección afectada de la placa |
Los levantamientos parciales son las soluciones más fáciles. Aplique epoxi conductor debajo de la almohadilla. Presiónela suavemente para aplanarla. Luego, suelde el componente con cuidado. Esto funciona si el cobre no está roto.
Para pistas cortadas, redirija la funcionalidad. Encuentre los puntos de circuito más cercanos. Suelde los cables de los componentes allí. Mi tasa de éxito cae por debajo del 40% cuando las pistas principales se levantan. Las tomas de tierra complican las cosas.
Las almohadillas irreparables necesitan un rediseño. A veces descarto la placa. Prevenir cuesta menos que realizar reparaciones heroicas posteriormente. La calidad del material cambia drásticamente los resultados.
¿Cómo afectan los acabados superficiales y la calidad de los materiales de las almohadillas de soldadura a tu circuito?
Construí diez sensores de temperatura el año pasado. Cinco placas baratas fallaron. La calidad de la superficie de las almohadillas lo decidió. La elección de materiales lo cambia todo. Los mejores materiales resisten la tensión por más tiempo. No apuestes por fuentes desconocidas.
Los acabados superficiales de las almohadillas de soldadura y los materiales del núcleo determinan la durabilidad. HASL protege mínimamente el cobre. Las capas de oro ENIG previenen la oxidación. Las PCB FR4 de baja calidad, comunes en la actualidad, se agrietan fácilmente a altas temperaturas. Las placas de buena calidad duran años más.
Decisiones impactantes
Los tratamientos superficiales y la selección de núcleos interactúan de forma compleja. Consulte las comparaciones habituales:
| Tipo de acabado/material | Ventaja de fiabilidad | Riesgo de fiabilidad térmica |
|---|---|---|
| HASL (Estaño-Plomo) | Económico, sencillo | Propenso a la oxidación, las superficies irregulares se desprenden con mayor facilidad |
| Revestimiento ENIG de oro | Previene la corrosión, superficie plana | Las capas de níquel frágiles se agrietan por flexión |
| Espesor de cobre puro ≥ 1 oz | Mayor resistencia mecánica de la unión | El cobre pesado conduce el calor lejos de los puntos sensibles |
| Sustrato de PCB sin plomo | Resiste la soldadura moderna a alta temperatura | Una menor resistencia térmica causa riesgos de delaminación |
Los acabados HASL predominan en las placas de bajo coste. El estaño fundido ofrece poca protección. La oxidación se filtra bajo las juntas de soldadura. La conexión falla lentamente. Los acabados dorados como el ENIG añaden barreras químicas. Los pads resisten la corrosión, pero son más caros.
El grosor del cobre define la resistencia del pad. Prefiero un mínimo de 1 oz de cobre. El cobre fino conduce mal el calor. El sobrecalentamiento se produce más rápido. El cobre de 2 oz mejora los márgenes de seguridad, pero requiere una soldadura ajustada.
Los materiales del sustrato también son importantes. El epoxi reforzado con fibra de vidrio FR4, más económico, se ampolla a 180 °C. Las placas de poliimida toleran 260 °C. Adaptar el acabado al uso previene desastres. Considere las temperaturas de soldadura.
Conclusión
Comprender por qué fallan los pads de soldadura nos permite prevenir o reparar la mayoría de los levantamientos. Controle el calor de la soldadura. Manipule las placas con cuidado. Invierta en materiales robustos para PCB. Actúe con rapidez después de un levantamiento de pad. Pequeños pasos protegen sus circuitos.
