L'absence de contrôles DFM conduit souvent à la mise au rebut de prototypes, à des retards de livraison et à des dépassements de budget. Après avoir perdu 4 200 $ à cause d'une erreur d'espacement de condensateur, j'ai tiré de dures leçons de la vérification de pré-production.
Des contrôles DFM efficaces nécessitent de valider les règles de conception, le placement des composants, le choix des matériaux, la symétrie d'empilement et les marqueurs d'assemblage par rapport aux limites de l'équipement du fabricant afin d'éliminer les erreurs de fabrication et de garantir une fabrication de circuits imprimés rentable.
Analysons les quatre points clés du DFM qui distinguent les prototypes réussis des piles de rebuts.
Pourquoi les règles de conception sont-elles essentielles pour éviter les échecs de vérification DFM ?
J'ai un jour ignoré la largeur minimale de piste de 4 mil imposée par une usine de fabrication, pensant que tous les fabricants pouvaient gérer des lignes de 3,5 mil. Les circuits ouverts qui en ont résulté m'ont donné une dure leçon.
Règles de conception[^3] définissent des contraintes mesurables (largeurs de piste, dégagements, tailles de vias) garantissant que votre circuit imprimé est conforme aux capacités de l'usine. Leur non-respect entraîne des défauts de gravure, des courts-circuits et des inadéquations d'impédance.
Exigences clés des règles de conception
Décomposez les paramètres DFM critiques en trois catégories :
| Catégorie | Paramètres | Valeurs typiques | |----------------|-----------------------------|-------------------------|
| Conducteurs | Largeur/espacement minimal des pistes | 4-6 mil (fabrication standard) |
| Vias | Taille du perçage, bague annulaire | Trou de 8 mil, pastille de 12 mil |
| Espace libre | Distance composant-bord | 40 mil (assemblage manuel) |
-
Géométrie des pistes
Évitez les angles aigus (< 45°) qui retiennent les produits chimiques de gravure. Maintenez une impédance constante en vérifiant les tolérances de largeur (± 10 % typique). -
Fiabilité des vias
Les vias traversants nécessitent des perçages d'au moins 8 mil ; les perçages plus petits se cassent lors du placage. Utilisez des trous en forme de goutte d'eau à l'intersection des pistes et des pastille pour éviter les fissures. -
Espace libre aux bords
Placez les composants à ≥ 40 mil des bords de la carte pour éviter tout dommage lors du dépaneling. Les microprocesseurs situés près des bords risquent de se fracturer lors de la découpe à la fraiseuse.
Confirmez les règles avec votre fabricant avant de commencer l'implantation : les usines chinoises ont souvent besoin de composants 20 % plus grands que les ateliers américains.

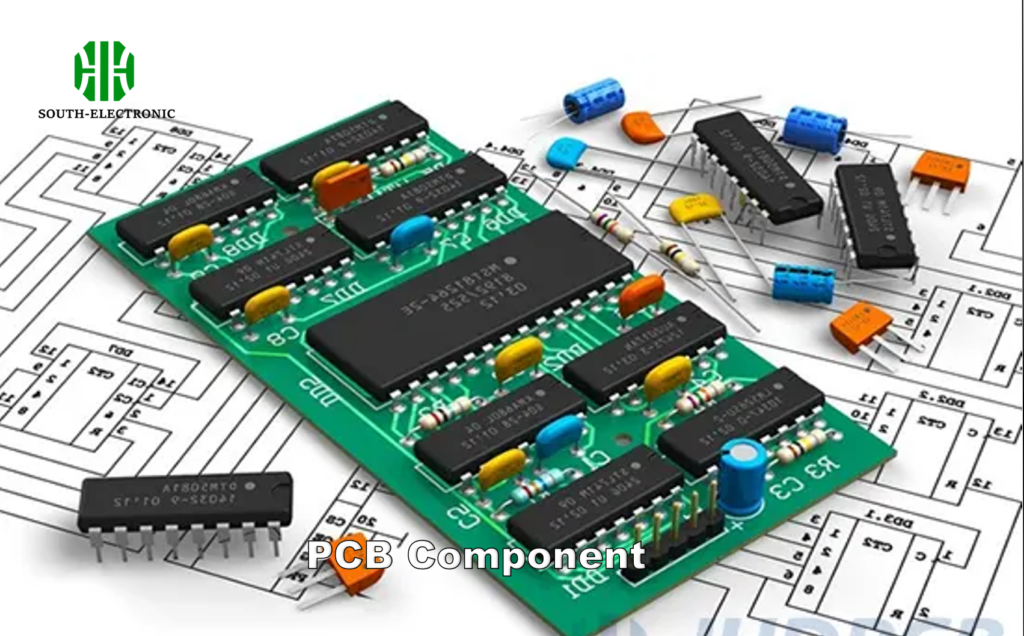

Comment garantir le respect des contraintes de fabrication par le placement des composants ?
Les machines de placement automatisées ne peuvent pas installer de pièces chevauchant des zones d'exclusion cachées. La matrice de LED d'un client est tombée en panne car des résistances bloquaient le pochoir de pâte à braser.
Le placement des composants doit respecter les zones interdites des machines CMS[^4], les limites de contrainte thermique et l'accès aux retouches manuelles. Les mauvais positionnements entraînent des désalignements, des défauts de soudure et des conflits de sondes de test.
Liste de contrôle de conformité du placement
Optimisez les résultats d'assemblage en utilisant ces règles de placement :
| Facteur | Exigence | Risque de défaillance |
|---|---|---|
| Espacement CMS | ≥ 20 mil entre les composants de la puce | Pontage de soudure |
| Orientation | Toutes les pièces polaires sont orientées dans la même direction | Mauvais positionnement |
| Décharge thermique | Espaces de 40 mil autour des circuits intégrés à haute température | Délaminage |
| Accès aux sondes | Points de test à ≥ 100 mil des composants hauts | Tests incomplets |
-
Limites de la machine
Les feeders CMS nécessitent un espacement de 15 mm entre les bandes. Placez les puces 0201 à ≥ 5 mm des gros connecteurs pour éviter les collisions avec les buses. -
Accès de reprise
Laissez un espace de 3 mm autour des BGA pour les buses d'air chaud. Positionnez les vias thermiques sous les QFN pour faciliter le rebillage. -
Gestion thermique
Alternez les composants générateurs de chaleur pour éviter les points chauds. Placez les modules mémoire à ≥ 10 mm des supports de processeur.
Utilisez les fonctions de panelisation pour aligner les composants avec les chemins de dépanelisation. Faites pivoter tous les connecteurs vers le même bord pour faciliter l'assemblage des câbles.
Quels choix de matériaux impactent la DFM et la rentabilité ?
Le choix du FR-4 pour un projet haute fréquence a entraîné une perte de signal de 32 %. Le passage au Rogers 4350B a doublé les coûts, mais a permis d'économiser 18 000 $ en reconceptions.
Les propriétés des matériaux déterminent la complexité de la fabrication. Les matériaux à haute température de transition vitreuse (Tg), RF et flexibles nécessitent des procédés de perçage, de placage et de laminage spécifiques, qui augmentent les coûts et les risques de défauts s'ils ne sont pas planifiés.
Guide de sélection des matériaux
Adapter les matériaux du substrat aux besoins de l'application tout en tenant compte des défis de fabrication :
| Matériau | Considération DFM | Impact sur les coûts |
|---|---|---|
| FR-4 Standard | Plus facile à approvisionner et à traiter | $ |
| FR-4 Haute Tg | Nécessite des vitesses de perçage plus lentes | $$ (+15-30 %) |
| Rogers | Nécessite une ablation laser pour les microvias | $$$ (+200-400 %) |
| Base en aluminium | Collage thermique spécialisé requis | $$ (+50-80 %) |
-
Contrainte thermique[^5]
Les matériaux à Tg élevée (≥ 170 °C) empêchent la formation de cratères sur les pastilles lors du brasage sans plomb, mais nécessitent des cycles de laminage plus longs. -
Tangente de perte RF
Les panneaux Rogers nécessitent un contrôle d'impédance plus strict (±5 % contre ±10 % pour le FR-4), ce qui augmente la durée des tests et les taux de rebut. -
Défis des circuits imprimés flexibles
Les films polyimide exigent des opérateurs expérimentés : un seul rayon de courbure incorrect peut fissurer les pistes de cuivre lors de l'installation.
Demandez toujours les listes de disponibilité des matériaux à votre usine de fabrication. Certains fournisseurs chinois ne proposent que du FR-4 de 1,6 mm, ce qui oblige à repenser la conception des cartes de 2,4 mm.

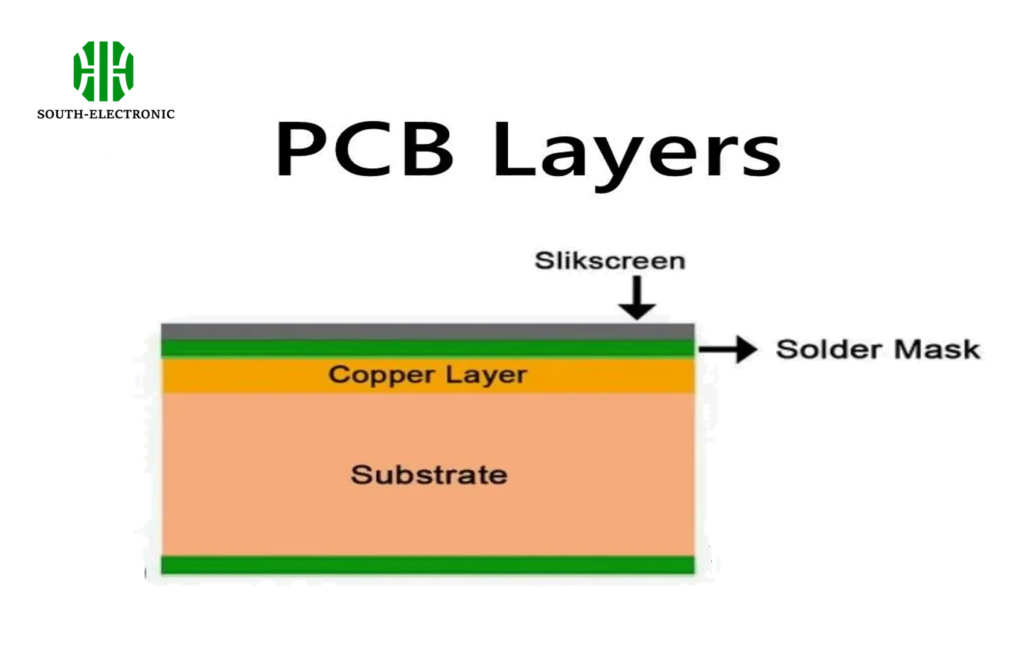

Comment la conception de l'empilement des couches affecte-t-elle la conformité DFM ?
Une carte à 8 couches a échoué aux tests d'impédance en raison d'un gauchissement dû à des masses de cuivre déséquilibrées. L'ajout de cuivre factice dans les zones vides a résolu le problème.
L'empilement symétrique des couches empêche le gauchissement lors de la stratification. Des matériaux diélectriques mixtes ou une répartition inégale du cuivre créent des contraintes mécaniques qui plient les cartes et fracturent les vias.
Bonnes pratiques d'empilement
Suivez ces directives pour des conceptions multicouches compatibles avec la DFM :
| Paire de couches | Adaptation des épaisseurs | Équilibrage du cuivre |
|---|---|---|
| L1-L8 | ±10 % noyau/préimprégné | ±20 % surface |
| L2-L7 | Matériaux symétriques | Motifs miroirs |
| L4-L5 | Diélectrique identique | Densité de traces égale |
-
Contrôle d'impédance[^6]
Placez les signaux haut débit entre les plans de masse (lignes ruban) pour une impédance stable. Le routage microruban nécessite un contrôle précis de la hauteur diélectrique. -
Fiabilité des vias
Évitez les vias empilés reliant plus de 4 couches ; les vides de placage augmentent avec la profondeur. Utilisez des vias décalés pour les connexions profondes. -
Dissipation thermique[^7]
Équilibrez les coulées de cuivre dans les couches d'alimentation. Un remplissage de 70 % en L3 et de 30 % en L4 crée des taux de dilatation irréguliers lors du soudage.
Soumettez votre empilement pour approbation préalable. Un fabricant a modifié notre conception à 6 couches pour utiliser ses préimprégnés standard de 0,2 mm, ce qui a permis de gagner 3 semaines de délai de fabrication.
Conclusion
Des contrôles DFM approfondis valident les règles de conception, le placement intelligent, la compatibilité des matériaux et l'équilibrage des empilements. Collaborez dès le début avec les fabricants pour convertir les conceptions théoriques en circuits imprimés rentables et réalisables ; vos résultats vous en seront reconnaissants.
