L'électronique moderne exige des conceptions compactes sans sacrifier les performances. Vous avez vu des cartes de circuit complexes, mais les connexions cachées sous les composants continuent de dérouter de nombreux ingénieurs. Permettez-moi d'expliquer la clé de l'emballage à haute densité[^1] qui résout ces défis d'espace.
Un package BGA (Ball Grid Array)[^2] organise des boules de soudure[^3] en motifs de grille sous les circuits intégrés, remplaçant les connexions de broches traditionnelles pour des dispositions de PCB plus denses. Ces petites sphères relient les puces aux cartes via le soudage de surface.
Bien que le concept de base semble simple, les BGAs ont révolutionné la façon dont nous construisons les appareils modernes. Décomposons cinq aspects cruciaux que chaque concepteur d'électronique devrait comprendre sur ces packages innovants.

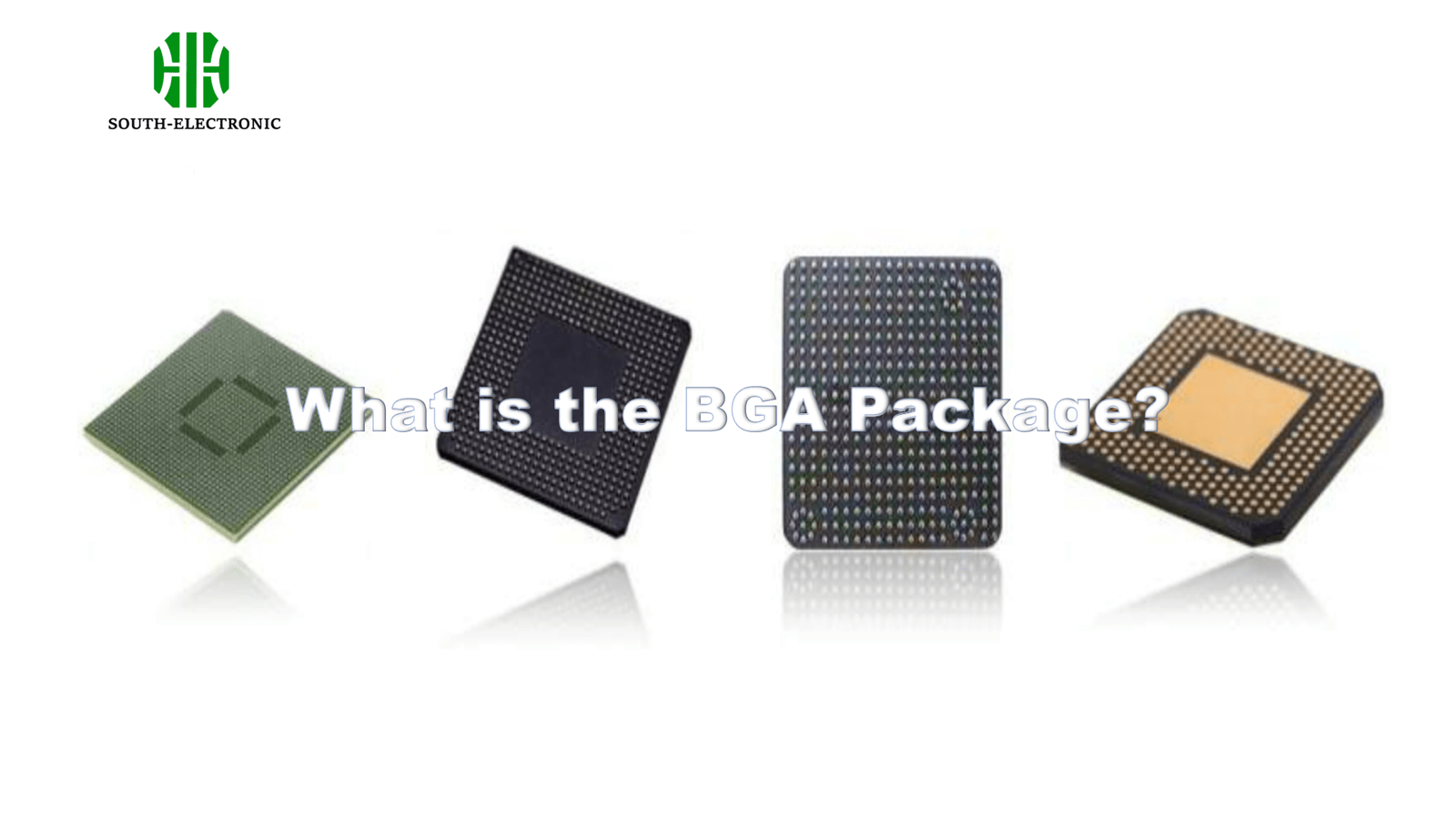

À quoi ressemble exactement un package BGA ?
Vous vous êtes déjà demandé comment 1 000 connexions ou plus peuvent tenir sur une puce de la taille d'un ongle ? La réponse se cache sous la surface brillante du package. Les packages QFP traditionnels utilisent des broches de périmètre visibles - les BGAs retournent ce concept de côté.
Un BGA standard ressemble à un échiquier miniature, avec des boules de soudure d'un diamètre de 0,8 à 1,2 mm placées dans des formations de grille précises. Le circuit intégré réel est situé au-dessus, tandis que dessous se trouvent des rangées organisées de sphères métalliques prêtes pour le bondement.
| Composant BGA | Mesure typique | Avantage |
|---|---|---|
| Diamètre de la bille de soudure | 0,2-0,8 mm | Économie d'espace |
| Pas (espacement des billes) | 0,5-1,27 mm | Haute densité |
| Matériau de la bille | Alliage plomb/étain | Point de fusion fiable |
| Matériau du substrat | Plastique/époxy | Stabilité thermique |
Trois couches clés définissent l'anatomie BGA :
- Puce de silicium : la puce de semi-conducteur réelle qui transporte les circuits
- Substrat : base isolante avec des traces conductrices
- Matrice de soudures : connexions métalliques permettant le bondement de la carte de circuit
Les connexions cachées sous le package permettent 10 fois plus de E/S que les conceptions de grille de broches équivalentes. Cette géométrie secrète alimente tout, des smartphones aux rovers martiens.

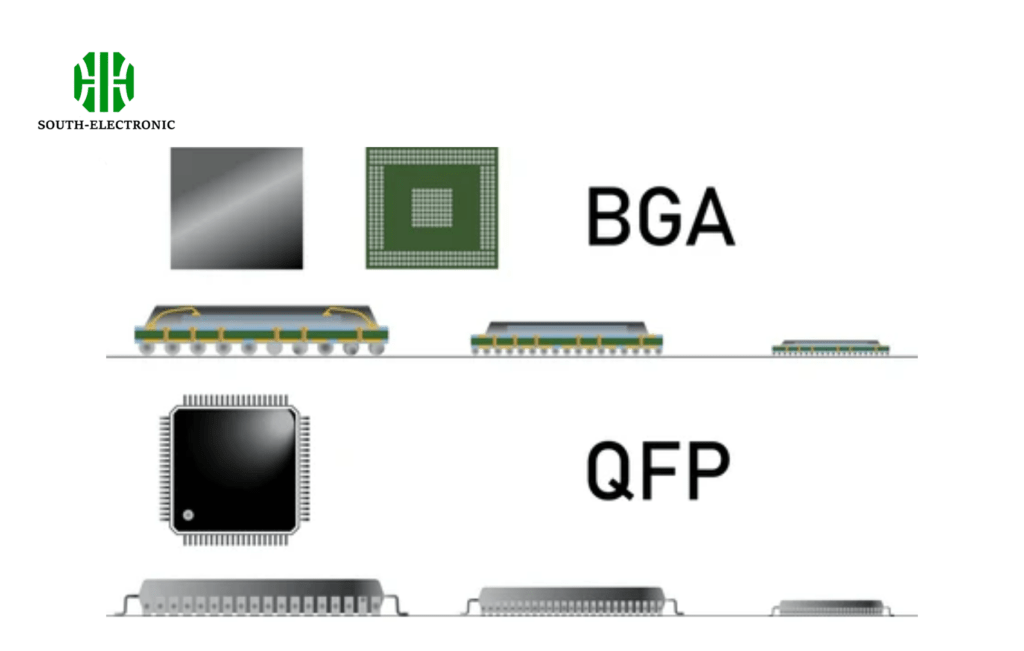

Pourquoi choisir BGA plutôt que les packages de PCB traditionnels ?
Imaginez avoir besoin de connecter un processeur à 500 broches. Les packages à trou traversant nécessiteraient une carte de circuit de la taille de votre paume. Les BGAs réduisent considérablement cette empreinte grâce à une conception intelligente 3D.
BGA[^4] permet une réduction de l'espace de 70 % par rapport aux packages QFP, en gérant des circuits intégrés complexes dans des espaces restreints. Leurs chemins électriques plus courts réduisent les interférences de signal tout en améliorant la dissipation de la chaleur - essentiel pour les appareils à haute vitesse.
)
Analysons les avantages critiques à travers des comparaisons réelles :
| Paramètre | BGA | QFP (Traditionnel) |
|---|---|---|
| Densité de E/S | 400+ broches/cm² | 50-100 broches/cm² |
| Résistance thermique | 15-35°C/W | 30-50°C/W |
| Intégrité du signal | Chemins plus courts | Traces plus longues |
| Fabrication | Placement automatisé | Alignement manuel |
Un processeur de smartphone illustre les avantages de BGA :
- Un package de 14 mm x 14 mm transporte 1 200 connexions
- Auto-alignement pendant le soudage de reflow
- Gère efficacement les fréquences GHz
- Dissipe de manière fiable une chaleur de 5 W ou plus
Bien qu'exigeant des outils d'assemblage spécialisés, les BGAs permettent les appareils que nous utilisons quotidiennement - aucune alternative viable n'existe pour l'électronique haute performance.

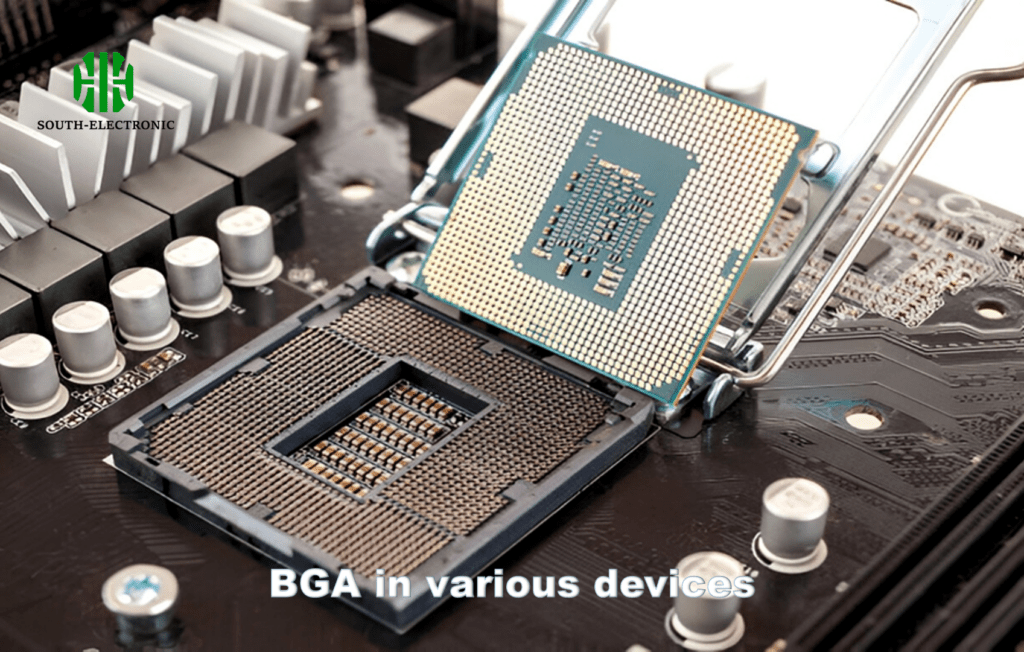

Où les packages BGA sont-ils les plus couramment utilisés ?
Votre poche contient plusieurs appareils BGA en ce moment même. Depuis leur introduction dans les années 90, ces packages sont devenus omniprésents partout où les performances rencontrent la miniaturisation.
Les BGAs dominent 82 % des assemblages de PCB avancés, en particulier dans les smartphones, les GPU, les unités de commande électronique (ECU) automobiles et les appareils IoT. Leur fiabilité sous vibration les rend parfaits pour les véhicules en mouvement et les équipements industriels.
)
Explorons les implémentations spécifiques au secteur :
| Industrie | Utilisation BGA | Composant exemple |
|---|---|---|
| Électronique grand public | SoCs mobiles, modules de mémoire | Processeurs Snapdragon |
| Automobile | Unités de commande de moteur (ECU) | Contrôleurs ABS |
| Médical | Systèmes d'imagerie | Cartes d'interface MRI |
| Aérospatiale | Avionique | Modules de commande de vol |
Dans les montres intelligentes :
- Les BGAs permettent des processeurs de 10 nm dans une surface de 30 mm²
- Résistent aux contraintes de flexion quotidiennes
- Maintiennent les connexions pendant des écarts de température de -20°C à 85°C
Même les « appareils simples » utilisent désormais des BGAs - un capteur IoT de base peut contenir trois BGAs (MCU, radio, mémoire). Leur prévalence augmente à mesure que la technologie se réduit.

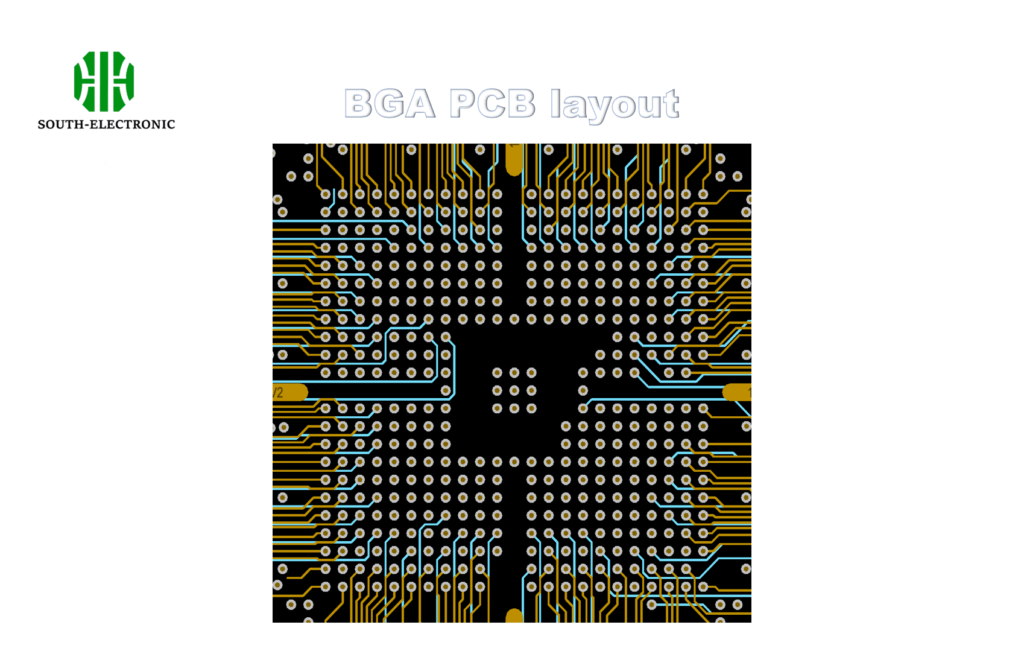

Comment concevoir des cartes de circuit pour les composants BGA ?
Tentez-vous votre premier agencement BGA ? Contrairement aux pièces à trou traversant, ces packages exigent une planification précise. Une seule via mal placée pourrait ruiner toute l'assemblage.
Concevez les BGAs avec un espace de routage d'évasion adéquat, en utilisant des micro-vias pour les connexions à haute densité. Appliquez des motifs de soulagement thermique et suivez les normes IPC-7351 pour la taille et l'espacement des pads.
)
Mettez en œuvre ces étapes critiques :
-
Conception de pad
- Faites correspondre le pas de bille (erreur courante : pads de 0,5 mm pour des billes de 0,8 mm)
- Utilisez des pads NSMD (Non-Solder Mask Defined) pour l'alignement
-
Stratégie de routage
- Routes d'évasion entre les billes périphériques en premier
- Via-in-pad étagé pour des grilles denses
- Angles de trace de 45° pour réduire l'impédance
-
Gestion thermique
- Vias thermiques sous les composants chauds
- Équilibre de cuivre pour prévenir les déformations
Une liste de vérification de conception appropriée inclut :
- Taille de pad 20 % plus grande que les billes
- Rapport d'aspect de via maximum de 3:1
- Écart de masque de soudure de 0,1 mm
- Aucune trace dans les zones de non-empiètement
Les conceptions avancées utilisent la technologie HDI (High Density Interconnect) avec des micro-vias perforés au laser. N'oubliez pas de réaliser un prototype avant la production complète.

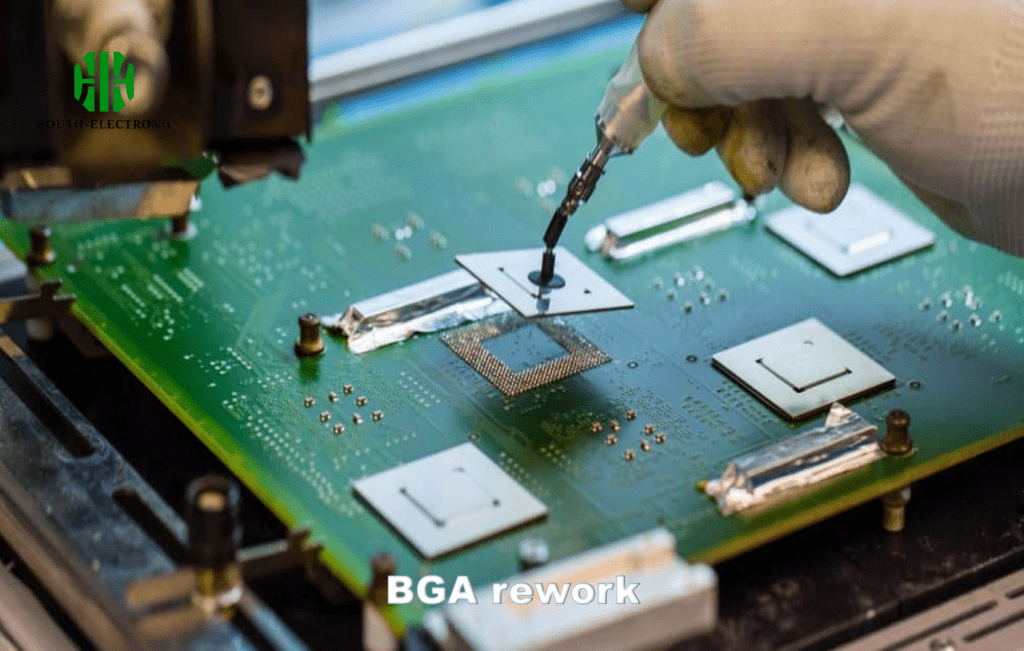

Puis-je réparer les appareils BGA ?
Vous avez laissé tomber votre téléphone et maintenant il ne démarre plus ? La réparation BGA[^7] est possible mais nécessite un équipement spécialisé. Ces petites billes ne peuvent pas être soudées à la main comme des composants à trou traversant.
Les stations de reprise BGA professionnelles [^8] utilisent des contrôles de température précis et un alignement optique pour remplacer les packages endommagés. Les taux de réussite dépassent 85 % avec les bons outils, bien que les tentatives DIY causent souvent des dommages supplémentaires.
)
Décomposition du processus de réparation :
| Étape | Outils nécessaires | Paramètres critiques |
|---|---|---|
| Suppression | Pistolet à air chaud + Thermocouple | Température de pointe 215-235°C |
| Nettoyage du site | Tresse de cuivre + Flux | Taux de refroidissement 0°C-5°C/sec |
| Remplacement de bille | Pochoir + Pâte de soudure | Placement de bille de 0,1 mm |
| Refusion | Préchauffeur IR + Buse | Taux de montée 1-3°C/sec |
Erreurs courantes à éviter :
- Surchauffe des composants voisins
- Utilisation du mauvais alliage de bille de soudure
- Décalage pendant le placement
- Préchauffage insuffisant provoquant des déformations
Bien que possible, la réparation BGA reste un défi. Pour les appareils critiques, consultez des spécialistes certifiés au lieu d'essayer de réparer vous-même.
Conclusion
L'emballage BGA a révolutionné l'électronique grâce à des connexions denses et fiables. De la conception aux techniques de réparation, la maîtrise des BGAs ouvre des possibilités dans le développement de cartes de circuit modernes. Leur domination garantit leur pertinence dans les paysages technologiques en évolution.
