Les circuits imprimés (PCB) sont des composants essentiels dans presque tous les dispositifs électroniques modernes. Bien qu’ils soient généralement considérés comme des plateformes pour monter et interconnecter des composants, les PCB eux-mêmes peuvent également présenter des propriétés électriques. L’une de ces propriétés est la capacité, ce qui soulève la question : un PCB peut-il se comporter comme un condensateur ?
Compréhension de la Capacité dans les PCB
Au cœur de la capacité se trouve la capacité d’un système à stocker une charge électrique. Dans un condensateur typique, deux plaques conductrices sont séparées par un matériau isolant (diélectrique). Lorsqu’une tension est appliquée, le champ électrique généré stocke de l’énergie. De même, dans un PCB, certaines couches et pistes peuvent former une structure de plaques parallèles, présentant ainsi un comportement capacitif.
Comment un PCB Peut-il se Comporter Comme un Condensateur ?
La structure physique d’un PCB peut le faire se comporter comme un condensateur, en particulier dans les PCB multicouches où les plans de masse et d’alimentation sont séparés par un matériau diélectrique, généralement du FR4. Cette structure en couches fonctionne de manière similaire à un condensateur traditionnel, avec les couches de cuivre du PCB servant de plaques et le matériau diélectrique jouant le rôle de couche isolante.
Mécanismes Clés pour la Capacité d’un PCB :
- Capacité des Plans : Les plans de masse et d’alimentation agissent comme des plaques parallèles.
- Capacité de Piste à Piste : Les pistes proches sur un PCB créent également une capacité parasite.
- Capacité des Vias : Les vias reliant les couches peuvent introduire une petite mais mesurable capacité.
Facteurs Affectant la Capacité d’un PCB :
- Matériau Diélectrique : Le choix du diélectrique affecte la capacité. Par exemple, le FR4 a une constante diélectrique d’environ 4,5.
- Espacement des Couches : Réduire la distance entre les couches augmente la capacité.
- Géométrie des Pistes : Des pistes ou des plans plus larges augmentent la capacité.
Applications Pratiques de la Capacité dans les PCB
Condensateurs de Découplage et Capacité Intégrée
Dans les circuits haute vitesse, la capacité d’un PCB peut être utilisée intentionnellement pour améliorer les performances du circuit en fournissant une capacité de découplage locale entre les plans de masse et d’alimentation. Cela aide à réduire le bruit et à maintenir l’intégrité du signal. Ce concept, connu sous le nom de capacité intégrée, est particulièrement utile pour réduire le nombre de condensateurs discrets nécessaires.
Avantages et Inconvénients de la Capacité Intégrée dans les PCB
| Avantages | Inconvénients |
|---|---|
| Réduction du besoin de condensateurs discrets | Nécessite un design de PCB soigneux pour optimiser la capacité |
| Amélioration de l’intégrité du signal | Limitée par les propriétés des matériaux |
| Réduction de l’espace sur la carte et du coût des composants | Complexité accrue de fabrication |
| Meilleure performance à haute fréquence | Augmentation des coûts de PCB en raison des couches supplémentaires |
Un Fil Peut-il Agir Comme un Condensateur ?
Fait intéressant, même les fils présentent un comportement capacitif. Chaque câble présente une certaine capacité, et dans certaines applications, il est essentiel de minimiser cette capacité pour éviter des effets indésirables, surtout dans les circuits haute fréquence.
Maintenant, en gardant à l’esprit que chaque câble présente une certaine capacité, et se comporte donc un peu comme un condensateur improvisé, il devient évident pourquoi il est important de minimiser la capacité dans un câble.

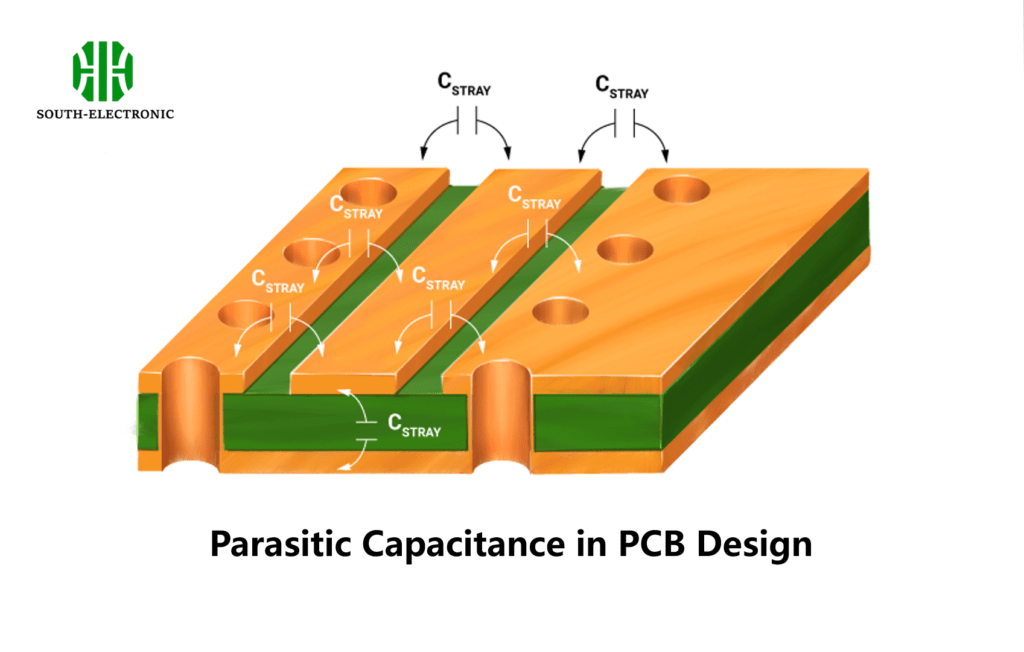

Capacité Parasite dans la Conception de PCB
L’un des principaux défis dans la conception des PCB est de gérer la capacité parasite. La capacité parasite fait référence à la capacité non intentionnelle qui se produit entre les pistes du PCB, les composants et les vias. Cette capacité peut causer des problèmes comme la dégradation du signal, en particulier dans les circuits haute vitesse.
Comment Réduire la Capacité Parasite :
- Augmenter l’Espacement des Pistes : Garder les pistes éloignées réduit la capacité parasite.
- Utiliser des Matériaux à Faible Diélectrique : Les matériaux avec des constantes diélectriques plus faibles, comme la série Rogers 4000, peuvent aider à minimiser la capacité non désirée.
- Protéger les Signaux Sensibles : Utiliser des plans de masse pour protéger les pistes de signal sensibles des sources de bruit proches.
Capacité d’un PCB en FR4
Le FR4 est le matériau diélectrique le plus couramment utilisé dans la fabrication des PCB. Il s’agit d’un matériau composite fabriqué à partir de tissu en fibre de verre tissé avec une résine époxyde qui est résistante au feu.
Capacité Typique du Matériau FR4
La constante diélectrique (Er) du FR4 est typiquement autour de 4,5, et la capacité entre les pistes ou les plans dépend de l’épaisseur de la couche diélectrique.
Capacité d’un PCB en FR4 à Différentes Épaisseurs
| Épaisseur de la Couche (mm) | Capacité (pF) |
|---|---|
| 0,2 mm | 2,2 pF |
| 0,4 mm | 1,1 pF |
| 0,6 mm | 0,7 pF |
| 0,8 mm | 0,5 pF |
Conclusion
Oui, un PCB peut se comporter comme un condensateur, ce qui peut être positif ou négatif selon la conception et l’application. En comprenant comment fonctionne la capacité dans un PCB, les concepteurs peuvent soit l’utiliser à leur avantage, soit en minimiser l’impact dans les circuits haute vitesse.
Comme nous l’avons vu, des éléments tels que le type de matériau diélectrique, l’espacement des pistes et la configuration des couches jouent tous un rôle dans la détermination de la capacité d’un PCB. Que ce soit par le biais de la capacité intégrée ou des effets parasites, la capacité d’un PCB est un aspect fondamental de ses performances électriques et peut avoir un grand impact sur le produit final.
