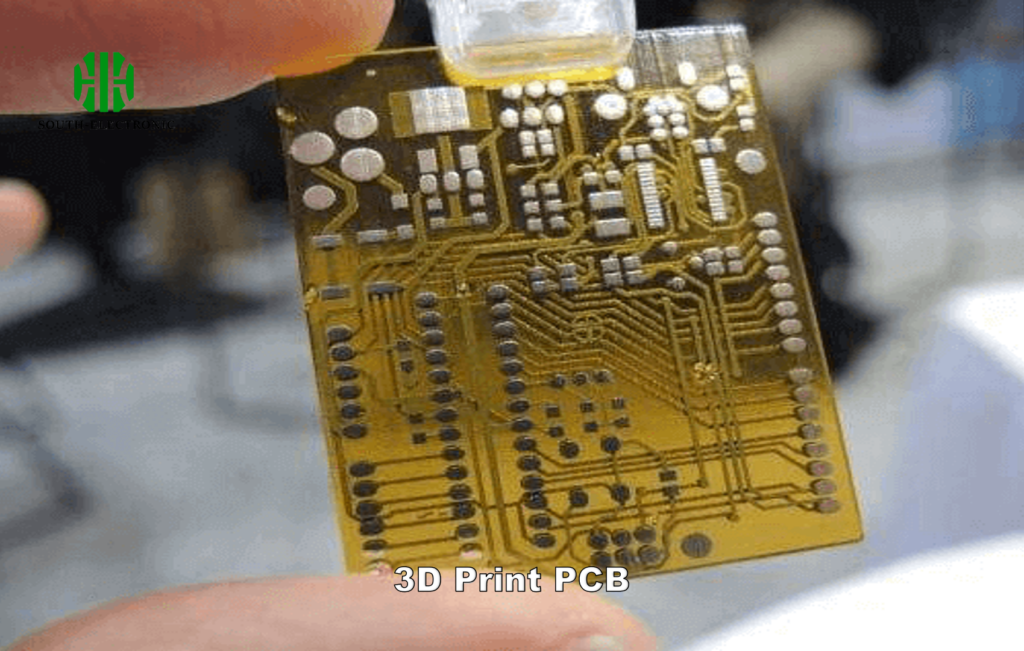

Vous avez besoin de circuits imprimés maintenant, mais les procédés traditionnels de fabrication de PCB prennent des semaines. Les retards frustrants bloquent vos projets. Laissez-moi vous montrer comment votre imprimante FDM résout ce problème.
Oui, les imprimantes FDM standard peuvent créer des PCB fonctionnels à l'aide de filaments conducteurs[^1], mais avec certaines limites. Les pistes peuvent être peu conductrices et la soudure des composants pose des difficultés. Cette méthode est adaptée aux prototypes à faible courant nécessitant des itérations rapides.
Bien que passionnants, des obstacles pratiques existent. Les comprendre vous permet de déterminer quand les PCB imprimés sont les plus performants ou quand les alternatives sont les plus performantes. Découvrons les réalités sous-jacentes.
Pourquoi les pistes de circuits imprimés ne conduisent-elles pas ou les composants ne se soudent-ils pas ?
Vous rencontrez des difficultés avec des pistes non conductrices ? Les limitations des filaments sont la source de ce problème. Votre enthousiasme se transforme en frustration lorsque les circuits restent hors service.
La résistance des filaments conducteurs est 100 fois supérieure à celle du cuivre. La soudure fait fondre les bases en plastique à 200 °C. Réduisez le problème avec des pistes larges, une soudure basse température ou des connecteurs à insertion forcée.
Explication des limitations des matériaux
Les filaments conducteurs contiennent des particules de métal/carbone dans le plastique. Cette structure hybride entraîne des compromis fondamentaux en termes de performances :
-
Problèmes électriques :
- La résistance augmente considérablement avec la longueur des pistes
- Le courant admissible est plafonné à environ 200 mA
- Dégradation du signal au-dessus de 10 kHz
-
Problèmes thermiques :
- Les bases ABS/PLA fondent en dessous des températures de soudure
- Dissipateurs thermiques nécessaires à proximité des composants
- Le recuit réduit la déformation, mais ajoute des étapes
| Cause de la défaillance | Raison sous-jacente | Solution pratique |
|---|---|---|
| Haute résistance | Faible taux de charge conductrice | Largeurs de pistes supérieures à 4 mm |
| Défaut d'adhérence de la soudure | Point de fusion du polymère | Alliages inférieurs à 200 °C + flux |
| Détachement des composants | Désadaptation de la dilatation thermique | Renforcement époxy |
Le stockage des filaments est également important. L'absorption d'humidité dégrade la conductivité au fil du temps. Utilisez des récipients hermétiques avec un dessiccateur pour de meilleurs résultats entre les impressions. Ces contraintes font des circuits imprimés 3D les solutions idéales pour les applications de commutation de base inférieures à 12 V.
Les circuits imprimés 3D permettent-ils de gagner du temps et de l'argent pour le prototypage ?
Attendre des jours pour les cartes d'usine freine la dynamique. Les coûts s'accumulent à chaque modification de conception. L'impression instantanée en interne change la donne.
Les circuits imprimés permettent de réduire de 90 % les coûts et de 80 % les délais de réalisation des premiers prototypes. Pas de minimum de commande ni de délai de livraison. Formes complexes impossibles à réaliser avec un circuit imprimé standard, offertes gratuitement.
Analyse détaillée des coûts et avantages
Quantifions les économies réalisées grâce à la configuration d'impression de votre circuit imprimé 3D :
Facteurs de coût (par carte) :
- Matériau : 0,50 $ pour le filament conducteur + 0,20 $ pour le substrat
- Énergie : < 0,10 $ pour l'électricité (impression en 4 heures)
- Main-d'œuvre : 15 minutes de travail actif contre 3 jours de délai
Comparaison de circuits imprimés traditionnels :
- 50 $ pour les frais de configuration + 8 $ pour les frais de port (bicouches de base)
- Délais de production de 5 à 15 jours
- 15 $ et plus par carte pour les quantités inférieures à 10
Tableau des compromis temporels :
| Étape | Circuit imprimé imprimé en 3D | Circuit imprimé traditionnel |
|---|---|---|
| Conception à l'impression | 1 à 6 heures | Plus de 24 heures |
| Cycles de re-rotation | Immédiat | Plus de 3 jours chacun |
| Complexité des formes | Illimité | Rectangulaire uniquement |
Votre imprimante 3D excelle lorsque le test des fonctionnalités essentielles est primordial. Vous troquez la perfection électrique contre une vitesse d'itération radicale. Évitez simplement les circuits haute fréquence ou gourmands en énergie.
Quelles autres méthodes existe-t-il pour imprimer des circuits imprimés en 3D ?
Les frustrations liées à la FDM vous poussent à abandonner ? De meilleures méthodes existent. Au-delà du filament conducteur, il existe des solutions professionnelles offrant des résultats comparables à ceux du cuivre.
Parmi les autres approches, on trouve la galvanoplastie des pistes FDM](https://www.sharrettsplating.com/blog/benefits-of-electroplating-3d-prints/)[^3], l'impression CNC hybride et les systèmes d'écriture directe à l'encre. Ces techniques multiplient par 10 la conductivité, mais nécessitent des outils et matériaux supplémentaires.
Comparaison des méthodes émergentes
Chaque technique résout différents aspects des défis posés par les imprimantes 3D de circuits imprimés :
Amélioration de la galvanoplastie
- Impression d'une base isolante avec des canaux profonds
- Remplissage des rainures avec de la pâte conductrice
- Galvanisation du cuivre sur la pâte
- Avantages : Conductivité quasi standard
- Inconvénients : Produits chimiques et équipement supplémentaires
Systèmes hybrides intégrés
- Impression du substrat puis usinage du cuivrage
- Dépôt d'encre conductrice par laser sélectif
- Machines commerciales combinées FDM/jet d'encre
| Méthode | Conductivité | Coût de l'équipement | Meilleur cas d'utilisation |
|---|---|---|---|
| Impression FDM basique | Faible | 200-500 $ | Apprentissage, LED |
| Traces électrolytiques | Moyenne | 500 $ et plus | Signaux de niveau Arduino |
| Écriture directe professionnelle | Élevée | 2000 $ et plus | Circuits RF |
Bien qu'il existe des imprimantes multi-matériaux comme Voxel8, la plupart des fabricants combinent leurs outils de manière créative. Exemple : imprimez la forme de base avec FDM, puis remplissez manuellement les traces avec de l'époxy argenté pour obtenir des gains de conductivité modérés sans investissements importants.
Conclusion
Les imprimantes FDM créent des circuits imprimés 3D fonctionnels mais limités. Parfaites pour des prototypes rapides et à faible consommation. Pour des besoins complexes, explorez l'impression améliorée ou les méthodes hybrides.
