Qu’est-ce que le vol de cuivre dans les PCB ?

CONTENTS

J'ai fixé mon dernier prototype de PCB sous grossissement - des formes de cuivre fantomatiques groupées près de traces critiques comme des spectateurs mécaniques. Ce réseau caché ne faisait pas partie de ma conception, mais mon échec à le contrôler a failli tuer un prototype de 15 000 $. Décodons ce paradoxe de fabrication.

Le vol de cuivre[^1] ajoute des motifs de cuivre non fonctionnels pendant la fabrication du PCB pour équilibrer la distribution du cuivre, empêchant la sur-gravure dans les zones de carte claire tout en maintenant l'intégrité du signal. Cette technique d'« déséquilibre contrôlé » devient critique à mesure que les cartes modernes poussent les limites de densité de fonctionnalités.

Les ingénieurs prennent souvent le vol de cuivre pour une simple optimisation de processus, mais sa mise en œuvre stratégique relie l'intention de conception de PCB à la réalité de la fabrication. Nous allons démonter quatre mythes persistants à travers les principes d'ingénierie de premier plan et des données de production acquises avec difficulté.

Pourquoi la fabrication de PCB a-t-elle besoin de « voleurs de cuivre » ?

Ma première rencontre avec les voleurs de cuivre m'a laissé perplexe : des cartes fonctionnelles qui échouent aux tests d'impédance [^2] en raison de capacité fantôme[^3]. Le coupable ? Des motifs de vol situés à 0,8 mm des paires différentielles. Décomposons ce mal nécessaire.

Le vol de cuivre empêche la plaque inégale pendant les processus chimiques en compensant les zones à faible teneur en cuivre, garantissant des taux de gravure uniformes et réduisant l'usure. Sans cela, les régions claires développent des traces en forme de champignon qui compromettent le contrôle de l'impédance et la soudabilité.

Diagramme de comparaison du gravage

La physique derrière la perturbation contrôlée

Trois phénomènes dictent la nécessité de voler :

Étape du processus Risque de zone claire Compensation du vol
Electroplating Sur-plaquage de bord Densité de courant équilibrée
Gravure à l'acide Sur-gravure Réduction de la accumulation chimique
Laminage Famine de résine Distribution de pression uniforme

Pendant le placage de panneau, les régions avec une couverture en cuivre inférieure à 35 % connaissent des taux de gravure 52 % plus rapides selon les données du consortium de fabrication de Shenzhen. Le vol remplit les lacunes de couverture à l'intérieur d'une variance de 15 % entre les couches. L'astuce consiste à maximiser les avantages de couverture sans créer des structures de plaque parallèle - ma règle de base maintient ≥1,5x l'épaisseur diélectrique[^4] entre le vol et les traces critiques.

Comment les motifs de vol affectent-ils les signaux à haute vitesse ?

La conception d'un canal SerDes 28Gbps m'a enseigné des leçons brutales sur les interférences induites par le vol. Les paramètres de diffusion ont changé de 12 % après suppression des « points de cuivre inoffensifs » sous l'empreinte du connecteur.

Les motifs de vol affectent les signaux à haute vitesse[^5] par le biais de perturbations du plan de masse et d'effets de rugosité de surface. Même des points de 0,2 mm de diamètre espacés de 1 mm modifient l'impédance de 3Ω et augmentent la perte diélectrique de 0,02 dB/pouce à 10 GHz.

Graphique de comparaison TDR


Comment prévenir les fuites d'EMI induites par le vol ?

Un prototype de dispositif médical a échoué aux émissions rayonnées en raison de points de cuivre agissant comme antennes de fente de 2,4 GHz. Cela a forcé une révision complète de la stratégie de vol avec la physique de l'EMI à l'esprit.

Prévenir les fuites d'EMI[^1] en interrompant la résonance du motif de vol[^2] grâce à un espacement irrégulier et à des fonctionnalités de dimensions mélangées. Les douves fixées au sol autour des composants sensibles réduisent les courants de mode commun de 18 dB selon les tests de chambre de la FCC.

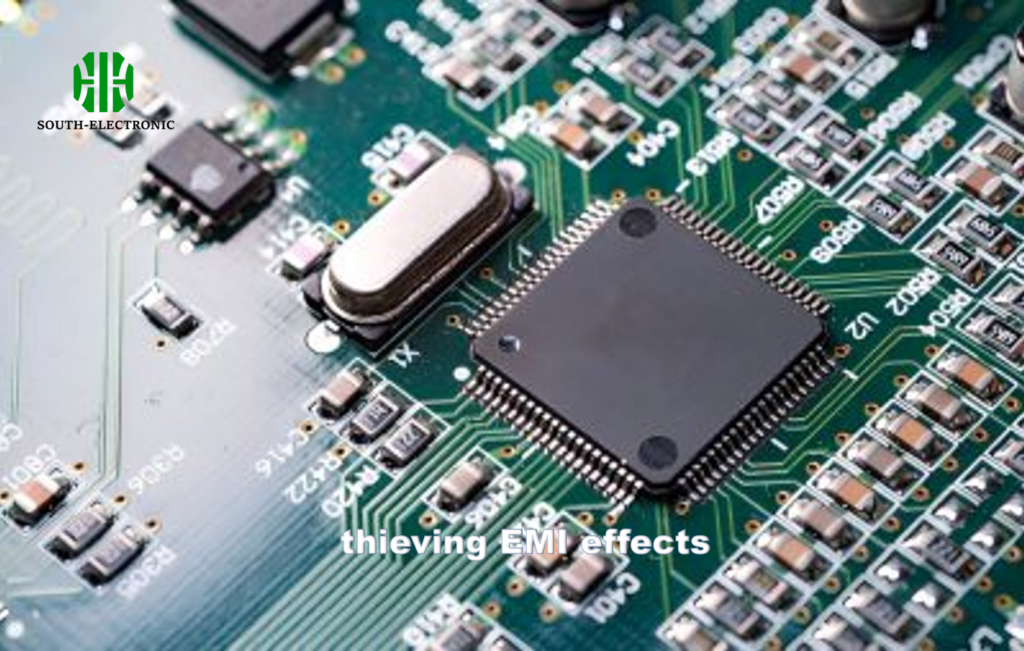

Comparaison de simulation EMI

Tactiques de contention pratiques

Approche de suppression à trois niveaux :

  1. Variation de motif fractal
    Éviter les intervalles de répétition correspondant aux fréquences d'horloge des IC

  2. Isolement de bord sélectif
    Tampon de cuivre libre de 0,5 mm autour du périmètre de la carte

  3. Clusters de vides contrôlés
    Diviser de grandes zones de vol en îles non connectées

Notre module de contrôle automobile a passé la classe 5 de la CISPR 25[^3] en mettant en œuvre un vol étagé avec une variance de couverture de 20 % entre les zones. Précaution supplémentaire : Utiliser des modèles non symétriques près des oscillateurs à cristal et des ports E/S pour perturber la formation d'ondes stationnaires.

Conclusion

Maîtriser le vol de cuivre exige de traiter les partenaires de fabrication comme des collaborateurs - leurs exigences de processus doivent fusionner avec vos besoins d'intégrité de signal à travers l'innovation de motif et la vigilance électromagnétique. L'équilibre bat l'optimisation brute.


[^1]: Explorez cette ressource pour comprendre les techniques avancées de prévention des fuites d'EMI, cruciales pour la fiabilité et la conformité des appareils.
[^2]: Apprenez-en davantage sur la résonance du motif de vol et son impact sur l'EMI, essentiel pour optimiser les conceptions électroniques et assurer les performances.
[^3]: Découvrez les normes et les méthodes de test pour la classe 5 de la CISPR 25, essentielles pour les électroniques automobiles pour assurer la conformité et la sécurité.
[^4]: L'épaisseur diélectrique joue un rôle crucial dans l'intégrité du signal et les performances. En savoir plus sur son importance dans la conception de PCB.
[^5]: Les signaux à haute vitesse peuvent avoir un impact significatif sur les performances de la carte de circuit imprimé. Découvrez des ressources d'experts pour améliorer vos stratégies de conception.
[^6]: Comprendre la densité de vol est crucial pour optimiser les performances RF dans la conception de PCB, garantissant une meilleure intégrité du signal et une efficacité.
[^7]: Les géométries hybrides peuvent améliorer considérablement l'uniformité du placage et les performances globales dans les conceptions de PCB complexes, ce qui en fait une valeur à explorer.
[^8]: Explorez cette ressource pour comprendre les techniques avancées de prévention des fuites d'EMI, cruciales pour la fiabilité et la conformité des appareils.
[^9]: Apprenez-en davantage sur la résonance du motif de vol et son impact sur l'EMI, essentiel pour optimiser les conceptions électroniques et assurer les performances.
[^10]: Découvrez les normes et les méthodes de test pour la classe 5 de la CISPR 25, essentielles pour les électroniques automobiles pour assurer la conformité et la sécurité.
