Un appareil est-il déjà tombé en panne subitement ? Une panne de circuit imprimé donne l'impression de perdre un équipement vital. Mon atelier est confronté à ce problème quotidiennement. Mais la panique fait perdre du temps : ma méthode récupère les cartes systématiquement.
Je répare les circuits imprimés en cinq étapes : inspecter les dommages, nettoyer les zones affectées, retirer les pièces cassées, réparer les circuits et tester les résultats. Cette approche logique rétablit les fonctionnalités tout en prévenant d'autres dommages.
Ne vous laissez pas submerger par des réparations complexes. Je vais vous expliquer ces étapes de manière pratique. Nous aborderons ensuite les défis spécifiques que je rencontre souvent.

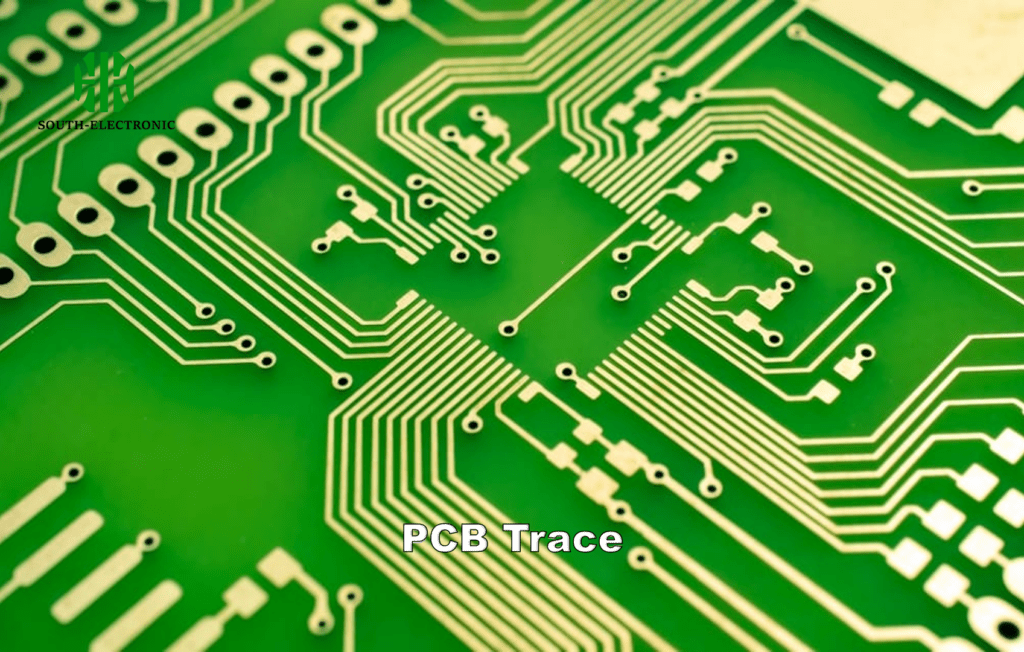

Les pistes de circuit imprimé brûlées ou endommagées peuvent-elles être réparées ?
Les traces de brûlure sur les circuits semblent irréversibles. Vous craignez que le remplacement soit la seule option. J'ai ressenti cette appréhension au début de ma carrière.
Les pistes brûlées sont réparables ! J'utilise des fils de liaison ou de l'encre conductrice pour reconstruire les chemins. Outils essentiels : microscope, scalpel et ruban de cuivre. Une réparation réussie rétablit une conductivité complète.
La plupart des défaillances de pistes impliquent trois éléments :
Comparaison des méthodes de réparation
| Type de dommage | Ma méthode | Outils requis |
|---|---|---|
| Rupture monocouche | Fil de liaison | Fil émaillé, fer à souder |
| Section brûlée | Grattage/pont de soudure | Stylo en fibre de verre, flux |
| Petite fissure de piste | Peinture conductrice | Microbrosse, lampe UV |

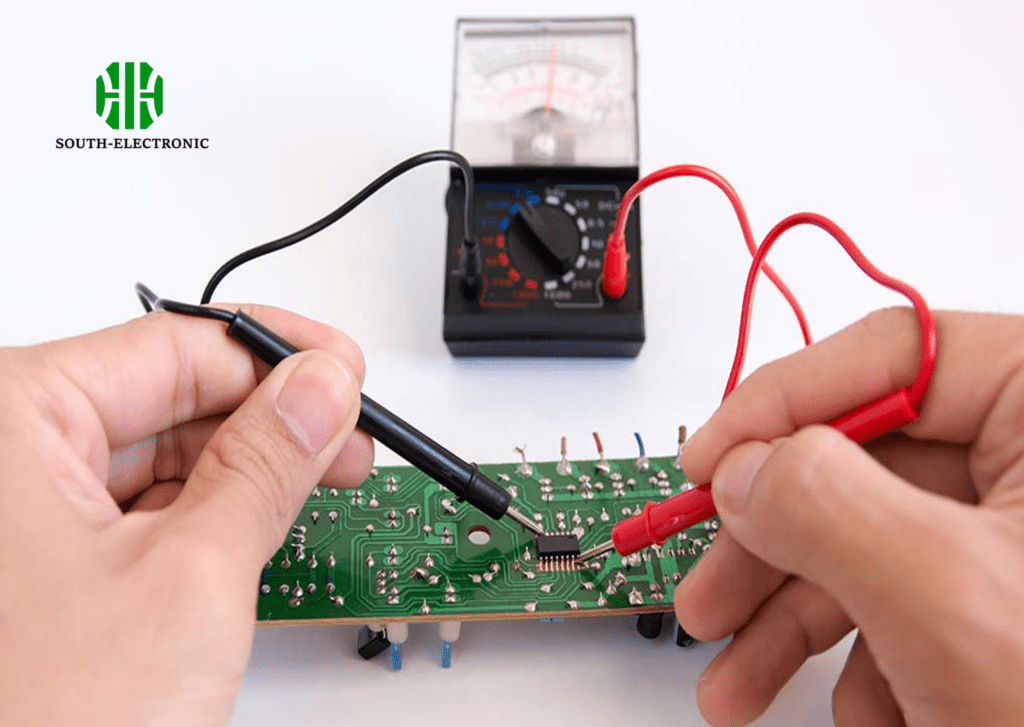

Les pistes de cuivre transportent l'électricité. Les brûlures interrompent ce flux. Mon premier contrôleur de drone présentait ce problème. Je localise les points de connexion non affectés à l'aide d'un multimètre pour tester la continuité. Ensuite, je prépare la zone en retirant les résidus de carbone avec un stylo en fibre de verre. Pour les interstices inférieurs à 2 mm, je crée des ponts de soudure. Les ruptures plus importantes nécessitent des fils de liaison fixés aux pastilles exposées. Vérifiez toujours les réparations à la loupe pour détecter toute erreur.
Comment réparer les circuits imprimés multicouches ?
Les circuits imprimés multicouches intimident de nombreux techniciens. Les couches internes cachées semblent irréparables. Je le pensais aussi, avant d'apprendre ces méthodes.
Je répare les couches internes en perçant des trous d'accès. Une résine époxy spéciale fixe les vias de remplacement. Il est essentiel d'isoler d'abord les sections endommagées. Des films sensibles à la pression aident à localiser les ruptures.
Les circuits imprimés multicouches nécessitent une analyse séquentielle :
Techniques de réparation des couches
| Position de la couche | Méthode d'accès | Solution de connexion |
|-------------------|------------------------|--------------------------| | Couche de surface | Soudure directe | Patchs en feuille de cuivre |
| Couche intermédiaire | Micro-perçage | Vias métallisés traversants |
| Plans d'alimentation | Sondage des bords de couche | Fils de dérivation externes |
Chaque couche remplit des fonctions distinctes. La panne de mon module GPS me l'a appris. Commencez par une analyse schématique pour identifier les circuits essentiels. Les ruptures non critiques restent non réparées lorsque cela est possible. Pour les pistes internes vitales, percez soigneusement des trous de test de 0,3 mm à proximité des ruptures suspectées. Des aiguilles d'injection appliquent de l'époxy conducteur dans les vides. Les tests d'impédance après réparation sont essentiels. J'utilise des analyseurs de réseau pour les cartes RF. L'imagerie thermique vérifie la surchauffe des couches d'alimentation.

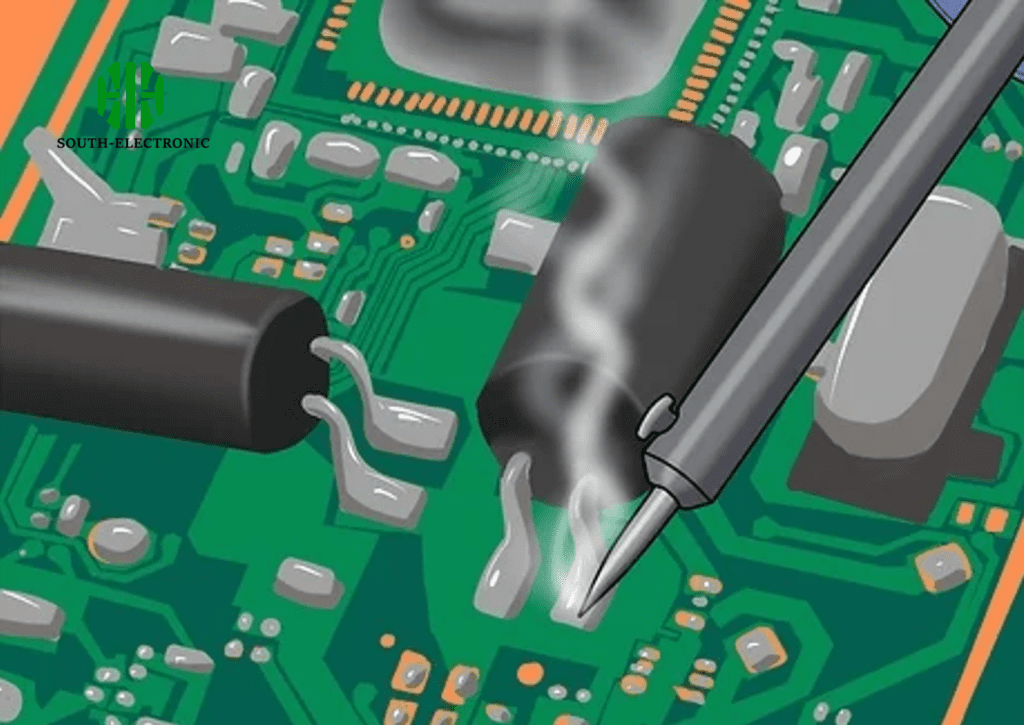

Pourquoi les soudures tombent-elles en panne ?
Rien de plus frustrant que des pannes intermittentes. Les appareils fonctionnent puis tombent en panne soudainement. D'après mon expérience, les soudures sont à l'origine de 70 % de ces problèmes.
Les soudures tombent en panne à cause de contraintes mécaniques, de contamination ou de cycles thermiques. Une mauvaise fabrication accélère ce phénomène. La refusion résout la plupart des problèmes, mais nécessite un contrôle précis de la température.
Les problèmes de soudure se manifestent de manière prévisible :
Causes et solutions des pannes
| Cause de la panne | Signes visuels | Approche de réparation |
|---|---|---|
| Fatigue thermique | Surface fissurée | Ressoudage complet des joints |
| Contamination | Aspect terne/granuleux | Nettoyage et refusion |
| Contrainte mécanique | Pastilles soulevées | Renfort époxy |
| Soudure à froid | Forme irrégulière | Application de flux et chaleur |
La soudure forme des liaisons métalliques entre les composants. Ma première réparation d'amplificateur comportait des joints froids. Les vibrations fissurent ces connexions au fil du temps. La chaleur provoque des décalages de dilatation entre les matériaux. La soudure sans plomb aggrave ce problème. J'inspecte les joints sous un éclairage incliné. Les joints contaminés semblent poreux. Je les nettoie à l'alcool isopropylique avant de réappliquer la soudure. Les cartes épaisses nécessitent un préchauffage pour éviter le décollement des pastilles. Les joints traversants nécessitent une inspection des congés : une couverture incomplète risque de provoquer une défaillance.
Conclusion
Ma méthode de réparation de circuits imprimés en cinq étapes est fiable : inspecter, nettoyer, retirer, réparer, tester. La résolution des problèmes de traces, de couches et de soudures endommagées permet d'éviter des remplacements coûteux. C'est en forgeant qu'on devient forgeron.
