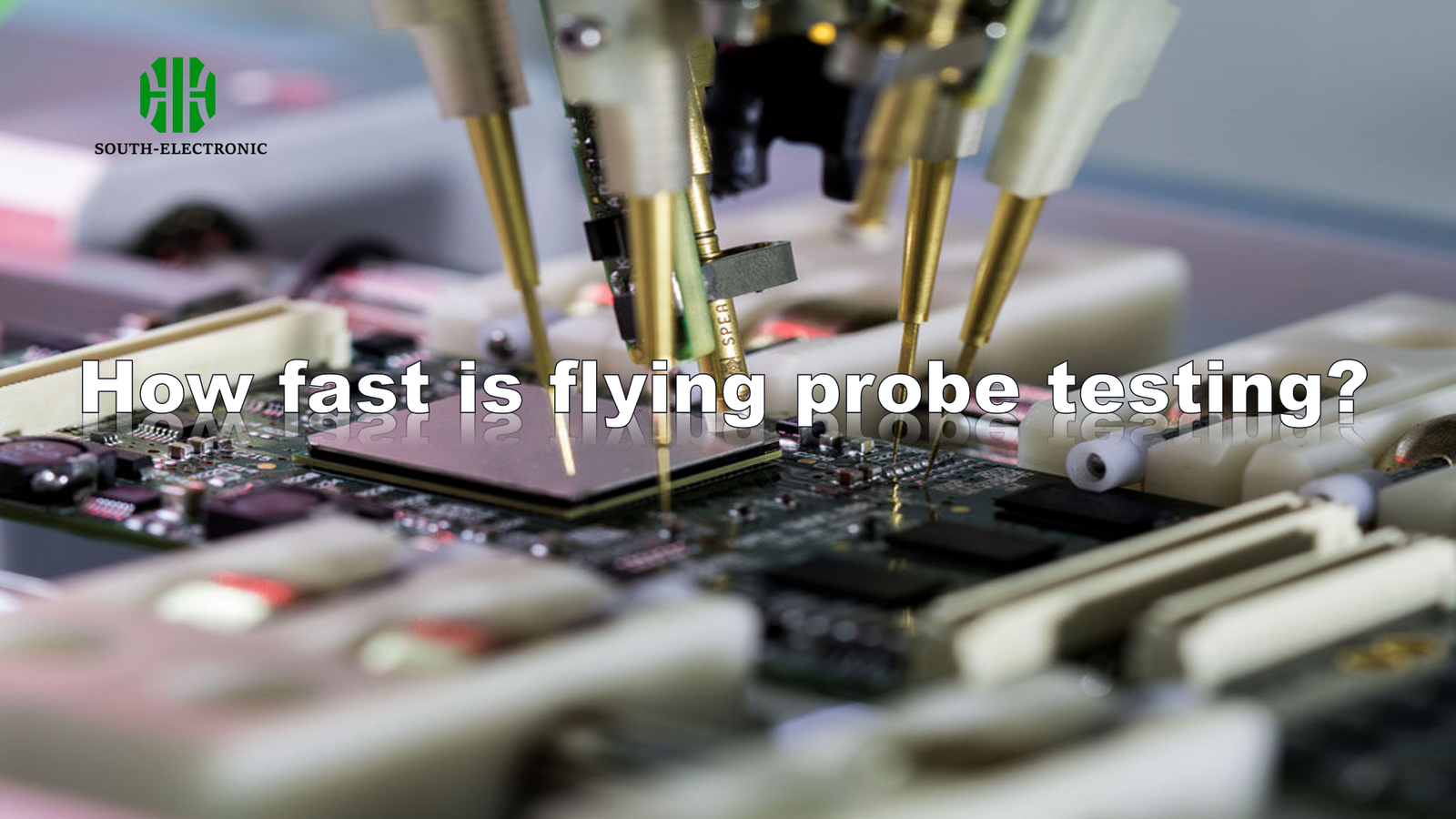

Vous inquiétez-vous des retards dans les tests de circuits imprimés ? Les arrêts de production sont pénibles. Les tests à sonde volante résolvent ce problème grâce à une inspection flexible et sans montage. La rapidité est un facteur important lors du prototypage.
Les tests à sonde volante prennent généralement 5 à 15 minutes par carte. La vitesse réelle dépend de la complexité, des points testés et du modèle de machine. Ils sont plus lents que les tests ICT avec montage, mais offrent l'avantage d'un temps de configuration nul.
La durée des tests a un impact direct sur les délais des projets. Examinons les facteurs qui influencent la vitesse des tests à sonde volante et les facteurs connexes à prendre en compte.

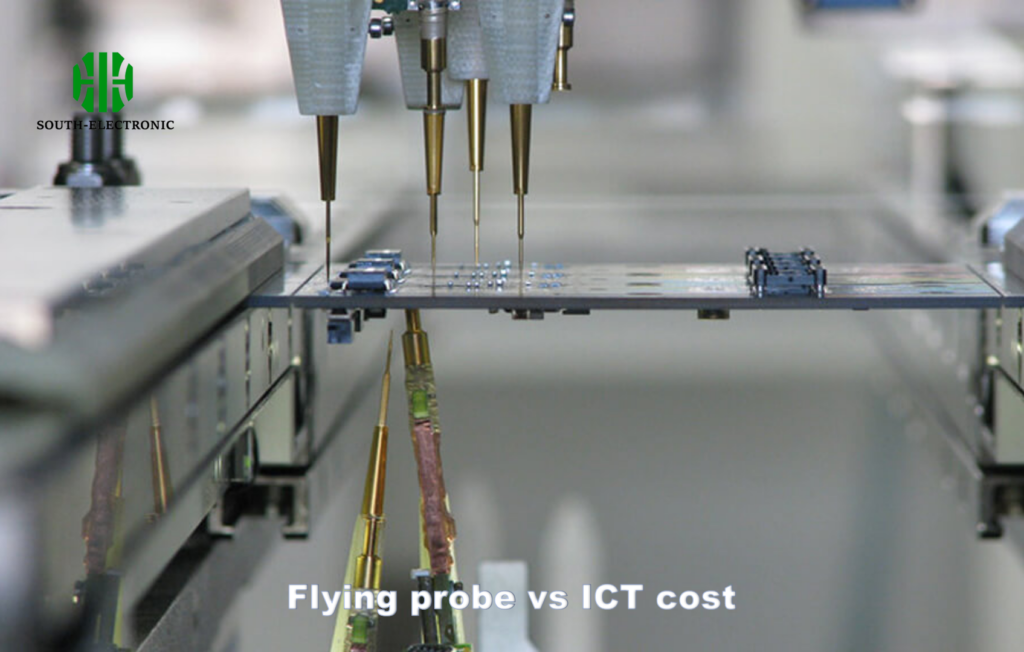

Quel est le coût le plus bas pour la taille de votre lot : les tests à sonde volante ou les tests ICT avec montage ?
Un mauvais choix coûte des milliers de dollars. Des investissements importants en montages ICT ruinent les petits lots. Connaissez votre seuil de rentabilité.
La sonde volante est avantageuse pour les prototypes de moins de 500 unités en éliminant les coûts de fixation. L'ICT devient moins chère au-delà d'environ 1 000 unités, malgré les coûts initiaux de fixation.
La décomposition révèle des facteurs de coût cachés au-delà des calculs de base :
Analyse des seuils de lots
Nous calculons les coûts réels différemment :
| Type de coût | Sonde volante | TIC basée sur des fixations |
|---|---|---|
| Configuration initiale | 0 $ | 3 000 $ - 15 000 $ |
| Coût de test par carte | Plus élevé (10 $ - 40 $) | Plus bas (1 $ - 5 $) |
| Temps de changement | Instantané | Nombre de jours pour une nouvelle fixation |
Les fixations dominent les coûts de l'ICT. Permettez-moi de partager mon expérience : pour 200 cartes de dispositifs médicaux, la sonde volante a permis d'économiser 11 600 $ par rapport aux devis d'ICT. Mais à 2 000 unités ? ICT a réduit son coût unitaire de 78 %.
Le volume de production est déterminant. En dessous de 500 unités, vous économisez des milliers de dollars en évitant les montages. Au-delà de 1 000 unités, l'avantage de rapidité d'ICT est irrésistible. Tenez également compte du temps d'ingénierie : la sonde volante permet des modifications de conception instantanées. ICT nécessite des modifications de montages physiques.

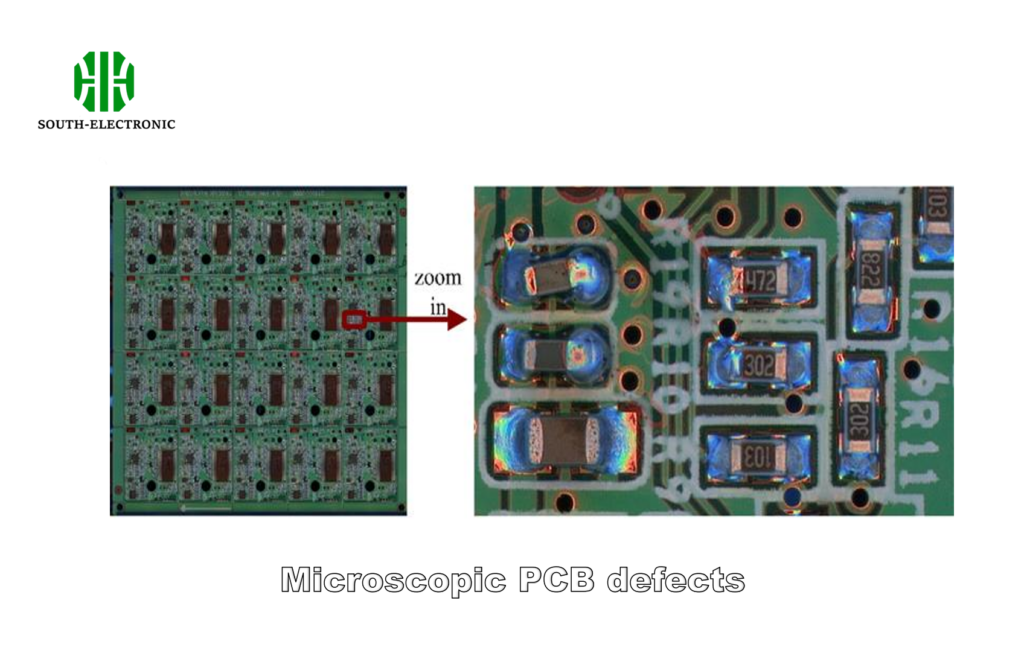

Les tests par sonde volante peuvent-ils détecter tous les défauts des circuits imprimés ?
Les défauts manqués entraînent des rappels de produits. Les cartes défectueuses nuisent à la réputation. Il est important de bien comprendre les limites des tests.
Les sondes volantes détectent 98 % des défauts courants, mais rencontrent des difficultés avec certains problèmes, comme les performances analogiques. L'inspection visuelle combinée couvre efficacement les limites.
Tous les contrôles ne fonctionnent pas de la même manière. Découvrez les domaines d'excellence des sondes volantes :
Capacités de détection des défauts
Différences de performances critiques :
| Type de défaut | Détection par sonde volante | Remarques |
|---|---|---|
| Circuits ouverts | Excellent | Mesure de la continuité |
| Courts-circuits | Excellent | Isole les courts-circuits |
| Composants défectueux | Bon | Vérifie les valeurs |
| Problèmes de soudure | Mauvais | Nécessite une inspection visuelle/AOI |
| Performances thermiques | Limitées | Nécessite des tests fonctionnels |
J'ai déjà vu des décalages de résistance passer inaperçus. Pourquoi ? Les sondes volantes vérifient les valeurs des composants, et non leur emplacement. Elles vérifient la présence d'un condensateur avec une capacité correcte, mais ne détectent pas les pièces inclinées.
Pour les applications à haut risque, l'association avec l'inspection AOI permet de détecter ces écarts. Les sondes volantes excellent dans la vérification électrique : courts-circuits, ouvertures, résistances. Les défauts mécaniques nécessitent des méthodes complémentaires.
Combien coûte un testeur à sonde volante ?
Les investissements en équipement paralysent les équipes. Les coûts imprévus font dérailler les projets. La connaissance des prix permet d'éviter les catastrophes.
Les machines d'entrée de gamme coûtent 50 000 $, les systèmes professionnels dépassent les 200 000 $. Le prix réel varie en fonction des canaux de test, des niveaux de précision et du logiciel.
La possession implique de multiples dépenses :
Répartition des coûts par niveau
L'investissement évolue en fonction des capacités :
| Niveau de machine | Gamme de prix | Utilisateurs types | Principales limitations |
|---|---|---|---|
| Basique (2 à 4 sondes) | 50 000 $ - 80 000 $ | Start-ups, laboratoires de R&D | Vitesse de test plus lente |
| Milieu de gamme (6 sondes) | 120 000 $ - 170 000 $ | Sous-traitants | Précision modérée |
| Qualité industrielle | 200 000 $ - 500 000 $ | Usines à haut volume | Besoins de maintenance importants |
N'oubliez pas la formation des opérateurs ! Prévoyez un budget supplémentaire de 8 000 $. Mon premier budget ne tenait pas compte des coûts cachés, comme les normes d'étalonnage (3 000 $) et les licences logicielles annuelles (5 à 10 % du coût de la machine).
Pour des tests occasionnels, envisagez l'externalisation (300 à 500 $/jour). Mais pour une utilisation quotidienne ? Les machines de qualité industrielle sont rentabilisées en 18 mois grâce au contrôle interne des tests.
Conclusion
Les tests par sonde volante permettent de réaliser des économies pour les prototypes, mais coûtent plus cher par test que les TIC à grande échelle. Leur durée de test de 5 à 15 minutes est idéale pour les petits lots et permet d'éviter les défauts physiques.
