Avez-vous déjà eu une LED qui a mystérieusement cessé de fonctionner ? Cette odeur de brûlé ne vient pas du café. Des diodes défectueuses sabotent les circuits au quotidien. Je vais vous révéler des astuces de test simples et accessibles à tous.

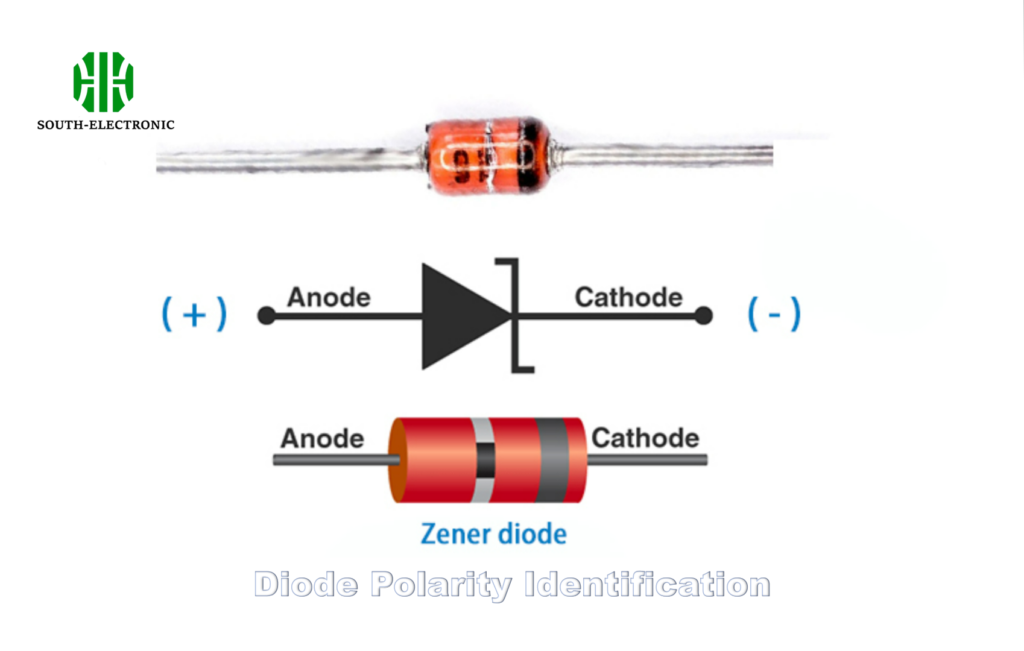

Pour tester une diode, réglez votre multimètre en mode test de diode ou en mode résistance. Connectez la sonde rouge à l'anode et la sonde noire à la cathode : les diodes saines affichent une chute de tension de 0,5 à 0,8 V (silicium) ou une faible résistance. Inversez les sondes : les diodes en bon état affichent une surtension ou une résistance élevée.

J'ai découvert plusieurs étapes cruciales après avoir moi-même grillé des diodes. Explorons le fonctionnement de ce processus dans différents scénarios.

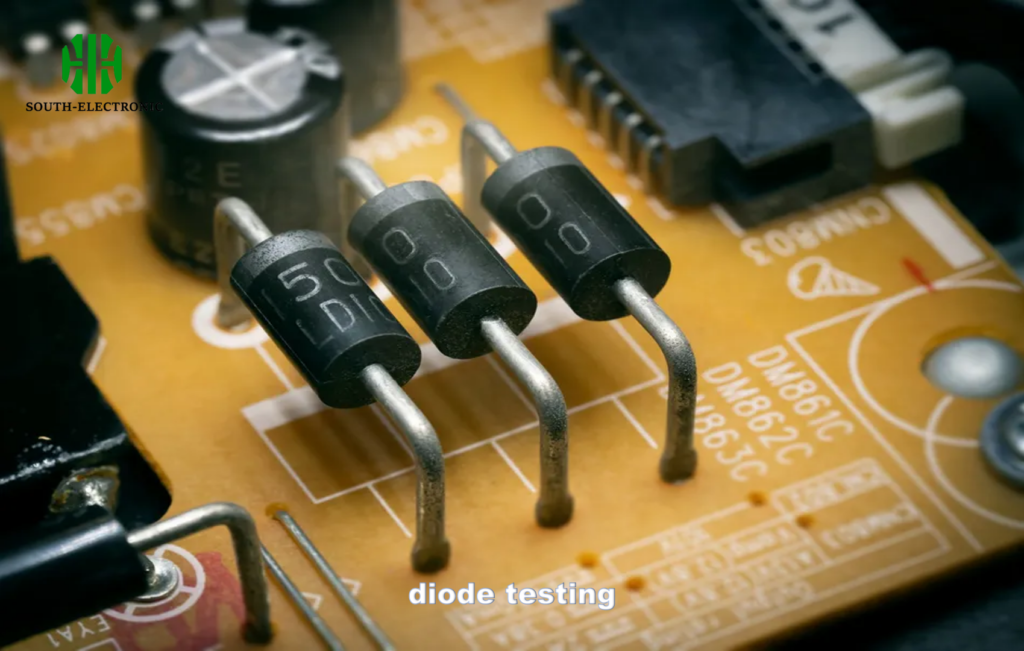

Qu'est-ce que le test de diodes ?

Vous avez remarqué une diode qui brille de manière suspecte ? C'est votre circuit qui appelle à l'aide. Le test de diodes permet de détecter ces saboteurs silencieux avant qu'ils ne détruisent les appareils.

Le test des diodes permet de vérifier si les diodes bloquent le courant en sens inverse et conduisent le courant en sens direct. Les multimètres mesurent ce comportement électrique unidirectionnel pour confirmer leur fonctionnalité.

Types de diodes

Comprendre le fonctionnement des diodes

Les diodes agissent comme des valves électriques unidirectionnelles. Elles contrôlent le sens de circulation du courant dans les circuits. Les tests permettent de vérifier leur bon fonctionnement.

Pourquoi les tests sont importants

Les diodes défectueuses provoquent des pannes de circuit. Les tests permettent d'éviter d'endommager les appareils. Recherchez les symptômes suivants :

Type de panne Test de polarisation directe Test de polarisation inverse Effets en conditions réelles
Diode saine 0,5-0,8 V (silicium) OL Fonctionnement normal
Court-circuit 0 V 0 V Surchauffe/fuites de courant
Circuit ouvert OL OL Défaillance complète du circuit
Fuite Chute normale Conduction partielle Performances irrégulières
Dégradé Chute importante (> 1 V) Conduction partielle Rendement réduit

La détection précoce des pannes a sauvé mon projet d'amplificateur. Testez toujours les nouvelles diodes avant leur installation. Des contrôles de maintenance réguliers permettent d'éviter les pannes imprévues.

Comment configurer votre multimètre pour tester les diodes ?

Vous vous demandez pourquoi votre test de diodes donne des résultats anormaux ? Une configuration incorrecte est à l'origine de 90 % des erreurs. Obtenez des résultats parfaitement clairs avec cette séquence.

Réglez le multimètre sur le symbole de diode (→|) ou le mode résistance (Ω). Choisissez une plage de résistance faible si vous utilisez le mode Ω. Vérifiez la charge de la batterie avant de démarrer et mettez à zéro les sondes sur une surface métallique.

Guide de sélection du mode

Mode de test de diode

• Repérez le symbole de la diode (→|) sur le cadran.
• Sélection automatique de la plage.
• Affiche la chute de tension réelle.
• Meilleure méthode pour la plupart des tests.

Mode de secours de résistance

• À utiliser si aucun mode diode n'est disponible.
• Sélectionnez la plage de résistance la plus basse.
• Surveillez la plage automatique.
• Résultats en ohms au lieu de volts.

Précautions essentielles

Débranchez la diode des circuits avant de tester. Éteignez complètement les appareils. Reliez-vous à la terre pour éviter les dommages causés par l'électricité statique. J'ai grillé trois diodes avant d'apprendre cela.

Toujours tester deux fois : inversez les sondes entre les mesures. Confirmez la stabilité des mesures. Les sondes contaminées peuvent fausser les mesures ; nettoyez-les avec un tampon imbibé d'alcool.

Quels sont les problèmes de diodes courants et comment les diagnostiquer ?

Votre circuit est-il possédé ? Les problèmes de diodes se manifestent par des parasites parasites. Apprenez à les repérer comme un pro sans outils coûteux.

Les diodes en court-circuit indiquent une polarisation directe/inverse de 0 V. Les diodes ouvertes indiquent une polarisation directe dans les deux sens. Les diodes présentant des fuites conduisent partiellement en polarisation inverse. Les diodes dégradées présentent des chutes de tension anormales lors des tests.

Détection des problèmes

Diagnostic étape par étape

Commencez par tester les diodes avec un multimètre. Enregistrez les valeurs directes/inverses. Comparez-les aux valeurs attendues. Identifiez les anomalies.

Ensuite, examinez l'état physique : marques de brûlure, fissures, renflements. Ma diode de générateur présentait des fissures visibles, confirmées par des tests.

Boîte à outils de solutions

• Diodes en court-circuit : remplacement immédiat
• Diodes ouvertes : vérification des soudures
• Diodes fuyantes : remplacement urgent
• Diodes dégradées : remplacement prévu prochainement

Créez des enregistrements de test pour référence. Notez les chutes de tension lors des remplacements. Documenter les tendances m'a aidé à prévoir les pannes.

Conclusion

Tester des diodes nécessite des compétences simples en multimètre et en reconnaissance de formes. Comparez les valeurs avant/arrière par rapport aux normes. Repérez les problèmes tels que les courts-circuits, les circuits ouverts, les fuites ou les dégradations. Assurez le bon fonctionnement des circuits.
