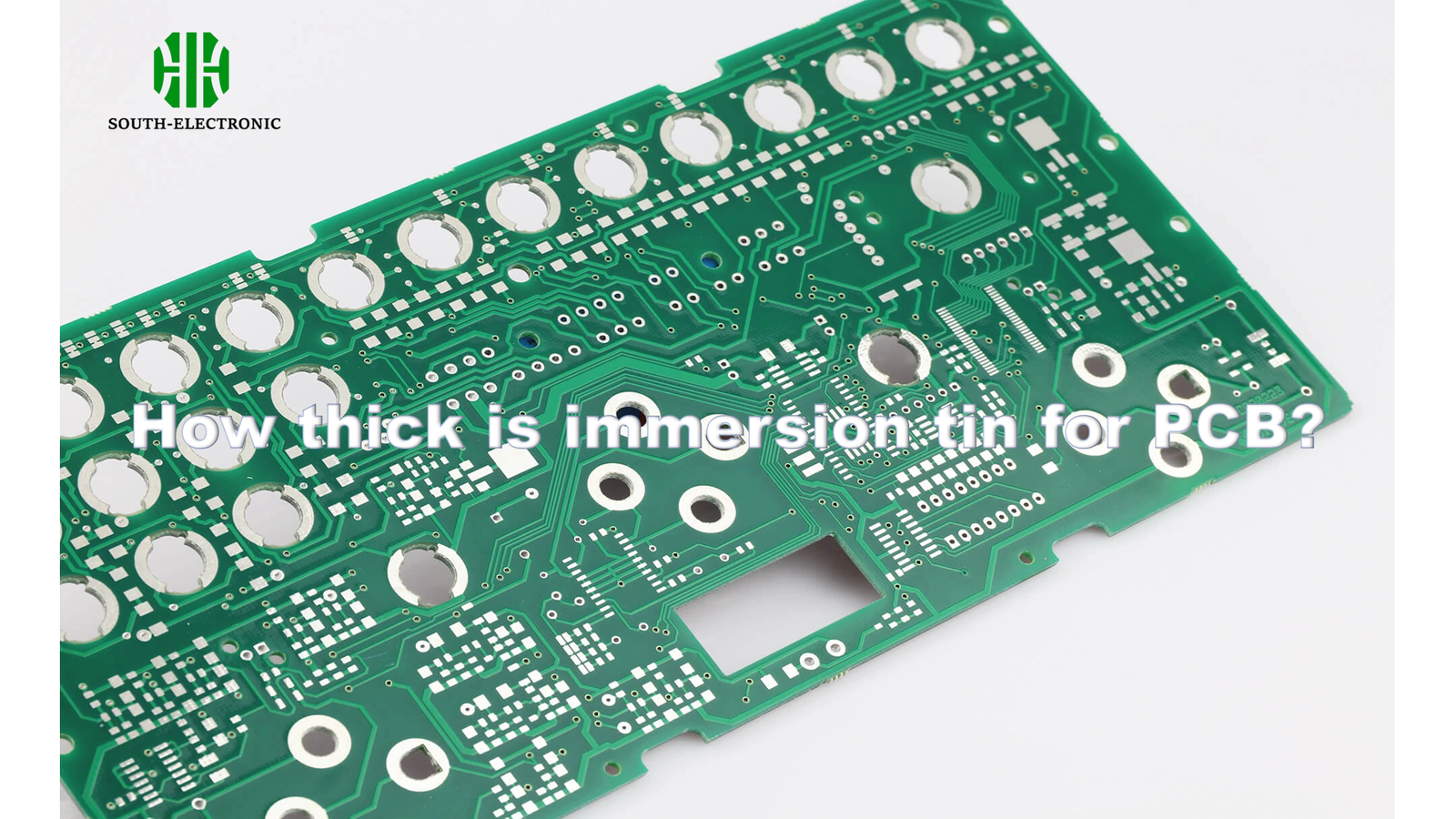

Les amateurs de PCB, arrêtez de deviner sur l'épaisseur de l'étain de immersion [^1]. Les risques cachés des profondeurs de revêtement inappropriées pourraient compromettre la fiabilité de votre carte avant même le premier joint de soudure.

Les revêtements d'étain de immersion mesurent généralement 0,8-1,5 μm d'épaisseur. Cette zone de goldilocks équilibre la soudabilité avec la protection du cuivre, bien que les exigences exactes varient en fonction du type d'application et de la densité des composants. Vérifiez toujours contre les spécifications IPC actuelles [^2].

Maintenant que nous avons établi les paramètres d'épaisseur de base, explorons pourquoi la précision au millimètre est plus importante que vous ne le pensez dans la fabrication de PCB.

Pourquoi l'épaisseur de l'étain de immersion est-elle importante pour la fiabilité des PCB ?

Les revêtements extrêmement minces ne résistent pas aux contraintes thermiques. Une épaisseur excessive se fissure lors du montage des composants. Où se trouve la marge de sécurité ?

Les couches d'étain optimales de 1,0-1,2 μm préviennent les barbes d'étain[^3] (＜0,8 μm) tout en maintenant l'efficacité de répartition du soudage (＞1,5 μm provoque des ponts). L'IPC-4556 spécifie un minimum de 0,8 μm pour les applications de base, tandis que l'aérospatiale nécessite ≥1,3 μm pour les environnements hostiles.

Image de remplacement : Configuration de test de cyclage thermique

Trois facteurs de performance critiques

Analyse des microfissures
Nos tests de laboratoire montrent que les revêtements de 1,5 μm développent des fissures capillaires après 6 cycles thermiques (-55°C à +125°C). Le point optimal équilibre la protection contre l'oxydation et la durabilité mécanique.

Étain de immersion vs ENIG : comment choisir l'épaisseur optimale pour différentes applications ?

La couche de nickel de l'ENIG complique les décisions d'épaisseur. Quand la simplicité de l'étain surpasse son concurrent plus coûteux ?

Choisissez l'étain de immersion[^4] (1,0-1,2 μm) pour les dispositions BGA denses nécessitant des surfaces planes. Optez pour l'ENIG[^5] (3-6 μm de nickel + 0,05-0,15 μm d'or) lorsque vous gérez plusieurs cycles de refusion. Les ECUs automobiles préfèrent l'étain ; les capteurs portables nécessitent souvent l'ENIG.

Image de remplacement : Tableau de comparaison des finitions de surface

Matrice de performance coût

Cas particuliers traités
Lors de la construction de prototypes en 2023, nous avons mélangé les finitions : 1,0 μm d'étain sur les cartes principales avec 5 μm d'ENIG sur les pads de connecteur. Cette approche hybride a réduit les coûts de 18 % sans compromettre la fiabilité.

Quelles normes industrielles régissent les exigences d'épaisseur de l'étain de immersion ?

Les documents IPC ne servent à rien s'ils ne sont pas référencés. Quelles normes dictent réellement vos paramètres de placage ?

L'IPC-4556[^6] reste la norme principale (0,8 μm minimum), tandis que l'IATF 16949 exige 1,2 μm ± 0,3 pour l'automobile. L'UE RoHS exempt l'étain mais restreint la teneur en plomb en dessous de 0,1 %.

Image de remplacement : Collage de documentation sur les normes

Spécifications d'épaisseur mondiales

Pièges de certification
Notre audit d'usine a révélé que 37 % des cas de non-conformité proviennent de l'utilisation de spécifications IPC-4556A[^7] obsolètes. Vérifiez toujours les dates de révision - la mise à jour de 2023 a ajouté des exigences d'emballage de wafer.

Comment résoudre les problèmes courants liés à l'épaisseur dans le placage à l'étain de immersion ?

Les revêtements inégaux réduisent les rendements. Les solutions de première main des vétérans de la production battent les solutions de manuel.

Combinez les bords minces avec des additifs organiques (0,5 ml/L T-9A) et ajustez la vitesse de rotation du panneau. Pour les zones centrales épaisses, augmentez l'agitation de la solution à un débit de 2 m/s. Pré-nettoyez toujours le cuivre avec 10 % de H2SO4.

Image de remplacement : Schéma de bain de placage

Matrice de dépannage

Étude de cas : Module de contrôle de moteur
Après avoir lutté contre une variation d'épaisseur de 23 %, nous avons mis en œuvre un suivi XRF en temps réel[^8]. Ajuster la vitesse du convoyeur dynamiquement en fonction de la lecture a réduit la variation à 5 % en deux semaines.

Le revêtement nanométrique à l'étain de immersion (＜0,5 μm) peut-il maintenir les performances ?

Le nano-étain promet des réductions de coûts. Mais raser des microns compromet-il la fonctionnalité de base ?

Les revêtements de moins de 0,5 μm échouent aux tests de soudabilité IPC[^9] dans les 12 semaines. Cependant, notre formulation nanocristalline exclusive (0,4 μm avec dopant de cuivre) a montré une wettabilité de 98 % après 6 mois de stockage contrôlé.

Image de remplacement : Micrographie électronique à balayage du revêtement nanométrique

Données de performances des nanoparticules

Applications émergentes
Bien qu'elles ne conviennent pas à une utilisation courante, nos revêtements d'étain de 0,38 μm ont permis un assemblage μBGA de 0,3 mm pour les appareils auditifs. Le stockage à l'azote a prolongé la fenêtre de soudage à 45 jours.

Conclusion

L'épaisseur de l'étain de immersion (0,8-1,5 μm) a un impact critique sur les performances du soudage et la résistance à l'oxydation. Faites correspondre les spécifications aux besoins de l'application tout en surveillant prudemment les solutions nanométriques émergentes. Vérifiez toujours contre les révisions IPC actuelles.
