Quelle est la différence entre les normes IPC Niveau 2 et IPC Niveau 3 ?

CONTENTS

Avez-vous déjà vous demandé pourquoi certains appareils électroniques défectueux en quelques mois alors que d'autres durent des décennies ? La réponse se trouve dans les normes de fabrication cachées que la plupart des ingénieurs ne voient jamais.

La classe 2 de l'IPC permet des défauts mineurs pour les appareils électroniques du quotidien, tandis que la classe 3 exige une perfection zéro défaut pour les appareils aéronautiques et médicaux. Ces normes déterminent la durée de vie du produit, la sécurité et la fiabilité dans les différentes industries.

Perdus quant à la classe dont votre projet a besoin ? Décomposons les quatre différences critiques qui ont un impact sur les choix de fabrication et les performances du produit.

Quelles sont les principales différences de critères de fabrication entre la classe 2 et la classe 3 de l'IPC ?

Imaginez la construction d'un smartphone par rapport à un pacemaker. L'un tolère les erreurs, l'autre exige la perfection. Ce contraste marqué définit la fabrication de la classe 2 de l'IPC par rapport à la classe 3.

La classe 2 permet des imperfections limitées dans les joints de soudure et le placement des composants, tandis que la classe 3 exige un assemblage impeccable avec des étapes de test supplémentaires et des qualifications de matériaux strictes.

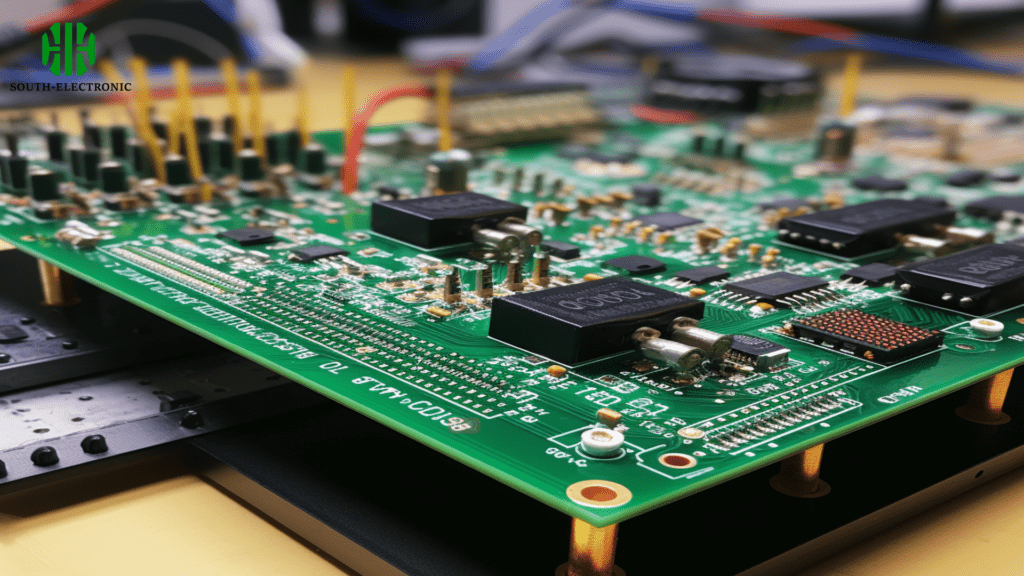

Qu'est-ce que la fabrication de PCB personnalisée

Trois divergences de fabrication critiques

Critère Classe 2 de l'IPC[^2] Classe 3 de l'IPC[^3]
Acceptation des vides de soudure Jusqu'à 25 % d'espace de vide autorisé Maximum 5 % de vides autorisés
Placement des composants 50 % de couverture de pad acceptable 75 % de couverture de pad minimum requise
Tests de contrainte thermique 1-2 cycles de test 5-6 cycles de test exhaustifs

Pour les produits grand public sensibles au temps, l'efficacité de la classe 2 l'emporte sur les défauts mineurs. Les fabricants d'implants médicaux choisissent la validation approfondie de la classe 3 – même une erreur de placement de 0,1 mm est rejetée. J'ai vu des inspecteurs de la classe 3 utiliser des grossisseurs 10X pour examiner chaque point de connexion.

Quels défauts sont tolérés dans la classe 2 de l'IPC mais rejetés dans la classe 3 ?

Imaginez une voiture avec une petite rayure par rapport à un vaisseau spatial avec des microfissures. Les défauts cosmétiques et critiques forment la distinction de base ici.

La classe 2 permet des imperfections de soudure mineures et des défauts cosmétiques, tandis que la classe 3 rejette toute anomalie affectant la fiabilité à long terme, même si elle est invisible à l'œil nu.

Exemples de défauts de PCB

Décomposition de la tolérance aux défauts

Type de défaut Autorisation de la classe 2 Exigence de la classe 3
Soudage à billes ≤ 5 particules par joint Aucune particule autorisée
Remplissage de trous 75 % minimum 100 % requis
Succion de cuivre Acceptable si fonctionnel Interdiction complète

Une batterie de la classe 2 pourrait passer avec un soudage légèrement inégal, mais les contrôleurs de vol de la classe 3 sont mis au rebut pour le même défaut. À l'époque de la prototypage, nous avons recyclé un lot entier de la classe 3 en raison de traces de cuivre microscopiques.

Quelles industries ou produits nécessitent la conformité à la classe 3 de l'IPC ?

Faire confiance à une montre-bracelet de 5 $ pour surveiller votre rythme cardiaque pendant une opération ? Ce seuil de risque dicte les applications de la classe 3 de l'IPC.

Les systèmes aéronautiques, les dispositifs de soutien vital et le matériel militaire nécessitent la classe 3. Les appareils grand public et le matériel industriel non critique utilisent généralement les normes de la classe 2.

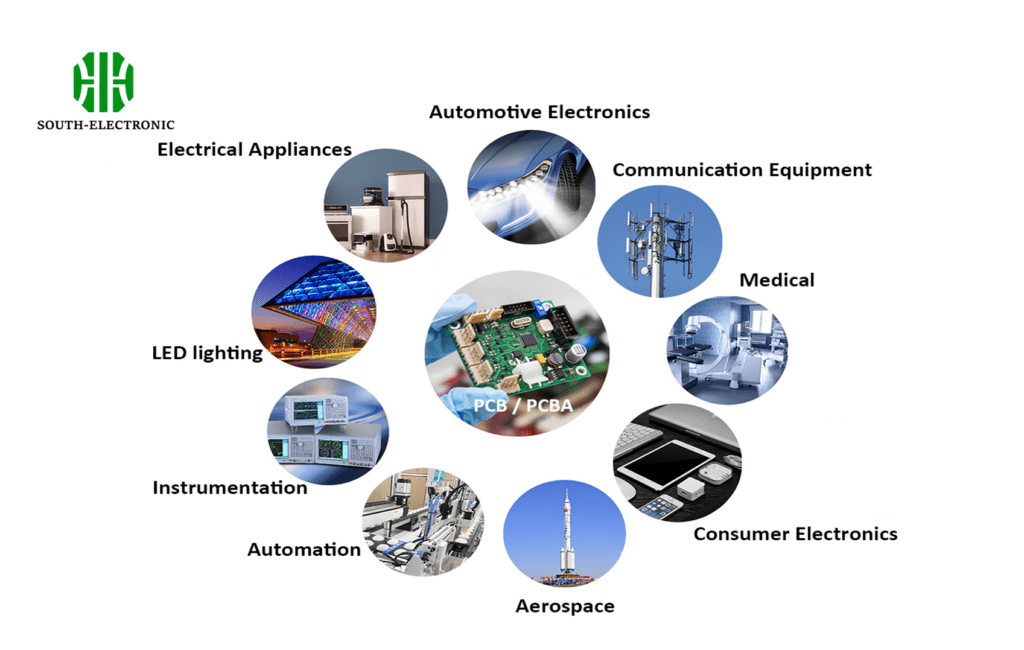

Applications industrielles de PCB

Décomposition du domaine de la classe 3

Industrie Exemples de classe 2 Exemples de classe 3
Santé Montres de fitness Défibrillateurs implantables
Transport Systèmes de divertissement automobile Systèmes d'évitement de collision aérienne
Énergie Onduleurs solaires domestiques Commandes de centrales nucléaires

J'ai déjà consulté pour une mise à niveau du sonar d'un sous-marin où les tests de la classe 3 impliquaient des simulations de spray de sel reproduisant 20 ans d'exposition à l'océan en 48 heures.

Pourquoi la fabrication de la classe 3 de l'IPC coûte-t-elle plus cher que la classe 2 ?

Vous vous êtes déjà demandé pourquoi le matériel militaire coûte 10 fois plus que les équivalents grand public ? Le prix reflète les couches de qualité invisibles de la production de la classe 3.

Les cycles de test prolongés, les matériaux de premium[^4] et les exigences d'inspection à 100 % rendent la production de la classe 3 30-50 % plus coûteuse que les équivalents de la classe 2.

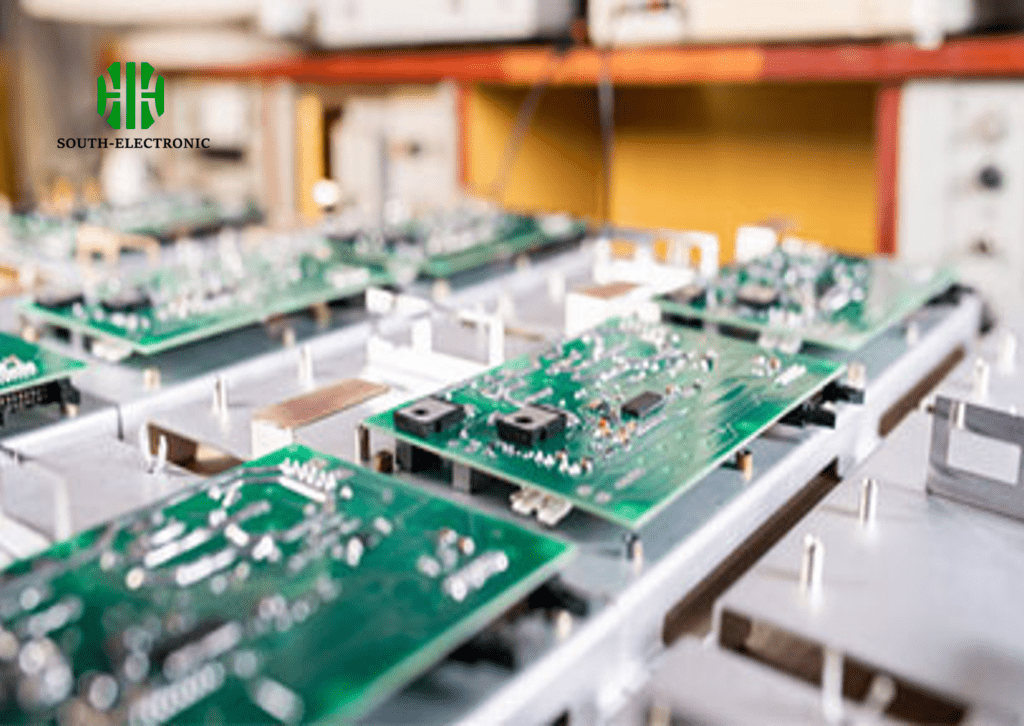

Fabrication de PCB

Comparaison des facteurs de coût

Facteur de coût Impact de la classe 2 Impact de la classe 3
Équipement de test Machines AOI de base Inspection de soudure 3D et X-ray
Grades de matériaux FR-4 standard Laminés à haute fréquence
Taux de rejet 5-10 % 20-30 %

Un projet de la classe 3 que j'ai géré nécessitait des connecteurs plaqués or au lieu de l'étain standard – ajoutant 12 $ par unité rien que pour la résistance à la corrosion.

Conclusion

La classe 2 de l'IPC équilibre le coût et la fiabilité pour les appareils électroniques grand public, tandis que la précision extrême de la classe 3 assure la survie dans les systèmes critiques. Choisir sagement évite une surconception coûteuse ou une sous-spécification dangereuse.
