Fournisseur de circuits imprimés LED
South-Electronic
Chez South-Electronic, nous sommes spécialisés dans la fourniture de circuits imprimés LED de haute qualité qui offrent un éclairage brillant et constant et des performances supérieures, aidant vos projets d'éclairage à briller davantage et à durer plus longtemps.
Découvrez le meilleur avec notre PCB LED
Bienvenue dans le monde de South-Electronic, votre source fiable de circuits imprimés LED conçus pour optimiser l’efficacité lumineuse et la durée de vie.
Nos circuits imprimés peuvent répondre à vos besoins d’éclairage personnalisés, des applications commerciales aux systèmes d’éclairage de pointe.
Faites équipe avec nous pour éclairer votre secteur.

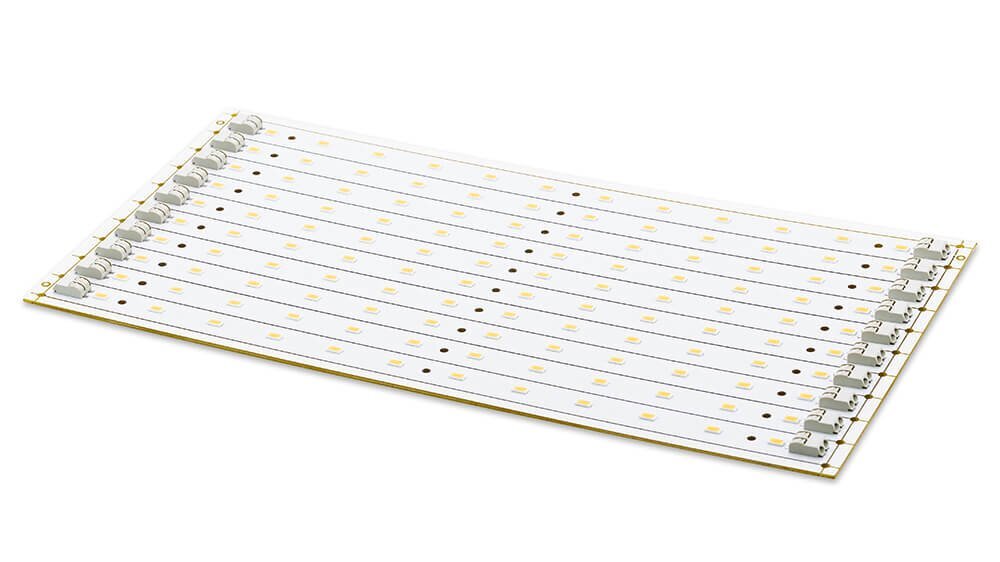

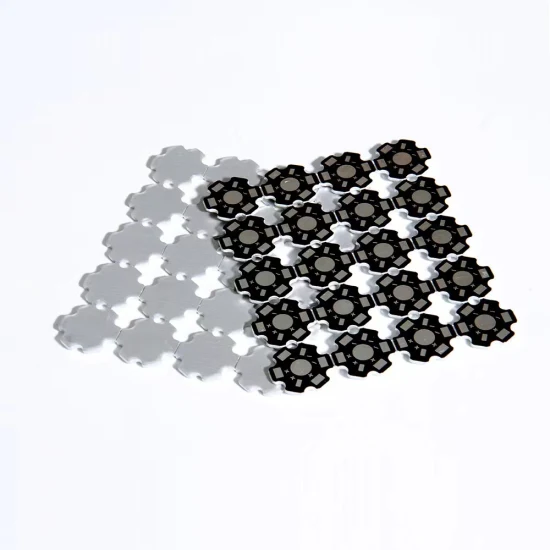

PCB LED pour éclairage général
Conçus pour éclairer les maisons et les entreprises, ces circuits imprimés fonctionnent avec tous les types de luminaires pour vous offrir une bonne lumière à tout moment.

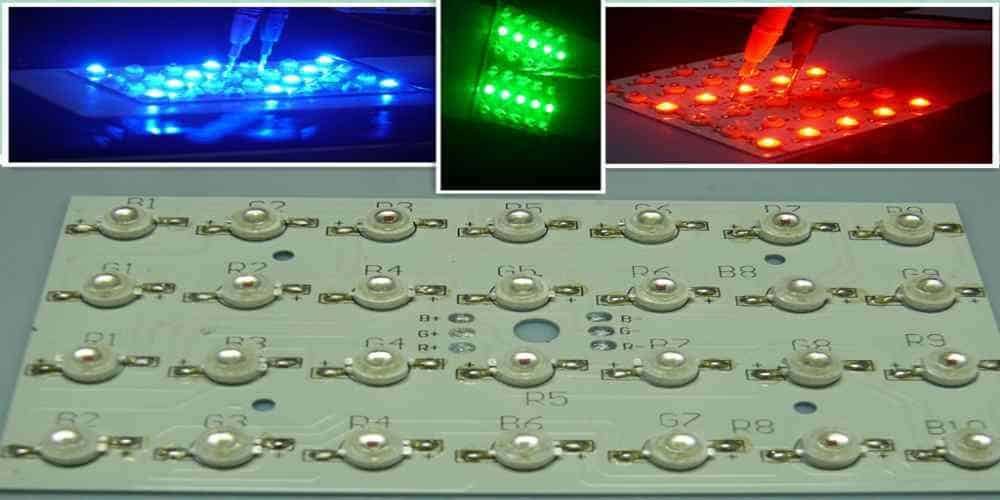

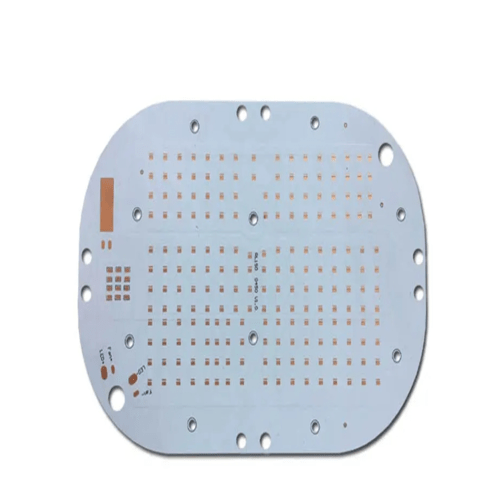

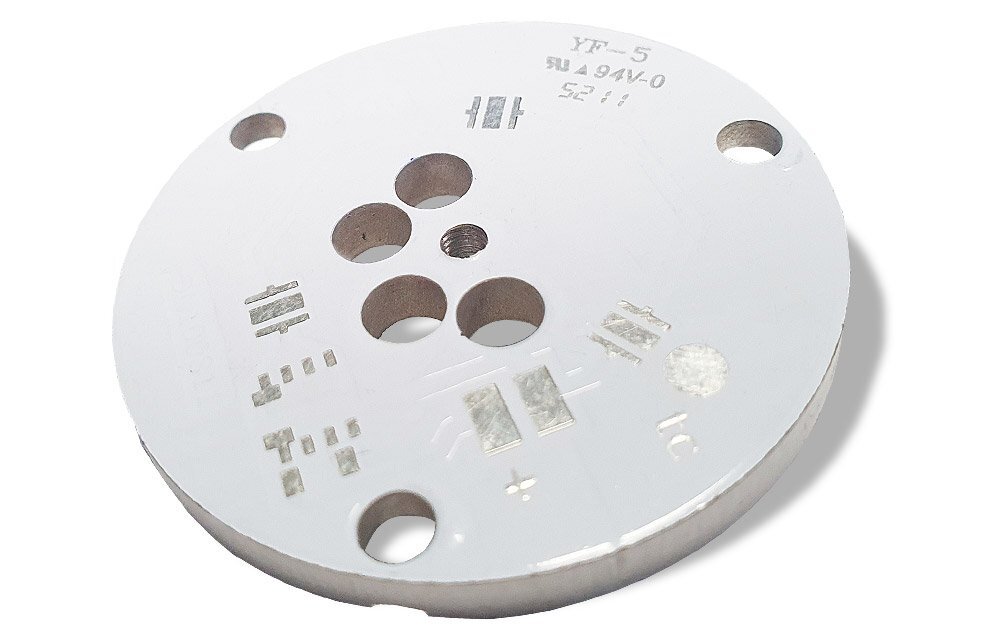

PCB LED haute puissance
Conçus pour gérer les courants élevés requis par les LED haute puissance. Ces PCB sont idéaux pour les lampes industrielles et à haute intensité.

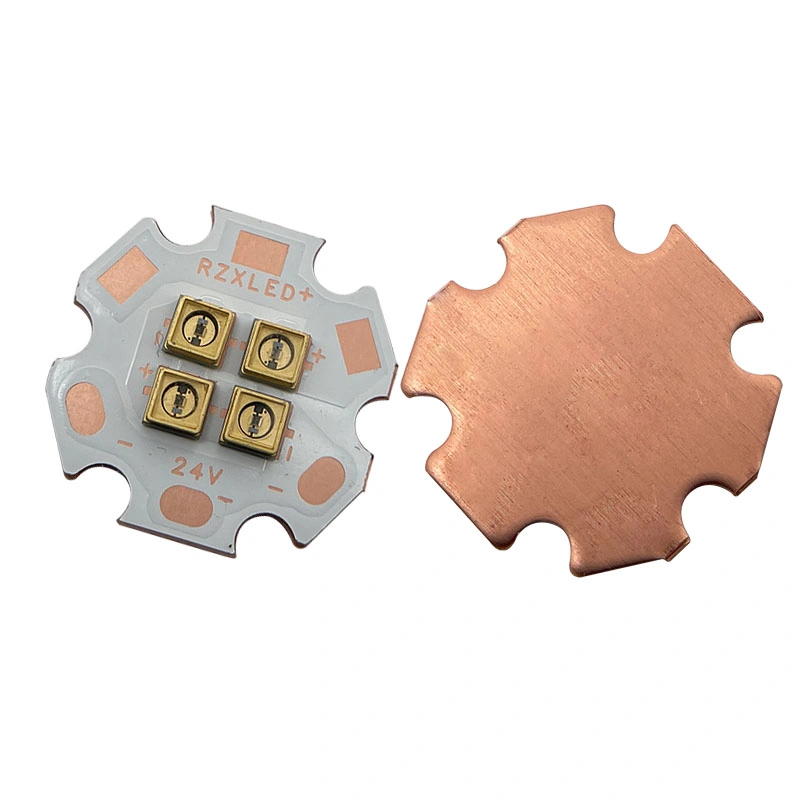

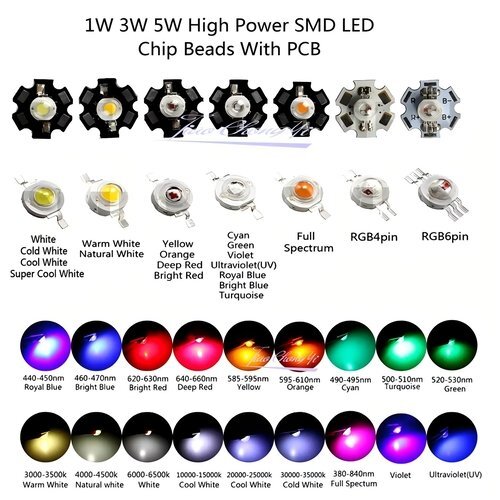

Circuit imprimé LED UV
Spécialement conçus pour les applications à lumière ultraviolette, ces circuits imprimés sont utilisés dans les processus médicaux, de stérilisation et de durcissement. Les LED UV nécessitent des matériaux et des technologies spécifiques pour garantir leurs performances et leur durabilité.

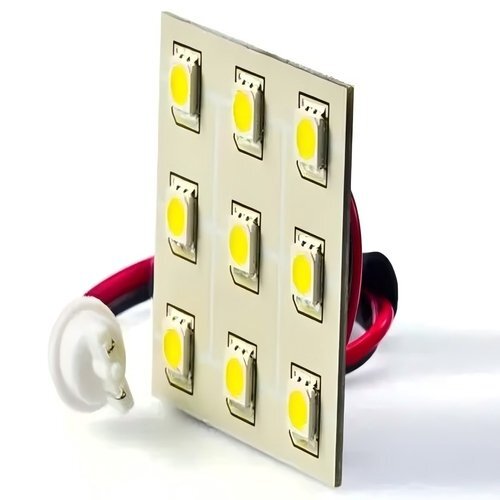

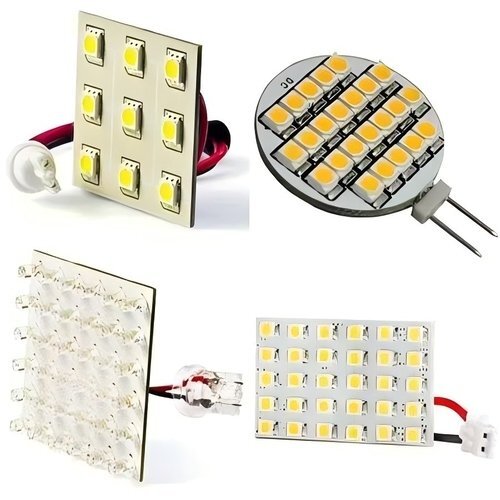

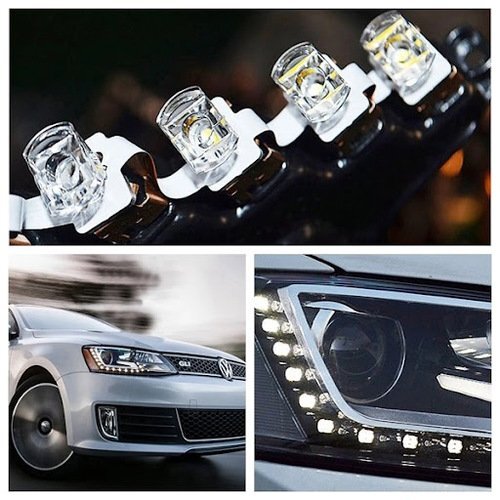

PCB LED pour automobile
Conçus pour les voitures, ces circuits imprimés doivent être très résistants et fonctionner en permanence, même lorsque la voiture est très chaude ou très froide.

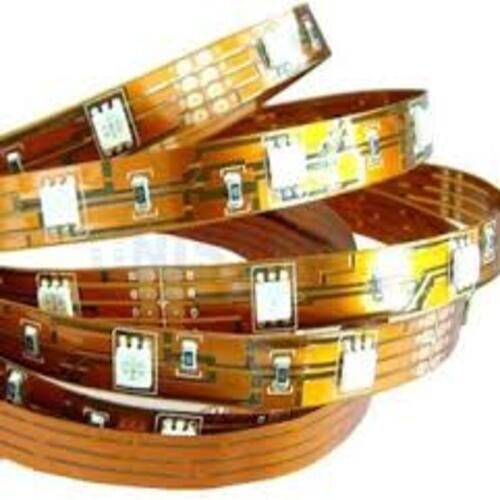

Circuit imprimé LED flexible
Ils sont flexibles, vous pouvez donc les utiliser dans une variété de formes. Vous pouvez placer le FPC LED dans n'importe quelle forme.
PCB de rétroéclairage LED
Le PCB est principalement utilisé pour le rétroéclairage dans l'électronique grand public. Il est conçu pour distribuer la lumière de manière uniforme et consommer peu d'énergie.
Pourquoi choisir South-Electronic?
Choisissez South-Electronic et vous travaillerez avec des experts dans la fabrication de circuits imprimés LED de haute qualité pour tous types d’éclairage.
Notre équipe d’experts, forte de plusieurs années d’expérience dans le secteur, propose des circuits imprimés haut de gamme à des prix imbattables. Nous nous engageons à vous fournir un service exceptionnel du début à la fin, en veillant à ce que vous soyez satisfait à chaque étape du processus.
- Support à Vie
Votre succès est notre priorité.
En choisissant notre PCB LED, vous n'obtenez pas seulement un produit, mais un support à vie. Nous serons là chaque fois que vous aurez besoin d'aide, vous guidant à chaque étape, bien après votre achat. - Assurance Qualité avec Garantie Prolongée
Votre tranquillité d'esprit est importante pour nous.
C'est pourquoi nous garantissons la plus haute qualité pour chaque PCB LED que vous commandez chez nous, accompagné d'une garantie de cinq ans. Si quelque chose tourne mal pendant cette période, vous pouvez compter sur nous pour le réparer gratuitement, assurant ainsi le bon déroulement de vos projets. - Réponse Rapide et Livraison
Votre temps est précieux, et nous le respectons.
Nous nous engageons à traiter votre commande rapidement et à fournir des solutions logistiques optimisées afin que vos projets soient réalisés à temps, sans compromettre la qualité ou la rapidité. - Réseau de Service Mondial
Votre emplacement ne doit pas limiter votre accès à des produits de qualité.
Peu importe où vous vous trouvez, notre chaîne d'approvisionnement mondiale et notre réseau de services sont là pour vous soutenir. Avec des marchés majeurs en Europe et en Amérique, vous pouvez facilement accéder à nos produits et services où que vous soyez. - Quantités de Commande Flexibles
Votre projet est notre priorité, quelle que soit sa taille.
Que vous ayez besoin d'un échantillon de 1 pièce ou d'une production en masse, nous offrons la flexibilité nécessaire pour répondre à vos exigences spécifiques. Avec nous, vous bénéficiez d'une véritable flexibilité de commande qui s'adapte à vos besoins.
Projet connexe que nous avons réalisé
Avis des clients
Questions fréquentes
Questions les plus populaires
Le PCB LED, ou Circuit Imprimé à Diodes Électroluminescentes, est un PCB spécialisé utilisé pour faire fonctionner et gérer des solutions d'éclairage LED. Il assure les connexions électriques et le support mécanique des composants LED, garantissant une dissipation thermique efficace et des performances fiables.
Le matériau le plus couramment utilisé dans les PCB LED est l'ALU, connu pour sa conductivité thermique excellente et sa durabilité. D'autres matériaux comme le cuivre et le FR4 sont également utilisés en fonction des exigences spécifiques de l'application.
Le PCB LED UV est utilisé pour des applications nécessitant une lumière ultraviolette, comme la stérilisation, le durcissement et l'analyse médicale. Les avantages incluent une haute efficacité énergétique, une longue durée de vie, et la capacité de fonctionner à des températures plus basses comparées aux solutions UV traditionnelles.
La durée de vie d'un PCB LED peut varier en fonction de la qualité des matériaux et de l'environnement opérationnel, mais en général, les PCB LED peuvent durer entre 25 000 et 100 000 heures avec une conception et une gestion thermique appropriées.
Oui, le PCB LED est considéré comme respectueux de l'environnement en raison de son efficacité énergétique et de l'absence de matériaux toxiques comme le mercure, souvent présents dans d'autres types de technologies d'éclairage.
Chez South-Electronic, nous adhérons à un processus de contrôle qualité strict qui inclut des inspections automatisées et des tests rigoureux. Nous nous engageons à utiliser des matériaux de haute qualité et des techniques de fabrication avancées pour garantir que chaque PCB LED respecte les normes les plus élevées.
Nous offrons un support après-vente à vie, y compris une assistance technique et des services de maintenance. Notre garantie prolongée de 5 ans couvre les réparations gratuites pour tout problème survenant pendant la période de garantie, vous offrant une tranquillité d'esprit à long terme.
Envoyez-nous un message
Plus vous remplissez les détails, plus nous pourrons passer rapidement à l’étape suivante.
Le guide complet pour les PCB LED
Contenu
Chapitre 1
Introduction à la PCB LED
Aperçu de la PCB LED et de ses applications dans diverses industries
La PCB LED, ou circuit imprimé pour diodes électroluminescentes, est une carte spécialisée supportant les LED, reconnue pour son efficacité et sa longévité dans une large gamme d’applications. Des dispositifs automobiles aux dispositifs médicaux, la PCB LED est cruciale pour une gestion thermique efficace, garantissant des performances optimales et une durée de vie prolongée des LED.
La PCB LED est essentielle pour améliorer les performances et la fonctionnalité dans des industries telles que l’automobile, l’électronique grand public, les dispositifs médicaux et l’éclairage industriel. Dans les applications automobiles, la PCB LED est indispensable, illuminant tout, des phares aux éclairages de tableau de bord. Elle améliore également l’utilisabilité et l’esthétique de l’électronique grand public comme les smartphones et les téléviseurs grâce à un rétroéclairage supérieur. Dans le domaine médical, elle est utilisée dans les outils de diagnostic et de traitement, soulignant leur fiabilité et leur polyvalence.
L’évolution de la technologie LED et son intégration avec les PCB
Des voyants simples aux systèmes d’éclairage complexes : Le parcours de la technologie LED a commencé au début du 20e siècle et a atteint un jalon majeur dans les années 1960 avec le développement de la première LED pratique. Depuis lors, la LED a évolué, passant de simples voyants à des composants sophistiqués qui alimentent des applications d’éclairage majeures dans plusieurs industries.
S’adapter aux besoins : L’essor du PCB à base métallique
À mesure que les applications LED se sont généralisées, le besoin de solutions de gestion thermique avancées a stimulé l’innovation dans les PCB à base métallique (MCPCB), en particulier les substrats en aluminium. Les PCB spécialisés sont conçus pour dissiper efficacement la chaleur, protégeant ainsi les LED des défaillances thermiques et améliorant leurs performances.
Plus que la fonctionnalité : Embellir votre PCB avec les LED
Aujourd’hui, l’utilisation des LED sur les PCB ne se limite pas à leur fonction d’éclairage. Il s’agit aussi de les rendre esthétiques. Cela est particulièrement vrai pour l’éclairage grand public et architectural. Les PCB LED actuels sont conçus non seulement pour bien fonctionner et durer longtemps, mais aussi pour être esthétiquement agréables. Ils sont conçus pour que les produits finis soient aussi beaux qu’efficaces.
Stimuler l’innovation dans diverses industries
Cette intégration continue a déclenché de nombreuses innovations dans le domaine :
Avancées matérielles :
L’utilisation de matériaux conducteurs comme l’aluminium et le cuivre dans le noyau du PCB permet une meilleure dissipation de la chaleur.
Innovations en matière de conception :
Les PCB LED modernes intègrent des conceptions spéciales qui permettent d’augmenter la luminosité et d’améliorer la dissipation de la chaleur grâce à des revêtements réfléchissants et des dissipateurs thermiques intégrés, etc.
Intégration technologique :
La connexion des PCB LED à la technologie intelligente permet de contrôler les systèmes d’éclairage qui peuvent s’adapter aux événements qui se produisent autour d’eux ou au comportement des gens, les rendant plus intelligents et plus réactifs.
À mesure que nous continuons à explorer les utilisations des PCB LED, en examinant les différents types et matériaux ainsi que les méthodes de fabrication, nous découvrirons de nouvelles façons de les utiliser. Cela permettra à de nombreuses industries de poursuivre leur croissance.
Chapitre 2
Types de PCB LED
Chapitre 3
Matériaux utilisés dans les PCB LED
Le choix du matériau pour la fabrication de votre PCB LED est crucial pour les performances globales de vos cartes. Des facteurs tels que la dissipation thermique, la durabilité et la conductivité électrique sont fortement influencés par cette décision. L’aluminium, le cuivre et leurs alliages sont parmi les matériaux les plus couramment utilisés dans les PCB LED en raison de leurs excellentes propriétés parfaitement adaptées aux applications LED. Que vous souhaitiez améliorer la longévité, l’efficacité ou la fonctionnalité de votre PCB LED, comprendre les avantages de chaque matériau vous aidera à faire les meilleurs choix pour vos besoins spécifiques.

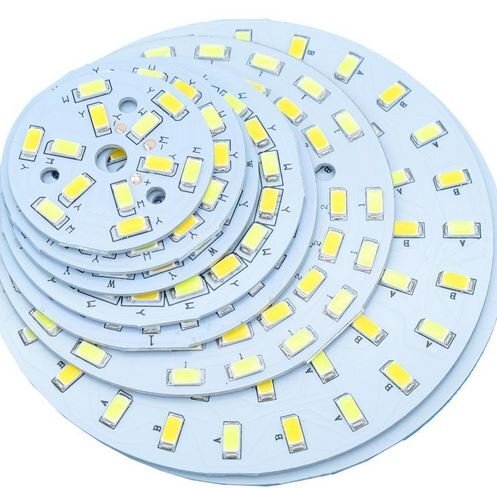

Aluminium
L’aluminium est le matériau de choix pour la fabrication de PCB LED. Il est peu coûteux et gère très bien la chaleur. Les PCB en aluminium possèdent une fine couche de matériau diélectrique thermiquement conducteur qui comble l’écart entre les composants IC et la plaque arrière en métal, ce qui améliore les performances de votre appareil.
Avantages :
- Conductivité thermique :L’aluminium est très efficace pour évacuer la chaleur de vos LED. Cela améliore non seulement leur performance, mais prolonge également leur durée de vie.
- Durabilité:L’aluminium est très résistant et robuste, il ne se casse ni ne se déforme dans des conditions normales. Cela signifie que vous pouvez l’utiliser pour toutes sortes de projets d’éclairage en sachant qu’ils dureront longtemps.
- Légèreté :L’aluminium est léger, ce qui est idéal pour les dispositifs portables ou les appareils portatifs. Il est facile à manipuler et à intégrer dans différents designs sans perdre en qualité ou en fonctionnalité.
Cuivre
Le cuivre est le matériau idéal pour les PCB LED, surtout si vous avez besoin d’une conductivité thermique très élevée. Les PCB en cuivre sont plus efficaces pour dissiper la chaleur des composants LED que l’aluminium, ce qui est important pour maintenir la performance de vos LED haute puissance.
Avantages :
- Conductivité thermique supérieure :Le cuivre a une conductivité thermique presque double de celle de l’aluminium, ce qui en fait le matériau idéal pour les applications générant beaucoup de chaleur. Cette capacité améliorée à dissiper la chaleur garantit que vos LED haute puissance fonctionnent de manière fluide et fiable.
- Haute conductivité électrique :Reconnu pour son excellente conductivité électrique, le cuivre est particulièrement bénéfique pour les applications haute fréquence ou celles où une perte de signal minimale est cruciale. Cela garantit des performances optimales lorsque la précision est primordiale.
- Flexibilité :L’adaptabilité du cuivre permet de l’utiliser dans des conceptions de PCB rigides et flexibles, offrant une large gamme de possibilités dans la construction de PCB. Que votre projet nécessite la robustesse d’un PCB rigide ou l’adaptabilité d’un PCB flexible, le cuivre est un excellent choix de matériau.
Alliages cuivre-aluminium
Lorsque vous devez trouver le juste équilibre entre le coût, le poids et les performances de votre PCB LED, les alliages de cuivre et d’aluminium sont souvent les matériaux de choix. Ces alliages combinent les meilleures caractéristiques des deux métaux, offrant un niveau modéré de conductivité thermique et électrique, idéal pour une large gamme d’applications LED.
Avantages :
- Conductivité équilibrée :Comparés à l’aluminium seul, ces alliages offrent de meilleures performances thermiques. Ils sont également plus rentables que le cuivre pur, vous offrant une option économique qui ne compromet pas l’efficacité et la gestion de la chaleur.
- Polyvalence :Personnalisez ces alliages pour répondre aux besoins spécifiques de votre projet. Le ratio cuivre-aluminium ajustable vous permet de moduler les propriétés thermiques et électriques afin d’assurer que vos PCB LED fonctionnent exactement comme vous le souhaitez dans une variété d’environnements.
- Durabilité et légèreté :Les alliages cuivre-aluminium sont le parfait mélange de robustesse et de légèreté, ce qui les rend idéaux pour les applications où la force et la mobilité sont nécessaires. C’est pourquoi ils sont excellents pour les appareils portables et autres applications où un poids réduit est souhaitable.
FR4
Le FR4 est un matériau de base dans la fabrication traditionnelle de PCB et est également applicable dans certains cas pour les LED, lorsque la dissipation thermique intense n’est pas une priorité. Ce matériau composite, composé de tissu de fibre de verre tissé et de résine époxyde, offre une caractéristique de résistance au feu et d’auto-extinction qui assure la sécurité dans diverses applications.
Avantages :
- Rentabilité :Le FR4 est généralement moins cher que les PCB à base de métal, ce qui en fait un excellent choix pour les projets où les contraintes budgétaires sont un facteur clé.
- Isolation et rigidité :Il offre une excellente isolation électrique et une grande rigidité, ce qui le rend adapté aux applications LED qui ne génèrent pas de chaleur élevée, assurant des performances stables et fiables.
- Polyvalence :Le FR4 est un excellent choix pour l’éclairage LED et une large gamme d’autres applications électroniques en raison de ses bonnes propriétés électriques.
Chaque matériau présente des avantages spécifiques pour différentes applications de PCB LED. En comprenant les besoins de votre projet—comme la quantité de chaleur et d’électricité nécessaire, l’environnement d’utilisation et votre budget—vous pouvez choisir le meilleur matériau pour votre PCB LED. Cela améliorera les performances de vos solutions d’éclairage et prolongera leur durée de vie.
Chapitre 4
Considérations de conception pour les PCB LED
Lors de la conception d’un PCB LED, il est essentiel de planifier soigneusement et d’optimiser chaque aspect pour répondre aux attentes de performance et aux normes de fiabilité. Dans cet article, nous examinerons certaines des considérations de conception clés et des défis courants auxquels vous serez confronté lors de la création de solutions d’éclairage LED performantes.
Disposition
Pour que votre PCB LED soit esthétique, répartisse uniformément la lumière et ne gaspille pas d’électricité, vous devez planifier soigneusement la disposition.
Considérations clés :
Espacement :
Assurez-vous de laisser suffisamment d’espace entre vos LED pour éviter qu’elles ne surchauffent et pour que la lumière soit uniforme sur le PCB.
Chemin de l’électricité :
Optimisez le trajet du courant à travers votre PCB pour minimiser les pertes de tension et éviter le gaspillage d’énergie.
Placement : Disposition uniforme, disposition concentrée, disposition combinée.
Disposition uniforme : Pour obtenir une répartition uniforme de la lumière, les LED peuvent être disposées en grille régulière ou en motif linéaire. Cette disposition est adaptée pour l’éclairage général et le rétroéclairage.
Disposition concentrée : Pour obtenir un faisceau plus fort et une intensité lumineuse plus élevée, concentrez les LED dans une zone plus petite. Cette disposition convient pour des applications telles que les lampes de poche et les projecteurs.
Disposition combinée : Combinez deux ou plusieurs des méthodes de disposition ci-dessus pour répondre à des besoins d’éclairage spécifiques, comme l’éclairage de scène ou les lampes multifonctionnelles.
Gestion thermique
Description : Une gestion thermique efficace est cruciale dans la conception des PCB LED, car les LED génèrent de la chaleur qui, si elle n’est pas bien gérée, peut affecter les performances et la durée de vie des LED.
Considérations clés :
Choix des matériaux :
Choisissez des matériaux comme l’aluminium ou le cuivre pour leur haute conductivité thermique, ce qui aide à dissiper la chaleur rapidement.
Vias thermiques :
Incorporez des vias thermiques pour améliorer considérablement le transfert de chaleur des LED vers le dissipateur thermique.
Dissipateurs de chaleur et refroidissement :
Envisagez d’ajouter des dissipateurs thermiques et explorez des options de refroidissement actif comme les ventilateurs, particulièrement importantes pour les applications LED à haute puissance.
Placement des composants
Description : Le placement stratégique des composants sur un PCB LED est crucial non seulement pour des raisons esthétiques, mais aussi pour la fonctionnalité et la gestion de la chaleur.
Considérations clés :
Placement équilibré :
Répartissez les composants de manière équilibrée sur le PCB pour répartir les charges thermiques et améliorer la stabilité.
Accessibilité :
Disposez les composants de manière à faciliter l’assemblage, la maintenance et les éventuelles mises à jour ou réparations futures.
Intégration des pilotes et des contrôleurs :
Placez les pilotes et les contrôleurs à proximité de leurs LED respectives pour minimiser les pertes d’énergie et réduire les interférences.
Défis de conception courants et solutions
- Accumulation de chaleur
Utilisez des matériaux à haute conductivité thermique, implémentez des vias thermiques et concevez des mécanismes de refroidissement efficaces comme des dissipateurs thermiques ou des ventilateurs pour éviter la défaillance des LED.
- Bruit électrique et interférences
Assurez une bonne mise à la terre, utilisez des blindages et tracez soigneusement les signaux haute fréquence pour éviter d’affecter les performances des LED.
- Distribution de l’alimentation
Concevez des chemins d’alimentation avec une résistance minimale et assurez-vous que les régulateurs de tension et les condensateurs sont correctement dimensionnés et placés pour fournir une alimentation stable.
- Durabilité physique
Dans des environnements difficiles, augmentez la durabilité en utilisant des matériaux robustes et des techniques de conception de PCB telles que les composants traversants et les revêtements conformes.
En considérant soigneusement ces aspects de conception et en résolvant les défis potentiels, vous pouvez grandement améliorer les performances, la fiabilité et l’utilité de vos PCB LED dans une variété d’applications d’éclairage, garantissant ainsi qu’ils répondent aux exigences strictes des systèmes d’éclairage modernes.
Chapitre 5
Processus de fabrication des PCB LED
Chapitre 6
Applications des PCB LED
Chapitre 7
Qu'est-ce qu'une LED UV ? Avantages et inconvénients
Chapitre 8
Choisir le bon PCB LED pour vos besoins
Sélectionner le bon PCB LED pour une application spécifique est crucial pour garantir une performance optimale, une efficacité énergétique et une rentabilité. Cette section présente les critères clés à prendre en compte lors du choix d’un PCB LED et donne des conseils sur la manière de choisir un fabricant et d’assurer la compatibilité avec les systèmes existants.
Normes pour sélectionner le PCB LED approprié
Exigences de gestion thermique
Considération : Évaluez la production de chaleur de l’application LED. Les LED haute puissance ou les matrices densément regroupées nécessiteront des PCB avec une excellente conductivité thermique et des caractéristiques de dissipation de la chaleur, telles que des substrats en aluminium ou en cuivre.
Recommandation : Pour les applications avec des exigences thermiques élevées, optez pour des PCB à base métallique (MCPCB), en particulier des PCB avec un dos en aluminium ou en cuivre.
Exigences électriques
Considérations : Évaluez les exigences en tension et en courant des LED. Le PCB doit pouvoir supporter la charge électrique sans dégradation des performances.
Recommandation : Assurez-vous que la disposition du PCB, l’épaisseur de la couche conductrice et la largeur des traces sont appropriées au niveau de courant pour éviter les chutes de tension et la surchauffe.
Conditions environnementales
Considération : Tenez compte des facteurs environnementaux, tels que les températures extrêmes, l’humidité et l’exposition aux produits chimiques ou aux rayons UV, qui peuvent affecter les performances et la durée de vie d’un PCB.
Recommandation : Pour les environnements difficiles, envisagez d’utiliser des PCB avec des revêtements protecteurs supplémentaires, ou choisissez des matériaux connus pour leur durabilité et leur résistance aux contraintes environnementales.
Limitations de taille et de forme
Considération : L’espace physique disponible pour le PCB dans votre conception de produit déterminera la taille et la forme du PCB.
Recommandation : Pour les applications nécessitant des formes ou des courbures uniques, utilisez un PCB LED flexible. Assurez-vous que la disposition est optimisée pour s’adapter à l’espace disponible tout en maintenant la fonctionnalité.
Considérations de coût
Considération : Les contraintes budgétaires influencent le choix des matériaux et des technologies utilisés dans le PCB.
Recommandation : Trouvez un équilibre entre le coût et les exigences de performance, en prenant en compte les économies à long terme grâce à une maintenance réduite et une consommation d’énergie diminuée par rapport à l’investissement initial.
Sourcing et compatibilité
Choix d’un fabricant
Conseil : Choisissez un fabricant qui a de l’expérience avec les PCB LED, en particulier un fabricant avec un processus de contrôle qualité solide. Recherchez des certifications et une conformité aux normes, telles que la certification ISO, pour garantir la qualité et la fiabilité.
Assurer la compatibilité
Conseil : Fournissez au fabricant des spécifications détaillées du système existant, y compris les interfaces mécaniques et électriques. Demandez des prototypes pour tester la compatibilité avant la production en série.
Considération : La compatibilité avec le système existant implique non seulement l’assemblage physique, mais aussi l’intégration électrique. Assurez-vous que le PCB fonctionne dans la même plage de tension et de courant que les autres composants du système.
Relations à long terme avec les fournisseurs
Conseil : Établir une bonne relation avec votre fournisseur de PCB peut aboutir à un meilleur service, des conditions plus favorables et des réponses plus rapides aux demandes spécifiques. Considérez les fournisseurs qui offrent des services supplémentaires, tels que la livraison à temps, la gestion des stocks et le support client de bout en bout.
Évaluation des prototypes
Conseil : Commandez toujours des prototypes avant de vous engager dans une production en volume. Cela vous permettra de tester le PCB LED dans des conditions réalistes et d’apporter les ajustements nécessaires en fonction des performances.
En prenant soigneusement en compte ces critères et en suivant des pratiques d’approvisionnement stratégiques, vous pouvez vous assurer de sélectionner un PCB LED qui correspond à vos besoins spécifiques, maximisant ainsi la performance et la longévité de votre application LED.
Maintenance et dépannage des PCB LED
Chapitre 10
Tendances Futures et Innovations dans la Technologie des PCB LED
