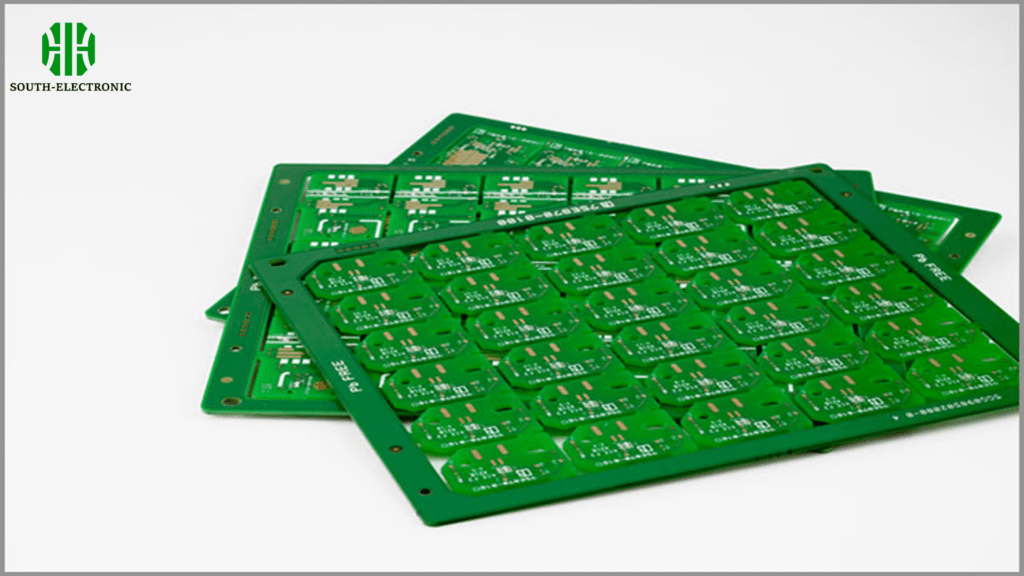

Qu’est-ce qu’un processus de fabrication de PCB efficace ?

Un processus de fabrication de PCB efficace implique des étapes précises et rationalisées pour concevoir, imprimer et assembler des cartes de circuits imprimés avec un minimum de déchets et une qualité maximale. Ce processus comprend généralement la conception du PCB avec un logiciel spécialisé, la superposition et la gravure du cuivre sur un substrat, l’inspection de l’alignement et de l’intégrité, l’application d’un masque de soudure et d’une sérigraphie pour la protection et l’information, et la réalisation de tests approfondis de fonctionnalité et de fiabilité avant l’emballage final et la livraison. Chaque étape est soigneusement contrôlée pour garantir l’exactitude et le respect des spécifications techniques.

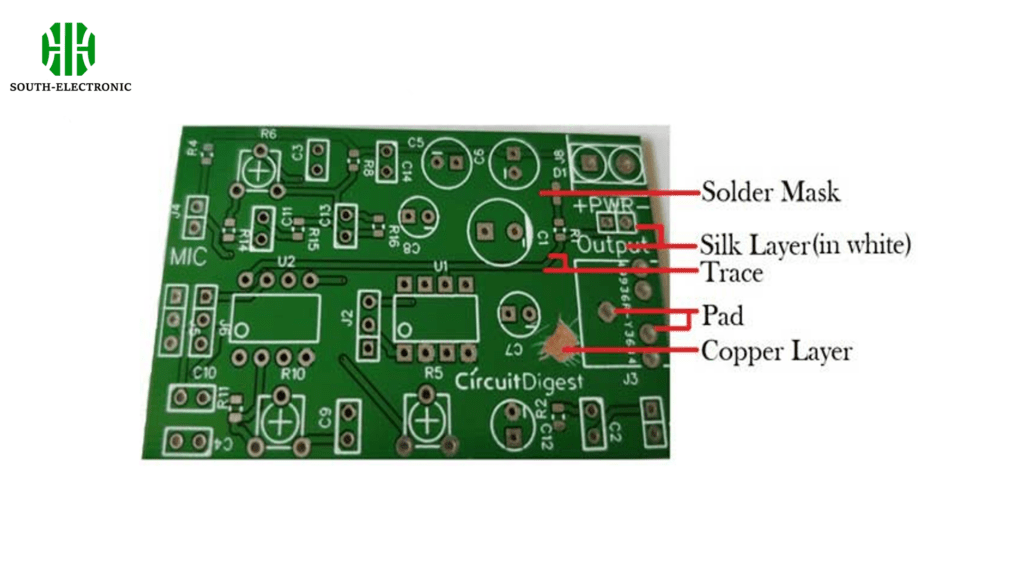

Quelles sont les parties d’un PCB ?

Un PCB se compose de quatre composants principaux :

• Substrat : couche de base, généralement constituée de fibre de verre, qui assure l’intégrité structurelle et la résistance à la rupture.
• Couche de cuivre : Cette couche varie entre une feuille de cuivre et un revêtement entièrement en cuivre, selon le type de PCB, et fonctionne de la même manière que le système nerveux en transmettant des signaux électriques.
• Masque de soudure: une couche protectrice de polymère qui protège le cuivre des courts-circuits par contact avec l’environnement.
• Sérigraphie: Appliquée côté composant, cette couche affiche des informations importantes telles que les numéros de pièces, les logos et les points de test.

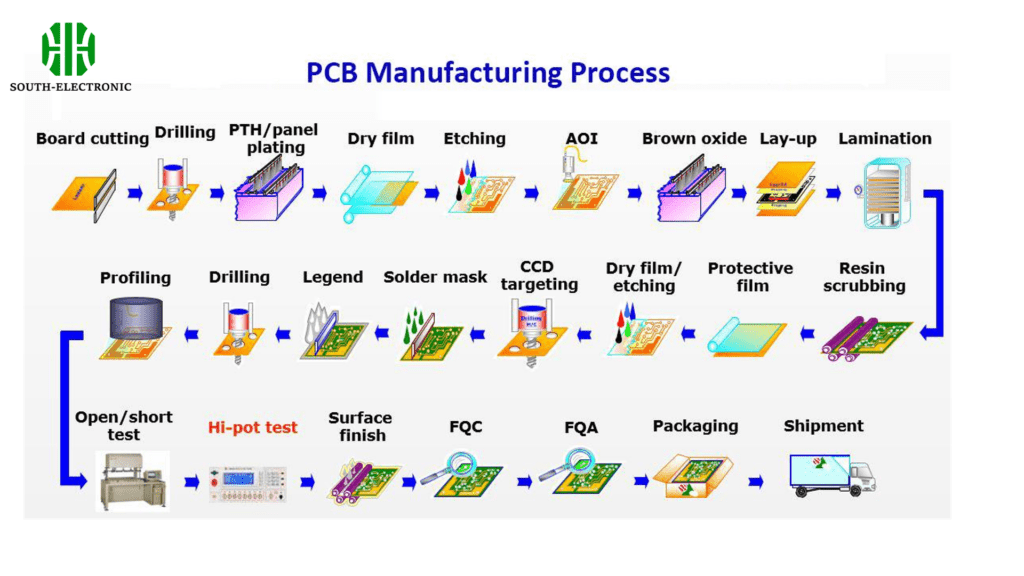

Quel est le processus de fabrication efficace des PCB ?

1.Découpe de planches

• Description : Découpe du matériau de base à la taille requise.
• Considérations de fabrication : S’assurer que les dimensions sont précises pour éviter les problèmes d’ajustement lors de l’assemblage final.

2.Forage

• Description : Création de trous pour le montage de composants et de vias.
• Considérations de fabrication : La précision du placement et de la taille des trous est essentielle pour l’alignement des composants.

3.PTH/Placage de panneaux

• Description : Placage de trous traversants et de vias pour établir la connectivité entre les couches.
• Considérations de fabrication : un placage uniforme est essentiel pour garantir des connexions électriques fiables.

4.Film sec

• Description : Application d’un film photosensible pour disposer les motifs des circuits.
• Considérations de fabrication : Le film doit bien adhérer et être appliqué uniformément pour éviter les défauts de motif.

5.Gravure

• Description : Suppression du cuivre indésirable pour former les circuits réels.
• Considérations de fabrication : Contrôler le processus de gravure pour maintenir l’intégrité des lignes du circuit.

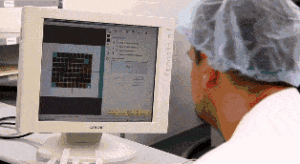

6.AOI (Inspection optique automatisée)

• Description : Vérification des traces manquantes, des courts-circuits ou d’autres défauts.
• Considérations de fabrication : Haute précision de détection pour garantir qu’aucun défaut n’est transmis.

7.Oxyde brun

• Description : Traitement de la surface du cuivre pour améliorer l’adhérence avant stratification.
• Considérations de fabrication : Assurer une application uniforme pour améliorer la force de liaison du laminage.

8.Lay-up

• Description : Assemblage des différentes couches du PCB.
• Considérations de fabrication : un alignement précis des couches est crucial pour la fonctionnalité.

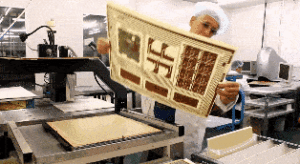

9.Stratification

• Description : Fusion des couches sous chaleur et pression.
• Considérations de fabrication : réglages optimaux de température et de pression pour éviter le délaminage.

10.Lavage de la résine

• Description : Nettoyage des résidus de résine après perçage.
• Considérations de fabrication : Élimination complète des résidus pour éviter les problèmes électriques.

11.Film protecteur

• Description : Application d’une couche protectrice pour protéger les circuits lors d’un traitement ultérieur.
• Considérations de fabrication : Le film doit protéger sans laisser de résidus ni affecter les processus futurs.

12.Film sec/gravure

• Description : Répéter le processus de film sec et de gravure pour des couches supplémentaires.
• Considérations de fabrication : Cohérence de l’application et de la gravure sur toutes les couches.

13.Ciblage CCD

• Description : Alignement de couches à l’aide d’un système de détection de coordination de caméras.
• Considérations de fabrication : Précision de l’alignement pour éviter les erreurs d’enregistrement.

14.Masque de soudure

• Description : Application d’un masque de soudure sur les traces de cuivre.
• Considérations de fabrication : application uniforme pour la protection et pour éviter les pontages de soudure.

15.Légende

• Description : Impression des identifiants de composants et autres marquages.
• Considérations de fabrication : Clarté et permanence du texte pour faciliter l’assemblage et l’entretien.

16.Forage

• Description : Perçage supplémentaire pour trous de montage ou réglage.
• Considérations de fabrication : Précision pour garantir qu’aucun dommage aux circuits.

17.Profilage

• Description : Façonner le PCB aux dimensions finales.
• Considérations de fabrication : Découpe précise pour correspondre aux spécifications de conception.

18.Test ouvert/court

• Description : Test de circuits ouverts ou de courts-circuits.
• Considérations de fabrication : tests complets pour garantir la fonctionnalité.

19.Test Hi-pot

• Description : Appliquer une haute tension pour garantir l’efficacité de l’isolation.
• Considérations de fabrication : sécurité et précision des tests pour détecter les pannes potentielles.

20.Finition de surface

• Description : Application d’un revêtement de surface pour protéger contre l’oxydation et améliorer la soudabilité.
• Considérations de fabrication : Le choix de la finition affecte la durabilité et la conductivité.

21.FQC (Contrôle Qualité Final)

• Description : Inspection finale pour déceler les défauts.
• Considérations de fabrication : Processus d’inspection approfondis pour répondre aux normes de qualité.

22.FQA (Assurance qualité finale)

• Description : Assurance que toutes les spécifications sont respectées.
• Considérations de fabrication : mise en œuvre de protocoles de qualité stricts pour garantir la fiabilité du produit.

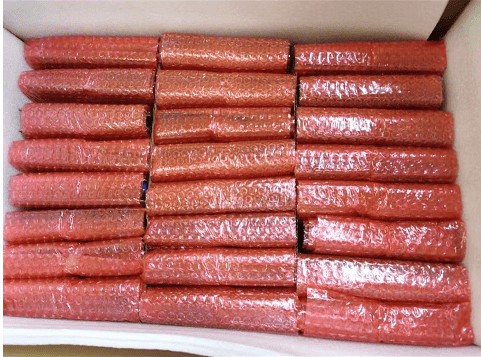

23.Emballage

• Description : Sécurisation des PCB pour l’expédition.
• Considérations de fabrication : Emballage protecteur pour éviter les dommages pendant le transport.

24.Expédition

• Description : Distribution des PCB finis aux clients ou aux fabricants de la prochaine étape.
• Considérations de fabrication : Planification logistique efficace pour garantir une livraison dans les délais.

Les progrès technologiques continuent de stimuler les innovations dans la fabrication efficace de PCB, répondant ainsi à la demande croissante de dispositifs électroniques plus complexes et plus fiables. L’avenir de la fabrication de PCB réside dans le raffinement de ces processus et l’intégration de nouveaux matériaux et technologies.
