Votre smartphone tombe soudainement en panne - redémarrages aléatoires, problèmes de surchauffe. Le coupable ? Des défauts de soudure microscopiques invisibles à l'œil nu. C'est là que l'AOI devient votre gardien de la qualité.
L'inspection optique automatisée (AOI)[^1] utilise des caméras haute résolution et l'apprentissage automatique pour détecter les défauts de PCB[^2] avec une précision de 99,9 %. Il identifie les erreurs de soudure, les composants manquants et les problèmes d'alignement en quelques secondes, évitant ainsi les rappels coûteux dans la fabrication d'équipements électroniques.
Mais comment exactement cette technologie fonctionne-t-elle ? Pourquoi est-elle devenue indispensable dans les lignes de production modernes ? Décomposons l'AOI couche par couche - des fonctions de base aux stratégies de mise en œuvre dans le monde réel.
Définition et fonctions principales : Qu'est-ce qui fait fonctionner l'AOI ?
Imaginez 200 ouvriers d'usine qui regardent des PCB à travers des loupes - c'est la fabrication avant l'AOI. Cet inspecteur numérique 24/7 a révolutionné le contrôle qualité[^3] grâce à trois mécanismes principaux.

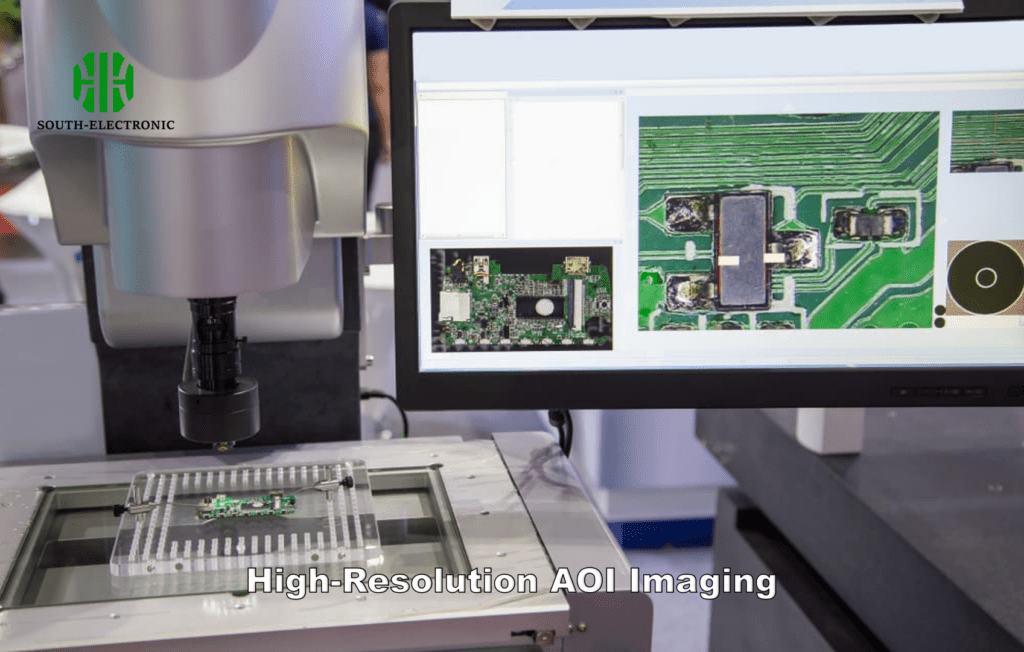

Les systèmes AOI combinent un éclairage multi-angles, des caméras 5MP-25MP et des algorithmes de reconnaissance de motifs pour examiner les PCB à une résolution de 0,01 mm. Ils vérifient la précision de placement des composants, la qualité de la soudure et la présence de marques, effectuant 500+ inspections/minute sans fatigue.
)
Les trois piliers de la technologie AOI
| Fonction | Spécifications techniques | Impact sur l'industrie |
|---|---|---|
| Capture optique | Éclairage à 360° + profilométrie 3D | Détecte les joints de soudure ombragés |
| Analyse algorithmique | Classificateurs SVM + apprentissage profond CNN | Taux de reconnaissance des défauts de 99,7%[^4] |
| Réponse en temps réel | Temps de traitement d'image de 0,8 seconde | Ajustements instantanés de la ligne SMT |
Les systèmes AOI modernes comme Mirtec's MX-800 utilisent une résolution de 25 μm/pixel pour repérer les fissures microscopiques de soudure. Ils font référence à des échantillons dorés tout en apprenant à partir des retours de production - un système qui s'améliore lui-même et réduit les faux appels de 40 % chaque mois.

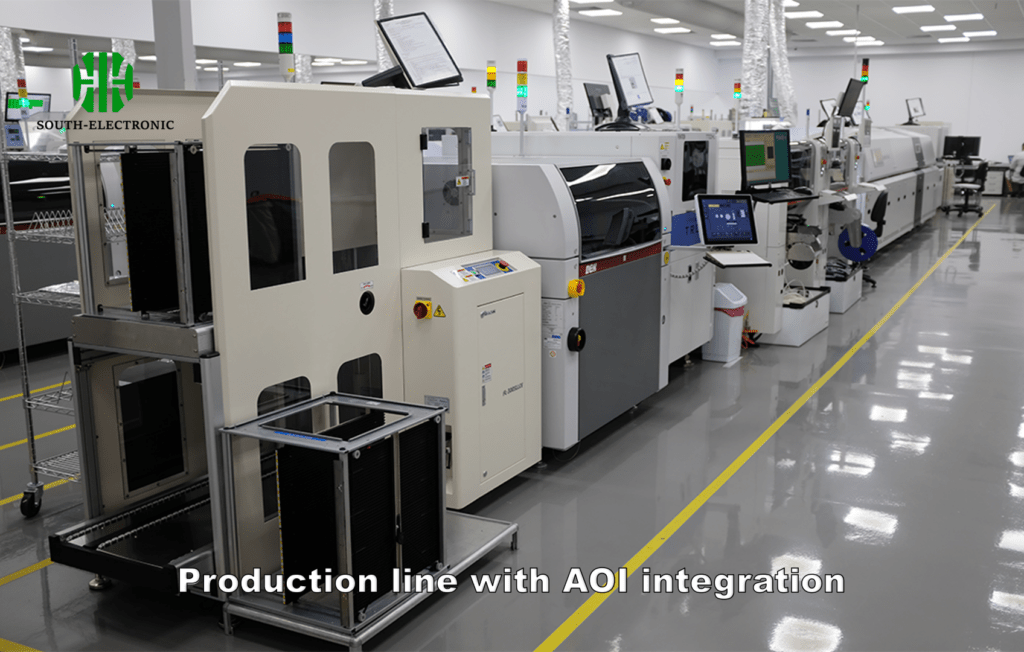

Pourquoi ne pouvez-vous pas sauter l'AOI dans la fabrication de PCB moderne ?
Une entreprise de dispositifs médicaux a rappelé 12 000 unités le mois dernier - problème d'alignement des condensateurs. Leur "économie" d'inspection manuelle a manqué 23 % des défauts. L'AOI n'est plus optionnel - voici pourquoi.
L'AOI empêche 92 % des défaillances sur le terrain en détectant les défauts de fabrication à un stade précoce. Il réduit les coûts de reprise de 18 000 $/mois par ligne de production[^5] tout en répondant aux normes IPC-A-610 de classe 3 pour les dispositifs aérospatiaux/médicaux.
)
Le coût de la négligence de l'AOI
-
Impact financier[^6]
- Les coûts de reprise augmentent de 600 % sans AOI (étude IPC)
- Les rappels automobiles moyens coûtent 8 millions de dollars sans inspection appropriée
-
- La FDA exige la traçabilité AOI pour les PCB médicaux
- Les audits ISO 9001 obligent maintenant à des dossiers de contrôle qualité automatisés
-
- 1 rappel public diminue la confiance dans la marque de 34 % (J.D. Power)
| Paramètre | Avec AOI | Sans AOI |
|---|---|---|
| Défauts par million | 87 | 2 450 |
| Temps de mise sur le marché | 11 jours | 19 jours |
| Taux de reprise | 0,7% | 8,9% |

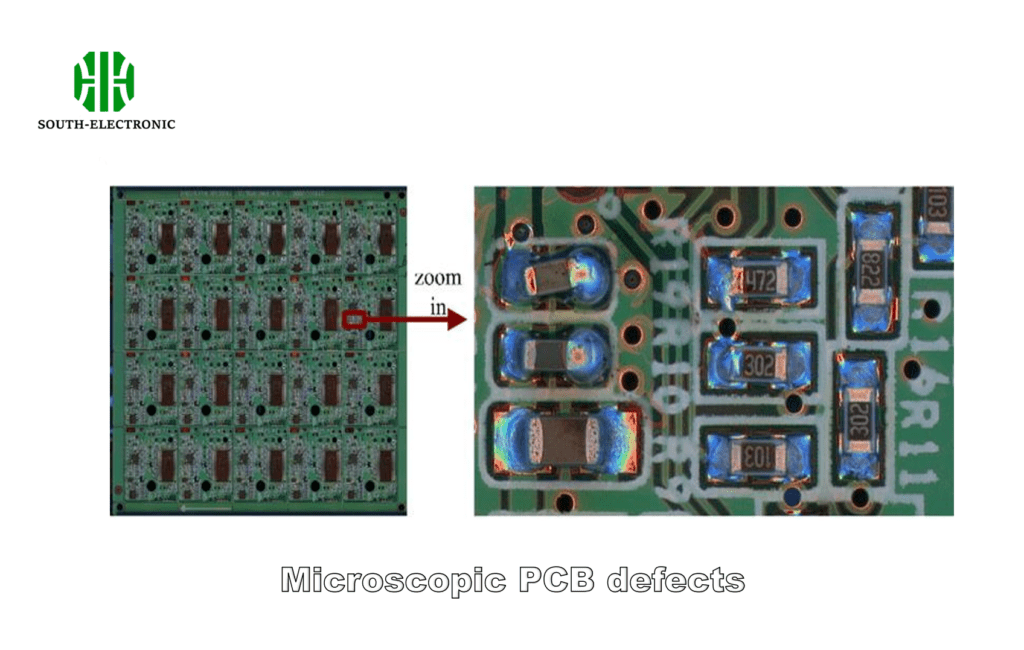

Les 7 principaux défauts de PCB que l'AOI peut détecter : au-delà de la vision humaine
Les inspecteurs humains manquent 30 % des défauts sub-100 μm. La vision par ordinateur de l'AOI repère ces erreurs critiques :
- Ponts de soudure (espacement de 0,1 mm)
- Composants tombstoned
- Circuits intégrés à polarité inversée
- BGAs manquants
- Pattes de composants soulevées
- Soudure insuffisante
- Décalage de l'écran de silkscreen
)
Comparaison des capacités de détection
| Type de défaut | Taux de détection humain | Taux de détection AOI |
|---|---|---|
| Ponts de soudure | 72% | 99,3% |
| Composant incliné | 65% | 98,7% |
| Fissures microscopiques | 41% | 97,5% |
| Inversion de polarité | 88% | 100% |
| Formation de boules de soudure | 33% | 96,2% |
L'AOI excelle particulièrement dans les cartes de haute densité - il détecte les déplacements de composants 01005 (0,4 mm x 0,2 mm) que même les équipes de microscopes manquent. Les derniers systèmes AOI 3D comme Koh Young KY8030 mesurent le volume de soudure avec une marge d'erreur inférieure à 2 %.

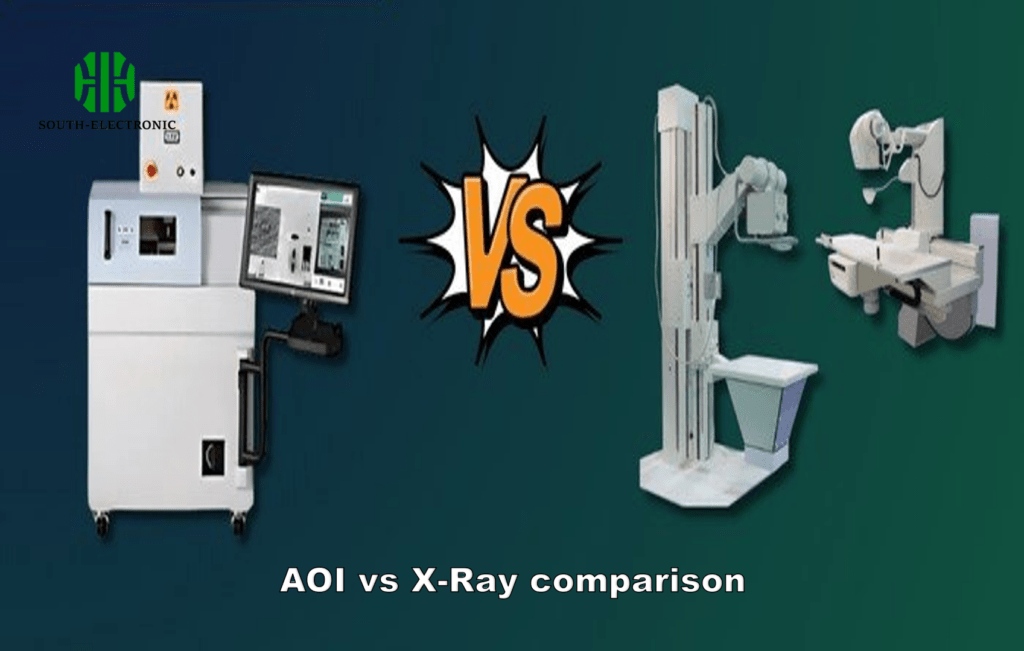

AOI vs. inspection aux rayons X : Qu'est-ce que vous avez vraiment besoin ?
Un client automobile a gaspillé 220 000 $ en systèmes de rayons X inutiles. Coupons à travers l'hypre - voici votre matrice de décision.
Utilisez l'AOI pour les défauts de surface (soudure, placement) et les rayons X[^9] pour les connexions cachées (cavités BGA[^10], traçages internes). La plupart des fabricants combinent les deux - l'AOI gère 85 % des inspections, les rayons X couvrent 15 % des joints critiques.
)
Tableau de comparaison technique
| Facteur | AOI | Rayons X |
|---|---|---|
| Vitesse d'inspection | 2 secondes/carte | 45 secondes/carte |
| Couverture des défauts | Uniquement surface | À travers les couches |
| Meilleur pour | Assemblages SMT | Paquets BGA/QFN |
| Résolution | 15 μm | 5 μm |
| Coût moyen | 85 000 $ | 320 000 $ |
| Risque de rayonnement | Aucun | Nécessite un blindage |
Implémentez d'abord l'AOI si vous gérez principalement des cartes de montage en surface. Ajoutez les rayons X uniquement pour les produits médicaux/militaires nécessitant une analyse du pourcentage de cavités (normes IPC 7095C). Notre client a réduit les coûts de 37 % en utilisant l'AOI pour le dépistage initial et les rayons X ciblés sur les BGAs.
Conclusion
L'AOI n'est pas juste un "luxue" - c'est votre défense de première ligne contre les défaillances catastrophiques de PCB. Combinez-le stratégiquement avec les rayons X pour une garantie de qualité complète tout en optimisant les coûts d'inspection.
