Comment fonctionnent les tests de sonde volante pour l’assemblage de cartes de circuit imprimé?

CONTENTS

PCB Flying Probe Test

Les cartes de circuit imprimé alimentent l'électronique moderne, mais comment les fabricants vérifient-ils leur intégrité électrique avant la production de masse ? Les cartes de circuit imprimé défectueuses entraînent des rappels coûteux et des retards de projet. Les tests de sonde volante résolvent ce défi de qualité avec une précision robotisée.

Les tests de sonde volante utilisent des bras robotisés équipés de sondes électriques pour vérifier automatiquement les connexions et les composants des cartes de circuit imprimé. Contrairement aux méthodes traditionnelles qui nécessitent des fixations personnalisées, ils vérifient la continuité, la résistance et les erreurs d'isolation grâce à des séquences de test programmées.

Décomposons la façon dont cette méthode d'inspection agile détecte les défauts tout en réduisant les coûts, en particulier pour les prototypes et les petites séries, et pourquoi son alignement optique garantit une précision de laboratoire.

Qu'est-ce que les tests de sonde volante et comment assurent-ils la qualité des cartes de circuit imprimé ?

Imaginez la construction d'un prototype de carte de circuit imprimé, pour ne découvrir qu'une court-circuit enfoui dans la couche 4 après l'assemblage. Les sondes volantes préviennent de tels cauchemars grâce à un contrôle de qualité systématique.

Les sondes électriques se déplacent sur la surface de la carte de circuit imprimé en utilisant des coordonnées préprogrammées, en testant les connexions en contactant physiquement les pads et les traces. Cela vérifie les défauts de fabrication tels que les court-circuits, les ouvertures et les valeurs de composants incorrectes.

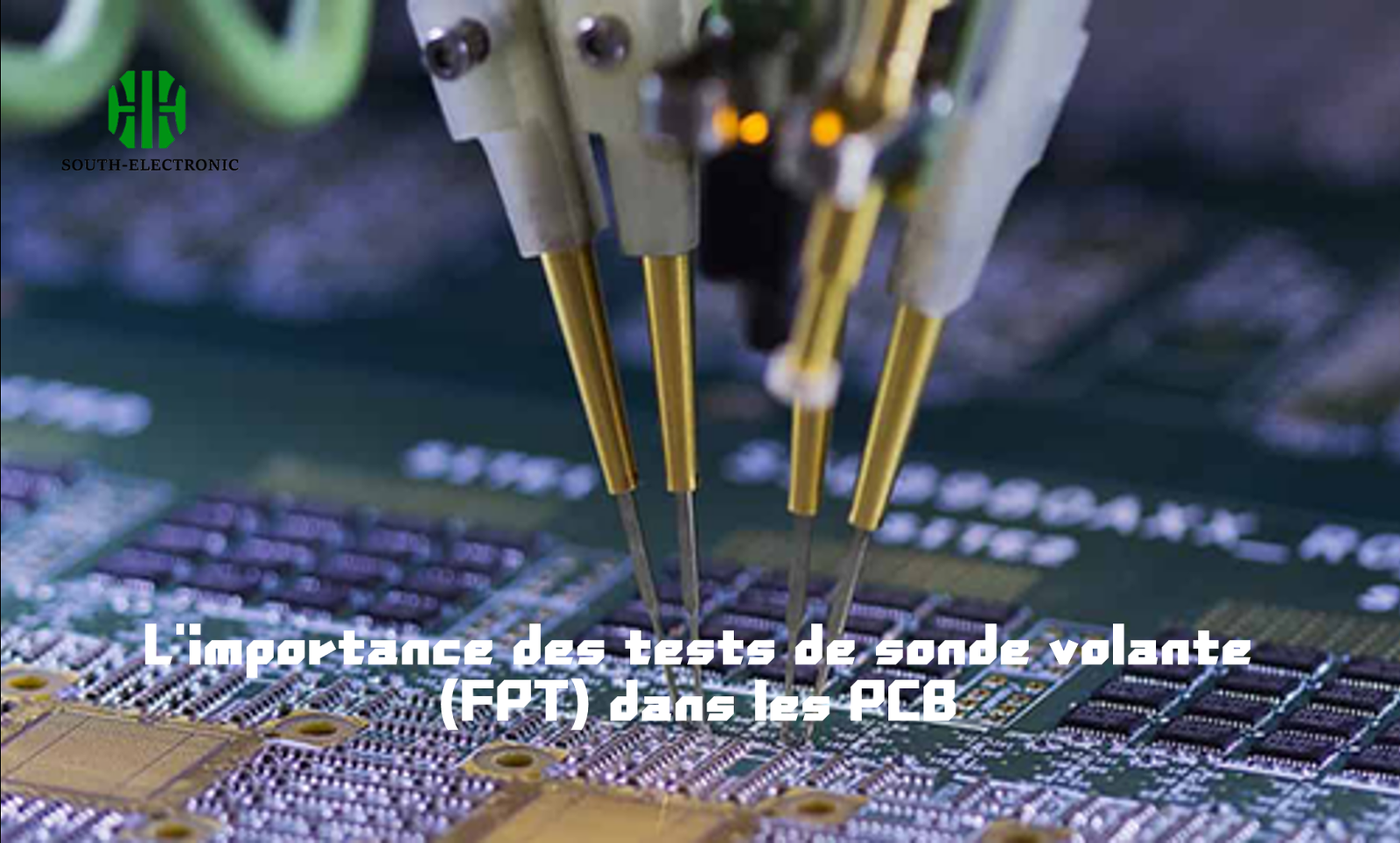

Points de contact de la sonde volante sur les traces de la carte de circuit imprimé

Processus de vérification en trois étapes

Les sondes volantes valident les cartes à travers des tests électriques séquentiels :

Étape de test Paramètre mesuré Défauts détectés
Connectivité Continuité entre les nœuds Circuits ouverts, pièces manquantes
Résistance Valeurs ohmiques des chemins/traces Traces de cuivre minces, soudure de mauvaise qualité
Isolation Résistance d'isolation Court-circuits entre les circuits

Pour les cartes à plusieurs couches, les sondes effectuent des tests diélectriques à haute tension entre les plans adjacents. Dans un projet récent, cette méthode a identifié un pont de soudure de 0,5 mm sous un composant BGA qui avait échappé à l'inspection manuelle.

Pourquoi les tests de sonde volante sont-ils plus rentables que les tests ICT pour les prototypes ?

Les fixations de test personnalisées pour les tests ICT (In-Circuit Testing) peuvent coûter 10 000 $ ou plus et nécessiter des semaines pour être fabriquées - un obstacle pour la création de prototypes.

Les tests de sonde volante éliminent les coûts de fixation en utilisant des sondes guidées par logiciel. Ils s'adaptent aux changements de conception instantanément, ce qui les rend 68 % moins chers que les tests ICT pour les lots de moins de 100 unités.

Comparaison des coûts entre les tests de sonde volante et les tests ICT

Réduction des coûts

Analyse de l'investissement initial pour un prototype de carte de circuit imprimé à deux couches :

Facteur de coût Sonde volante ICT
Fixations 0 $ 12 500 $
Temps de configuration 15 minutes 3 semaines
Programmation de test 800 $ 1 200 $
Coût par carte 8 $ 22 $

Les tests ICT ne sont rentables qu'à partir de volumes supérieurs à 1 000 unités. Les startups du secteur automobile ont rapporté avoir économisé 47 000 $ par an en passant aux sondes volantes pour les prototypes de contrôleurs de véhicules électriques.

Quels paramètres de circuit les sondes volantes peuvent-elles mesurer lors de la validation des cartes de circuit imprimé ?

Les systèmes de sonde volante modernes vont au-delà des vérifications de base de type passe/échec avec des mesures paramétriques rivales des instruments de banc d'essai.

Les sondes volantes peuvent mesurer la résistance (0,1 Ω - 50 MΩ), la capacité (5 pF - 200 μF), l'inductance (1 μH - 1 H) et la tension de polarisation des diodes avec une précision de ± 1 %. Les systèmes avancés effectuent même des tests de gain de transistor en circuit.

Schéma de mesure de sonde de type multimètre

Capacités de test de précision

Mesures critiques pour la validation des cartes de circuit imprimé des dispositifs IoT :

Composant Paramètre de test Tolerance Méthode de sonde
Plan d'alimentation Résistance CC ± 0,5 Ω 4-Wire Kelvin
Condensateur de découplage ESR à 100 kHz 20 % Impédance CA
Oscillateur à cristal Capacité de charge 5 pF Balayage de fréquence
Ligne de données USB Isolation > 100 MΩ 90 s de temps de séjour Test CC 50 V

Lors d'une audit de dispositif médical, les valeurs de ESR des condensateurs mesurées par les sondes correspondaient aux lectures du multimètre LCR de laboratoire à 3 % près, validant ainsi la précision de production.

Comment l'alignement optique automatisé améliore-t-il la précision des tests ?

La vision humaine ne peut pas aligner de manière fiable des sondes à l'échelle micronique avec les pads des cartes de circuit imprimé. L'automatisation résout ce problème grâce à la précision de la vision machine.

Les caméras haute résolution scannent les repères de carte de circuit imprimé pour cartographier les coordonnées de test à une précision de 10 μm. Les sondes auto-corrigent leurs positions en utilisant une rétroaction optique en temps réel, éliminant ainsi les erreurs de calibration manuelle.

Caméra d'alignement optique sur la machine de test

Comparaison du flux de travail d'alignement

Méthode manuelle vs alignement optique automatisé :

Étape Méthode manuelle Alignement optique automatisé
Chargement de la carte Tolerance ± 500 μm Fixation par vide ± 50 μm
Détection des repères Inspection visuelle Balayage de la caméra 25 MP
Approche de la sonde Réglage manuel Mouvement XYZ guidé par laser
Vérification du contact Vérification ohmmètre Détection de force (résolution 0,01 N)

Un fabricant de drones a réduit les faux ouverts de 92 % après la mise en œuvre de l'alignement optique - essentiel pour les tests de paquets QFN à pas de 0,4 mm.

Conclusion

Les tests de sonde volante offrent une validation agile et précise des cartes de circuit imprimé sans outillage fixe. Des prototypes aux petites séries, ils équilibrent coût et qualité tout en s'adaptant aux conceptions en évolution - un facteur de changement pour les innovateurs du matériel.
