Les conceptions de PCB à haute fréquence échouent quotidiennement en raison de la distorsion du signal. J'ai une fois vu un prototype 5G dysfonctionner en raison d'un routage de microstrip impropre. Qu'est-ce qui distingue les cartes RF réussies des erreurs coûteuses ?
Les lignes microstrip de PCB[^1] transportent des signaux à haute vitesse avec une impédance contrôlée. Les facteurs de conception critiques incluent la sélection du substrat, la géométrie de la trace et la mise à la terre - tous travaillant ensemble pour prévenir la perte de signal et les interférences électromagnétiques dans les appareils allant des routeurs WiFi aux systèmes de satellites.
Bien que les microstrips semblent simples, quatre aspects critiques déterminent leur succès. Décomposons chaque composant à travers des scénarios de conception réels que j'ai rencontrés.
Qu'est-ce qui fait des lignes microstrip le choix préféré pour les conceptions à haute fréquence ?
Les ingénieurs perdent souvent des semaines à déboguer des alternatives coaxiales. Les microstrips ont résolu les problèmes de latence de mon projet radar 24GHz en une nuit. Pourquoi surpassent-ils les autres lignes de transmission ?

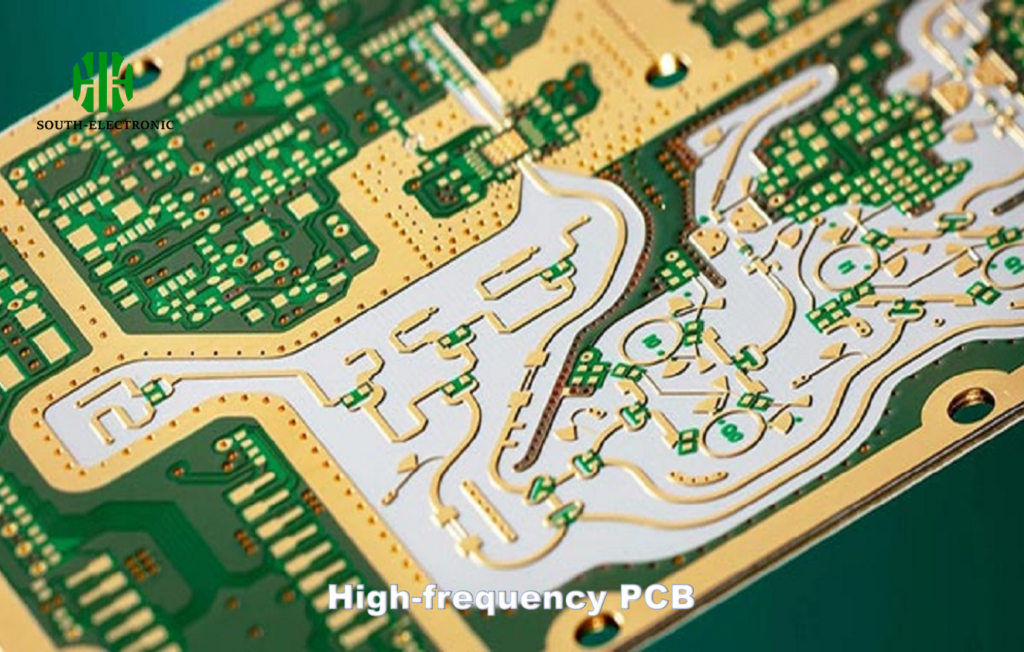

Les lignes microstrip excellent dans les conceptions à haute fréquence[^2] en raison de leur structure planaire, de leur rentabilité et de leur contrôle précis d'impédance. Ils permettent des dispositions compactes tout en maintenant l'intégrité du signal[^3] jusqu'à 110GHz dans des applications de pointe comme le radar millimétrique.
)
Avantages clés par rapport aux technologies concurrentes
| Caractéristique | Microstrip | Stripline | Coaxial |
|---|---|---|---|
| Coût de fabrication | $ | $ | $$ |
| Plage de fréquences | Jusqu'à 110GHz | Jusqu'à 40GHz | Multi-GHz |
| Densité de disposition | Élevée | Moyenne | Faible |
| Flexibilité de réglage | Excellent | Limitée | Aucune |
Leur structure ouverte permet une intégration facile des composants - un changement de jeu lorsque j'ai dû placer 64 éléments d'antenne sur une carte de la taille d'un smartphone. Contrairement aux striplines enterrées, les microstrips vous permettent de régler l'impédance après fabrication à l'aide de simples ajustements de largeur.
Comment sélectionner le substrat matériel parfait pour votre microstrip ?
Choisir entre les matériaux FR-4 et Rogers m'a une fois coûté 12 000 $ en cartes scrap. La sélection du substrat fait ou défait les performances à haute fréquence.
Sélectionnez les substrats en fonction de la stabilité de la constante diélectrique[^4], du facteur de perte et des propriétés thermiques. FR-4 fonctionne pour les conceptions sub-6GHz, tandis que la série Rogers RO4000[^5] devient essentielle pour les applications 24GHz+ nécessitant une εr cohérente à travers les variations de température.
)
Matrice de décision pour les matériaux
| Paramètre | FR-4 | Rogers 4350B | Teflon |
|---|---|---|---|
| Coût par pied carré | $8 | $85 | $200 |
| Variation εr | ±20% | ±2% | ±1% |
| Tan δ @10GHz | 0,02 | 0,0037 | 0,0002 |
| Meilleur cas d'utilisation | WiFi grand public | Radar automobile | Comms par satellite |
Pour un projet IoT récent, l'utilisation de Rogers 4835 a réduit la perte de signal de 63 % par rapport au FR-4 standard. La clé est de faire correspondre les propriétés des matériaux à vos besoins en fréquence - une surconception gaspille le budget, tandis qu'une sous-spécification tue les performances.

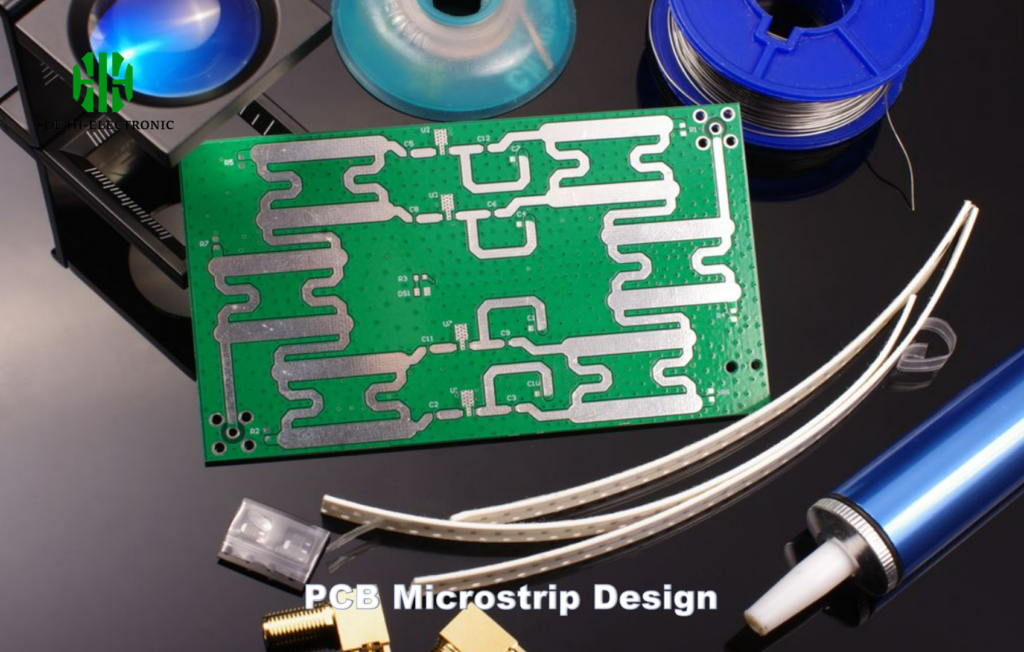

Conception de ligne microstrip de PCB[^6] Étapes
Après 13 prototypes ratés, j'ai développé un processus de conception de microstrip en 5 étapes qui fonctionne sur plus de 45 projets. Suivez cette feuille de route pour éviter les pièges courants.
Étapes critiques : 1) Calculer l'impédance cible 2) Sélectionner le substrat 3) Déterminer les dimensions de la trace 4) Modéliser le comportement électromagnétique 5) Prototyper et mesurer. Vérifiez toujours avec des tests d'analyseur de réseau vectoriel avant la production complète.
)
Liste de contrôle de la mise en œuvre
- Calcul d'impédance
Utilisez les formules IPC-2141 :
Z₀ = (87/√(εr+1.41)) × ln(5.98h/(0.8w + t))
Où h=hauteur du substrat, w=largeur de la trace, t=épaisseur du cuivre
-
Atténuation du couplage de bord
Maintenez une distance d'espacement de 3 × la largeur de la trace entre les lignes parallèles -
Tolérances de fabrication
Ajoutez une marge de largeur de ±10 % pour la compensation du facteur de gravure

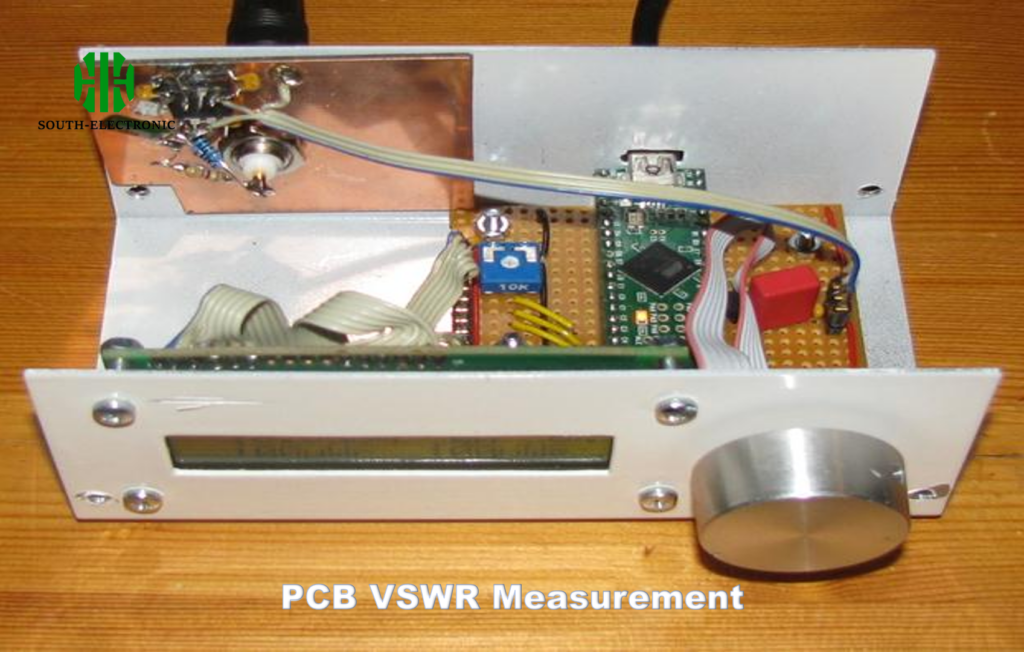

Grâce à des tableaux d'antenne à 6 couches pour smartphone, ce processus donne une cohérence d'impédance de ±5 % - crucial pour maintenir le VSWR sous 1,5:1 dans la production de masse.
Pourquoi 90 % des ingénieurs ont-ils du mal avec l'adaptation d'impédance ?
Mon équipe a une fois scrapé 800 cartes en raison d'erreurs de largeur de trace de 2 μm. L'adaptation d'impédance[^7] reste le tueur silencieux des projets RF.
Les désadaptations d'impédance proviennent de la variance du substrat[^8], des tolérances de fabrication et d'une mise à la terre impropre. Même une déviation de 5 % de Z₀ entraîne une réflexion de puissance de 40 % à 28 GHz - expliquant pourquoi les conceptions millimétriques[^9] exigent une modélisation et des tests méticuleux.
)
Stratégies de prévention de la réflexion
| Problème | Solution | Exemple de mise en œuvre |
|---|---|---|
| Ruptures de plan de masse | Utilisez des vias de couture (<λ/10 espacées) | 0,5 mm de vias tous les 2 mm le long de la trace |
| Absorption diélectrique | Sélectionnez des matériaux à faible Df | Rogers RT/duroid sur FR-4 |
| Rugosité de surface | Spécifiez une finition de cuivre ≤0,5μm | Feuille de cuivre HVLP/RA |
| Parasites de composant | Intégrez les passifs dans le substrat | Condensateurs enterrés perforés au laser |
Dans un projet de radar automobile 77 GHz récent, la combinaison de simulations EM 3D et de réflectométrie dans le domaine temporel a réduit les pertes de désadaptation de 3,2 dB à 0,8 dB. Prévoyez toujours au moins deux itérations de prototype.
Conclusion
Une conception de microstrip appropriée exige une expertise en substrat, des calculs précis et des tests rigoureux. Maîtrisez le contrôle d'impédance via la sélection de matériaux et l'optimisation géométrique pour assurer l'intégrité du signal dans notre monde de plus en plus sans fil.
