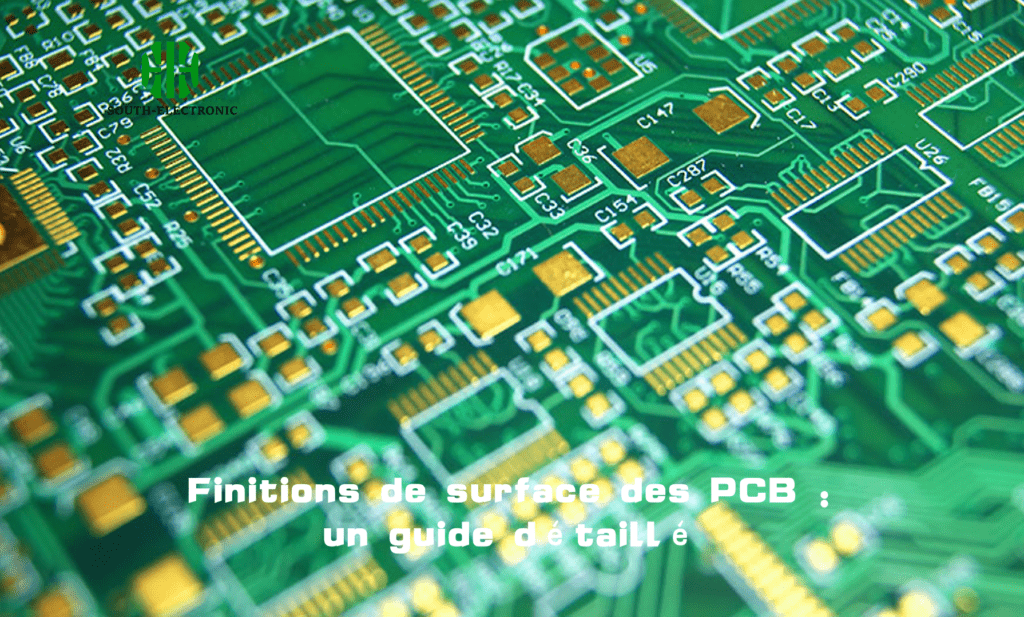

Finitions de surface des PCB : un guide détaillé

CONTENTS

PCB Surface Finishes: An In-Depth Guide

Introduction

Dans le domaine complexe de l’électronique, alors que les processeurs, les puces mémoire et les écrans volent souvent la vedette, le héros méconnu est la carte de circuit imprimé (PCB). Composant intégral, la résilience du PCB dépend principalement de son traitement de surface ou de sa finition. Cette « armure » protectrice est essentielle aux performances, à la longévité et à la fiabilité d’un appareil. Plongez plus profondément dans le monde crucial des finitions de PCB.

L’importance des traitements de surface

Considérez les traitements de surface comme une enveloppe protectrice pour les PCB. Leurs principales missions sont :

  • Protection : Défendre le cuivre inhérent contre les adversaires environnementaux comme l’oxydation qui pourraient compromettre les performances ou provoquer des dysfonctionnements de la carte.
  • Soudabilité : Augmente la capacité d’adhérence de la soudure, garantissant des connexions robustes et cohérentes.
  • Conductivité : amélioration de la propagation du courant électrique pour des performances optimales de l’appareil.
Selection criteria for the ideal surface

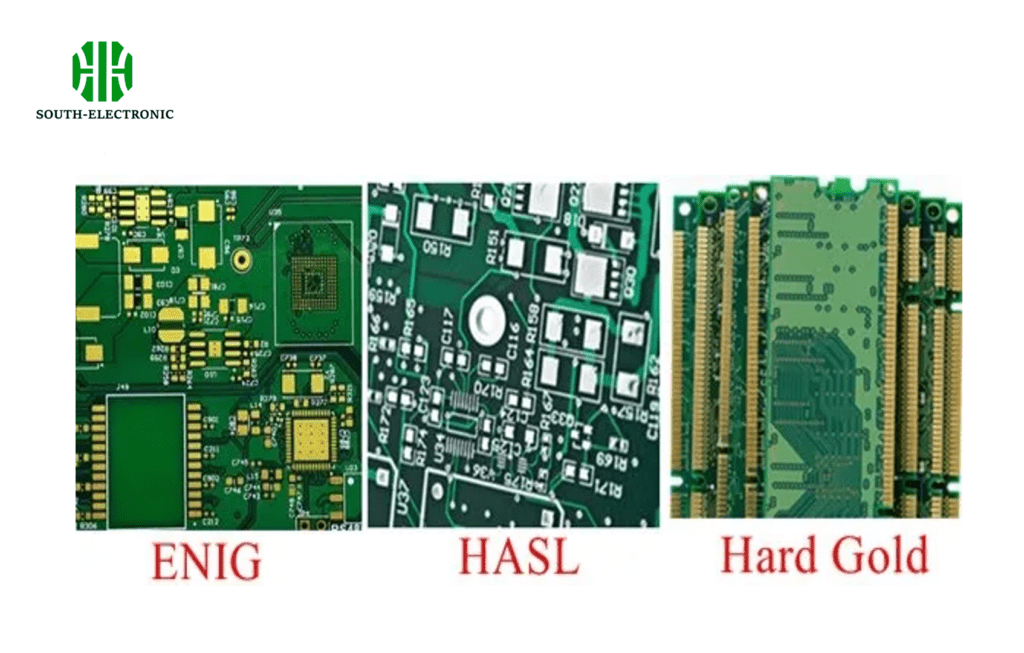

Aperçu des traitements de surface courants des PCB

  • HASL (Hot Air Solder Leveling) : technique vénérée et économique, HASL submerge le PCB dans la soudure fondue.
    Un nivelage ultérieur avec des couteaux à air chaud élimine les soudures superflues. Bien que rentable et ayant fait ses preuves, il n’est peut-être pas idéal pour les composants à pas ultra-fin en raison d’éventuelles irrégularités de surface.
  • ENIG (Electroless Nickel Immersion Gold) : ENIG constitue un revêtement double couche : une barrière de nickel couronnée par une couche d’or. Tandis que l’or protège le nickel pendant le stockage, le nickel offre une surface soudable durable. Idéale pour les composants à pas fin, la précision d’ENIG est proposée à un prix plus élevé que celui du HASL.
  • OSP (Organic Solderability Preservative) : cela implique l’application d’une couche organique sur le cuivre brut. L’OSP offre des avantages environnementaux avec une finition lisse mais peut manquer de la résilience des méthodes alternatives pour certains processus d’assemblage.
  • Argent par immersion et étain par immersion : les deux techniques d’immersion infusent une couche d’argent ou d’étain sur le cuivre du PCB. Ceux-ci offrent des surfaces lisses, avantageuses pour les composants de pointe, mais sont vulnérables à certaines conditions environnementales.
  • Or dur : principalement destinée aux connecteurs de bord, cette finition dorée excelle en termes de durabilité, adaptée aux applications nécessitant des interactions physiques répétées. Ses attributs premium ont cependant un coût plus élevé.

Critères de sélection de la surface idéale

  • Environnement opérationnel : Pour les PCB destinés à des conditions strictes, les finitions de protection comme ENIG sont optimales.
  • Densité des composants : les cartes denses nécessitant des finitions plates pourraient bénéficier de méthodes telles que l’ENIG ou les techniques d’immersion.
  • Contraintes budgétaires : Les finitions haut de gamme comme l’or dur, bien que supérieures, peuvent mettre à rude épreuve les budgets. Dans de tels scénarios, des alternatives éprouvées comme HASL sont viables.
  • Longévité et stockage : Pour un stockage prolongé, les finitions résistantes au ternissement (par exemple ENIG) sont plus adaptées.

L’horizon des finitions de PCB

Avec l’évolution incessante de la technologie et l’essor des appareils portables et des micro-dispositifs médicaux, les finitions des PCB sont confrontées à de nouveaux défis. Parallèlement, la conscience écologique de l’industrie laisse entrevoir l’émergence de finitions respectueuses de l’environnement.

Conclusion

Dans le grand domaine de la fabrication électronique, le traitement de surface des PCB peut sembler n’être qu’un infime détail. Pourtant, ce sont les petites choses qui garantissent que nos appareils fonctionnent parfaitement, jour après jour. Alors la prochaine fois que vous passerez votre téléphone ou regarderez votre émission préférée, pensez à ce héros méconnu et à son armure étincelante !
