Qu’est-ce qu’un PCB avec trous à ajustement par pression ? Exploration de son rôle dans l’électronique moderne

CONTENTS

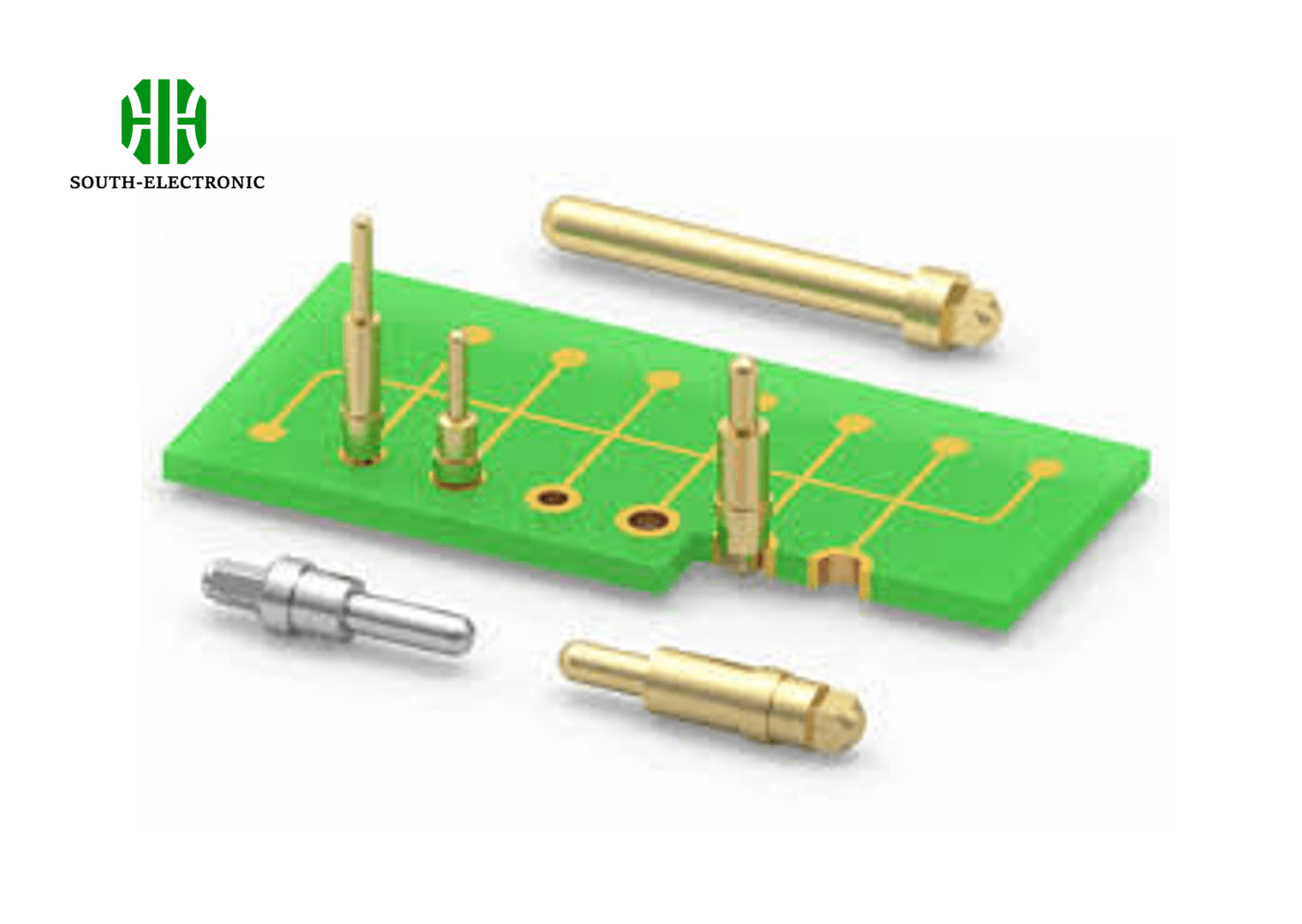

Press-Fit Hole PCB

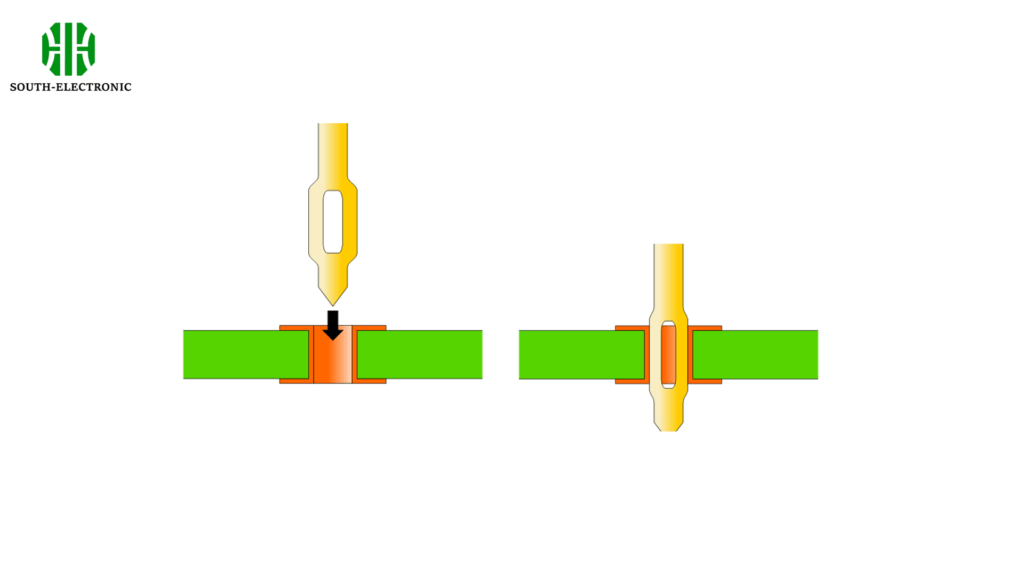

Qu’est-ce qu’un PCB avec trous à ajustement par pression ?

Un PCB avec trous à ajustement par pression désigne un circuit imprimé conçu pour accueillir des composants à ajustement par pression. Ces composants, tels que des connecteurs ou d’autres composants électroniques, sont insérés dans des trous spécialement conçus sur le PCB sans nécessiter de soudure. Les trous sont généralement métallisés et ont un diamètre légèrement inférieur à celui des broches des composants pour garantir un ajustement serré.

Quels sont les avantages de l’utilisation des trous à ajustement par pression dans les PCB ?

  • Pas de chaleur nécessaire : Les connexions à ajustement par pression ne nécessitent pas de chaleur, contrairement à la soudure. Cela évite les dommages potentiels aux composants sensibles et aux matériaux du PCB qui pourraient se dégrader sous des températures élevées.
  • Réutilisabilité et réparabilité : Les composants équipés de la technologie à ajustement par pression peuvent être facilement retirés et remplacés, facilitant les réparations et les mises à niveau sans risquer d’endommager le PCB par dessoudage et ressoudage.
  • Fiabilité : Les connexions à ajustement par pression sont très fiables, en particulier dans les environnements soumis à des contraintes mécaniques et des cycles thermiques. L’absence de soudure élimine les problèmes tels que les joints de soudure froids ou la contamination par le flux de soudure.
  • Assemblage plus rapide : Les composants à ajustement par pression peuvent être insérés mécaniquement, accélérant le processus d’assemblage par rapport à la soudure manuelle. Cela est particulièrement bénéfique dans les paramètres de production de grand volume.
  • Considérations environnementales : Comme il n’est pas nécessaire de souder, la technologie à ajustement par pression est exempte de préoccupations concernant le plomb et d’autres substances dangereuses trouvées dans certains soudures, en accord avec des réglementations environnementales plus strictes.

En quoi la technologie à ajustement par pression diffère-t-elle de la soudure dans l’assemblage des PCB ?

Voici un résumé concis et professionnel des différences entre la technologie à ajustement par pression et la soudure dans l’assemblage des PCB :

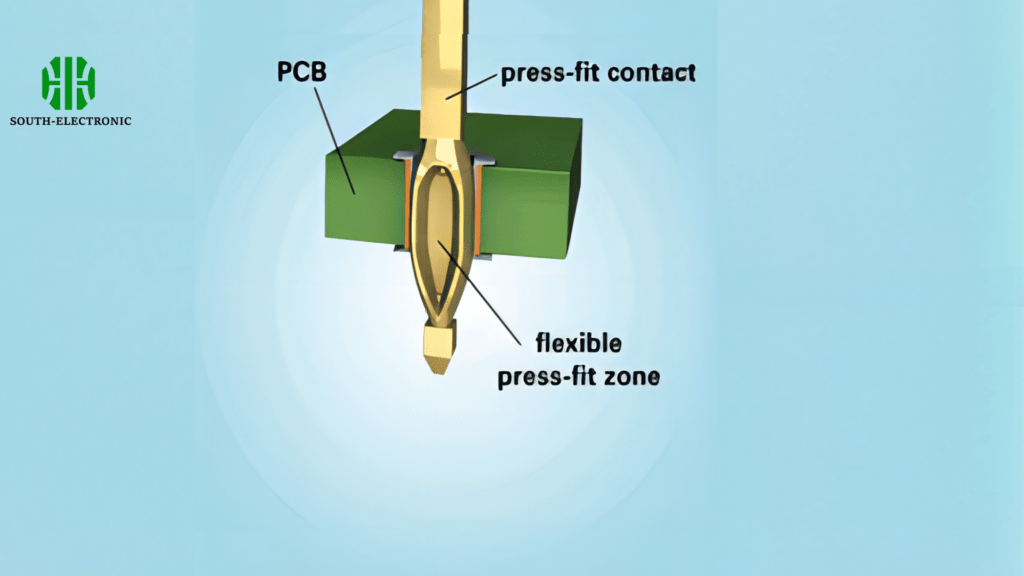

  • Méthode de connexion : L’ajustement par pression utilise une insertion mécanique, basée sur la friction des broches dans des trous de taille précise, tandis que la soudure implique la création d’un lien en faisant fondre un alliage métallique autour des broches des composants.
  • Impact thermique : L’ajustement par pression ne nécessite pas de chaleur, évitant les dommages thermiques potentiels aux composants et aux PCB, contrairement à la soudure qui les expose à des températures élevées.
  • Stress mécanique : Les connexions à ajustement par pression sont plus robustes face aux contraintes mécaniques et sont idéales pour les environnements avec vibrations ou impacts, contrairement aux joints soudés qui peuvent être plus fragiles.
  • Facilité de modifications : Les composants peuvent être facilement retirés et remplacés dans les assemblages à ajustement par pression sans endommager le PCB, un processus plus complexe et potentiellement nocif avec la soudure en raison de la nécessité de réchauffement.
  • Exigences en matière de compétences et d’équipement : L’ajustement par pression peut être plus facilement automatisé et nécessite moins de compétences spécialisées par rapport à la soudure, qui nécessite des opérateurs qualifiés et des outils spécifiques tels que des fers à souder et des fours de refusion.

Types de trous dans les PCB

Caractéristiques des différents types de trous dans les PCB :

Type de trouApplicationAvantagesDimensions typiques
Trou métallisé traversant (PTH)Trou aveugleFournit des connexions électriques solides entre les couches ; durable.Diamètre : 0,6 mm – 1,0 mm
Trou non métallisé traversant (NPTH)Utilisé pour des fixations mécaniques comme les vis.Convient aux composants non électriques ; évite la conductivité inutile.Diamètre : 0,8 mm – 1,2 mm
Trou aveugleTrou aveugleConnecte les couches de surface aux couches internes sans traverser toute la carte ; augmente la densité sans compromettre l’espace.Diamètre : 0,3 mm – 0,6 mm

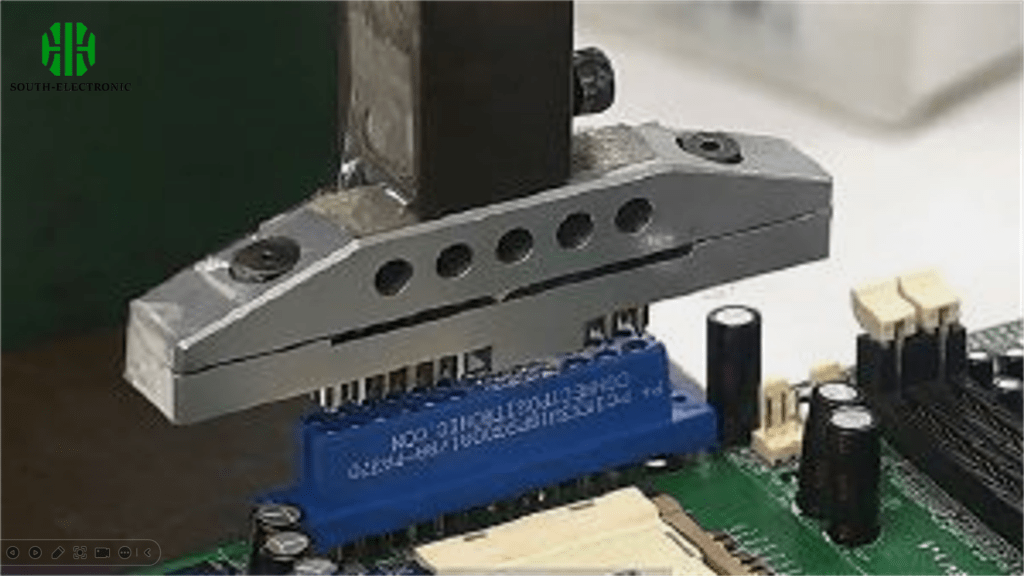

Quelques conseils pour concevoir des trous à ajustement par pression efficaces dans les PCB ?

ConseilDescription
Dimensions précises des trousAssurez-vous que les dimensions des trous sont précises pour maintenir un ajustement serré sans force excessive ou lâcheté.
Trous traversants métallisésUtilisez des trous traversants métallisés pour améliorer la connexion électrique et la résistance mécanique
Considération des tolérancesTenez compte des tolérances de fabrication pour garantir un ajustement cohérent entre tous les composants et les cartes.
Considération des matériauxConsidération des matériaux
Assemblage de testPrototypisez et testez les connexions à ajustement par pression avant la production à grande échelle pour garantir la fiabilité.
Support autour des trousConcevez la disposition pour fournir un soutien adéquat autour des trous afin d’éviter les dommages lors de l’insertion des composants.
Clearance ChecVérifications de dégagementksAssurez-vous qu’il y a suffisamment de dégagement autour des trous pour les broches des composants sans causer de courts-circuits.

Comment la technologie à ajustement par pression impacte-t-elle le coût global de l’assemblage d’un PCB ?

La technologie à ajustement par pression peut réduire le coût global de l’assemblage d’un PCB en minimisant le besoin de main-d’œuvre qualifiée et d’équipement de soudure coûteux. Elle simplifie le processus d’assemblage, réduit les erreurs et les déchets associés, et améliore la fiabilité du produit, réduisant potentiellement les coûts de service et de garantie à long terme. Bien que la configuration initiale pour l’ajustement par pression puisse être coûteuse, l’économie sur la main-d’œuvre, l’équipement et la conformité aux réglementations environnementales en font souvent un choix rentable, particulièrement avantageux dans les productions de grand volume.
