Imaginez votre PCB survivant à des températures extrêmes, à l'humidité et à l'exposition chimique. La vernisse trois-preuves rend cela possible en agissant comme un bouclier invisible. Mais comment fonctionne-t-elle, et pourquoi votre projet en a-t-il besoin ?
La vernisse trois-preuves[^1] protège les PCB de l'humidité[^2], de la poussière et des éléments corrosifs grâce à une fine couche protectrice, assurant une fiabilité à long terme dans des conditions difficiles tout en maintenant les performances électriques. Cette solution rentable prévient les défaillances prématurées dans les applications industrielles, automobiles et en plein air.
Les appareils électroniques sont constamment menacés par leur environnement. Décomposons comment la vernisse trois-preuves défend les PCB et pourquoi elle devient essentielle pour les électroniques modernes.

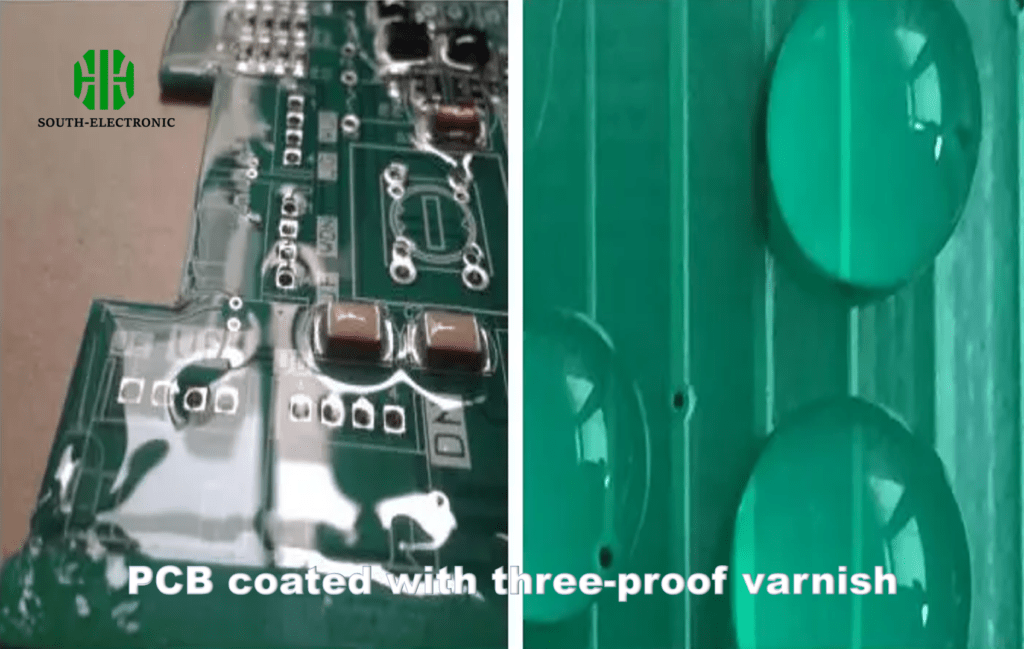

Qu'est-ce que la vernisse trois-preuves et comment protège-t-elle les PCB ?
Vous vous êtes déjà demandé comment les PCB survivent dans les sous-marins ou les machines du désert ? La vernisse trois-preuves crée une barrière contre les facteurs de stress environnementaux que la plupart des revêtements ne peuvent pas gérer.
La vernisse trois-preuves est un revêtement à base de silicone/polyuréthane[^3] qui protège les PCB de l'humidité, de la corrosion chimique et des fluctuations de température tout en permettant la dissipation de la chaleur. Elle remplit les intervalles microscopiques entre les composants sans modifier les propriétés électriques.
)
Fonctions de protection de base
| Menace | Action de la vernisse | Résultat |
|---|---|---|
| Humidité | Forme une couche hydrophobe | Prévient les courts-circuits |
| Pulvérisation de sel | Bloque la pénétration ionique | Réduit le risque de corrosion de 80%+ |
| Choc thermique | Se dilate/contracte avec le PCB | Maintient l'adhérence de -40°C à 150°C |
| Pénétration de poussière | Scelle les intervalles entre les composants | Prévient les défaillances causées par les particules |
Les tests industriels montrent que les PCB vernis durent 3 fois plus longtemps dans les environnements marins que les cartes non revêtues. La formule auto-nivelante pénètre sous les composants, un avantage critique par rapport aux revêtements pulvérisés qui laissent des zones non protégées.
Pourquoi la vernisse trois-preuves est-elle critique pour les applications dans des environnements difficiles ?
Pourquoi risquer une panne d'équipement de 10 000 $ en raison d'un problème de corrosion de 0,50 $ ? La vernisse trois-preuves est l'assurance dont vous n'aviez pas conscience que votre PCB avait besoin.
La vernisse trois-preuves empêche 94% des défaillances liées à l'humidité[^4] dans des environnements extrêmes, selon les tests IEC 60068-2-30. Elle surpasse les revêtements conformes standard en termes de résistance au cyclage de température[^5].
)
Exigences spécifiques à l'application
| Industrie | Menaces clés | Avantage de la vernisse |
|---|---|---|
| Automobile | Vapeurs de carburant, cyclage thermique | Résiste aux variations de température de -40°C à 150°C |
| Aérospatiale | Changements de pression d'altitude | Maintient la résistance diélectrique |
| Marine | Brouillard de sel, condensation | Certifiée UL 746F pour 1000 heures de pulvérisation de sel |
| IoT en plein air | Détérioration des UV, pluie | Formules stables aux UV qui durent 5 ans+ |
Sans vernisse trois-preuves, les fluctuations de température provoquent la dilatation/contraction du substrat du PCB, rompant les joints de soudure. Le lien flexible de la vernisse absorbe le stress mécanique, réduisant les défaillances causées par les vibrations de 60% dans les applications automobiles.

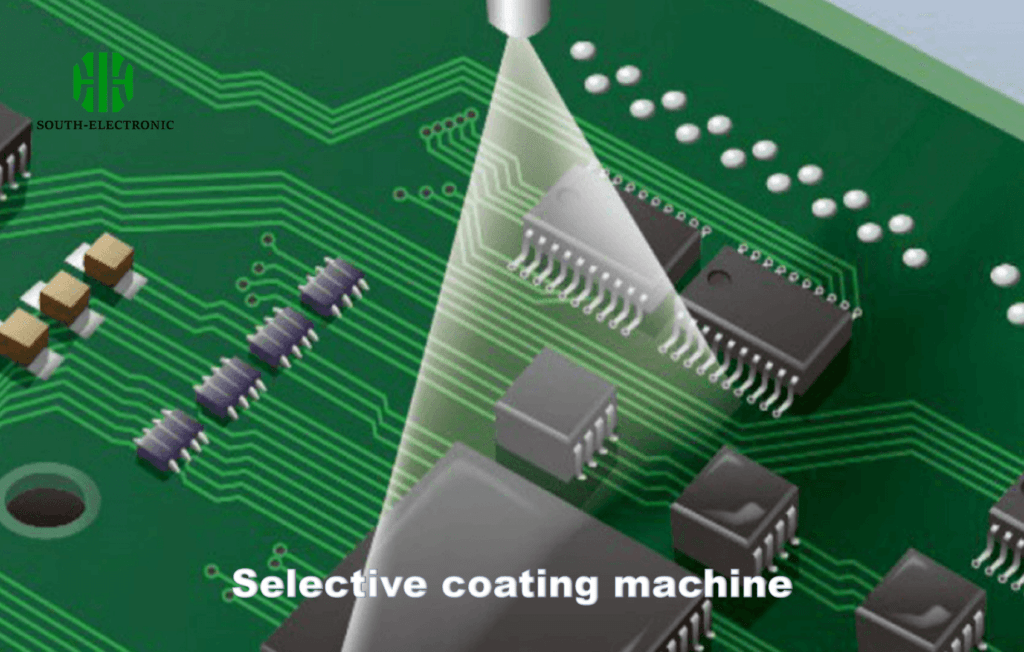

Comment appliquer correctement la vernisse trois-preuves sans endommager les composants ?
Une seule bulle d'air peut compromettre la protection. L'application appropriée transforme la vernisse trois-preuves d'une responsabilité en un atout.
Appliquez la vernisse trois-preuves par revêtement sélectif ou trempage après un nettoyage soigneux. Faites cuire à 80-120°C pendant 15-60 minutes, en garantissant une épaisseur de 25-50μm. Évitez de masquer les composants sensibles.
)
Meilleures pratiques étape par étape
-
Préparation de surface
- Nettoyez avec un solvant plasma/non-ionique (le IPA laisse des résidus)
- Rugosité de surface <0,5μm pour une adhérence optimale
-
Méthodes d'application Méthode Contrôle d'épaisseur Précision Vitesse Pinceau Mauvais Faible Lente Pulvérisation ±10μm Moyenne Rapide Revêtement sélectif ±5μm Élevée Modérée -
Conseils de durcissement
- Humidité 75μm) entraîne un stress sur les composants, tandis que l'application insuffisante (<20μm) risque de créer des trous. Les systèmes automatisés atteignent 98% de couverture par rapport à 85% avec le pinceau manuel.
La vernisse trois-preuves peut-elle réparer ou ranimer des PCB endommagés ?
Sauver un PCB corroded n'est pas de la science-fiction - avec la vernisse trois-preuves, c'est un mardi après-midi.
La vernisse trois-preuves peut stabiliser des PCB légèrement corroded en scellant les sites de corrosion actifs et en empêchant une oxydation supplémentaire, mais les traces endommagées nécessitent un rétablissement. Il ne s'agit pas d'une solution de réparation permanente.
)
Matrice d'efficacité de la réparation
| Niveau de dommage | Action de la vernisse | Limitations |
|---|---|---|
| Oxydation de surface | Scelle les zones touchées | Les chemins conducteurs restent intacts |
| Corrosion mineure | Arrête la propagation, restaure l'isolation | Nécessite un nettoyage avant application |
| Décollement de trace | Fournit un support mécanique | Ne restaure pas la conductivité |
| Corrosion grave | Isola temporairement | Une fonctionnalité complète est peu probable |
Bien que la vernisse trois-preuves ne fasse pas repousser les traces de cuivre, les techniciens de terrain l'utilisent pour stabiliser les cartes jusqu'à l'arrivée des remplacements. Elle est particulièrement efficace sur les connecteurs de bord et les composants à trous traversants sensibles à la croissance dendritique.

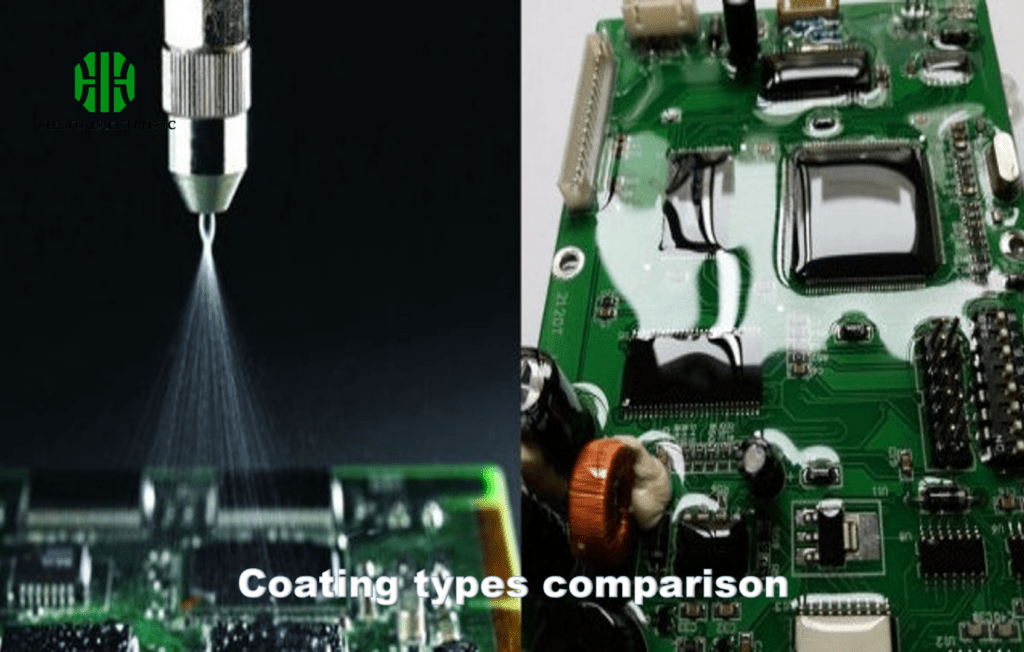

Comment la vernisse trois-preuves se compare-t-elle aux revêtements conformes et à l'encapsulation ?
Choisir entre les méthodes de protection ? La vernisse trois-preuves offre un juste milieu entre les revêtements conformes et le moulage.
La vernisse trois-preuves offre une meilleure résistance chimique que les revêtements conformes acryliques, mais reste réparable - contrairement à l'encapsulation époxy. Elle est idéale pour les composants nécessitant une maintenance périodique.
)
Tableau de comparaison technique
| Propriété | Vernisse trois-preuves[^6] | Revêtement conforme[^7] | Composé de moulage[^8] |
|---|---|---|---|
| Épaisseur | 25-50μm | 25-75μm | 1-5mm |
| Réparabilité | Supprimable avec solvant | Limitée | Impossible |
| Conductivité thermique | 0,2 W/mK | 0,1 W/mK | 0,5 W/mK |
| Résistance diélectrique | 50 kV/mm | 40 kV/mm | 30 kV/mm |
| Amortissement des vibrations | Modéré | Faible | Élevé |
Les revêtements conformes excellent dans les environnements modérés, tandis que la vernisse trois-preuves convient aux conditions extrêmes. Contrairement au moulage, elle permet le remplacement des composants - essentiel pour les appareils aérospatiaux et médicaux qui nécessitent un service au niveau des composants.
Conclusion
La vernisse trois-preuves offre une protection essentielle pour les PCB confrontés à des environnements difficiles, combinant la résistance chimique avec une réparabilité pratique. L'application appropriée prolonge la durée de vie de l'appareil tout en maintenant la capacité de service - un équilibre optimal pour les électroniques modernes.
