Avez-vous déjà eu des difficultés à brancher des câbles USB à l'envers ? Cette merveille de 4×10mm résout ce problème tout en alimentant notre monde numérique. Décomposons ce miracle d'ingénierie.
Un connecteur USB [^1] est une interface standard pour transférer des données et de l'alimentation entre les appareils via des contacts métalliques et un boîtier isolé. Les versions modernes comme [USB-C] [^2] présentent des conceptions réversibles prenant en charge jusqu'à 40 Gbps de transfert de données et 240 W d'alimentation [^3].
)

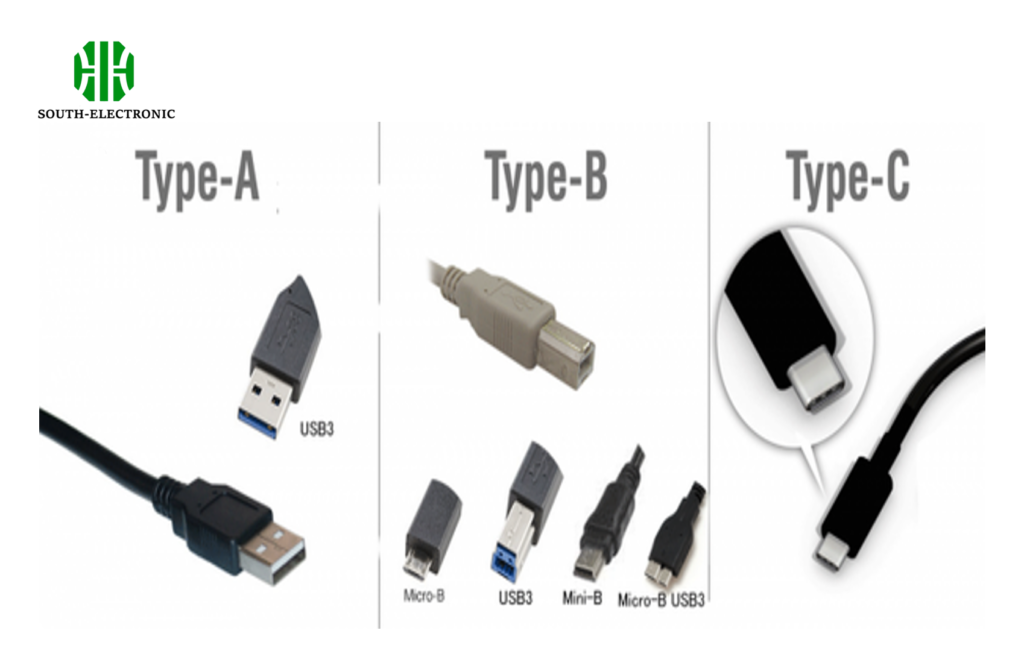

De l'ancien port USB-A aux connecteurs multifonctionnels modernes, l'évolution de cette technologie révèle des choix d'ingénierie surprenants. Nous allons examiner quatre aspects critiques qui façonnent les conceptions USB d'aujourd'hui.

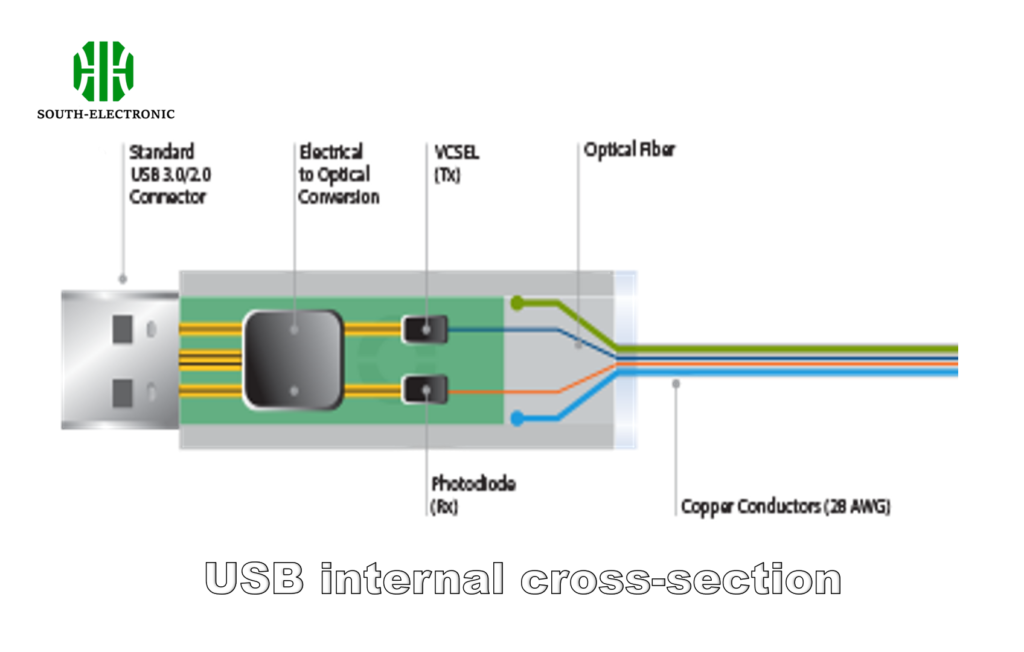

Structure de base : broches, boîtier et blindage expliqués ?
Ce clic satisfaisant lors de l'insertion des câbles USB provient d'une ingénierie mécanique précise. Décodons les couches cachées de ce connecteur omniprésent.
Les composants structurels clés incluent des broches de contact plaquées or pour la transmission du signal, un boîtier en polymère moulé pour l'isolation et un blindage en acier inoxydable contre les interférences électromagnétiques. Le nombre de broches varie de 4 (USB 2.0) à 24 (USB4).
)
Compréhension de la matrice de contact
| Composant | USB-A (2.0) | USB-C (3.2) | Fonction |
|---|---|---|---|
| Broche VBus | 1 | 4 | Alimentation (5-48V) |
| Broche de masse | 1 | 4 | Chemin de retour électrique |
| Paires D+/D- | 2 | 2 | Transfert de données USB 1.1/2.0 |
| Paires TX/RX | 0 | 8 | Transmission différentielle à haute vitesse |
| Broche CC | 0 | 2 | Configuration de connexion |
L'agencement des contacts détermine directement les capacités. La disposition à 24 broches de l'USB-C permet une alimentation bidirectionnelle et une transmission de données à deux voies. Les nouvelles versions USB4 utilisent les mêmes broches mais avec un tunneling de protocole avancé. L'efficacité du blindage passe de 85 dB à 1 GHz à 60 dB à 5 GHz, montrant des défis d'interférence croissants.

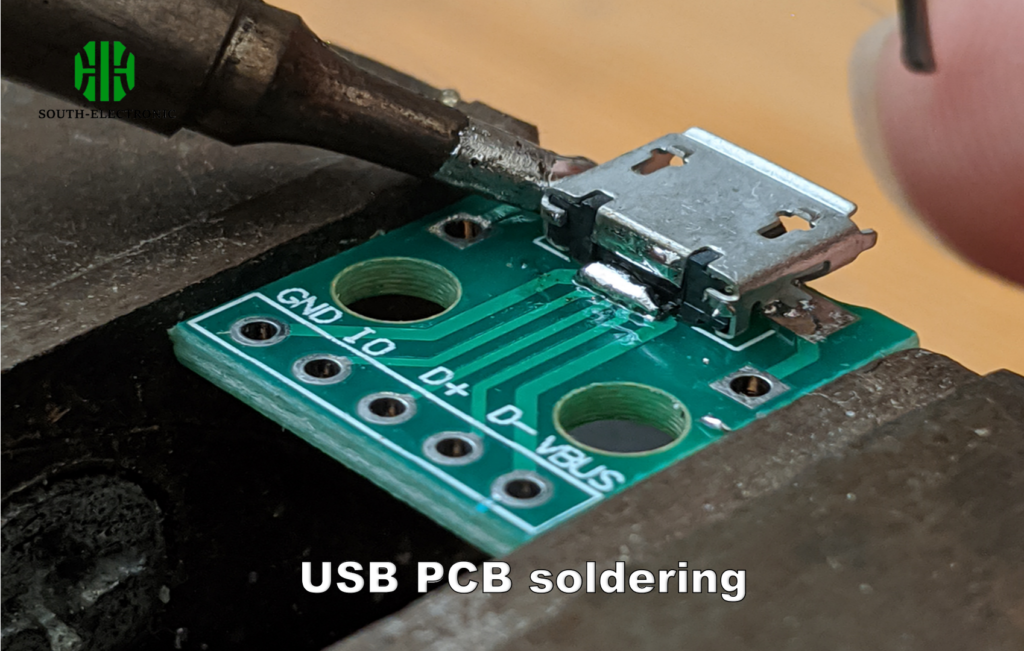

Intégration de la carte de circuit imprimé : techniques de soudage et intégrité du signal
Pourquoi certains ports USB bougent-ils tandis que d'autres durent des années ? La réponse se trouve sous les joints de soudure.
La [technologie de montage en surface (SMT)] [^4] permet un soudage de 0,4 mm pour des conceptions compactes, tandis que les variantes à travers les trous offrent une résistance mécanique. Un contrôle d'impédance approprié (90Ω ±15%) empêche la réflexion du signal dans les implémentations USB3.2/4.0 à haute vitesse.
)
Comparaison des méthodes de terminaison
| Paramètre | Soudage à l'onde | Soudage de refusion | Soudage sélectif |
|---|---|---|---|
| Température du processus | 260°C | 230-250°C | 300°C |
| Temps de cycle | 45s | 5-7min | 15s/joint |
| Épaisseur du soudage | 2-4μm | 3-5μm | 1-3μm |
| Coût/Unité | 0,02 $ | 0,05 $ | 0,08 $ |
| Meilleur pour | À travers les trous | SMT | Assemblages mixtes |
Le soudage sans plomb SAC305 (96,5 % Sn, 3 % Ag, 0,5 % Cu) domine la production moderne. Les fissures des joints de soudure représentent 72 % des défaillances des ports USB. Le profil de refusion est critique – les températures de pointe doivent rester dans la plage de 235-245°C pour éviter le soulèvement du pad.
Trois changements technologiques majeurs dans la carte de circuit imprimé USB
Des épaisseurs de cuivre aux matériaux diélectriques, l'évolution de l'USB exige des innovations de carte de circuit imprimé.
Les progrès clés incluent : 1) des empilements à 6 couches avec des microvias de 0,1 mm pour le routage USB4, 2) des [substrats à faible perte comme Megtron6] [^5] (Dk=3,7 @10GHz), 3) des contrôleurs d'alimentation USB intégrés réduisant le nombre de composants de 40 %.
)
Évolution des propriétés des matériaux
| Génération | Norme FR4 | FR4 haute vitesse | Rogers 4350B |
|---|---|---|---|
| Df @1GHz | 0,020 | 0,005 | 0,0037 |
| Dk | 4,5 | 3,8 | 3,66 |
| Coût | 1,2 $/pied carré | 3,8 $/pied carré | 12 $/pied carré |
| CTE (ppm) | 14 | 12 | 11 |
Transition litigieuse en cours - la FR4 standard ne peut pas gérer les signaux USB4 à 20 GHz. Calcul de la fréquence de coupure (fc) : fc = c/(2π√εr)·(1/tr). Pour un temps de montée de 0,5 ns de l'USB4, fc ≈ 7 GHz. La sélection des matériaux affecte maintenant les taux de réussite de la certification EMI.
Conclusion
Les connecteurs USB exemplifient l'ingénierie miniaturisée – de la plaque d'or au niveau atomique à la fiabilité mécanique macroscopique. La prochaine prise, appréciez la complexité cachée !
