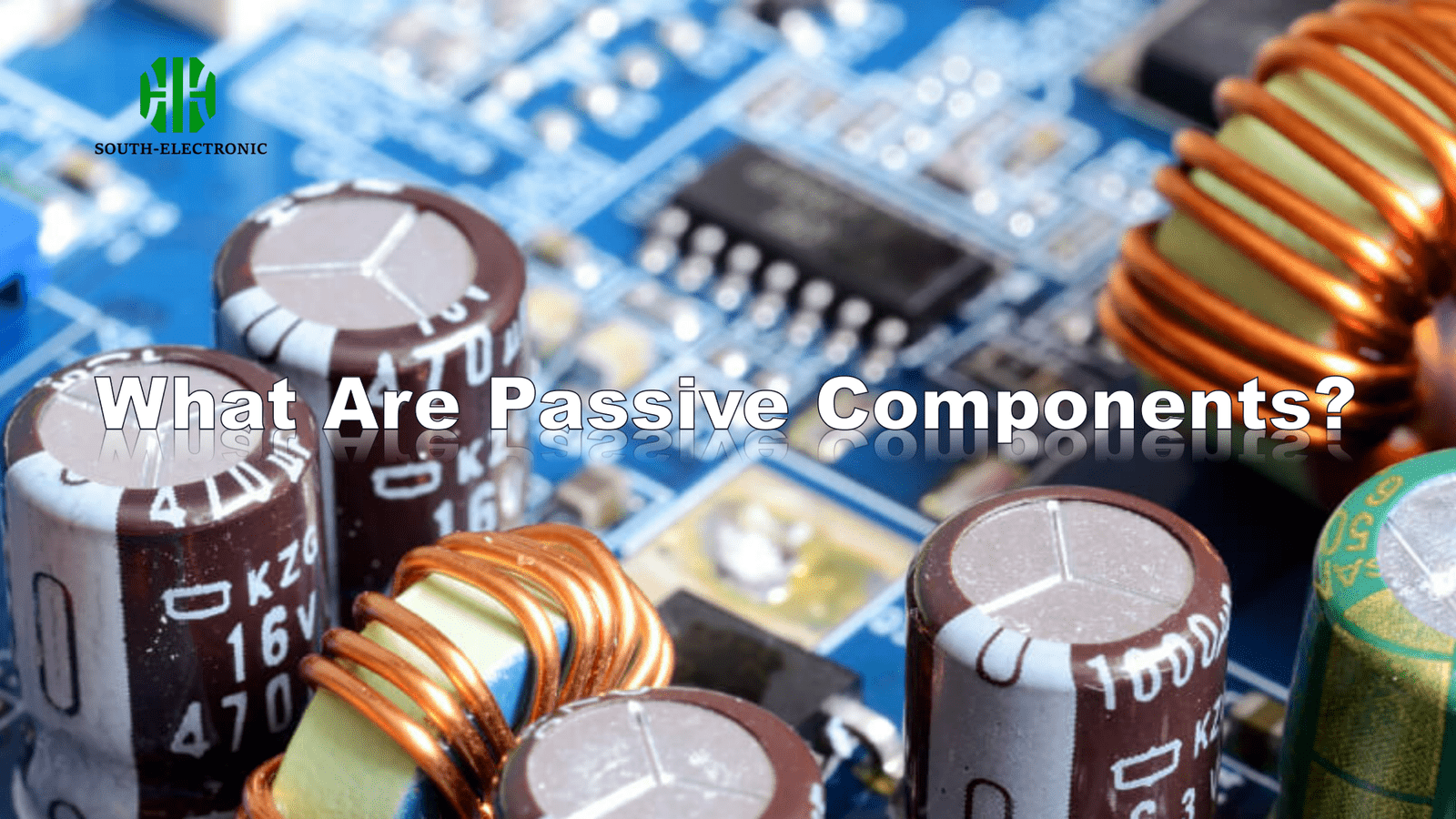

Sans composants passifs, les circuits s'effondrent. Les signaux sont déformés, la puissance fluctue et les projets échouent. Ces héros silencieux régulent l'énergie sans nécessiter de courant pour fonctionner. Leur utilisation appropriée prévient le chaos en électronique.
Les composants passifs stockent ou contrôlent l'énergie électrique sans alimentation externe. Ils n'amplifient pas les signaux, mais stabilisent les circuits. Les résistances limitent le courant, les condensateurs stockent la charge et les inductances gèrent les champs magnétiques. Ils sont essentiels pour filtrer le bruit et régler la synchronisation.
Explorez maintenant leurs différences avec les composants actifs. Découvrez leurs principaux types et leurs rôles concrets. Apprenez des méthodes de sélection pratiques. Commencez par leur caractéristique principale :

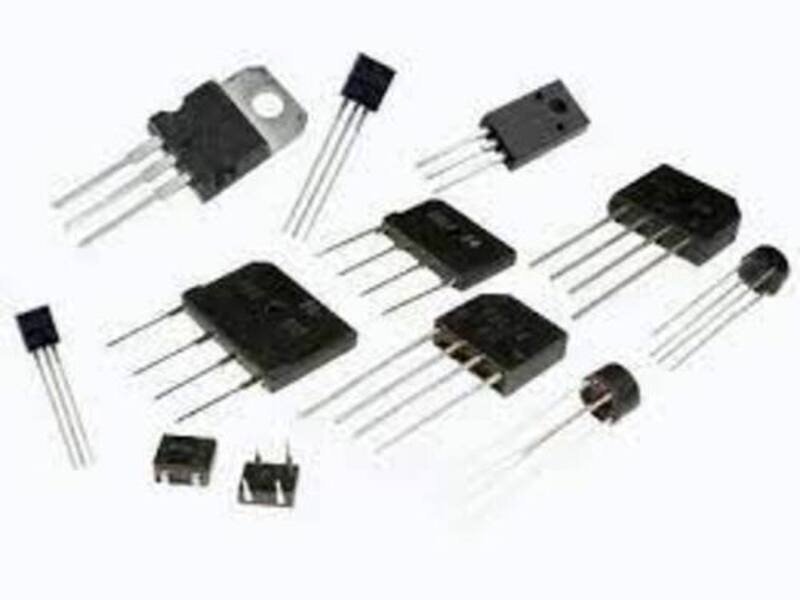

En quoi les composants passifs diffèrent-ils des composants actifs ?
Les composants actifs sont source de confusion dans les schémas. Un mauvais étiquetage peut entraîner des dysfonctionnements sur les cartes. Identifiez les différences clés pour éviter les catastrophes de conception.
Les composants passifs fonctionnent sans alimentation supplémentaire. Les composants actifs, comme les transistors, en ont besoin pour amplifier les signaux. Les composants passifs gèrent le flux d'énergie. Les composants actifs créent un gain de puissance et des actions de commutation.
Comprendre les principales distinctions
| Fonctionnalité | Composants passifs | Composants actifs |
|---|---|---|
| Source d'alimentation | Non requis | Requis |
| Amplification du signal | Impossible | Obtenu par le gain |
| Exemples de fonctions | Stocker, résister, bloquer l'énergie | Commuter, amplifier, générer |
| Rôle principal | Gestion de l'énergie | Modification du signal |
Les composants passifs, comme les résistances, contrôlent le courant grâce à une résistance. Les composants actifs modifient les signaux à l'aide d'une alimentation externe. Par exemple, les condensateurs filtrent le bruit de manière statique. Un transistor amplifie les signaux audio faibles. Les composants passifs n'ajoutent pas d'énergie. Les composants actifs injectent de l'énergie dans les circuits. Cette séparation fondamentale affecte toutes les conceptions. Choisir un type incorrect entraîne une surchauffe ou une perte de signal.
Quels sont les types courants de composants passifs et leurs applications ?
Des composants passifs mal adaptés sabotent les projets. Utiliser des valeurs incorrectes représente une perte de temps et d'argent. Adaptez-les à vos besoins pour éviter des reconstructions coûteuses.
Les composants passifs clés sont les résistances, les condensateurs et les inductances. Chacun gère des aspects énergétiques différents. Les résistances réduisent les niveaux de courant. Les condensateurs stockent la charge électrique. Les inductances résistent aux variations de tension.
Types et rôles des circuits
Résistances : Maîtres du contrôle du courant
Les résistances régulent le flux de courant. On les trouve dans tous les circuits, des téléphones aux voitures. Elles créent également des variations de tension. Utilisez des résistances de forte puissance dans les radiateurs.
Condensateurs : Outils de stockage de charge
Les condensateurs retiennent et libèrent la charge électrique. Ils lissent les ondulations de courant dans les alimentations. Ils permettent la synchronisation des lumières clignotantes. Ils bloquent le courant continu lors du passage des signaux.
Inducteurs : Gestionnaires d’énergie magnétique
Les inducteurs stockent l’énergie dans les champs magnétiques. Ils bloquent les variations de tension soudaines. Ils sont essentiels dans les radios et les transformateurs. Ils améliorent l’efficacité des convertisseurs CC.
| Composant | Fonction principale | Utilisations quotidiennes |
|---|---|---|
| Résistance | Limite le flux de courant | Protection LED, circuits de capteurs |
| Condensateur | Stockage/libération de charge | Filtrage du bruit, couplage audio |
| Inducteur | S’oppose aux variations de courant | Alimentations, tuners RF |
Les résistances créent des chemins sûrs pour le courant. Les condensateurs assurent une tension constante. Les inducteurs gèrent la conversion d’énergie. Connaissez leurs points forts pour un choix judicieux.
Comment choisir les bons composants passifs pour votre projet ?
De mauvais choix peuvent nuire aux performances ou faire griller les cartes. Les incompatibilités engendrent échecs et frustrations. Appliquez des règles claires pour obtenir rapidement les résultats escomptés.
Concentrez-vous sur les limites de tension, les plages de tolérance et les dimensions d'empreinte. Adaptez les spécifications aux exigences de votre circuit. Confirmez les exigences réelles, comme les niveaux de chaleur.
Facteurs de décision clés
Valeur Précision et Stabilité
Vérifiez les pourcentages de tolérance. Un condensateur de ±20 % abîme les circuits de précision. Utilisez des résistances de ±1 % pour les capteurs.
Limites physiques et thermiques
Remarquez la taille et les températures nominales. Les petits condensateurs CMS conviennent aux téléphones. Les résistances robustes supportent la chaleur du moteur.
Coût vs Performance
Équilibrez votre budget et vos besoins. Les résistances génériques suffisent pour les tâches simples. Les condensateurs céramiques coûtent moins cher que les films.
| Facteur | Pourquoi c'est important | Exemple |
|---|---|---|
| Niveau de tolérance | Définit la marge d'erreur autorisée | Résistance de ±5 % pour les jouets bon marché |
| Tension nominale | Évite la surchauffe des composants | Condensateur de 50 V dans les circuits de 12 V |
| Température de fonctionnement | Assure la stabilité à la chaleur | Inductance haute performance pour ordinateurs |
Vérifiez les spécifications des données. Adaptez les résistances aux chutes de tension. Choisissez des condensateurs avec une capacité de stockage suffisante. Assurez-vous que les tailles d'inductance conviennent.
Conclusion
Les composants passifs constituent la base des circuits sans nécessiter d'alimentation. Connaissez leurs types, leurs différences et les stratégies de sélection. Appliquez ces connaissances pour des conceptions stables.
