Vous êtes-vous déjà demandé comment vos gadgets s'allument ou s'éteignent ? Frustré quand un bouton ne fonctionne pas ? Un interrupteur PCB est essentiel, contrôlant le flux électrique d'une simple pression.

Un interrupteur PCB¹ est une pièce électromécanique%%%FOOTNOTE_REF2%%% directement sur une carte de circuit imprimé. Il ouvre ou ferme un circuit pour contrôler le courant. En bref, le fait d'appuyer dessus connecte des contacts pour fermer le circuit, permettant au [courant de circuler](https://zh.wikipedia.org/wiki/Wikipedia:%E8%87%BA%E7%81%A3%E6%95%99%E8%81%B2%E8%82%B2%E5%B0%88%E6%A1%88/%E8%87%BA%E5%A4%A7%E7%89%A9%E7%90%86%E7%B3%BB%E6%9C%8D%E5%8B%99%E5%AD%B8%E7%BF%92%E4%BA%8C(108-1)/%E9%9B%BB%E5%A3%93)³. Le relâcher ouvre le circuit, arrêtant le courant.

Vous pourriez penser qu'un interrupteur n'est qu'un interrupteur, mais il y a tout un monde d'ingénierie de précision derrière ces clics et basculements. Plongeons au cœur de la façon dont ces minuscules gardiens font fonctionner notre électronique.

Quelles sont les principales utilisations d'un interrupteur PCB ?

Avez-vous déjà appuyé sur un bouton et quelque chose s'est produit ? Curieux de savoir comment votre appareil réagit à votre toucher ? Les interrupteurs PCB sont les moteurs silencieux qui rendent cette magie possible.

Les interrupteurs PCB sont utilisés dans de nombreux appareils électroniques pour démarrer, arrêter ou modifier des fonctions. Ils contrôlent l'alimentation, sélectionnent les modes et saisissent les données. Considérez-les comme de minuscules décideurs, guidant le flux d'électricité.

Quand j'ai commencé à bricoler l'électronique, j'ai été étonné de voir comment un simple composant pouvait avoir un impact aussi important. Les interrupteurs PCB ne sont pas seulement des mécanismes marche/arrêt ; ce sont des interfaces de contrôle fondamentales. Ils nous permettent d'interagir avec des circuits complexes de manière simple.

Applications courantes

• Électronique grand public : Boutons d'alimentation sur les téléphones, sélecteurs de mode sur les appareils photo, commandes de volume sur les écouteurs.
• Contrôle industriel : Boutons d'arrêt d'urgence, activateurs de processus, réinitialisations de système.
• Systèmes automobiles : Commandes de vitres, boutons de tableau de bord, entrées de système d'infodivertissement.
• Dispositifs médicaux : Panneaux de contrôle pour équipements de diagnostic, interfaces de surveillance des patients.

Au-delà du simple marche/arrêt

Les interrupteurs PCB vont au-delà des simples états binaires. Beaucoup permettent un contact momentané, maintenant une connexion seulement lorsqu'ils sont pressés, ou un verrouillage, restant en position jusqu'à ce qu'ils soient de nouveau basculés. Cette distinction est cruciale pour les différents besoins opérationnels, comme un bouton de démarrage momentané par rapport à un interrupteur d'alimentation à verrouillage. Leur polyvalence les rend indispensables dans d'innombrables applications. Ils sont essentiels pour tout, de l'allumage d'une lumière au lancement d'une fusée, démontrant à quel point le contrôle de circuit est fondamental pour toute technologie.

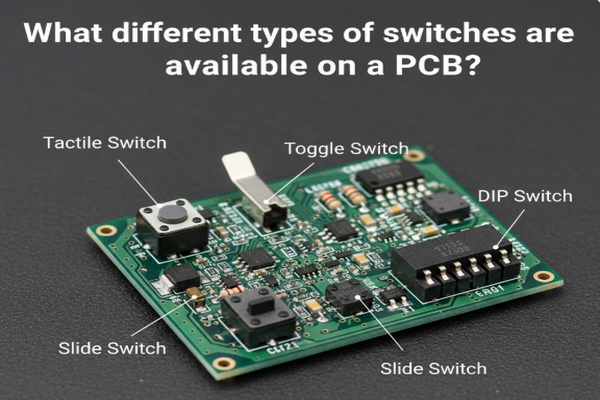

Quels types d'interrupteurs sont disponibles sur un PCB ?

Dérouté par la grande variété d'interrupteurs dans vos appareils électroniques ? Vous vous demandez quel petit bouton fait quoi ? Il existe toute une famille d'interrupteurs PCB, chacun avec un travail unique.

De nombreux types d'interrupteurs sont utilisés sur les PCB, chacun adapté à des tâches différentes. Les types courants incluent les interrupteurs tactiles, à bascule, à glissière et les interrupteurs DIP⁴. Chacun offre des méthodes de fonctionnement et des considérations de conception spécifiques pour diverses applications.

Je me souviens avoir déjà regardé une carte de circuit imprimé, submergé par la multitude d'interrupteurs. C'était comme un langage secret. Mais comprendre les principaux types démystifie vraiment les choses. Chaque type d'interrupteur résout un problème spécifique ou offre une expérience utilisateur particulière.

Types d'interrupteurs PCB populaires

Chaque type possède des caractéristiques mécaniques et électriques uniques. Les interrupteurs tactiles, par exemple, produisent un clic satisfaisant, offrant un retour haptique, tandis que les interrupteurs DIP sont davantage destinés à la configuration interne qu'à l'interaction utilisateur. Comprendre ces différences aide à choisir le bon interrupteur pour un projet, en équilibrant l'expérience utilisateur, la fonctionnalité et les contraintes d'espace. Le choix dépend souvent de facteurs tels que le retour souhaité, l'environnement opérationnel et la nécessité d'un contact momentané ou continu.

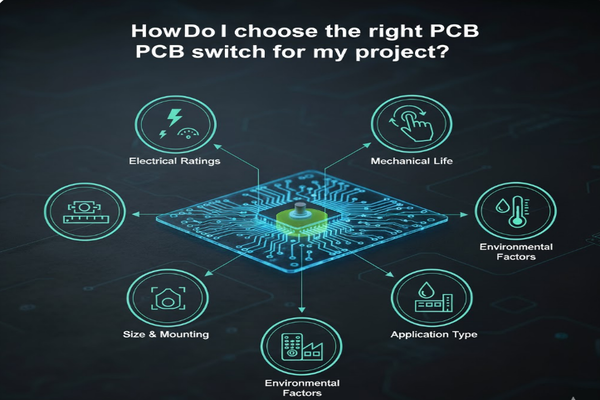

Comment choisir le bon interrupteur PCB pour mon projet ?

Confus par le choix infini d'interrupteurs PCB ? Peur de choisir le mauvais et de gâcher votre conception ? Choisir le bon interrupteur peut sembler intimidant, mais cela ne doit pas l'être.

Choisir le bon interrupteur PCB implique de vérifier les caractéristiques électriques, la durée de vie mécanique, la taille, le type de montage et les facteurs environnementaux. Tenez compte du courant, de la tension, du nombre de pressions possibles, et s'il s'adapte à l'espace et aux conditions de votre carte de circuit imprimé.

J'ai déjà fait l'erreur de choisir un interrupteur uniquement basé sur l'esthétique, pour qu'il tombe en panne prématurément à cause d'un courant élevé. Cela m'a appris une leçon précieuse : la forme suit la fonction, surtout en électronique. Vous avez besoin d'une approche systématique pour éviter les erreurs coûteuses.

Critères de sélection clés

• Caractéristiques électriques :
  • Courant : L'interrupteur gère-t-il le courant maximal que votre circuit consommera ? Sinon, il pourrait surchauffer ou tomber en panne.
  • Tension : Peut-il supporter la tension de fonctionnement sans arc électrique ni rupture ?
• Durée de vie mécanique :
  • Actionnements : Combien de fois l'interrupteur sera-t-il pressé ou basculé au cours de sa vie ? Les interrupteurs sont évalués pour des milliers, voire des millions de cycles. Les applications à usage intensif nécessitent des évaluations plus élevées.
• Caractéristiques physiques :
  • Taille et facteur de forme : Tiendra-t-il dans l'espace disponible sur votre PCB et votre boîtier ?
  • Type de montage : Est-ce traversant (THT) pour des connexions robustes ou monté en surface (SMT) pour des conceptions compactes ?
  • Force d'actionnement : Quelle pression est nécessaire pour l'activer ? Cela affecte l'expérience utilisateur.
• Considérations environnementales :
  • Température de fonctionnement : Fonctionnera-t-il de manière fiable dans la plage de température typique de votre produit ?
  • Indice de protection (IP) : Doit-il être étanche à la poussière ou à l'eau ?
  • Vibrations et chocs : Votre appareil est-il soumis à des conditions physiques difficiles ?

Faire le bon choix signifie équilibrer tous ces facteurs. Par exemple, un appareil grand public pourrait privilégier une faible force d'actionnement⁵ et un design élégant, tandis qu'un équipement industriel exige une durée de vie mécanique⁶ élevée et une protection environnementale⁷ robuste. C'est une décision globale qui a un impact sur la fiabilité et la satisfaction de l'utilisateur.

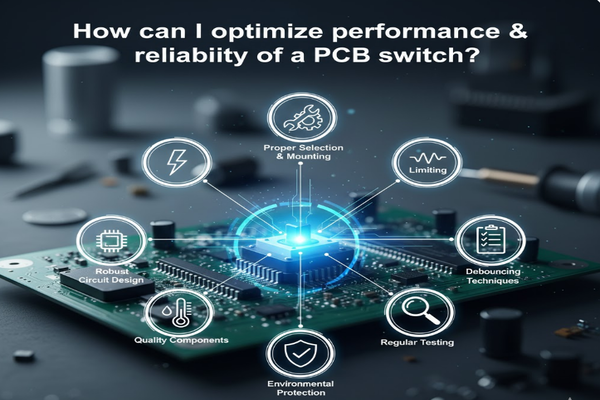

Comment optimiser les performances et la fiabilité d'un interrupteur PCB ?

Vous rencontrez des boutons défectueux ou des interrupteurs peu fiables dans vos conceptions ? Vous vous demandez comment faire durer plus longtemps et fonctionner parfaitement vos interrupteurs PCB ? L'optimisation des performances et de la fiabilité est cruciale pour tout appareil électronique.

Pour optimiser les performances et la fiabilité des interrupteurs PCB, une sélection, un montage et une conception de circuit appropriés sont essentiels. Utilisez une limitation de courant⁸ des techniques anti-rebond⁹ et une protection contre les contraintes environnementales. Des tests réguliers et des composants de qualité¹⁰ évitent les pannes précoces et assurent un fonctionnement constant.

J'ai déjà eu un prototype où un interrupteur "rebondissait" constamment, envoyant plusieurs signaux pour une seule pression. C'était frustrant et rendait l'appareil inutilisable. Cette expérience m'a fait comprendre l'importance non seulement de choisir un interrupteur, mais aussi de l'implémenter correctement.

Bonnes pratiques de conception

• Circuits anti-rebond : Lorsqu'un interrupteur mécanique est pressé, ses contacts peuvent rebondir momentanément, créant plusieurs signaux marche/arrêt rapides. Un circuit anti-rebond (basé sur le matériel avec des filtres RC ou sur le logiciel avec des retards) garantit qu'un seul signal propre est enregistré par pression. Cela empêche les déclenchements intempestifs et améliore la stabilité du système.
• Limitation de courant : Utilisez des résistances appropriées pour limiter le courant circulant à travers les contacts de l'interrupteur. Dépasser le courant nominal de l'interrupteur peut provoquer des arcs, une usure prématurée et une défaillance éventuelle. Cela prolonge la durée de vie mécanique et électrique de l'interrupteur.
• Montage correct :
  • Soudure : Assurez des techniques de soudure appropriées pour les interrupteurs THT et SMT. Les soudures froides ou la chaleur excessive peuvent endommager l'interrupteur ou créer des connexions faibles.
  • Contrainte mécanique : Designez le boîtier de manière à ce que les forces externes appliquées à l'interrupteur (par exemple, des pressions répétées) soient distribuées et ne sollicitent pas directement les joints de soudure ou le corps de l'interrupteur lui-même.
• Protection environnementale :
  • Étanchéité : Pour les environnements difficiles, utilisez des interrupteurs avec des indices de protection IP appropriés pour protéger contre la poussière, l'humidité et les substances corrosives.
  • Gestion de la température : Assurez-vous que l'interrupteur fonctionne dans sa plage de température spécifiée pour éviter la dégradation des matériaux et des performances.
• Composants de qualité : Investissez dans des interrupteurs provenant de fabricants réputés. Les interrupteurs moins chers peuvent économiser de l'argent au départ, mais entraînent souvent des taux de défaillance plus élevés et des problèmes de garantie à long terme.

En appliquant ces pratiques, vous pouvez améliorer considérablement la longévité et le fonctionnement constant de vos interrupteurs PCB, ce qui aboutit à un produit final plus robuste et fiable. Il s'agit de faire des choix de conception réfléchis du début à la fin.

Conclusion

Les interrupteurs PCB sont petits mais puissants, permettant le contrôle dans d'innombrables appareils. Une sélection appropriée et une mise en œuvre soignée sont essentielles pour garantir leurs performances fiables et durables.
