Les fumées toxiques provenant de la combustion d'appareils électroniques recèlent des dangers cachés. Les PCB sans halogène résolvent ce problème grâce à des matériaux plus sûrs tout en maintenant les normes de performance.
Les PCB sans halogène[^1] éliminent les composés chlorés/brome (<900 ppm Cl, <1500 ppm Br) afin de réduire les émissions toxiques](https://www.ipc.org/system/files/technical_resource/E39%26S03_03%20-%20Chuck%20LePard.pdf)[^2]. Ces cartes écologiques sont conformes à la norme IPC-4101B et sont essentielles pour les dispositifs médicaux, les systèmes automobiles et l'électronique grand public nécessitant des méthodes d'élimination plus sûres.
Nous avons établi ce qui rend les PCB sans halogène. Voyons maintenant pourquoi cela est important pour six aspects critiques de la fabrication et de la conformité des produits électroniques.
Pourquoi l'utilisation d'halogènes est-elle restreinte dans la fabrication de circuits imprimés ?
Imaginez des circuits imprimés libérant des dioxines cancérigènes lorsqu'ils sont mis au rebut. C'est pourquoi les réglementations mondiales visent à réduire les halogènes.
Les halogènes, comme le brome présent dans les PCB traditionnels, produisent des dioxines toxiques lors de leur incinération. Les directives RoHS et DEEE limitent l'utilisation de ces substances afin de protéger la santé humaine et de prévenir la contamination de l'environnement.
)
Les coûts cachés de l'utilisation des halogènes
Trois facteurs clés favorisent l'élimination des halogènes :
- Sécurité des travailleurs
Tableau : Comparaison des impacts sur la santé
| Type d'exposition | PCB halogènes | PCB sans halogène |
|---|---|---|
| Production | Risques respiratoires | Manipulation sûre |
| Élimination | Fumées toxiques | Incinération propre |
| Recyclage | Manipulation spéciale | Procédés standards |
-
Conformité environnementale
Les réglementations modernes sur les déchets électroniques imposent de lourdes amendes en cas de non-conformité. La Proposition 65 de Californie restreint spécifiquement les retardateurs de flamme bromés. -
Protection de l'utilisateur final
Les appareils électroniques grand public utilisant des matériaux sans halogène présentent des émissions toxiques 40 % inférieures lors d'incendies accidentels, selon les données de tests UL.
Quelles normes définissent un PCB véritablement sans halogène ?
Les étiquettes « sans halogène » peuvent être trompeuses sans certification appropriée. Sachez quoi vérifier.
La conformité sans halogène requiert le respect des spécifications IPC-4101B : < 900 ppm de chlore, < 1 500 ppm de brome et < 1 500 ppm d'halogènes totaux. Des tests indépendants réalisés selon les méthodes IPC-TM-650 valident ces seuils.
Décodage des certifications de conformité
Système de vérification à trois niveaux :
-
Certificats de matériaux
- Formulaires DS-1605 fournis par le fournisseur
- Résultats de tests spécifiques à chaque lot
-
Tests internes
Méthodes courantes :- Chromatographie ionique
- Fluorescence X (XRF)
-
Validation par un tiers
Tableau : Organismes de certification reconnus
| Organisation | Norme de test | Champ d'application |
|---|---|---|
| UL | UL 94 | Inflammabilité |
| TÜV Rheinland | EN 14582 | Teneur en halogènes |
| IPC | IPC-4101B | Matériau de base |
Demandez toujours des rapports de test récents ; certaines alternatives moins chères utilisent des données de conformité périmées.
Quel est l'impact des circuits imprimés sans halogène sur les performances des cartes ?
La suppression des halogènes affaiblit-elle vos cartes ? La vérité surprend de nombreux ingénieurs.
Les formulations modernes sans halogène conservent des performances thermiques (Tg 140-180 °C) et une stabilité diélectrique comparables, tout en améliorant la résistance à l'humidité. Les problèmes de perte de signal initiaux ont été résolus grâce à des retardateurs de flamme avancés à base de phosphore.
)
Compromis et solutions de performance
Tableau : Comparaison des principales propriétés
| Propriété | Circuit imprimé traditionnel | Circuit imprimé sans halogène |
|---|---|---|
| Constante diélectrique | 4,3-4,5 | 4,2-4,4 |
| Résistance thermique | Bonne | Améliorée |
| Absorption d'humidité | 0,15 % | 0,10 % |
| Résistance à la flexion | 400 MPa | 390 MPa |
Trois adaptations essentielles garantissent la fiabilité :
- Résines époxy modifiées pour un CDT équivalent
- Revêtements nanochargés pour la résistance aux arcs électriques
- Retardateurs de flamme alternatifs comme les dérivés DOPO
Les données de terrain montrent que les cartes sans halogène présentent un taux de défaillance inférieur de 15 % dans les environnements très humides.
Quels secteurs exigent la conformité des circuits imprimés sans halogène ?
Votre marché détermine vos matériaux. Ces secteurs exigent légalement des circuits imprimés sans halogène.
Les secteurs médical (ISO 13485), automobile (IATF 16949) et aérospatial (AS9100D) exigent des circuits imprimés sans halogène. Les géants de l'électronique grand public comme Apple et Samsung les imposent sur tous leurs nouveaux produits depuis 2021.
Calendrier de conformité par secteur
Tableau : Dates limites d’adoption des normes sans halogène
| Industrie | Réglementation | Date limite | Sanctions |
|---|---|---|---|
| Automobile | Directive VHU | 2024 | 4 % du chiffre d’affaires |
| Médical | Règlement MDR UE 2017/745 | Actif | Interdiction de mise sur le marché |
| Biens de consommation | CEI 61249-2-21 | 2025 | Perte de certification CE |
Exigences émergentes :
- Bornes de recharge pour véhicules électriques (CEI 61851)
- Appareils IoT (ETSI EN 303 645)
- Infrastructure 5G (3GPP TS 38.104)
La non-conformité risque de provoquer des rappels de produits : 23 dispositifs médicaux ont été retirés du marché en 2023 pour non-conformité aux normes relatives aux halogènes.

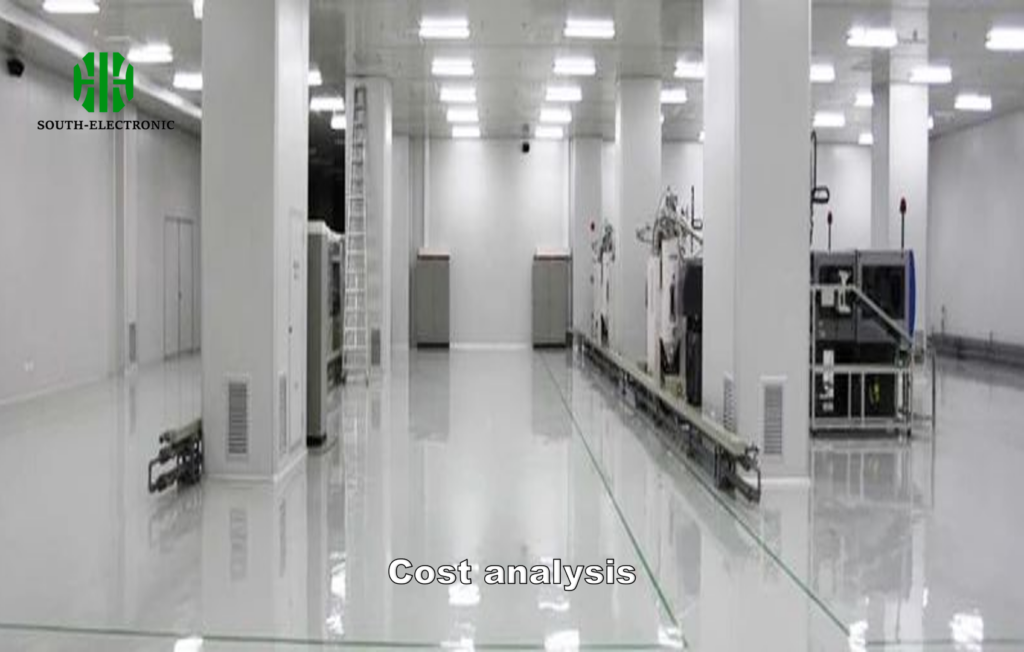

Quelles sont les implications financières du passage au sans halogène ?
Les contraintes budgétaires freinent de nombreuses transitions. Analysons les chiffres réels.
Les coûts initiaux augmentent de 10 à 15 % en raison des matériaux spéciaux, mais les économies réalisées sur le cycle de vie grâce à un recyclage plus facile et à la conformité réglementaire compensent ce manque en 2 à 3 ans. L’achat en gros réduit les primes à 5 à 7 %.
)
Décomposition du coût total de possession
Tableau : Projection des coûts sur 5 ans (pour 10 000 cartes)
| Facteur de coût | PCB halogène | PCB sans halogène |
|---|---|---|
| Matériau | 8 200 $ | 9 500 $ |
| Certification | 1 000 $ | 800 $ |
| Élimination des déchets | 2 500 $ | 1 200 $ |
| Amendes réglementaires | 15 000 $ | 0 $ |
| Total | 26 700 $ | 11 500 $ |
Principaux moteurs d'économies :
- Réduction de 60 % des frais de gestion des déchets électroniques
- Élimination des risques de non-conformité
- Processus d'approbation plus rapides (réduction de 2 semaines)
Comment vérifier la teneur en halogènes des PCB ?
Les certifications papier ne suffisent pas. Mettez en œuvre ces étapes de vérification.
Utilisez la chromatographie ionique (EPA 9056A)](https://www.epa.gov/sites/default/files/2015-12/documents/9056a.pdf)[^5] pour une mesure précise des halogènes, combinée à la détection par fluorescence X (XRF)[^6] pour le brome. Testez toujours trois échantillons provenant de lots de production différents pour une validation précise de la conformité.
)
Protocole de vérification robuste
Tableau : Comparaison des méthodologies de test
| Méthode | Limite de détection | Précision | Coût par test |
|---|---|---|---|
| Chromatographie ionique | 1 ppm | ±2 % | 150 $ |
| XRF | 50 ppm | ±15 % | 75 $ |
| Analyse de combustion | 10 ppm | ±5 % | 200 $ |
Liste de contrôle de mise en œuvre :
- Exiger des certificats d'usine pour tous les stratifiés
- Effectuer des contrôles ponctuels sur 5 % des matériaux reçus
- Conserver les enregistrements des tests pendant au moins 7 ans
- Faire appel à des laboratoires accrédités ISO 17025
(https://zh.wikipedia.org/zh-cn/en:quality_assurance)[^7]
De récentes alertes IPC révèlent que 12 % des matériaux « sans halogène » ont échoué aux contrôles ponctuels en 2023 ; une vérification est donc essentielle.
Conclusion
Les circuits imprimés sans halogène offrent des composants électroniques plus sûrs et durables, sans perte de performances. Grâce à une vérification et une évaluation des coûts du cycle de vie appropriées, ils offrent à la fois des avantages en termes de conformité et des avantages économiques à long terme pour les secteurs réglementés.
