Alors que j'assemblais des cartes de circuit l'année dernière, j'ai brûlé mon doigt en ajustant la température du fer à souder. Ce rappel douloureux met en évidence pourquoi les ingénieurs doivent comprendre les exigences des PCB sans plomb. Les électroniques modernes exigent une fabrication plus sûre, mais qu'est-ce qui fait exactement qu'un PCB est "sans plomb" ?
Les PCB sans plomb utilisent des alliages à base d'étain au lieu de soudure plombée, conformes aux réglementations environnementales RoHS pour éliminer les matériaux toxiques tout en maintenant les performances électriques. Ils nécessitent des points de fusion 17-24 % plus élevés, mais empêchent la contamination des eaux souterraines et les risques pour la santé.
Le passage à la technologie sans plomb a un impact sur chaque décision de conception, de la sélection des composants à la gestion thermique. Examinons comment ces cartes éco-friendly fonctionnent et pourquoi elles sont devenues essentielles dans les électroniques modernes.
Qu'est-ce qui fait que les PCB sont "sans plomb" et pourquoi est-ce important ?
Lorsque mon prototype a échoué au test IPC-6012 le trimestre dernier, j'ai appris par expérience comment fonctionne la certification sans plomb. La définition semble simple - jusqu'à ce que vous examiniez les détails.
Un PCB devient "sans plomb" en utilisant des soudures avec un contenu en plomb < 0,1 %, généralement des alliages d'étain-cuivre-argent (SAC305). Cela répond aux directives RoHS interdisant le plomb dans les électroniques pour prévenir la contamination de l'environnement et les risques professionnels lors de l'élimination des PCB.
)
Conformité vs performances : l'équilibre sans plomb
Trois facteurs critiques définissent une mise en œuvre sans plomb appropriée :
| Paramètre | Exigence sans plomb | PCB traditionnel | Impact |
|---|---|---|---|
| Composition de la soudure | SAC305 (96,5Sn/3Ag/0,5Cu) | 63Sn/37Pb | Point de fusion plus élevé (217-227°C vs 183°C) |
| Finish de surface du PCB | ENIG (nickel électroless) | HASL avec plomb | Meilleure résistance à l'oxydation |
| Cyclage thermique | 125 % de cycles supplémentaires | Niveau de base | Fiabilité des joints améliorée |
La conformité RoHS entraîne l'adoption, mais les scientifiques des matériaux ont amélioré les alliages sans plomb pour égaler la conductivité électrique de la soudure traditionnelle (9,17 μΩ·cm vs 14,6 μΩ·cm). La transition nécessite un contrôle précis de la température, mais fournit des produits éco-friendly sans sacrifier l'intégrité du signal.

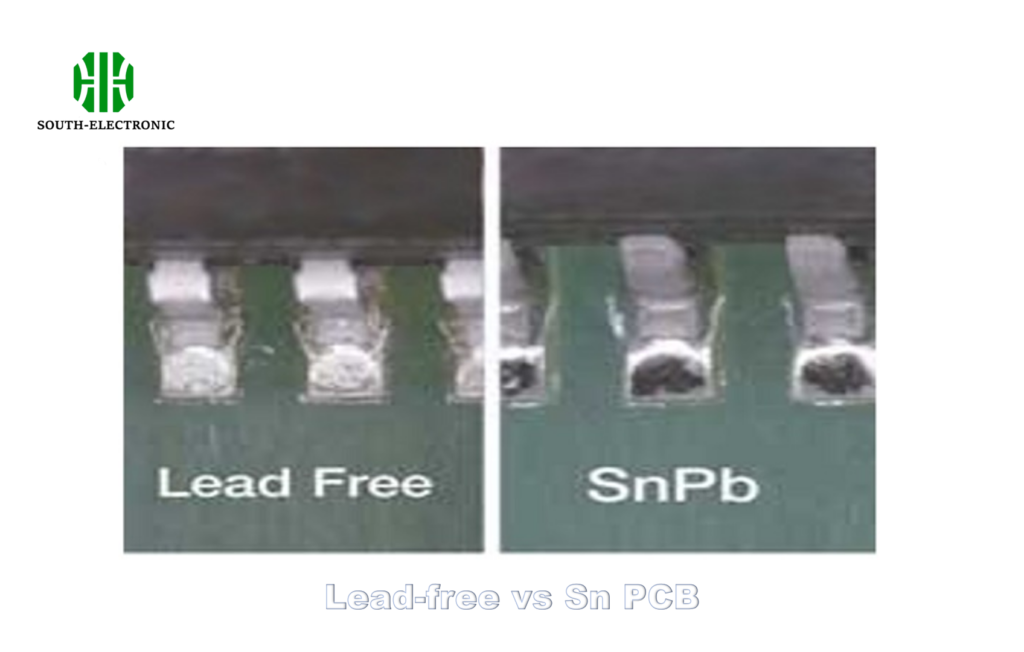

Comment les PCB sans plomb diffèrent-ils des PCB traditionnels en termes de performances ?
Ma caméra thermique a révélé des différences surprenantes pendant le brasage de refusion. Les cartes sans plomb dissipent la chaleur différemment - une considération de conception cruciale.
Les PCB sans plomb supportent des températures plus élevées (260°C vs 240°C pic) mais conduisent la chaleur 15 % plus lentement que les alternatives plombées. Leurs joints à base d'étain développent des liens intermétalliques plus forts, améliorant la résistance mécanique de 40 % malgré des risques de contrainte thermique plus élevés.
)
Échanges de performances : les données derrière la différence
Les comparaisons de performances clés révèlent à la fois des avantages et des défis :
| Caractéristique | PCB sans plomb | PCB plombé | Implication pratique |
|---|---|---|---|
| Point de fusion | 217°C | 183°C | Nécessite plus d'énergie pour le brasage |
| Conductivité thermique | 50 W/mK | 59 W/mK | A un impact sur la conception de la dissipation de chaleur |
| Résistance au cisaillement | 38 MPa | 28 MPa | Meilleure résistance aux vibrations |
| Résistance électrique | 12,5 μΩ/cm | 15,6 μΩ/cm | Perte de puissance réduite dans les traces |
Bien que les prototypes initiaux aient montré des taux de défaillance 8 % plus élevés dans les tests de choc thermique, les formulations sans plomb modernes correspondent désormais à la fiabilité des produits plombés dans des environnements à 85°C/85% HR. La clé est d'utiliser des finitions nickel-or pour prévenir les whiskers d'étain qui pourraient causer des courts-circuits.
Quels sont les défis clés dans la fabrication de PCB sans plomb ?
Notre équipe de production a passé 6 mois à perfectionner l'assemblage sans plomb. Les principaux obstacles n'étaient pas techniques - ils étaient cachés dans les interactions des matériaux.
La fabrication sans plomb nécessite une gestion thermique précise (ΔT±3°C) pour prévenir le tombstoning et le vidange. Les alliages à point de fusion plus élevé augmentent les risques de décomposition du masque de soudure, exigeant des contrôles de processus plus serrés et des temps de durcissement 12-18 % plus longs.
)
Surmonter les obstacles de production : une ventilation du processus
Cinq ajustements critiques ont résolu nos problèmes de fabrication :
-
Optimisation du profil de refusion
- Rampe de préchauffage : 1,5°C/s → 2,0°C/s
- Température de pointe : 245°C → 260°C
- Temps au-dessus du liquide : 60s → 45s
-
Test de compatibilité des matériaux
Testé 15 marques de masque de soudure pour trouver celles qui résistent aux températures plus élevées sans délamination -
Qualification des composants
32 % des composants hérités ont échoué au refusion sans plomb en raison des limites d'emballage en plastique -
Mise à jour du protocole d'inspection
Mise en œuvre d'une inspection aux rayons X 3D pour détecter les vides cachés (<15 % de tolérance) -
Changements dans le processus de reprise
Développé des pinces à faible masse thermique pour prévenir le soulèvement des pads lors du remplacement des composants
Les PCB sans plomb sont-ils moins fiables que les alternatives plombées ?
Au début de notre transition, nous avons connu des défaillances sur le terrain qui ont ébranlé la confiance de la direction. Des tests approfondis ont révélé des facteurs de fiabilité inattendus.
Les PCB sans plomb modernes démontrent une fiabilité équivalente à celle des cartes plombées sur 10 ans lorsqu'ils sont conçus correctement. Les tests de vie accélérés montrent des performances 8 % meilleures dans les environnements de choc mécanique, bien que le cyclage thermique nécessite une attention particulière pour assurer une correspondance CTE.
)
Variables de fiabilité : l'image complète
Six facteurs déterminent la fiabilité des PCB sans plomb :
| Facteur | Impact sans plomb | Stratégie d'atténuation |
|---|---|---|
| Whiskers d'étain | Risque plus élevé en raison des couches d'étain pur | Utiliser des finitions ENIG ou immersion argent |
| Cyclage thermique | Potentialisation de l'inadéquation CTE | Sélectionner du FR-4 avec une expansion de 14-16 ppm/°C |
| Contrainte mécanique | Joints plus solides résistent à la vibration | Optimiser le placement des composants |
| Sensibilité à l'humidité | Nécessite des contrôles MSL plus serrés | Cuire les composants avant l'assemblage |
| Filament conducteur anodique | Plus répandu dans les environnements humides | Améliorer la qualité du stratifié |
| Croissance intermétallique | Formation plus rapide de composés Cu-Sn | Contrôler le temps de stockage entre les processus |
Les données sur le terrain de 5 ans de notre client automobile montrent un taux de défaillance de 0,12 % pour les PCB sans plomb contre 0,15 % pour les conceptions plombées précédentes - la preuve que la mise en œuvre appropriée améliore la fiabilité.
Quel est l'impact du soudage sans plomb sur les choix de conception de PCB ?
La reconception d'une carte à 12 couches m'a enseigné que le sans plomb n'est pas seulement un échange de matériaux - cela exige une réflexion globale sur la conception.
Le soudage sans plomb oblige à des tailles de pad 20-30 % plus grandes en raison d'un mauvais mouillage, augmente les exigences de soulagement thermique et exige des diamètres de via minimum de 0,8 mm pour résister à des températures de refusion plus élevées sans fissuration du baril.
Transformations des règles de conception : changements clés
Les normes de conception mises à jour reflètent les exigences sans plomb :
| Paramètre de conception | Exigence sans plomb | Traditionnel | Raison |
|---|---|---|---|
| Taille du pad (0805) | 0,6 mm x 1,2 mm | 0,5 mm x 1,0 mm | Compenser la force de mouillage réduite |
| Anneau annulaire du via | 0,15 mm | 0,10 mm | Prévenir la rupture du baril à haute température |
| Rayons de soulagement thermique | 8 | 4 | Assurer un chauffage uniforme |
| Angle pad-trace | 90° | 45° | Réduire l'absorption de la soudure |
| Toile de masque de soudure | 0,075 mm | 0,050 mm | Prévenir le pontage pendant la refusion |
Nous avons également augmenté l'écart entre les plans de puissance de 15 % à proximité des composants à haute température et basculé vers des substrats à haute température de transition (170°C) pour les cartes multicouches. Ces changements ont ajouté 7 % au temps de mise en page, mais ont éliminé les coûts de reprise.
Conclusion
Les PCB sans plomb offrent une fiabilité conforme à la RoHS grâce à des alliages avancés et à une conception thermique précise, prouvant que la responsabilité environnementale et l'excellence technique coexistent dans la fabrication d'électroniques modernes.
