Qu’est-ce que l’assemblage de carte de circuit imprimé (PCBA) ?
L’assemblage de carte de circuit imprimé, ou PCBA, est le processus de montage de composants électroniques sur une carte de circuit imprimé (PCB). La PCB fournit les connexions électriques et le support mécanique pour les composants. Une fois que des composants tels que des résistances, des condensateurs et des circuits intégrés sont placés et soudés, l’assemblage est appelé PCBA. Il peut être utilisé dans tout, des appareils électroniques simples aux machines complexes.

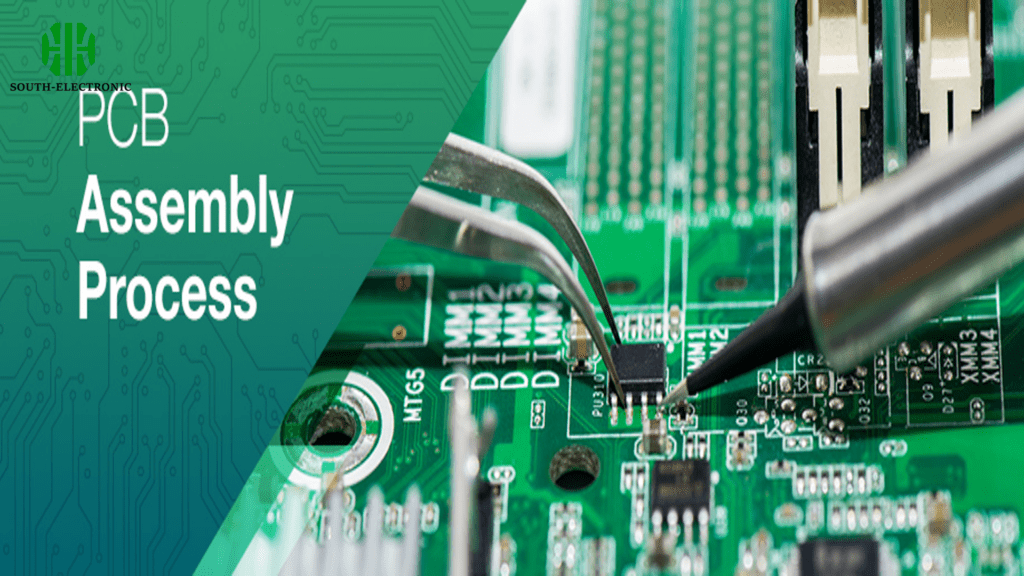

Quelles sont les principales étapes impliquées dans le PCBA ?
Le processus d’assemblage des circuits imprimés implique généralement plusieurs étapes clés :
| Étape | Description |
|---|---|
| Application de pâte à braser | Appliquer de la pâte à braser sur la PCB |
| Placement des composants | Placer les composants sur la PCB |
| Soudure | Utiliser le soudage par refusion ou à la vague pour lier les composants |

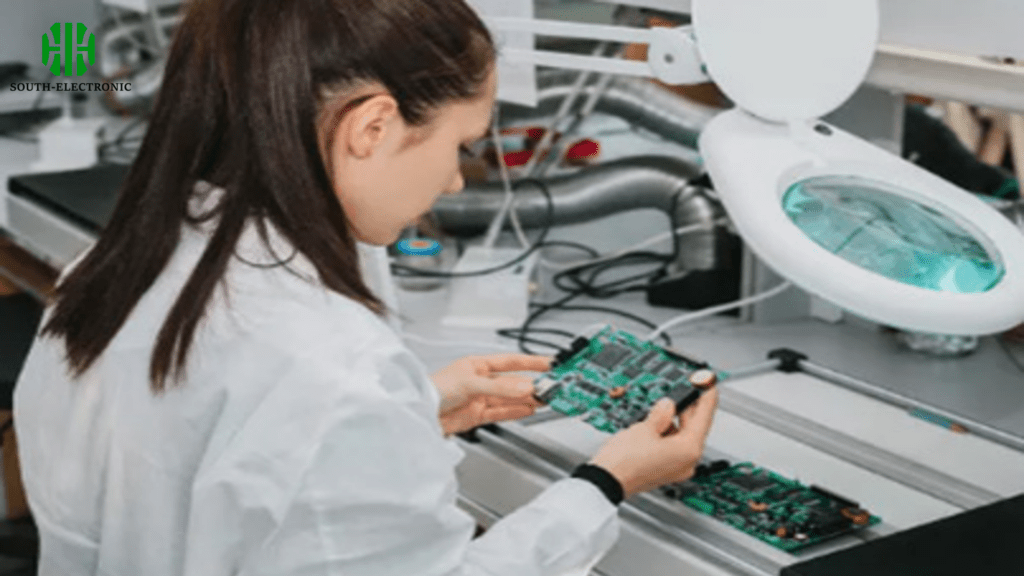

| Inspection | Inspecter les PCB pour détecter les défauts |
| Tests | Assurer que le PCA fonctionne comme prévu |
Quels sont les défauts courants dans le PCBA ?
- Ponts de soudure : Lorsque l’excès de soudure crée un pont entre deux ou plusieurs pastilles de soudure adjacentes, provoquant un court-circuit. Vous pouvez prévenir cela en optimisant le processus d’application de la pâte à braser.
- Joints de soudure froids : Se produisent lorsque la soudure ne fond pas correctement, conduisant à des connexions électriques faibles. Vous pouvez prévenir cela en vous assurant d’avoir les bonnes températures et durées de soudage.
- Effet de pierre tombale : Lorsqu’une extrémité d’un composant se soulève de la PCB pendant la soudure, ressemblant à une pierre tombale. Vous pouvez réduire les chances que cela se produise en plaçant correctement le composant et en utilisant les bons profils de refusion.
Quels facteurs influencent le coût du PCBA ?
- Coût des composants : Le type et le nombre de composants utilisés jouent un rôle significatif. Les composants plus complexes augmentent généralement le coût.
- Complexité du PCB : La complexité de la conception du PCB, y compris le nombre de couches, la taille et la densité des composants, affecte le prix.
- Volume : Les volumes de production plus élevés réduisent généralement le coût par unité en raison des économies d’échelle.
- Technologie d’assemblage : L’utilisation de la technologie de montage en surface (SMT) peut être plus rentable par rapport à la technologie de montage traversant (THT), selon l’application.
- Exigences de test : Les tests approfondis peuvent ajouter au coût mais sont essentiels pour garantir la qualité dans les applications critiques.
- Délai de réalisation : Des délais de réalisation plus rapides peuvent augmenter les coûts en raison de la nécessité de prioriser la capacité de production.
Comprendre ces facteurs et comment ils contribuent au coût global peut aider à planifier et optimiser la production de PCBAs pour des besoins et des budgets spécifiques.
