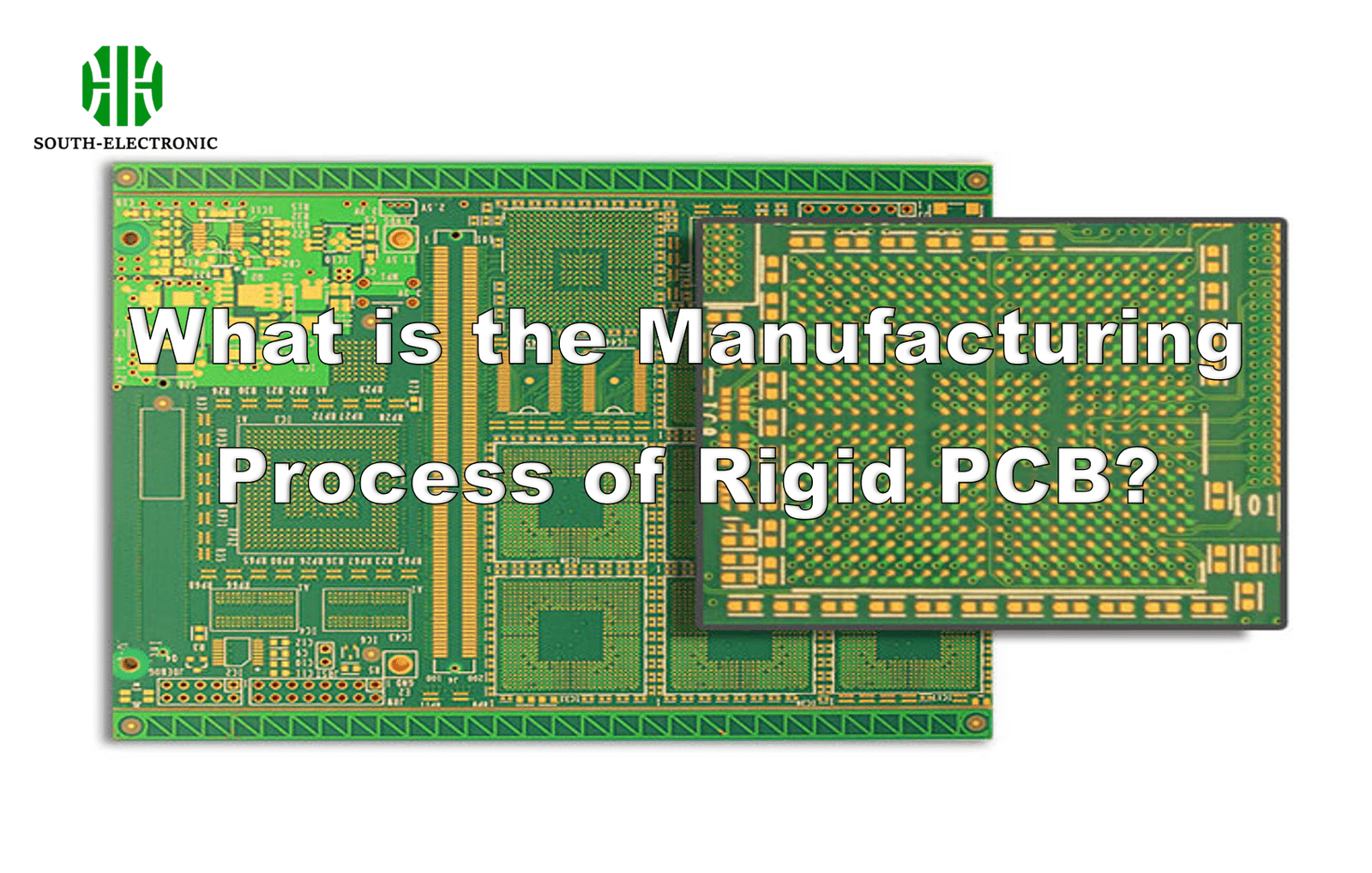

Avez-vous déjà essayé de dépanner un appareil hors d’usage pour finalement découvrir un circuit imprimé brûlé à l’intérieur ? Cette toile verte rigide n’est pas née finie : elle s’est transformée grâce au feu et à la chimie.
Circuits imprimés rigides[^1] : commencez par laminer de la résine époxy sur de la fibre de verre, puis utilisez la photolithographie[^2] pour graver les circuits en cuivre, percer des trous, les plaquer, puis les recouvrir d’un masque de soudure protecteur et d’une sérigraphie. Ce processus structuré garantit la fiabilité des appareils nécessitant des fondations solides, contrairement aux alternatives flexibles.
Comprendre ce flux de production explique pourquoi vos appareils durent des années. Découvrons maintenant ce qui rend ces cartes abordables, ou excessivement chères.
Quels facteurs influencent le coût des PCB rigides ?
Vous arrive-t-il de paniquer en voyant des devis très différents pour des spécifications de PCB identiques ? Des coûts potentiellement prohibitifs se cachent sous nos yeux.
La qualité des matériaux, le nombre de couches, les délais d’exécution et le volume des commandes ont un impact considérable sur le prix des PCB rigides. Les finitions premium FR-4[^4] et sans plomb[^5] coûtent 20 à 30 % plus cher, tandis que les commandes urgentes triplent les devis. Les commandes groupées réduisent considérablement les prix unitaires.
Les variations de prix ne sont pas aléatoires : elles reflètent des compromis techniques concrets. Analysons cela systématiquement :
Tableau des principales variables de coût
| Facteur | Impact | Exemples de scénarios |
|---|---|---|
| Matériau de base | Élevé | FR-4 standard vs Rogers à haute Tg |
| Couches | Exponentiel | 2 couches : 0,05 $/po² vs 8 couches : 0,45 $/po² |
| Finition de surface | Modéré | HASL ($) vs ENIG ($$$) |
| Quantité | Échelonné | 100 pièces : 3 $/unité vs 10 000 pièces : 0,80 $/unité |
Pour les cartes complexes, les circuits imprimés rigides-flexibles augmentent les coûts de 15 à 40 % en raison des contraintes de fabrication hybride.
Le prix des circuits imprimés en Chine est en moyenne inférieur de 10 à 30 % à celui de l’Inde en raison de la taille réduite des usines et des subventions accordées aux matériaux. Cependant, les droits de douane et d’importation compensent souvent cet écart ; comparez soigneusement les coûts au débarquement. Les étapes à forte intensité de main-d’œuvre, comme le placage des trous, représentent une part importante des dépenses. L’automatisation réduit ce coût, mais les machines à maintenance élevée ont un impact sur la structure des prix des circuits imprimés universels selon les régions.
Quels secteurs et produits utilisent des circuits imprimés rigides ?
Avez-vous remarqué comment le tableau de bord de votre voiture résiste au gel hivernal et à la chaleur estivale ? Cette résilience n’est pas due au hasard : ce sont les circuits imprimés rigides qui sont à l’œuvre.
Les commandes automobiles, la robotique industrielle, les moniteurs médicaux et les hubs domotiques dépendent de la stabilité des circuits imprimés rigides. Ces cartes supportent les vibrations, les variations de température et le bruit électrique lorsque les circuits flexibles tombent en panne.
Pourquoi privilégier la rigidité à la flexibilité ? La réponse réside dans les exigences opérationnelles :
Circuits rigides exigeants en matériel
| Industrie | Exemples de produits | Avantages des circuits imprimés rigides |
|---|---|---|
| Médical | Appareils d’IRM, respirateurs | Intégrité du signal dans les environnements à fortes interférences électromagnétiques |
| Industriel | Contrôleurs CNC[^6], API | Résistance aux vibrations |
| Consommateur | Consoles de jeux, routeurs | Production de masse économique |
| Automobile | Calculateurs moteur, systèmes ABS | Résilience thermique (-40 °C à 150 °C) |
Les dispositifs médicaux utilisent des PCB rigides à plus de 10 couches pour des mesures analogiques de précision : une carte à 200 $ permet d’éviter une panne d’équipement de 2 millions de dollars. Les PCB de qualité automobile coûtent trois fois plus cher que leurs équivalents grand public, mais supportent la chaleur du moteur et l’exposition au sel. Comparez les taux de défaillance : les cartes rigides industrielles durent plus de 15 ans ; les circuits flexibles génériques survivent environ 5 ans sous contrainte. Lorsque les accidents peuvent être mortels, la rigidité n’est pas une option : c’est une assurance conçue.
Comment choisir le bon circuit imprimé rigide ?
Avez-vous déjà commandé des circuits imprimés qui ont grillé immédiatement sous charge ? L’ignorance des matériaux est un désastre assuré.
Adaptez les spécifications de la carte aux contraintes opérationnelles. Pour les zones à forte température (par exemple, à proximité des moteurs), choisissez le FR-4 à haute température de transition vitreuse. Dans les zones humides, privilégiez le placage à l’or par immersion. Pour les signaux RF, les composites PTFE préviennent la perte de signal.
La sélection est un défi diagnostique : décomposez-la en points de contrôle quantifiables :
Priorisation des spécifications
| Exigence | Paramètres critiques | Erreurs courantes |
|---|---|---|
| Thermique | Tg > 170 °C, CDT < 50 ppm/°C | Utilisation de FR-2 à proximité de composants chauds |
| Électrique | Stabilité Dk 300 MPa | Ne tient pas compte des contraintes du trou de montage |
Pour les appareils à environnement mixte (par exemple, les drones), les circuits imprimés rigides-flexibles durent plus longtemps que les circuits imprimés rigides purs en absorbant les contraintes de mouvement.
En Inde, le prix des circuits imprimés flambe pour les matériaux à Tg élevée[^7] (2 500 ₹ contre 1 200 ₹ standard par m²), mais les économies de coûts entraînent des pannes sur site dix fois plus coûteuses. Adaptez les tolérances aux besoins : un perçage de ± 0,1 mm est important pour les BGA, mais représente un gaspillage budgétaire pour les LED. Pour les bricoleurs, des cartes double face économiques suffisent ; pour l'avionique, privilégiez les laminés aux normes militaires. Lorsque la fiabilité prime sur le coût, optez pour des spécifications supérieures, mais expliquez pourquoi.
Quelle est la différence entre un circuit imprimé rigide, un circuit imprimé flexible (FPC) et un circuit imprimé rigide-flexible ?
Pourquoi les montres connectées craquent-elles en cas de chute, alors que les téléphones résistent ? La réponse se trouve dans leur structure.
Les circuits imprimés rigides offrent une stabilité pour les installations fixes, les FPC se plient pour les appareils compacts, et les hybrides rigides-flexibles fusionnent les deux pour le packaging 3D, éliminant ainsi les connecteurs sujets aux pannes entre les cartes.
Ne choisissez pas à l'aveugle : chaque solution résout des problèmes mécaniques distincts :
Matrice structure et performances
| Type | Rayon de courbure | Surcoût | Gain de place |
|---|---|---|---|
| Rigide | N/A (fractures en cas de pliage) | Valeur de référence | Faible |
| FPC | ≤ 10 mm dynamique | 25 à 60 % plus élevé | Jusqu'à 70 % |
| Rigid-Flex | 15x (statique uniquement) | 40-100 % | 50-85 % |
Les circuits imprimés rigides dominent l'industrie : imaginez plier une carte mère de serveur. Les FPC permettent des écrans enroulables, mais ne dissipent pas la chaleur comme le FR-4. Les PCB rigides-flexibles ont révolutionné les implants : les stimulateurs cardiaques en titane abritent des « cerveaux » logiques pliés à 20 couches. L'analyse des coûts révèle des pièges : les FPC bon marché se fissurent après 500 plis ; les hybrides circuits imprimés rigides-flexibles bien conçus résistent à plus de 50 000 cycles de flexion. Si le mouvement et la fiabilité sont essentiels, le prix élevé se justifie.
Conclusion
Les PCB rigides constituent le squelette de l'électronique : ils sont conçus pour des performances stables là où les circuits imprimés flexibles échouent. Adaptez le matériau, les couches et le coût à votre application pour garantir des décennies de fonctionnement silencieux.
