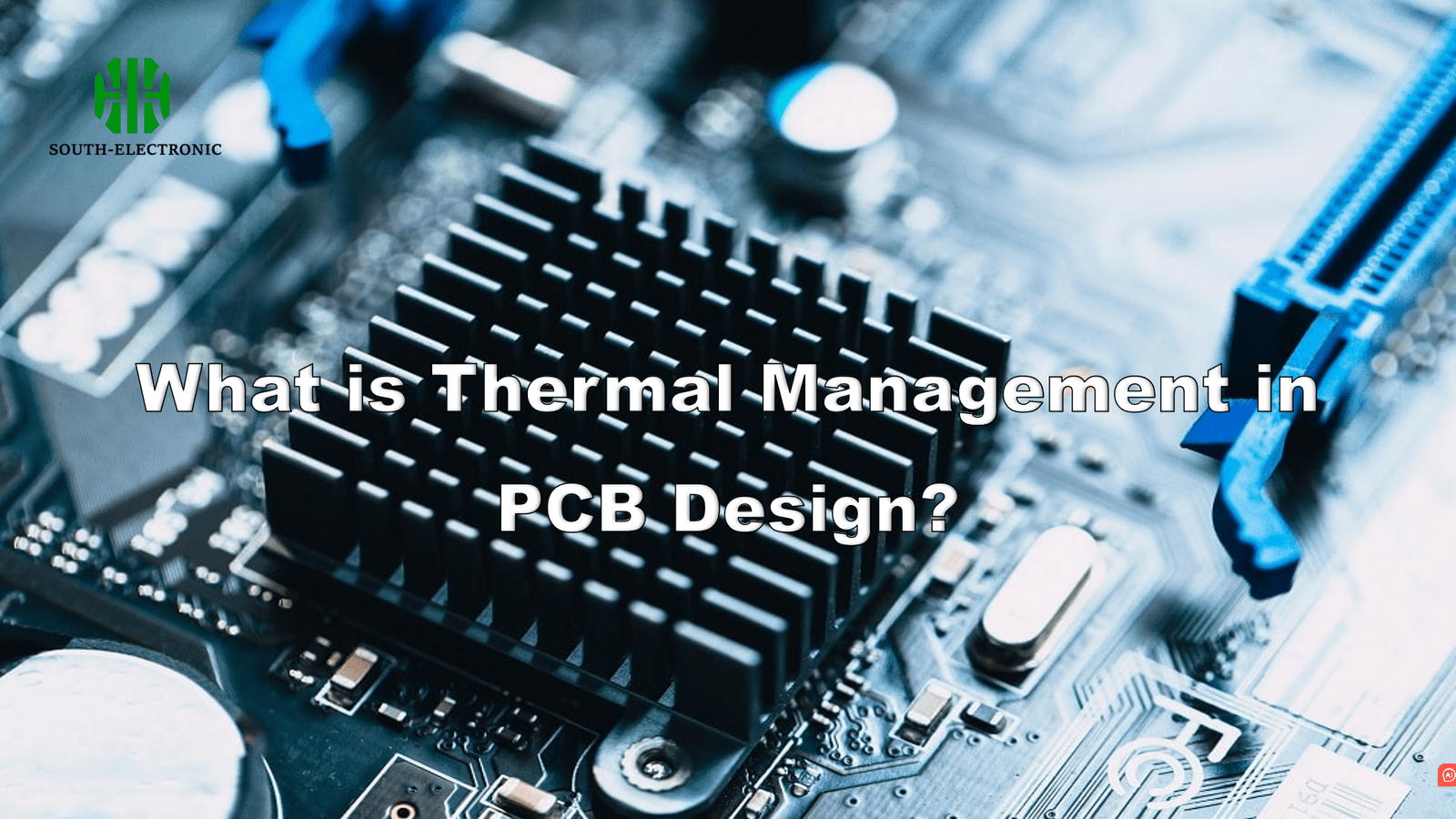

La gestion thermique dans la conception de PCB implique un contrôle stratégique de la chaleur grâce à la disposition des composants[^1], les vias thermiques[^2], les dissipateurs de chaleur et la sélection des matériaux pour prévenir la surchauffe, assurer un fonctionnement fiable et prolonger la durée de vie du produit - atteignant généralement une réduction de température de 30 à 60 % dans les conceptions optimisées.
)
Alors que le contrôle de base de la chaleur semble évident, les conceptions modernes à haute densité nécessitent des stratégies thermiques sophistiquées que ce guide décryptera. Explorons pourquoi les concepteurs professionnels ne traitent jamais la chaleur comme une après-pensée, même lorsqu'ils travaillent avec des composants à faible puissance.
Pourquoi la gestion thermique des PCB est-elle incontournable dans l'électronique moderne ?
Ma conception de drone a échoué à 10 000 pieds lorsque les puces RAM se sont désolidarisées - une leçon cruelle sur les défis thermiques induits par l'altitude. Les électroniques d'aujourd'hui font face à des menaces triples : tailles réduites, demandes de puissance accrues et environnements de fonctionnement difficiles.
La gestion thermique des PCB[^3] empêche les défaillances catastrophiques telles que la fonte des composants, les interférences de signal et la dégradation des matériaux tout en maintenant des températures de fonctionnement optimales - prolongeant généralement la durée de vie du produit de 2 à 3 fois par rapport aux cartes non gérées.
)
Trois coûts cachés d'une mauvaise gestion thermique
| Type de défaillance | Coût de réparation moyen | Impact sur le temps d'arrêt | Risque de préjudice pour la marque |
|---|---|---|---|
| Défaillance des joints de soudure | 150-420 $/carte | 2-5 jours ouvrables | Moyen-Élevé |
| Dégradation des composants[^4] | 75-300 $/composant | 1-3 semaines | Élevé |
| Défaillance complète de la carte | 500 $+ | 4-6 semaines | Critique |
Les conceptions contemporaines intensifient les défis thermiques grâce à :
- La miniaturisation : Les dispositions compactes réduisent le flux d'air naturel
- Les signaux à haute vitesse : Les commutations plus rapides génèrent plus de chaleur
- Les cartes multicouches : La chaleur de la couche interne est piégée
- Les facteurs environnementaux : Les températures externes affectent la dissipation de la chaleur
Les fabricants d'équipements médicaux rapportent 43 % de défaillances en moins sur le terrain après avoir mis en œuvre des solutions de refroidissement actif, prouvant que la gestion thermique a directement un impact sur la fiabilité des produits dans tous les secteurs.

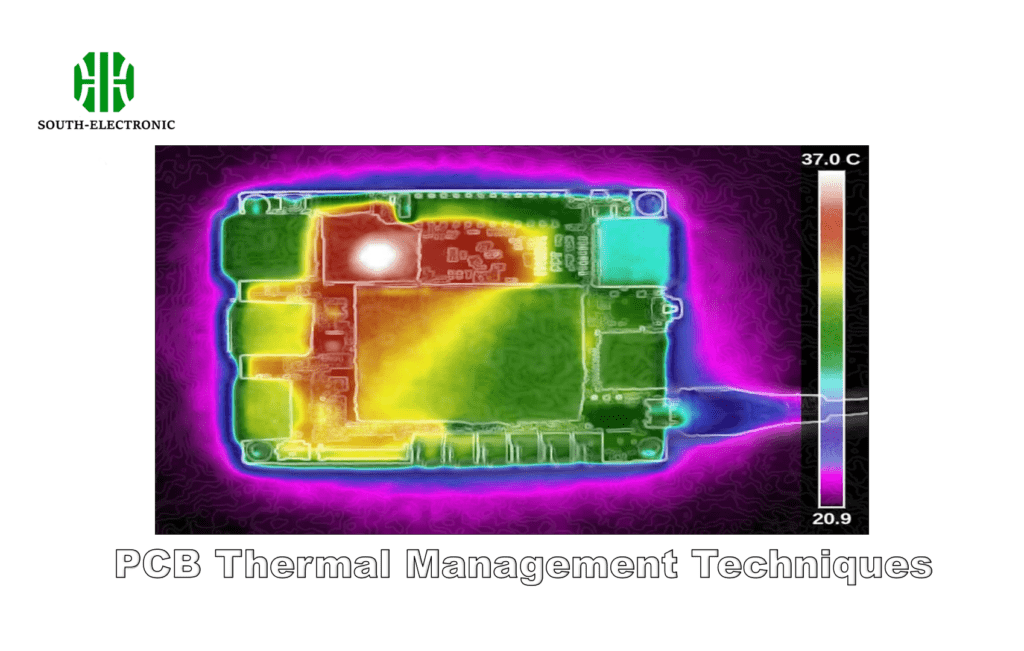

Méthodes pratiques pour atteindre une gestion thermique efficace dans la conception de PCB
J'ai réduit la température de fonctionnement d'un cluster Raspberry Pi de 27 °C à l'aide de plaquettes de cuivre d'une valeur de 1,50 $ - la preuve que les solutions thermiques efficaces n'ont pas besoin de matériaux exotiques.
Quatre techniques de gestion thermique éprouvées :
- Disposition stratégique des composants en séparant les sources de chaleur

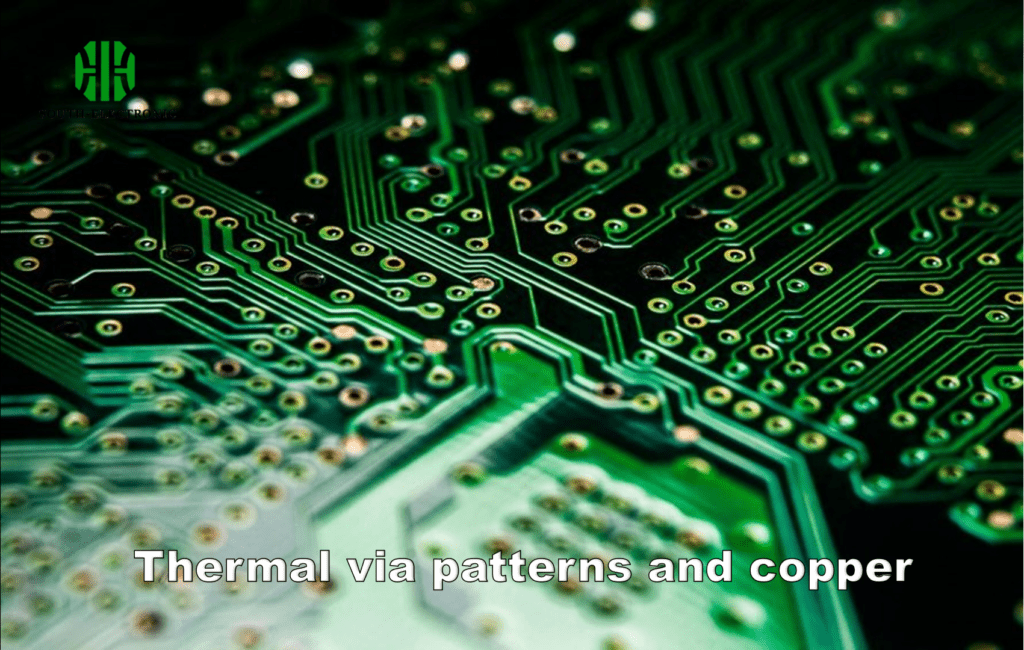

- Réseaux de vias thermiques sous les composants à haute puissance
- Optimisation du cuivre pour la dissipation de la chaleur
- Utilisation sélective de substrats en aluminium
)
Matrice d'optimisation thermique de la disposition des composants
| Stratégie | Impact sur le coût | Réduction de température | Complexité | Meilleur pour |
|---|---|---|---|---|
| Vias thermiques | Faible | 8-15 °C | Moyen | Paquets BGA, QFN |
| Cuivre | Aucun | 5-12 °C | Faible | Conceptions à faible puissance |
| Dissipateurs de chaleur | Moyen | 10-25 °C | Élevé | Électronique de puissance |
| Air forcé | Élevé | 15-40 °C | Très élevé | Serveurs / Industriels |
Conseils pratiques de mise en œuvre :
- Placez les vias thermiques à 1 mm des sources de chaleur
- Utilisez une épaisseur de cuivre de 70 μm pour les plans de puissance
- Maintenez un rapport de surface de cuivre de 3:1 pour la dissipation de la chaleur
- Mettez en œuvre des pads de soulagement thermique de manière judicieuse
- Appliquez des matériaux d'interface thermique (TIM) d'une épaisseur de 0,05 à 0,15 mm
Les clients automobiles ont atteint 18 % de meilleure dissipation de la chaleur en utilisant des motifs de vias décalés par rapport à des grilles uniformes, démontrant que les techniques de disposition ont un impact significatif sur les performances thermiques.
Techniques de gestion thermique éprouvées par l'industrie
Un startup de robotique a doublé la durée de vie de son contrôleur de moteur en utilisant des matériaux à changement de phase - une solution empruntée aux systèmes de contrôle thermique des satellites.
Trois approches avancées de gestion thermique :
- Canalisations de chaleur intégrées[^5] : 50-70 % de meilleure transmission de la chaleur que les méthodes traditionnelles
- Refroidissement liquide[^6] : Jusqu'à 90 % d'efficacité d'élimination de la chaleur
- Feuilles de graphite pyrolytique : 4 fois meilleure conductivité que le cuivre
)
Analyse coûts-avantages des solutions thermiques
| Technologie | Coût initial | Économies sur la durée de vie[^1] | Période de retour sur investissement | Applications |
|---|---|---|---|---|
| Canalisations de chaleur | $$ | 30-40 % | 18-24 mois | LED, conversion de puissance |
| Refroidissement liquide | $$ | 45-60 % | 12-18 mois | Serveurs, VE |
| Matériaux à changement de phase | $ | 20-35 % | 6-9 mois | Portables, IoT |
| Pads en graphène | $$ | 25-50 % | 9-12 mois | Appareils mobiles |
Études de cas de mise en œuvre :
- Aérospatiale : Le refroidissement par chambre à vapeur a permis une réduction de poids de 25 %
- Automobile : Les PCB refroidis à liquide survivent à des températures ambiantes de 125 °C
- Médical : Les matériaux à changement de phase[^2] maintiennent des températures stables dans les systèmes d'IRM
- Grand public : Les feuilles de graphite empêchent le ralentissement des smartphones
Un récent sondage industriel a révélé que 68 % des conceptions basées sur ESP32 intègrent désormais des vias thermiques, montrant une adoption généralisée de techniques auparavant nichées dans l'électronique grand public.
Conclusion
Une gestion thermique appropriée des PCB empêche les défaillances, prolonge la durée de vie du produit et garantit la fiabilité - non pas une étape facultative, mais la base de la conception électronique professionnelle.
