Votre appareil est-il soumis à des températures extrêmes, à des flexions constantes ou à des environnements difficiles ? Les circuits imprimés FR4 ou en téflon cèdent-ils sous la pression ? Les circuits imprimés en polyimide relèvent ces défis de fiabilité critiques dans les applications exigeantes.

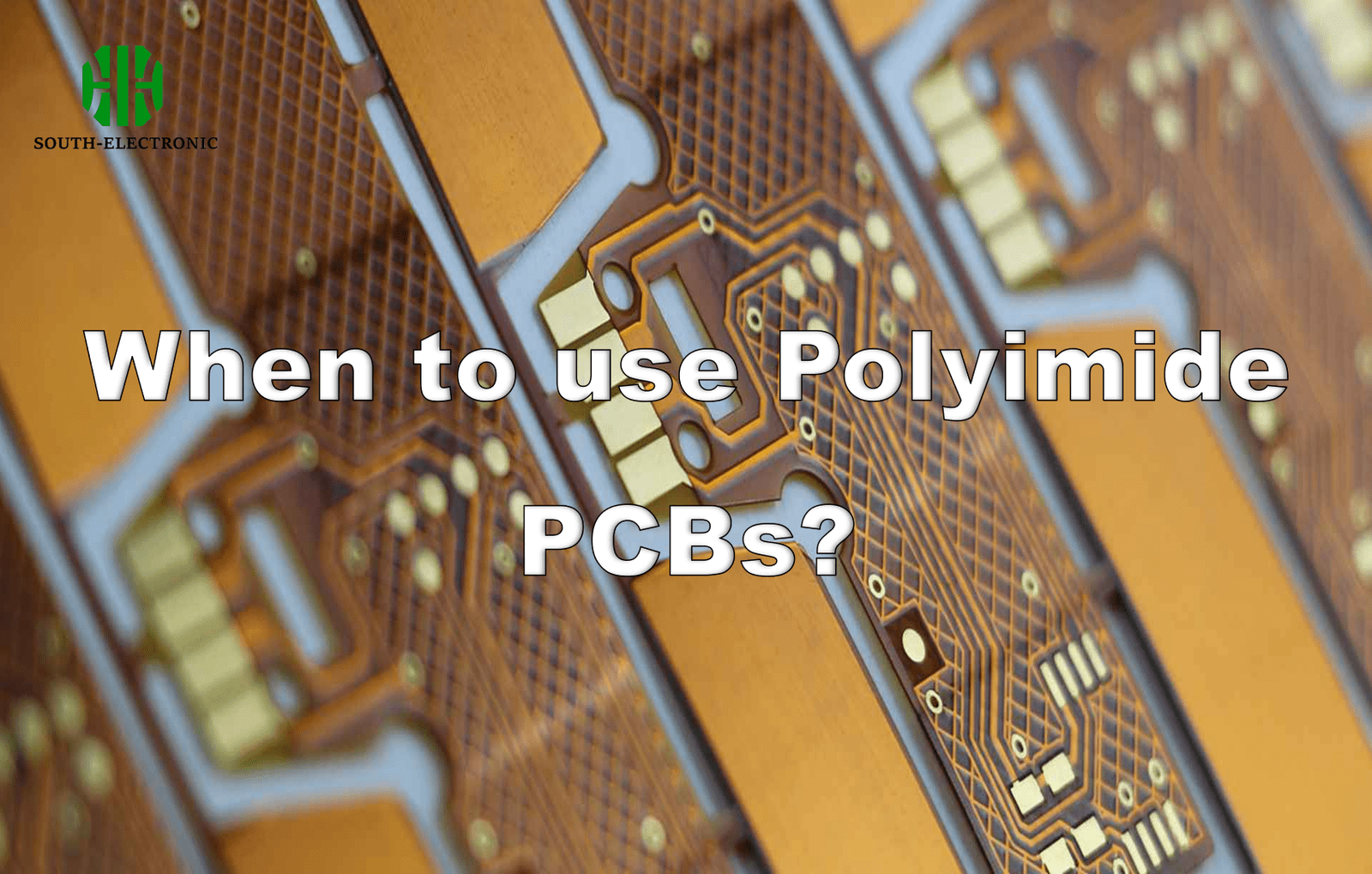

Optez pour les circuits imprimés en polyimide lorsque vous avez besoin d’une flexibilité exceptionnelle, d’une résistance aux hautes températures (jusqu’à 400 °C) et d’une grande durabilité. Ils sont idéaux pour les systèmes aérospatiaux, les dispositifs médicaux, les capteurs automobiles et les objets connectés, où les cartes plus fines résistent mieux aux vibrations, aux flexions et aux chocs thermiques que les matériaux traditionnels.

Comprendre les avantages et les limites uniques du polyimide permet aux ingénieurs de prendre des décisions plus éclairées. Examinons les questions clés concernant ces cartes spéciales afin d’optimiser votre prochain projet.

Quels sont les principaux types de circuits imprimés en polyimide ?

Vous êtes face à un choix complexe ? Choisir le bon type de polyimide permet d’éviter des reconceptions coûteuses et des écarts de performance.

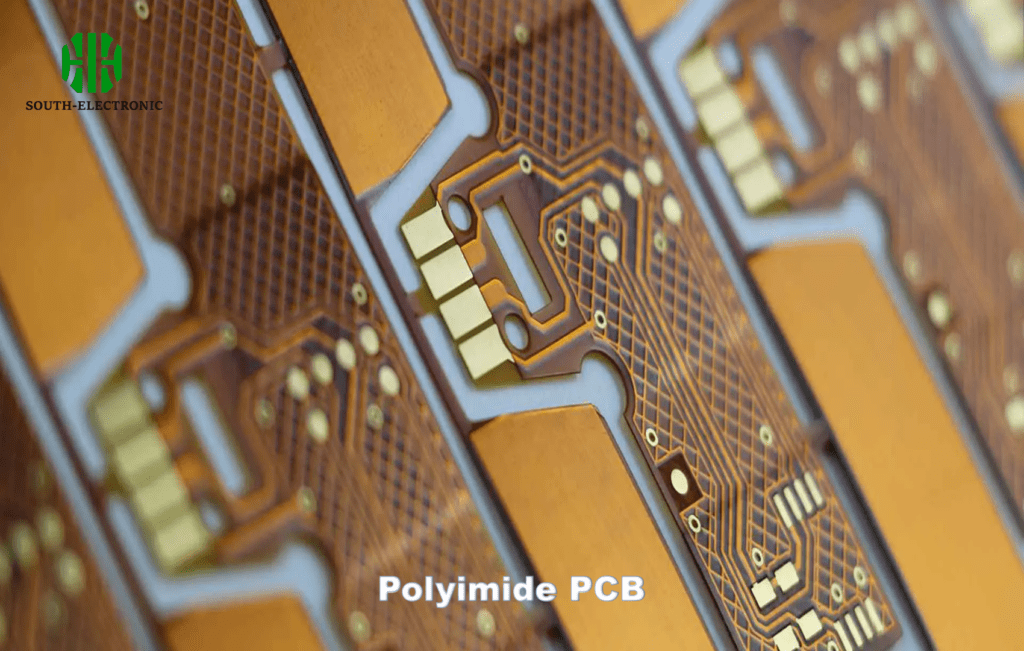

Il existe trois principaux types : les circuits imprimés en polyimide flexible pour les circuits pliables (comme les téléphones pliables), les circuits imprimés en polyimide rigide pour les environnements à haute température (commandes de moteur) et les circuits imprimés hybrides rigides-flexibles combinant les avantages des deux (utilisés dans les satellites). Les fabricants adaptent chaque type aux besoins thermiques et mécaniques spécifiques.

Choisir le bon type de circuit imprimé en fonction des exigences de l’application

Trois facteurs déterminent la meilleure option : la plage de température, les contraintes physiques et les contraintes d’espace. Les circuits imprimés en polyimide flexible sont particulièrement adaptés aux technologies portables où les mouvements sont constants, tandis que les circuits imprimés en polyimide rigide sont utilisés dans les applications automobiles sous le capot, à proximité de la chambre de combustion. Les versions rigides-flexibles (avec des noyaux en polyimide sans adhésif) permettent de réaliser des assemblages complexes pour l’aérospatiale.

Les propriétés critiques des matériaux, telles que le coefficient de dilatation thermique (CTE) et la température de transition vitreuse (Tg), sont déterminantes pour le choix du matériau. Étudiez attentivement les fiches techniques des matériaux pour circuits imprimés en polyimide :

| Propriété | Circuits imprimés flexibles | Circuits imprimés rigides | Impact clé |

|——————-|——————|—————-|————————–|

| Nombre maximal de cycles de flexion | Plus de 100 000 | < 100 | Utilisation dynamique vs statique |

| Chaleur continue | 260 °C | 340 °C | Compartiment moteur vs habitacle |

| Nombre de couches | 1 à 8 couches | 8 à 30 couches | Complexité du signal |

| Épaisseur | 0,05 à 0,3 mm | 0,4 à 3,2 mm | Miniaturisation des dispositifs |

Pour éviter les défaillances, consultez les fabricants de circuits imprimés en polyimide dès le début de votre projet. Les circuits imprimés rigides en polyimide de qualité militaire intègrent des masses de cuivre pour la gestion thermique, tandis que les implants médicaux utilisent des empilements de circuits imprimés flexibles en polyimide ultra-minces. Il existe des compromis en termes de coûts : les cartes plus épaisses supportent mieux la puissance, mais réduisent la flexibilité. Comparez le polyimide au FR4 lorsque le gain de poids justifie un surcoût.

Quels tests garantissent la fiabilité des PCB en polyimide ?

Vous craignez les défaillances sur le terrain ? Les cartes non vérifiées présentent un risque de rappel. Le polyimide nécessite des validations spécifiques, au-delà des tests standard du FR4.

Les tests essentiels comprennent les cycles thermiques (de -55 °C à 260 °C), les tests de résistance à la flexion (plus de 100 000 cycles) et les tests de résistance CAF (filament anodique conducteur). Ces tests confirment la stabilité de la carte dans des conditions extrêmes grâce à des simulations de durée de vie accélérées.

Validation des performances au-delà des spécifications

Les tests doivent correspondre aux environnements d’utilisation. Les applications automobiles nécessitent des tests de choc thermique rigoureux simulant les démarrages à froid et le fonctionnement en milieu désertique. La vérification des implants médicaux implique une immersion dans une solution saline et des tests de flexion dynamique simulant les mouvements du corps. Chaque test est corrélé à des indicateurs de performance réels :

Vérification des contraintes thermiques

• Plus de 500 cycles de -65 °C à 300 °C

• Surveillance du délaminage et des fissures des vias

• Conforme aux normes thermiques de base IPC

Protocoles de robustesse mécanique

• Tests de flexion à rayon de 0,5 mm à haute fréquence

• Simulations de contraintes de torsion pour les engrenages aérospatiaux

• Mesures de résistance au pelage après refusion

Tests de stabilité des matériaux

• Analyse du dégazage pour les opérations sous vide

• Résistance chimique aux carburants et solvants

• Exposition à l’humidité (85 °C/85 % HR, plus de 1 000 heures)

Les rapports de test des fabricants de circuits imprimés en polyimide doivent inclure ces éléments, ainsi que les données d’inflammabilité (UL94 V-0) et de contamination ionique. Pour les cartes flexibles-rigides, il convient de vérifier que les transitions flexible-rigide résistent aux tests de chute. Adaptez les conditions de test à votre plage de fonctionnement : le secteur aérospatial exige une tolérance aux radiations que les biens de consommation ne possèdent pas. Intégrez ces exigences dès le début des négociations avec les fournisseurs.

Pourquoi les circuits imprimés en polyimide sont-ils plus chers ? Comment réduire les coûts ?

Vous avez un budget serré ?

Le coût des matériaux haut de gamme préoccupe les ingénieurs concepteurs, mais des optimisations judicieuses permettent de réaliser des économies.

Les coûts plus élevés sont dus aux substrats en polyimide spécialisés et à la complexité du processus de fabrication. Réduisez les coûts en optimisant le nombre de couches, l’utilisation des panneaux et en évitant les propriétés superflues. Les remises sur volume proposées par les fabricants de circuits imprimés en polyimide peuvent réduire les coûts de 15 à 30 %.

Équilibre entre performance et budget

Le coût du polyimide s’explique par sa composition chimique et son processus de fabrication. Les circuits imprimés en téflon coûtent plus cher, mais le polyimide offre une meilleure stabilité mécanique. Comparaison des facteurs de coût et des solutions :

| Facteur de coût | Pourquoi plus élevé ? | Stratégie de réduction |

|———————|——————————|——————————|

| Matière première | La résine polyimide coûte 3 fois plus cher que le FR4 | Utiliser des résines Tg standard lorsque cela est approprié |

| Collage du cuivre | Procédés haute température requis | Éviter autant que possible l’utilisation de cuivre épais (> 4 oz) |

| Imagerie/Lamination | Étapes de production supplémentaires | Améliorer l’efficacité d’utilisation des panneaux |

| Contrôle qualité | Tests de fiabilité approfondis | Négocier des remises sur les commandes en gros |

| Post-traitement | Application de revêtements protecteurs | Simplifier les conceptions en réduisant le nombre de couches |

Cinq méthodes pratiques pour réaliser des économies

1. Substitution de matériaux : Utiliser du FR4 dans les zones plus froides des PCB empilés, si possible.

2. Optimisation de la conception : Minimiser les vides non fonctionnels et les géométries complexes.

3. Standardisation de l’épaisseur : Privilégier une épaisseur de 0,12 à 0,25 mm pour les circuits flexibles afin d’éviter les productions sur mesure.

4. Partenariats avec les fournisseurs : Bénéficier des remises sur volume proposées par les fabricants de PCB en polyimide.

5. Validation par prototype : Tester des conceptions moins coûteuses avant la finalisation.

Toujours comparer avec d’autres technologies comme le polyimide et le FR4. Pour les applications inférieures à 100 °C, un PCB FR4 standard peut suffire. Cependant, lorsque la stabilité thermomécanique est essentielle (comme dans les systèmes aéronautiques), il est impératif de ne pas compromettre les propriétés critiques des circuits imprimés en polyimide : les défaillances coûtent plus cher que des cartes haut de gamme.

Conclusion

Utilisez des circuits imprimés en polyimide pour les environnements exigeants nécessitant une flexibilité ou une résistance à la chaleur inégalée. Des choix de conception judicieux et une collaboration étroite avec les fournisseurs permettent d’optimiser le rapport qualité-prix sans sacrifier la fiabilité.
