La détection manuelle des défauts des circuits imprimés est une perte de temps et de ressources. Les inspecteurs humains passent à côté de minuscules défauts sous les projecteurs des usines. Je me souviens de chaînes de montage arrêtées pendant des heures à la recherche de défauts fantômes. Les technologies modernes résolvent ce problème avec une précision implacable.

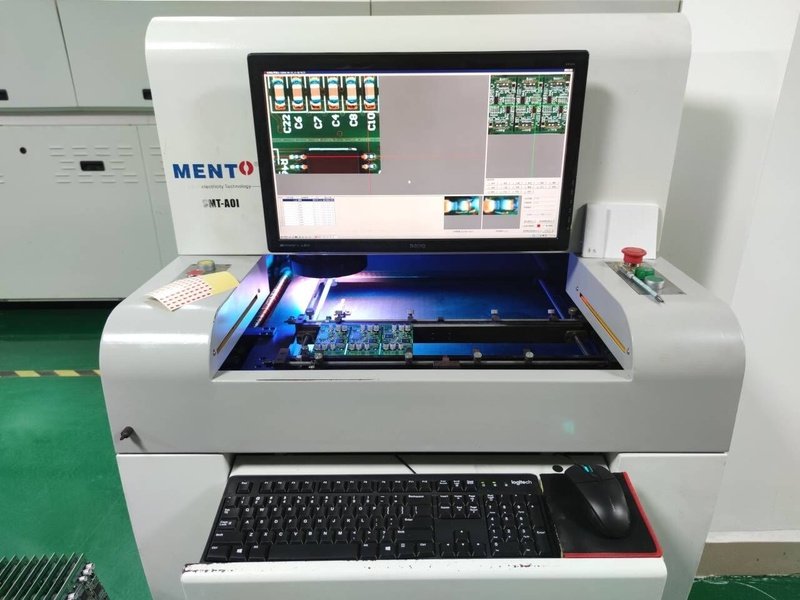

Les machines d'inspection optique automatisées remplacent les humains en détectant les défauts microscopiques des circuits imprimés à grande vitesse, réduisant ainsi les erreurs de 95 % et le temps d'inspection de 70 %. Cela garantit un contrôle qualité constant, sans erreurs liées à la fatigue, dans la fabrication électronique.
Les contrôles manuels sont difficiles à gérer avec les cartes multicouches complexes d'aujourd'hui. Examinons des solutions plus intelligentes qui transforment le contrôle qualité des circuits imprimés dans tous les secteurs.
AOI, AXI ou SPI : lequel est adapté à votre budget ?
Choisir une technologie d'inspection peut sembler complexe lorsque les budgets sont serrés. J'ai vu des usines dépenser trop pour des systèmes sophistiqués, puis se retrouver en pénurie. Identifiez d'abord vos besoins réels.
Les machines d'inspection optique automatisées AOI (https://www.ipc.org/node?page=282)[^1] offrent le meilleur rapport qualité-prix pour la vérification des défauts de surface à moins de 50 000 $. La SPI est adaptée à la vérification de la pâte à braser à moins de 35 000 $, tandis que l'AXI atteint plus de 200 000 $ pour les analyses de couches internes nécessitant des rayons X.
Facteurs budgétaires clés révélés
Examinez ces facteurs de coût avant d'acheter :
| Facteur | Machine AOI | Système SPI | Équipement AXI | |------------------|-------------------|-------------------|-------------------|
| Prix initial | 35 000 $ - 75 000 $ | 20 000 $ - 50 000 $ | 150 000 $ - 300 000 $ |
| Couverture des défauts | Composants de surface | Dépôt de pâte | Joints internes |
| Coût d'exploitation | Faible (lumières/cames) | Moyen (lasers) | Élevé (tubes à rayons X) |
| Délai de retour sur investissement | 6 à 12 mois | 4 à 8 mois | 18 à 36 mois |
Les systèmes d'inspection optique automatisés AOI offrent la plus large gamme d'applications par dollar. Pour les usines à forte mixité, AOI traite 80 % des défauts courants, comme les jeux de soudure ou les puces mal positionnées. SPI cible spécifiquement les problèmes de pâte à braser à des coûts d'entrée plus faibles. Réservez des budgets AXI premium au secteur médical et aérospatial, où les vides BGA cachés sont source de catastrophes. Calculez toujours la maintenance : le remplacement des tubes à rayons X AXI coûte des milliers de dollars par an, contrairement aux simples caméras AOI.
Comment réduire les fausses alertes AOI ?
Les fausses alertes font perdre plus de temps que les inspecteurs lents. J'ai vu des techniciens ignorer les défauts réels après dix fausses alertes par heure. Le réglage évite cette frustration.
Ajustez les seuils d'éclairage et les paramètres de défauts en fonction de vos circuits imprimés. Un étalonnage régulier réduit les fausses alertes de 60 % tout en maintenant une capture de 99 % des défauts réels lors de l'inspection optique automatisée.
Réduction pratique des fausses alertes
Trois méthodes éprouvées pour des résultats fiables :
| Méthode | Temps de mise en œuvre | Réduction des fausses alertes | Outils requis |
|---|---|---|---|
| Configuration Golden Board | 2 heures | 40-50 % | Échantillon de circuit imprimé maître sans défaut |
| Formation algorithmique | 3-5 jours | 60-70 % | Logiciel d'apprentissage automatique |
| Profils d'éclairage | 30 minutes/carte | 30-40 % | Système LED multi-angles |
Commencez par le référencement Golden Board. Entraînez la machine d'inspection optique automatisée AOI à l'aide de votre circuit imprimé réel et sans défaut. Cela permet d'établir des mesures de référence pour les comparaisons. Ensuite, entraînez les algorithmes à l'aide des données de défauts accumulées au fil du temps ; les systèmes d'inspection optique automatisée 3D les plus récents apprennent plus rapidement. Enfin, créez des profils d'éclairage personnalisés pour chaque type de carte. L'éclairage latéral révèle le « tomstoning », tandis que les éclairages coaxiaux révèlent les problèmes de masque de soudure. Je conserve les profils pour les commandes récurrentes, réduisant ainsi la configuration à quelques minutes. Une maintenance régulière est également importante : nettoyez les lentilles tous les mois et réétalonnez tous les trimestres.
Choisir un fournisseur AOI : ce qui compte le plus ?
Les promesses des fournisseurs s'estompent souvent après la vente. Une usine que j'ai conseillée s'est retrouvée avec du matériel non pris en charge après le départ d'un membre clé du personnel. Privilégiez la longévité aux démonstrations tape-à-l'œil.
Choisissez des fournisseurs proposant des formations sur site et une réponse garantie sous 24 heures. Vérifiez la disponibilité des pièces détachées pour les anciens modèles d'équipements d'inspection optique automatisée avant achat.
Critères d'évaluation critiques des fournisseurs
Classer les fournisseurs selon ce cadre :
| Priorité | Facteur | Pourquoi c'est important | Signaux d'alerte |
|---|---|---|---|
| 1 | Support technique local[^3] | Correction des interruptions en quelques heures, et non en quelques jours | Équipes de support exclusivement délocalisées |
| 2 | Mises à jour logicielles[^4] | Suivi des nouveaux composants | Historique des mises à jour peu fréquent/inexistant |
| 3 | Profondeur de la formation[^5] | S'assure que le personnel utilise toutes les capacités | Formations de base d'une journée uniquement |
| 4 | Personnalisation | Adaptation aux géométries de cartes uniques | Configurations rigides « taille unique » |
Tout d'abord, exigez des ingénieurs locaux. Je privilégie les fournisseurs à moins de 160 km : lorsque votre ligne de production automatisée d'inspection optique de circuits imprimés (300 000 $) s'arrête à 2 h du matin, la géographie est importante. Ensuite, examinez les feuilles de route logicielles. Votre AOI doit reconnaître les microcomposants émergents grâce aux mises à jour. Évitez les fournisseurs qui facturent des frais supplémentaires par mise à jour. La formation est déterminante pour le retour sur investissement : des programmes complets doivent couvrir la programmation, la maintenance et le dépannage sur plusieurs semaines. Enfin, testez la flexibilité de la personnalisation. Apportez des échantillons de circuits imprimés ; de vrais fournisseurs démontreront les ajustements de profil pour les circuits imprimés de formes inhabituelles lors des essais. Demandez toujours des références clients de votre secteur.
Conclusion
Les systèmes modernes d'inspection optique automatisée surpassent les humains en matière de contrôle des circuits imprimés grâce à leur rapidité et leur précision. Choisissez une technologie adaptée à votre budget et exigez un support fournisseur fiable pour un contrôle qualité durable.
