Avez-vous déjà constaté que les pastilles de soudure de votre circuit imprimé se décollent pendant l'assemblage ? Ce petit disque de cuivre qui se détache perturbe la connexion de vos composants. Soudain, votre projet s'arrête net. J'ai déjà arraché des pastilles de prototypes, ce qui m'a coûté cher et m'a causé frustration et retards. Qu'est-ce qui déclenche ce cauchemar ? Découvrons pourquoi.
Les pastilles de soudure se détachent à cause d'une chaleur excessive, d'une contrainte mécanique ou d'une mauvaise qualité du circuit imprimé. La surchauffe due à la soudure, la pression des outils ou des pastilles fissurées peuvent provoquer des défaillances. L'oxydation et les reprises multiples fragilisent les liaisons. Prévenez les dommages en contrôlant la température du fer et en manipulant les cartes avec précaution.
Nous avons maintenant vu les causes principales, mais les défaillances des pastilles se produisent de manières spécifiques. Comprendre les modes de défaillance nous permet de les éviter et de les corriger. Différentes stratégies de réparation s'appliquent également. Le choix des matériaux a également un impact considérable sur la durabilité des pastilles. Analysons cela étape par étape.
Comment les pastilles de soudure tombent-elles en panne ?

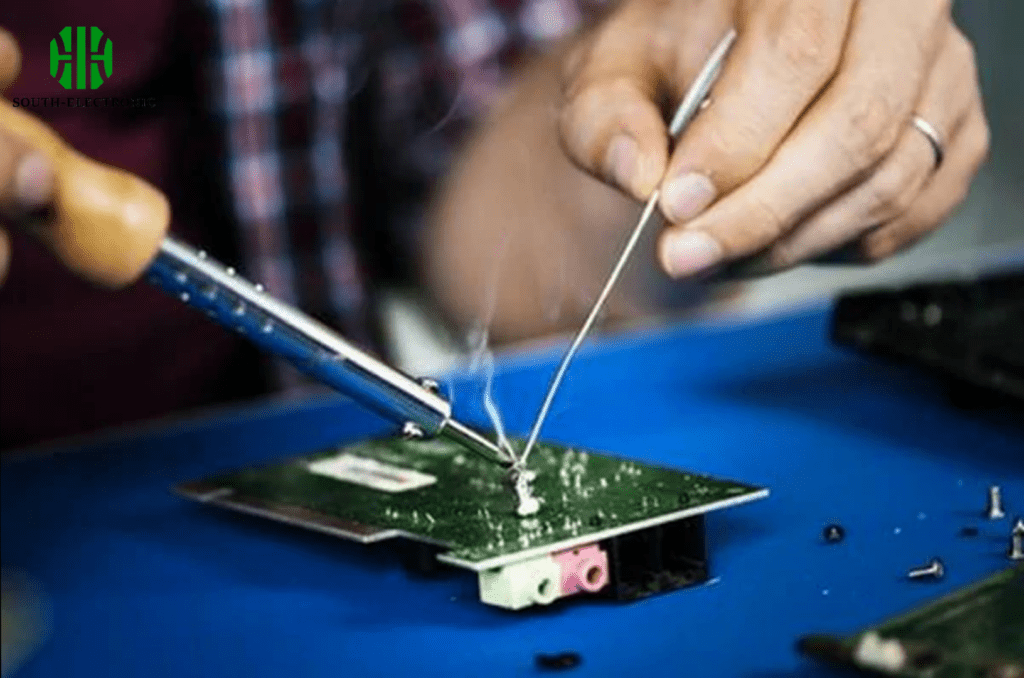

Imaginez-vous retravailler un circuit Raspberry Pi et la pastille se détacher. Ce sentiment de malaise ? Je l'ai vécu. Une panne n'est pas aléatoire. Elle suit des schémas prévisibles. Les repérer tôt permet de sauver les cartes.
Les pastilles de soudure tombent en panne mécaniquement, thermiquement ou chimiquement. Le tirage des fils sollicite les joints. Les cycles de chauffage fatiguent les matériaux. La corrosion attaque les couches métalliques. Identifier le type de panne permet de trouver des solutions. Prévenir est toujours préférable à réparer.
Trois principales causes de panne
La panne d'une pastille se divise en force physique, cycles thermiques et dégradation chimique. Voyez les différences :
| Type de panne | Causes | Signes visuels |
|---|---|---|
| Force mécanique | Composants soulevés, pliage des cartes, pression excessive des pannes de soudure | Bords de pastilles fissurés, fragments de cuivre soulevés |
| Contrainte thermique | Fer à souder à plus de 300 °C, reprises multiples, chauffage/refroidissement rapides | Substrat cloquant, noircissement des bords des pastilles |
| Dégradation chimique | Résidus de flux, exposition à l'humidité, surface de cuivre polluée | Oxydation verte, décollement de la surface, résidus poudreux |
Les incidents dus à des forces mécaniques sont très fréquents dans mon travail. Tirer sur les composants sollicite les joints de soudure. L'époxy qui lie le cuivre au substrat en fibre de verre se fatigue. Une seule traction forte sépare définitivement les couches.
La contrainte thermique est également importante. Chauffer le cuivre le dilate plus vite que la carte en dessous. Des chauffages répétés fatiguent la liaison. Utiliser des pannes à 350 °C est la garantie de problèmes. Les réparations multiples surchauffent les points faibles. Finalement, la pastille se détache proprement.
Les causes chimiques se manifestent sournoisement. L'eau ou le flux acide envahissent les surfaces de cuivre. L'oxydation crée des interfaces fragiles. Même des pastilles d'apparence propre peuvent subir une corrosion invisible. C'est pourquoi les cartes vieillissent mal.
Pouvez-vous réparer une pastille soulevée ?
J'ai réparé une pastille de traceur GPS la semaine dernière. Un petit succès ! Le temps est précieux. Voir du cuivre déchiré peut sembler désespéré. Mais selon l'ampleur des dégâts, des solutions astucieuses existent. L'action fait pencher la balance en votre faveur.
Oui, des solutions simples fonctionnent sur les pastilles légèrement endommagées. Si les pistes restent intactes, des fils de liaison réparent les connexions rompues. Pour les cas irréparables, reconstruisez les connexions en cuivre. La surface détermine vos options. J'économise environ 60 % des pastilles soulevées.
Facteurs clés de réparation
Toutes les pastilles soulevées ne peuvent pas être réparées. Tenez compte des éléments suivants :
| Situation | Réparable ? | Stratégie de réparation efficace | |---------------|------------------|-------------------------------|
| Soulèvement mineur (pastille partielle) | Oui | Appliquer de la colle époxy et souder un renfort de fil |
| Pastille détachée, piste toujours connectée | Oui | Ponter le fil de réparation vers la patte du composant |
| Pastille et piste entièrement déchirées | Limité | Rediriger la connexion via les zones inutilisées de la carte |
| Piste environnante endommagée | Non | Remplacer la section de carte affectée |

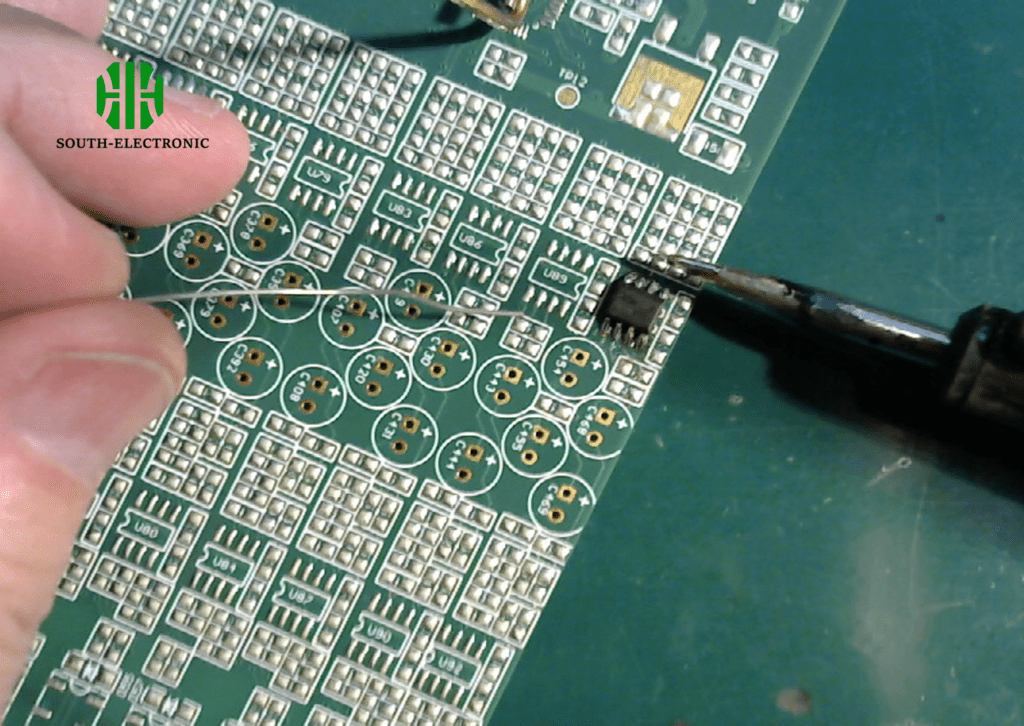

Les soulèvements partiels sont les solutions les plus simples. Appliquez de la colle époxy conductrice sous la pastille. Appuyez doucement dessus pour l'aplatir. Soudez ensuite le composant avec précaution. Cela fonctionne si le cuivre n'est pas arraché.
Pour les pistes sectionnées, redirigez la fonctionnalité. Trouvez les points de circuit les plus proches. Soudez les fils de pont des composants à cet endroit. Mon taux de réussite chute en dessous de 40 % lorsque les pistes principales se détachent. Les plans de masse compliquent les choses.
Les pastilles irréparables doivent être repensées. Il m'arrive de mettre la carte au rebut. Prévenir coûte moins cher que de faire des réparations héroïques plus tard. La qualité des matériaux change radicalement les résultats.
Quel est l'impact des finitions de surface et de la qualité des matériaux des pastilles de soudure sur votre circuit ?
J'ai fabriqué dix capteurs de température l'année dernière. Cinq cartes bon marché ont échoué. La qualité de la surface des pastilles en a décidé ainsi. Le choix des matériaux change tout. De meilleurs matériaux résistent plus longtemps aux contraintes. Ne misez pas sur des sources inconnues.

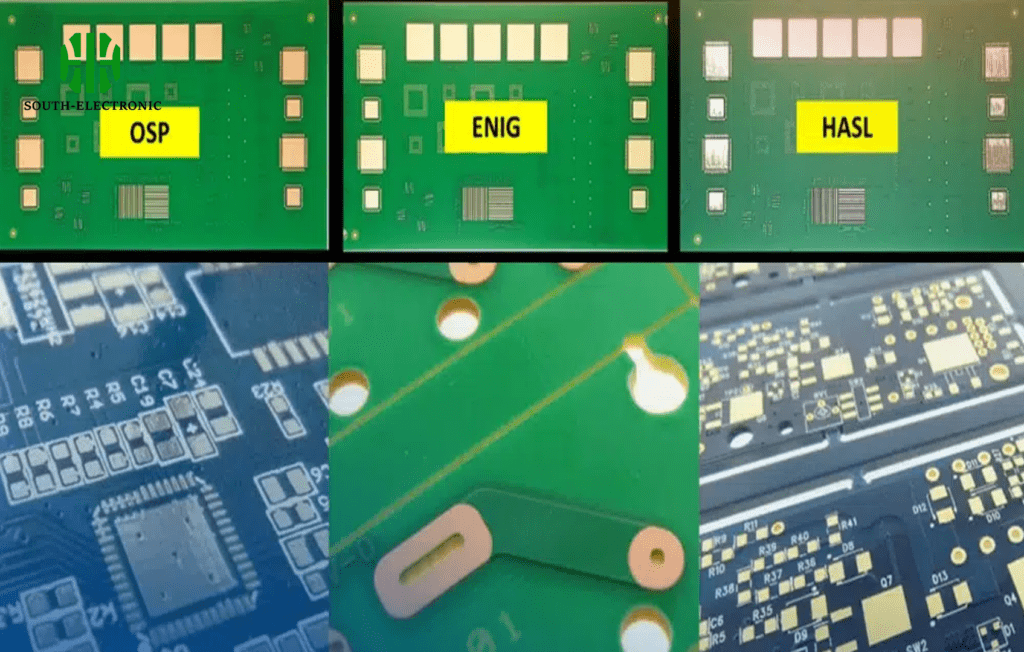

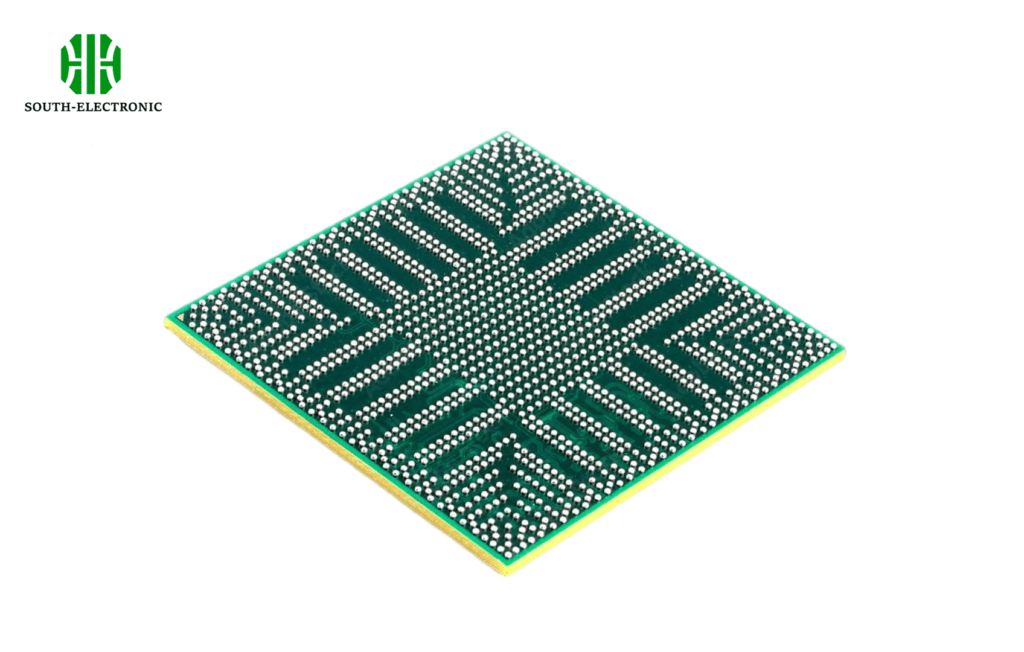

Les finitions de surface des pastilles de soudure et les matériaux du cœur déterminent la durabilité. HASL protège le cuivre au minimum. Les couches d'or ENIG empêchent l'oxydation. Les circuits imprimés FR4 de qualité inférieure les plus courants se fissurent facilement à haute température. Les cartes de qualité supérieure durent des années plus longtemps.
Choix décisifs
Les traitements de surface et les choix de noyaux interagissent de manière complexe. Voir les comparaisons courantes :
| Finition/Type de matériau | Avantage fiabilité | Risque thermique |
|---|---|---|
| HASL (étain-plomb) | Économique, simple | Sujet à l'oxydation, surfaces irrégulières se détachent plus facilement |
| Placage ENIG or | Prévient la corrosion, surface plane | Les couches de nickel fragiles se fissurent sous contrainte de flexion |
| Épaisseur de cuivre pur ≥ 28 g | Meilleure résistance mécanique des joints | Le cuivre épais conduit la chaleur loin des points sensibles |
| Substrat PCB sans plomb | Résiste aux soudures haute température modernes | Une faible endurance thermique entraîne des risques de délaminage |
Les finitions HASL dominent les cartes économiques. L'étain fondu protège mal. L'oxydation s'infiltre sous les soudures. La connexion se détériore lentement. Les finitions dorées comme l'ENIG ajoutent des barrières chimiques. Les pastilles résistent à la corrosion, mais coûtent plus cher.
L'épaisseur du cuivre définit la résistance des pastilles. Je préfère un minimum de 28 g de cuivre. Un cuivre fin conduit mal la chaleur. La surchauffe est plus rapide. Un cuivre de 56 g améliore les marges de sécurité, mais nécessite une soudure ajustée.
Les matériaux du substrat sont également importants. L'époxy renforcé de fibre de verre FR4, moins cher, se gonfle à 180 °C. Les cartes en polyimide tolèrent 260 °C. Adapter votre finition à l'usage permet d'éviter les catastrophes. Tenez compte de vos températures de soudure.
Conclusion
Comprendre les causes de la défaillance des pastilles de soudure nous permet de prévenir ou de réparer la plupart des décollements. Contrôlez la chaleur de soudure. Manipulez les cartes avec précaution. Investissez dans des matériaux PCB robustes. Agissez rapidement après le décollement d'une pastille. Des petites mesures protègent vos circuits.
