Avez-vous déjà vu votre chaîne de production s'arrêter à cause d'une minuscule carte verte ? Imaginez des délais non respectés et des profits s'évaporant du jour au lendemain. Cette frustration est évitable si vous comprenez les causes des pannes de circuits imprimés.
Les circuits imprimés des contrôleurs tombent en panne à cause de défauts de fabrication tels que des soudures fissurées, des dommages environnementaux dus à la chaleur ou à l'humidité, et des défauts de conception tels qu'une mauvaise distribution de l'énergie. Utiliser des composants moins chers ou ignorer les risques thermiques accélère les pannes.
Comprendre les points de défaillance n'est qu'un début. Résolvons ces problèmes étape par étape grâce à une sélection plus judicieuse des composants, des améliorations de conception et une maîtrise des coûts, afin que vos contrôleurs ne se bloquent plus jamais en cours de fonctionnement.

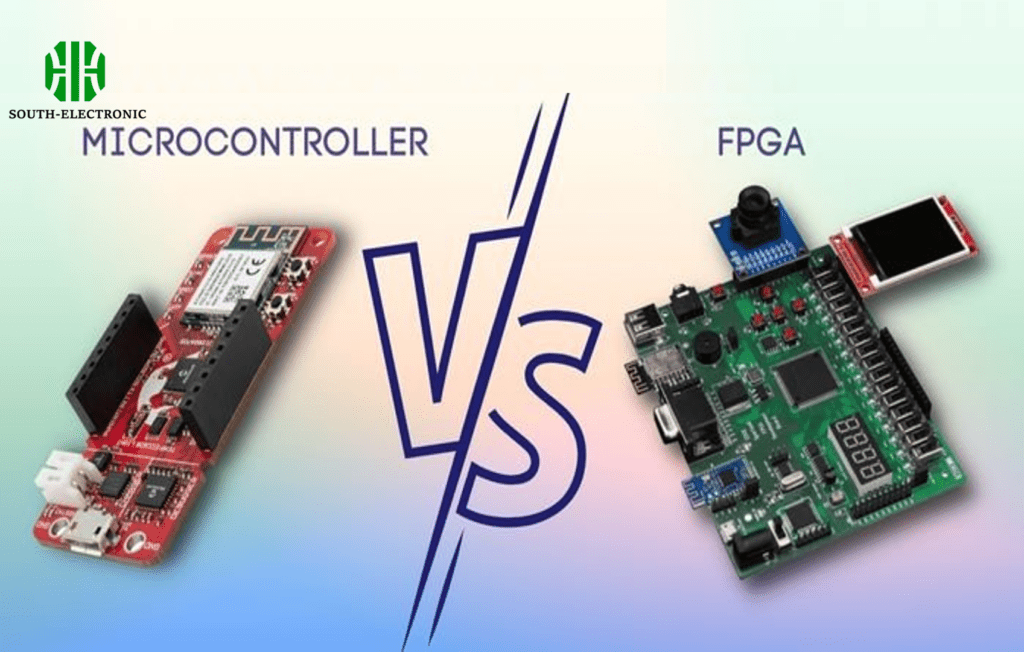

Quel est le meilleur choix pour votre contrôleur de circuit imprimé : un microcontrôleur ou un FPGA ?
Choisir entre les deux revient à parier sur l'avenir de votre produit. Un mauvais choix peut engendrer des retards ou des reconceptions catastrophiques.
Les microcontrôleurs sont adaptés aux tâches simples avec des budgets plus serrés, tandis que les FPGA excellent lorsque la vitesse et l'adaptabilité sont essentielles. Adaptez la complexité de votre projet aux capacités de chaque puce pour une fiabilité optimale.
Choisir le bon silicium
Votre décision a un impact sur les performances et les coûts à long terme. Détaillons-le :
| Facteur | Microcontrôleur | FPGA |
|---|---|---|
| Coût de développement | Faible (moins de 20 000 $) | Élevé (plus de 50 000 $) |
| Programmation | Logique fixe via C/C++ | Matériel reconfigurable via VHDL |
| Vitesse | Fixe (moins de 100 MHz) | Capacité de traitement parallèle |
| Cas d'utilisation | Commandes de moteur, capteurs de base | Processeurs d'IA, flux de signaux personnalisés |
La rapidité de mise sur le marché des microcontrôleurs en fait la solution idéale pour les startups de garage. Mais lorsqu'il s'agit de mises à niveau sur le terrain ou de traitement de données ultra-rapide, les FPGA sont gagnants malgré des courbes d'apprentissage plus raides. De nombreux blocages de circuits imprimés surviennent lorsque les ingénieurs imposent des rôles complexes à des puces de base. Prototypez toujours les sections critiques avec les deux options.
Qu'est-ce qui permet aux circuits imprimés de contrôleurs industriels de résister aux environnements difficiles ?
Les sols poussiéreux des usines ou les entrepôts à température négative détruisent les cartes vulnérables. Un seul choc thermique ou électrostatique peut anéantir des mois de travail.
Les circuits imprimés industriels résistent aux conditions difficiles grâce à des revêtements de protection conformes, des composants conformes aux normes MIL, une conception thermique intelligente et un montage résistant aux vibrations. Ces composants créent des boucliers physiques contre la poussière, l'humidité et les impacts.
Résilience technique couche par couche
La survie repose sur des stratégies de durcissement intentionnelles :
Protections environnementales
- Revêtements conformes : Les couches d'acrylique ou de silicone bloquent l'humidité
- Enrobage : L'encapsulation protège contre les produits chimiques et les vibrations
- Boîtiers en acier inoxydable : Redirige les impacts physiques
Gestion thermique
- Épaisseur du cuivre : Les cartes de plus de 57 g dissipent la chaleur
- Refroidissement actif : Des ventilateurs programmables surveillent les points chauds
- Espacement des composants : Évite les zones d'ombre thermique
Protections électriques
- Diodes TVS : Absorbent les pics de tension
- Isolation galvanique : Brise les boucles de masse
- Filtre Circuits : Éliminer le bruit du signal
Les tests restent essentiels. Testez les cartes entre -40 °C et 85 °C : leur résistance à plus de 200 cycles témoigne d'une robustesse optimale. Négliger les indices IP ? Attendez-vous à une corrosion des pistes de cuivre d'ici quelques mois.
Comment réduire les coûts des circuits imprimés de contrôleur sans compromettre la qualité ?
Réduire les dépenses en circuits imprimés semble risqué. Et si les économies réalisées aujourd'hui entraînaient des rappels demain ? J'ai équilibré les budgets, des brasseries automatisées aux bornes de recharge pour véhicules électriques.
Réduisez les coûts en optimisant le nombre de couches, en vous approvisionnant en composants certifiés en gros, en simplifiant les configurations grâce à une conception modulaire et en automatisant les contrôles de fabrication. Ne faites jamais de compromis sur les tests d'intégrité de puissance ou les simulations thermiques.
Le plan d'accès à l'accessibilité
Les réductions intelligentes nécessitent une stratégie, pas des raccourcis :
| Zone | Astuces pour économiser | Pièges à éviter |
|---|---|---|
| Phase de conception | Réduire le nombre de couches de 6 à 4 lorsque cela est possible | Ignorer les contrôles d'intégrité du signal |
| Composants | Utiliser les services d'assemblage CMS JLCPCB | Acheter des circuits intégrés du marché gris |
| Fabrication | Panneautage de petites cartes | Cuivre plus fin que spécifié |
| Tests | Prioriser l'alimentation/la thermique | Éliminer les tests de sécurité HiPot |
Commencez par consolider les passifs 0805 dans les tailles 0603 – des cartes plus fines signifient ch
