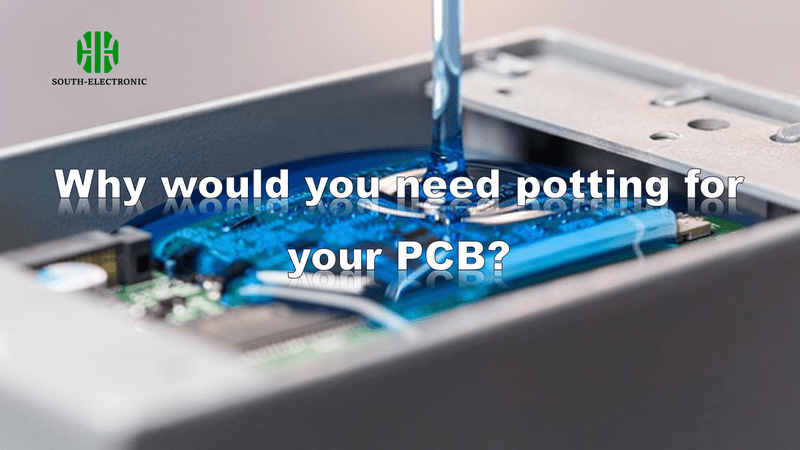

Votre circuit imprimé est quotidiennement menacé. L'humidité et les vibrations peuvent le détruire. L'encapsulation protège votre circuit imprimé. Cette protection réduit les risques de panne.
L'encapsulation protège votre circuit imprimé de l'humidité, de la poussière et des chocs. Elle prévient ainsi les courts-circuits et les dommages. Votre carte dure plus longtemps dans des conditions difficiles.
[^2], enrobage [silicone](https://www.ipc.org/system/files/technical_resource/E2%26S12_01.pdf)[^3], enrobage vs revêtement conforme, protection des PCB contre l'humidité, enrobage industriel de PCB](https://southelectronicpcb.com/wp-content/uploads/2024/09/image-39-1024x576.png)
Développons les décisions clés pour la protection de votre PCB. Ces choix ont un impact sur les performances et le coût.
Potting[^1] ou revêtement conforme[^4] : comment choisir la bonne protection pour PCB ?
Vous souhaitez une protection sans payer trop cher. Un mauvais choix peut entraîner une défaillance de la carte. Je vais vous montrer la solution la plus adaptée à vos besoins.
L'enrobage[^1] recouvre l'intégralité du circuit imprimé en une couche épaisse. Les revêtements s'appliquent sur les couches superficielles fines. Utilisez l'enrobage pour les environnements difficiles. Les revêtements sont adaptés à l'électronique d'intérieur. [^1] plutôt qu'un revêtement de protection ?](https://southelectronicpcb.com/wp-content/uploads/2024/09/image-41-1024x712.png)
Adaptez la protection à vos conditions
Tout d'abord, vérifiez l'emplacement de la carte.
Est-elle sous l'eau ou vibre-t-elle constamment ?
Est-elle dans un bureau sec ?
Tenez compte des différences de matériaux :
| Caractéristiques | Enrobage[^1] | Revêtement de protection |
|---|---|---|
| Épaisseur | 1-5 mm | 0,05-0,5 mm |
| Résistance aux chocs | Élevée | Moyenne |
| Coût unitaire | Élevé | Faible |
| Facilité de réparation | Difficile | Plus facile |
Un enrobage épais protège contre les contraintes physiques. Un contrôleur de moto en a besoin. Un revêtement de protection résiste à une légère humidité. Privilégiez-le pour les appareils électroménagers. Une couverture complète bloque mieux les fuites chimiques en usine. Un revêtement n'offre pas cette protection. Comparez toujours durabilité et coût.
Quel type d'enrobage est le plus adapté à votre projet ?
Les composés n'ont pas la même résistance. De mauvais choix peuvent entraîner des fissures dans les coques. Comprendre les différents types de résine pour votre projet.
Choisissez l'époxy, le silicone ou le polyuréthane. L'époxy supporte les fortes chaleurs. Le silicone reste flexible à froid. Le polyuréthane résiste bien aux produits chimiques.
[^1] en électronique ?](https://southelectronicpcb.com/wp-content/uploads/2024/09/image-40-1024x711.png)
L'environnement détermine le choix du composé
Où votre circuit imprimé fonctionnera-t-il quotidiennement ?
À quelles températures durcira-t-il ?
Tableau des performances des composés :
| Type | Plage de températures | Flexibilité | Résistance chimique |
|---|---|---|---|
| Époxy | -40 °C à +150 °C | Rigide | Excellent |
| Silicone | -55 °C à +200 °C | Élevé | Bon |
| Polyuréthane | -40 °C à +125 °C | Moyen | Excellent |
L'époxy convient aux unités de contrôle moteur. Il résiste à la chaleur, mais se fissure s'il est plié. Le silicone est parfait pour les appareils extérieurs. Sa flexibilité prévient les dommages causés par le gel. Le polyuréthane protège de l'huile dans les machines industrielles. Pensez également aux besoins électriques. Le silicone isole mieux en milieu humide. Un mauvais mélange de résine est source de gaspillage.
Comment optimiser votre budget pour l'enrobage de circuits imprimés, en tenant compte des coûts cachés ?
Enrobage[^1] Les coûts cachent des pièges inattendus. Le gaspillage de matériaux peut épuiser les fonds. Je vais vous révéler des astuces pour économiser.
Ne vous limitez pas au prix du composé. Tenez compte de la main-d'œuvre, des outils et des lots défectueux. Mesurez avec précision pour réduire le gaspillage.
[^1] Composés](https://southelectronicpcb.com/wp-content/uploads/2024/09/image-42-1024x711.png)
Décomposer les coûts pour réaliser des économies
Quels sont vos volumes de production ?
Aurez-vous besoin d'équipements spécifiques ?
Comparaison des coûts cachés :
| Facteur coût | Approche petit budget | Piège à éviter pour les budgets élevés |
|---|---|---|
| Matériaux | Calculer les besoins exacts | Surachat de stocks |
| Main-d'œuvre | Coulage manuel simple | Machines automatisées |
| Tests | Prototype d'abord | Test de production complet |
| Reprise | Contrôles préventifs | Mise au rebut des cartes |
Le coulage manuel permet de réaliser des économies pour les petites séries. L'automatisation coûte plus cher, mais accélère les gros travaux. Les tests de prototypes évitent les pannes massives. Un projet m'a appris cette dure leçon : des contrôles ratés ont gaspillé vingt cartes. Comparez également les temps de durcissement. Des composés plus rapides réduisent les heures de travail. Des couches plus fines réduisent les coûts de matériaux.
Conclusion
L'enrobage[^1] protège les circuits imprimés des dangers. Choisissez judicieusement les matériaux. Trouvez le juste équilibre entre protection et coûts. Vos cartes dureront plus longtemps.
[^1] : Découvrez les avantages de l'enrobage pour la protection des circuits imprimés et comment il améliore la durabilité.
[^2] : Découvrez pourquoi l'époxy est un choix populaire pour l'enrobage des circuits imprimés et ses propriétés de résistance thermique. [^3] : Découvrez comment l'enrobage en silicone peut protéger votre circuit imprimé dans des conditions de température et de température extrêmes.
[^4] : Apprenez-en plus sur le revêtement conforme et ses applications en électronique pour une meilleure prise de décision.
[^5] : Comprenez la résistance chimique du polyuréthane et son adéquation aux applications industrielles.
